90度转角舞台演出结构桁架

　　在商演活动、展会布展、演播室搭景、户外临时演出等场景里，90度转角桁架是搭建拐角造型、围合式展位、立体框架结构的核心连接构件，不同于直段桁架仅能完成线性延伸，这类转角件直接决定了框架拐角处的受力连续性与造型规整度，是桁架系统里不可或缺的异形连接单元。日常现场搭建中，很多施工人员会遇到直桁架硬掰转角、额外焊接补件的情况，不仅拖慢搭建效率，还会在拐角处形成应力集中点，一旦遇到户外阵风、顶部挂载灯光音响设备的载荷，很容易出现局部变形甚至连接失效的问题，这款90度结构桁架的设计初衷，就是从根源上解决拐角连接的受力与安装痛点。从结构设计逻辑来看，这款转角件采用主管斜撑一体化的焊接结构，主承载管采用等径圆管设计，

　　和同规格直段桁架的主管管径完全匹配，两端的连接端预留了标准的快装销孔位，现场安装时不需要额外加工，直接和直段桁架的连接头对位插销即可完成固定，单节点的安装耗时比现场拼接拐角要缩短七成以上。内部的斜撑排布完全遵循空间桁架受力原理，在90度的两个延伸方向上，斜撑分别形成三角形稳定结构，同时在转角交汇的核心区域，增设了竖向与斜向的补强撑杆，把拐角处承受的弯矩、扭矩均匀分散到两侧的主管上，避免局部应力集中。从实际使用的载荷表现来看，这类转角件在水平搭建时，两侧直段延伸6米范围内挂载常规舞台灯光、喷绘布景的情况下，拐角处的形变量能控制在安全阈值内，不会出现肉眼可见的下挠；如果是做立式立柱的转角连接，配合斜向支撑，

　　整体框架的抗侧倾能力能满足户外六级风下的安全使用要求。关于安装边界与尺寸适配，这款转角件的两个方向的延伸长度和同系列直桁架的标准节距匹配，也就是说在做框架尺寸核算时，不需要额外扣除转角的异形尺寸，直接按照直段的模数计算总长度即可，能大幅降低前期布场的尺寸核算工作量。主管的连接端采用和直段桁架一致的锥头对接结构，对接后同轴度误差控制在很小的范围内，不会出现对接错位、销孔对不上的问题，哪怕是没有太多搭建经验的施工人员，也能快速完成对位安装。在实际项目应用里，这类转角件不仅能完成平面90度拐角的搭建，还能配合多向连接头完成立体拐角、上下层桁架的转角过渡，比如搭建双层展台时，上层围栏的拐角、楼梯侧扶手的转角，都可以用这款构件直接连接，

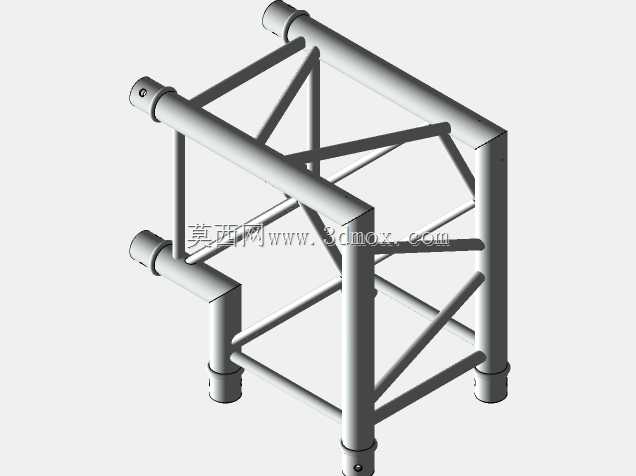

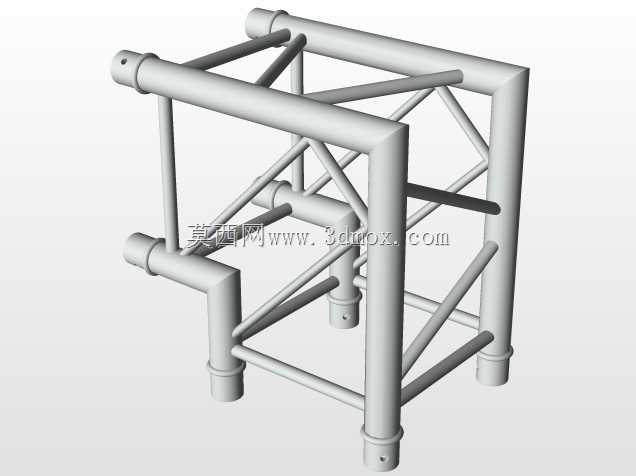

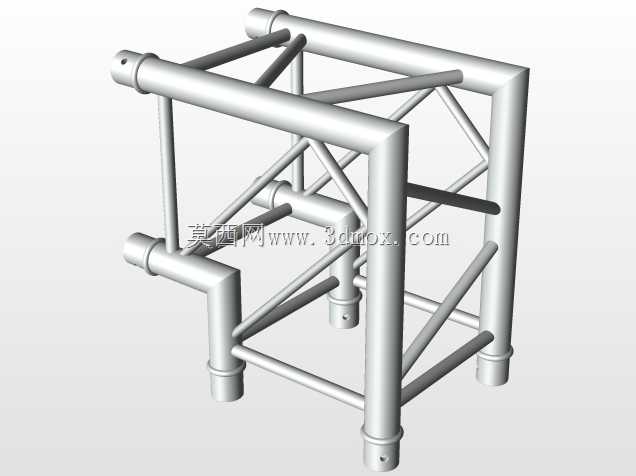

　　不需要单独定制异形件。从长期使用的耐久性来看，整体采用金属管材焊接成型，焊接处做了打磨平滑处理，没有毛刺焊瘤，后期做表面喷涂或者镀锌处理后，能适应户外露天使用的防锈要求，反复拆装使用的过程中，只要不发生严重的撞击变形，连接孔位不会出现磨损扩孔的问题，能满足演出租赁行业高频次转场拆装的使用需求。很多搭建团队在前期备货时，往往只储备直段桁架，遇到拐角造型就临时凑件，最后要么是造型歪扭影响美观，要么是受力不达标存在安全隐患，而标准化的90度转角桁架，能让整个框架的拐角处过渡顺滑，连接强度一致，不管是做方形展位的围合、T台的转角延伸，还是灯光架的拐角布局，都能保证整体结构的一致性与安全性。在做三维建模选型时，这款模型的所有管间距、连接孔位、管径参数都和实物1:1还原，结构设计人员在做搭建方案预演时，可以直接调用模型完成整体框架的排布，提前核算整体载荷分布，检查安装时是否存在构件干涉问题，避免到了现场才发现尺寸不匹配、连接不上的问题，大幅减少现场施工的调整工作量。
