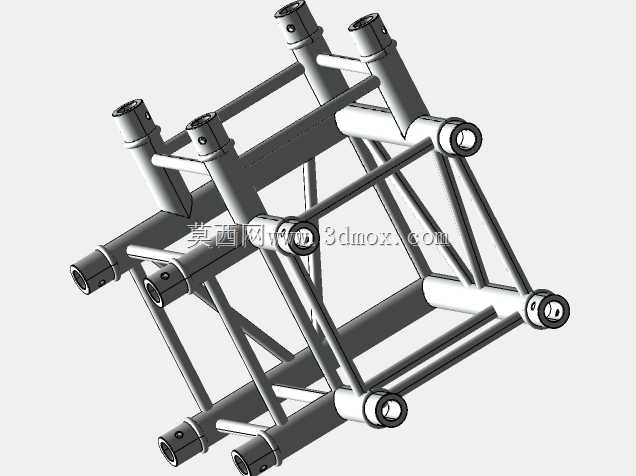

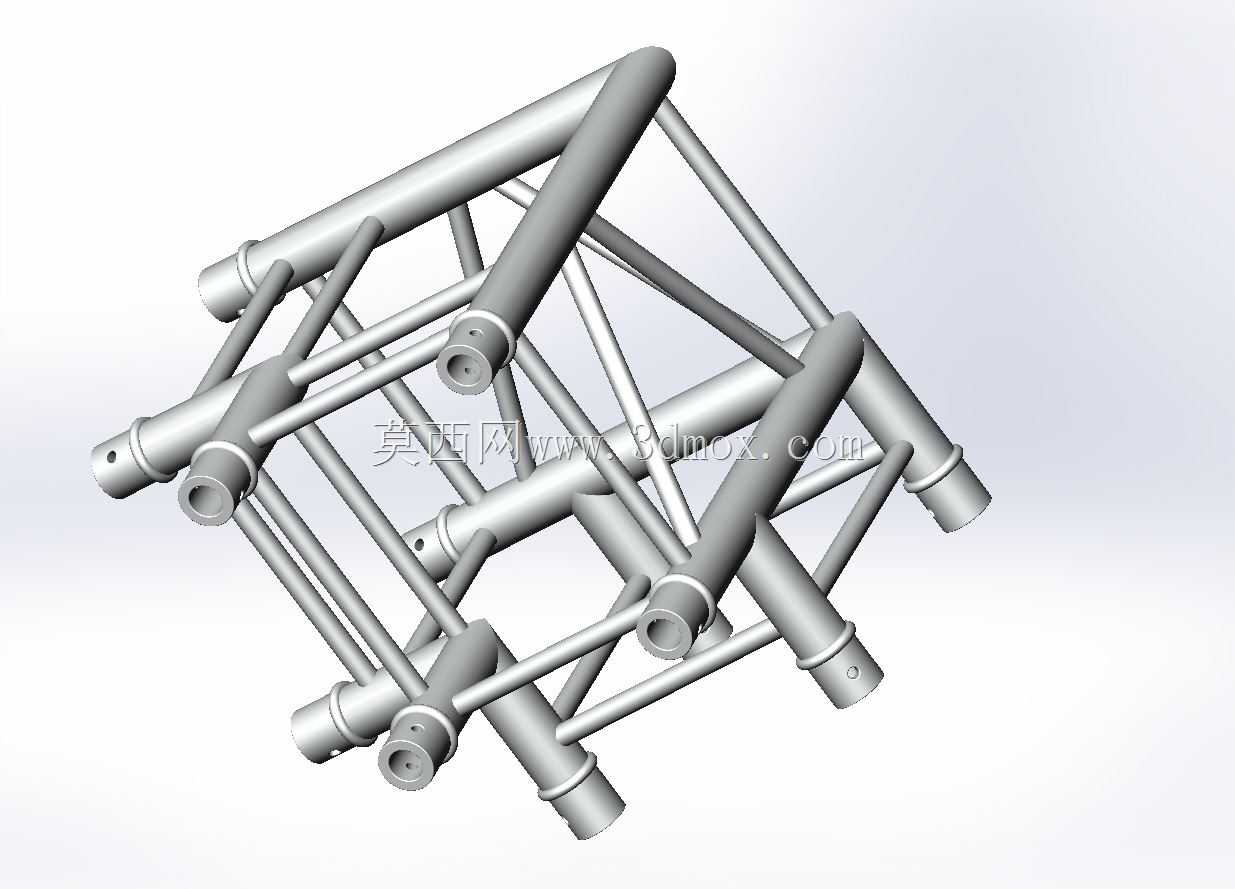

九十度倾斜三向连接演出舞台桁架结构

　　这类三向90度倾斜的桁架节点结构，在临时演出、展会搭建、户外临时布景的场景里应用频次极高，区别于常规直连的四方桁架，这个节点专门用来处理三个方向桁架的非正交转接，尤其是在搭建带斜面造型的舞台顶架、转角悬挑灯架、异形展位轮廓的时候，能省去现场切割改管、临时焊接的工序，所有杆件的连接位都提前做了同轴度校准，现场只需要穿入配套的插销、锁上保险卡扣就能完成拼接，不需要现场做角度校准。从结构受力的角度看，这个节点的主弦杆采用等径圆管设计，三个方向的主弦杆轴线在节点中心交汇，避免了偏心受力带来的附加弯矩，腹杆采用小直径圆管做三角支撑排布，每根腹杆的两端都贴合主弦杆的外圆柱面做相贯线切割，焊接位置的熔深能覆盖整个贴合面，

　　不会出现应力集中的尖角缺口，常规工况下，单节点的竖向承重能满足悬挂常规舞台灯具、音响设备的载荷要求，水平方向能承受户外搭建时的常规风载，不会出现节点变形、杆件失稳的问题。做这个结构的三维建模时，首先要确定三个方向主弦杆的空间角度，先把三个方向的轴线按90度倾斜的空间位置定位，确保每根主弦杆的端点到节点中心的距离一致，保证现场拼接时相邻桁架的端面能完全贴合，不会出现错位缝隙；之后再排布腹杆，腹杆的排布要遵循三角稳定原则，每一段主弦杆之间都有至少两根腹杆做斜向支撑，避免单根主弦杆出现长细比过大的问题，所有相贯线的位置要做连续的焊缝预留，建模时要把焊接坡口的位置留出来，方便后续出加工图纸时标注焊接要求。安装边界方面，

　　这个节点三个方向的外接端口都做了标准的插销连接位，端口的内径和配套桁架的主弦杆外径做了间隙配合，间隙控制在0.2mm以内，既方便现场快速插接，又不会出现晃动间隙，端口上的保险销孔位置做了同轴处理，插销穿入后能完全锁死两个对接的弦杆，不会出现轴向窜动；节点的整体外轮廓尺寸控制在常规桁架的截面尺寸范围内，不会因为是转角节点就出现外凸的结构，方便现场铺设桁架侧的装饰面、挂装灯光设备时不会出现干涉。实际使用的时候，这类节点不需要额外做加固处理，只要按照搭建规范把相邻桁架的插销全部锁死、保险扣全部卡到位，就能满足常规临时搭建的强度要求，相比现场切割改装的转角节点，这种预制的标准节点安装效率能提升三倍以上，而且受力一致性更好，

　　不会因为现场工人的切割、焊接水平差异带来结构安全隐患。在做异形舞台造型搭建时，这类节点可以搭配直段桁架组合出带斜面的顶篷结构、多方向悬挑的灯架结构，甚至可以组合出多面体的造型框架，不需要额外定制特殊构件，能大幅降低临时搭建的物料成本和人工成本，同时因为所有杆件都是工厂预制的标准化构件，拆装之后可以重复利用，不会像现场焊接的构件那样拆一次就报废，非常适合演出、展会这类需要反复拆装、运输的临时搭建场景。建模过程中还要注意，所有弦杆的端部都做了圆弧收口处理，没有尖锐的边角，避免现场安装时划伤施工人员，插销孔的位置做了沉台处理，插销安装之后不会突出弦杆外表面，避免挂扯线缆、装饰布。从结构冗余度来看，这个节点的腹杆排布做了冗余设计，就算单根腹杆出现意外受力变形，剩下的腹杆也能临时承担载荷，给现场应急处理留出足够的时间，不会出现瞬间垮塌的风险。
