工业生产用定制化LED发光二极管结构设计

　　在工业自动化指示、设备状态信号传递、专用照明模组集成的各类场景里，定制化的发光二极管往往是整套设备人机交互、信号输出环节里最容易被忽略却又直接影响使用体验的核心部件。不同于市面流通的通用封装LED，这款面向生产应用开发的定制结构，从一开始就围绕特定产线的安装空间、发光角度、固定方式做了全流程的适配设计，没有沿用通用插件或者贴片的标准封装尺寸，而是结合实际装配场景做了一体化的结构整合。

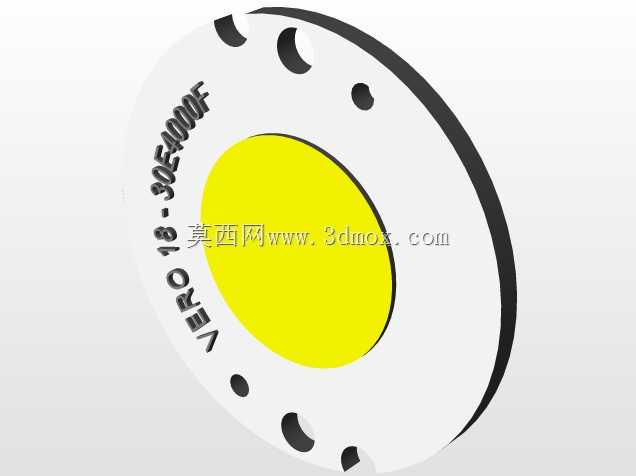

　　从结构设计的思路来看，这款发光二极管没有采用常规的小体积封装形式，而是做了带环形安装法兰的一体化基座，法兰环上均匀分布了多个沉头安装孔，安装时可以直接通过M2规格的紧固件将整个发光组件固定在设备面板、安装支架的对应预留孔位上，不需要额外设计卡扣、压圈等辅助固定结构，能大幅减少装配环节的零件数量，降低现场安装的复杂度。法兰基座的外圈做了倒角处理，避免安装时锐边划伤操作人员或者配套的线缆绝缘层，基座的厚度控制在适配1.5-2mm厚度面板的安装深度，安装后发光面与面板表面的高度差控制在0.3mm以内，既不会因为突出过多容易被磕碰损坏，也不会因为凹陷过深导致发光角度被遮挡。

　　核心的发光区域采用了圆形的匀光面设计，发光面的直径经过反复校核，在3米的常规观测距离下，人眼可以清晰识别发光的颜色与亮灭状态，同时不会因为发光面积过大导致相邻信号指示出现光晕串扰。发光面与基座之间做了黑色的遮光围边，能够有效吸收侧面溢出的杂光，避免光线在透明面板内侧形成漫反射，导致信号辨识度下降。基座上的标识区域直接模压了器件的型号、极性标识，安装时不需要额外粘贴标签，长期在工业现场的温湿度变化、油污附着环境下也不会出现标识脱落、模糊的问题，方便后期设备维护时快速识别器件参数与接线方向。

　　考虑到生产场景里的长期使用可靠性，整个结构的安装孔位做了均匀的对称分布，不管是水平安装还是垂直安装，都能保证受力均匀，不会因为长期的设备振动导致紧固件松动、器件移位。器件的接线端预留了足够的焊盘空间，既可以采用手工焊接的方式接引线，也可以适配波峰焊的自动化生产工艺，焊盘的位置做了防呆设计，反向安装时无法对准安装孔，从结构上避免了生产环节装反极性导致的器件损坏。

　　在实际的设备集成场景中，这款定制发光二极管可以直接替换原有需要多个零件组装的指示灯光组，不需要单独设计灯座、遮光罩、固定压片等配套结构，整套信号指示组件的零件数量可以减少60%以上，装配工时能缩短近一半。同时因为结构做了一体化整合，器件与安装面板之间的缝隙可以通过配套的密封圈实现IP65级别的防护，能够用在有少量粉尘、切削液飞溅的机加工设备面板、户外控制柜信号指示等场景，不需要额外做防水防尘的结构处理。

　　从安装边界的尺寸来看，整个法兰基座的外径适配常见的22mm设备安装孔位，和市面通用的按钮、指示灯安装尺寸兼容，用户在做设备升级替换时，不需要重新加工面板的安装孔，直接替换原有器件即可完成升级。发光面的出光角度控制在120度，覆盖了操作人员常规的站立观测视角范围，不需要额外增加导光件来扩大可视角度，在保证信号可视性的前提下，尽可能压缩了器件的整体厚度，器件背部的接线区域突出安装面板的长度控制在8mm以内，不会占用控制柜内部过多的布线空间，方便内部线槽、线缆的排布。

　　设计过程中也充分考虑了不同使用场景的适配性，整个基座的材质选用了耐温的工程塑料，可以在-20℃到85℃的环境温度下长期工作，不会因为高温出现变形、低温出现脆裂的问题，发光面的材质选用了耐紫外线的匀光材料，长期在户外光照环境下使用也不会出现发黄、透光率下降的问题。安装孔的位置精度控制在±0.05mm以内，和安装面板的孔位配合间隙极小，不会出现安装后歪斜、松动的情况，即使在设备有持续振动的工况下，也能保证固定可靠，不会出现器件移位导致的光线偏移问题。
