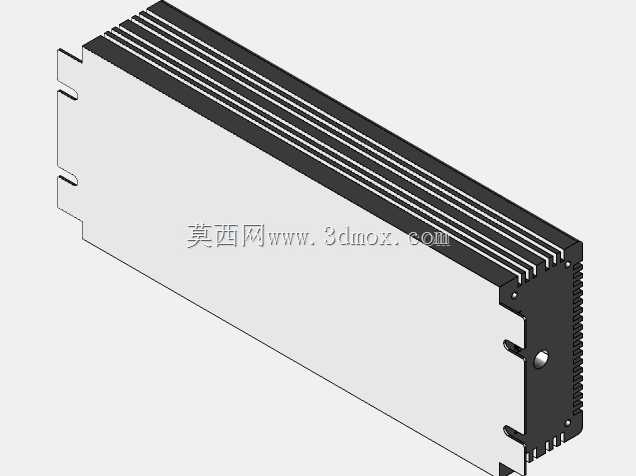

明纬HLG-320H开关电源结构建模

　　做户外照明、工业设备供电选型的工程师对HLG系列电源不会陌生，这次建模的320H规格机型，是明纬针对高湿、多尘户外场景推出的恒流恒压供电单元，日常在道路照明、景观亮化、户外工控设备、光伏配套供电场景里用得极多。建模的时候最先要抠的是壳体的散热筋结构，整个壳体上半部分的纵向散热齿不是等厚等距的，靠近功率器件安装位的齿间距更窄、齿高更高，就是为了把MOS管、整流桥这些发热大户的热量快速导到壳体表面，靠自然对流散出去，毕竟这类电源很多是灌胶密封结构，内部没有风扇，全靠壳体被动散热，齿形的排布、厚度直接决定满负载下的壳体温升，要是建模的时候随便拉个等距筋条，后期做热仿真的时候数据偏差会非常大。

　　壳体两端的安装固定耳是建模时容易忽略的细节，两端伸出的带缺口安装片，缺口的尺寸是对应常规M4安装螺丝设计的，安装耳和主壳体的衔接处做了加厚的过渡圆角，不是直角拼接，实际生产中这个位置是铝挤型材一体拉出来的，要是做成直角，安装锁紧螺丝的时候很容易出现应力集中导致耳片断裂。输出端的侧面除了接线端子的安装位，还做了细密的侧边散热齿，和顶面的主散热筋连通，进一步增大散热面积，端子旁的接地螺丝凸台是和壳体一体成型的，建模的时候要注意凸台的高度不能超出侧边散热齿的端面，不然安装的时候会顶到安装面，导致壳体无法贴平固定面。

　　整个壳体的长度方向尺寸是适配320W功率段的器件布局的，内部的腔体预留了灌胶层的厚度空间，内壁的定位筋是用来卡住PCB板的，不用额外打螺丝固定，装配的时候直接把PCB顺着定位筋滑进去就行，生产效率很高。输入端的密封槽结构建模的时候要注意槽宽和槽深的比例，是适配标准硅胶密封圈的，压紧后能达到IP67的防护等级，毕竟这类电源很多是装在户外灯杆、设备外壁，要经得起雨淋、粉尘甚至短时浸水的工况。

　　建模过程中还要注意壳体表面的阳极氧化层对应的结构细节，所有的棱角都做了R0.5以上的圆角，没有尖锐的毛刺边，一是氧化的时候不会出现电流集中导致的色差，二是安装接线的时候不会划伤操作人员的手。侧面的品牌标识位是凹刻的区域，深度控制在0.2mm左右，不会破坏壳体的结构强度，也能保证标识长期使用不会磨损。

　　实际选型做结构配套的时候，这个电源的安装边界要留够散热空间，顶面散热筋上方不能有遮挡物，至少要留20mm以上的对流空间，两端的接线位置要留够线缆弯曲的半径，不能把线缆硬折在端子处。很多新手做设备结构设计的时候，只看电源的长宽高尺寸，把安装位塞得满满当当，结果通电后热量散不出去，电源过温保护频繁跳，甚至缩短使用寿命，这都是没考虑散热边界的问题。

　　这个模型把壳体的所有安装特征、散热结构、密封结构都做了还原，不管是做配套设备的结构干涉检查，还是做电源外壳的改型设计参考，都能直接用，不用再反复核对实物的安装尺寸，省掉了大量测绘的时间。尤其是散热齿的排布、安装耳的受力结构这些细节，都是照着实物的工程参数做的，不是随便画的外形模型，做热仿真、结构强度校核的时候都能提供准确的结构参考。
