铁路DIN标准嵌入式安装防护壳体结构

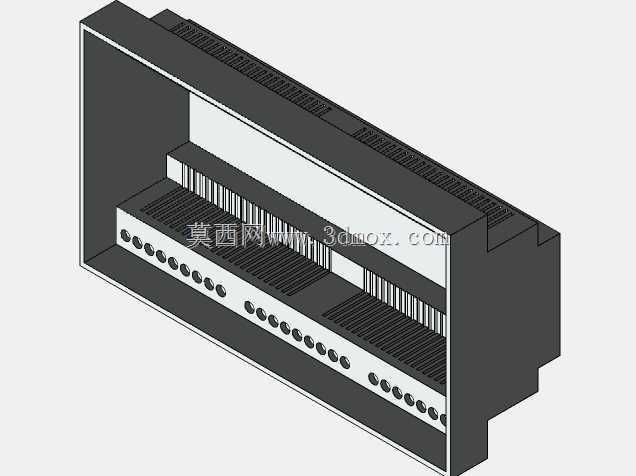

　　在铁路沿线信号设备、车载控制模块的安装场景中，这类嵌入式防护壳体是保障内部电子元件稳定运行的核心结构件，适配DIN系列安装规范，可直接嵌入标准尺寸的设备安装面板、控制柜预留槽位，无需额外定制转接支架，大幅降低现场施工的适配成本。日常运维中，这类壳体主要承担物理防护与安装定位的双重作用，一方面隔绝外界粉尘、凝露、轻微机械碰撞对内部PCB板、接线端子的损伤，另一方面通过预设的安装点位，保证内部模块与外部面板的对位精度，避免因列车运行振动导致的接线松脱、模块移位问题。

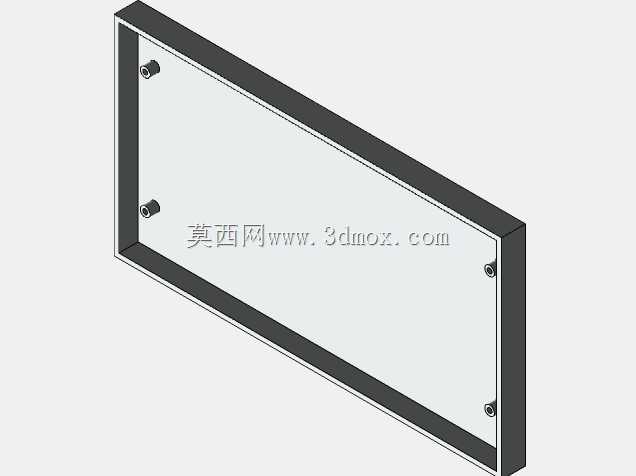

　　从结构设计逻辑来看，该壳体采用窄边框围合式结构，边框截面做了等厚处理，既保证整体结构刚度，又控制壳体整体重量，不会给安装面板带来额外负载。四个角位预设的内螺纹安装柱，是整个结构的安装基准，安装柱与边框一体成型，避免了后续拼接带来的公差累积，安装时可直接通过螺丝从面板正面将壳体锁紧在预留槽位内，螺丝头部沉入边框沉孔，不会突出面板表面，保证安装面的平整性。壳体正面的透明视窗采用内嵌式安装，视窗边缘与边框之间预留密封胶条安装槽，装配时压入三元乙丙密封胶条，可达到IP65级别的防护能力，满足铁路户外场景下的防雨、防尘要求，同时透明视窗无需开盖即可观察内部模块的指示灯状态，减少日常巡检的开盖操作频次。

　　设计过程中，安装边界的尺寸控制是核心要点，壳体的外轮廓尺寸严格匹配DIN 9M对应的安装槽开孔尺寸，单边预留0.2mm的安装间隙，既方便现场安装时的推入对位，又不会因间隙过大导致壳体在槽位内晃动。边框的深度尺寸根据铁路常用控制模块的厚度做了适配，内部净空可容纳厚度不超过22mm的标准PCB模块，内部预留的接线空间可满足端子排接线、线束弯折的最小半径要求，不会出现线束挤压导致的绝缘层破损问题。安装柱的螺纹深度统一设计为6mm，可适配M3规格的安装螺丝，锁紧力矩控制在0.6N·m即可达到足够的锁紧力，同时不会因力矩过大导致塑料安装柱滑牙。

　　实际选型应用时，需要注意壳体的安装面平整度要求，若安装面板的平面度公差超过1mm，需要在壳体与面板之间加装调整垫片，避免锁紧后边框变形导致视窗密封失效。壳体的边框材质选用阻燃ABS工程塑料，可满足铁路设备的阻燃等级要求，在-40℃到85℃的工作温度范围内不会出现脆裂、软化问题，适配不同地域铁路线路的极端环境工况。透明视窗选用防紫外线PC材质，长期户外暴晒不会出现发黄、透明度下降的问题，保证巡检时的可视效果。

　　在三维建模过程中，这类壳体的建模需要重点关注安装柱的位置公差，四个安装柱的相对位置公差需要控制在±0.1mm以内，否则现场安装时会出现螺丝孔对位偏差，无法正常锁紧。边框的转角处做了R2的圆角过渡，既避免注塑生产时的应力集中问题，又能减少安装时边角划伤施工人员的风险。视窗安装槽的深度公差控制在±0.05mm，保证密封胶条的压缩量在合理范围内，压缩量过大容易导致胶条永久变形失去密封效果，压缩量过小则无法达到密封要求。

　　这类壳体除了铁路场景外，也可适配工业控制柜、户外充电桩、船舶控制舱等类似的嵌入式安装场景，只要安装开孔尺寸匹配，均可直接选用，无需重新开模定制，大幅缩短设备研发的结构设计周期。结构设计时无需额外做防护结构的验证，该类标准化壳体已经过长期的行业应用验证，结构可靠性、环境适应性均有成熟的应用数据支撑，可直接纳入选型库作为标准件使用。
