CASE-A型贴片钽电容外壳结构设计

　　在消费电子、工业控制板卡的高密度SMT组装场景中，贴片钽电容是电源滤波、信号退耦环节的核心无源器件，其外壳结构不仅承担内部钽芯的封装防护作用，还直接决定了元件的焊盘适配性、过炉焊接良率以及长期使用的机械可靠性。这款CASE-A规格的钽电容外壳，在设计阶段就围绕表面贴装工艺的全流程需求做了针对性的结构优化，区别于传统插件钽电容的引脚式结构，完全适配回流焊的温度曲线与贴片机的吸嘴拾取要求。

　　从实际选型适配的角度看，该外壳覆盖的尺寸区间完全匹配行业通用的A壳钽电容尺寸规范，长度方向覆盖3.2mm至7.3mm的选型范围，宽度方向适配1.6mm至6.0mm的安装空间，高度方向控制在1.2mm至4.0mm区间，能够满足不同容值、不同耐压等级钽芯的封装需求，设计人员在做PCB布局时，无需为不同参数的A壳钽电容预留差异化的封装焊盘，统一按照标准焊盘尺寸做布局即可，大幅降低PCB设计的封装库维护成本。外壳的端面电极结构做了切角优化，能够在回流焊过程中引导焊锡沿电极面均匀爬升，减少立碑、虚焊等SMT常见不良，同时电极的伸出长度经过反复验证，既保证焊接后的机械结合强度，又避免焊锡溢出导致的相邻元件短路风险。

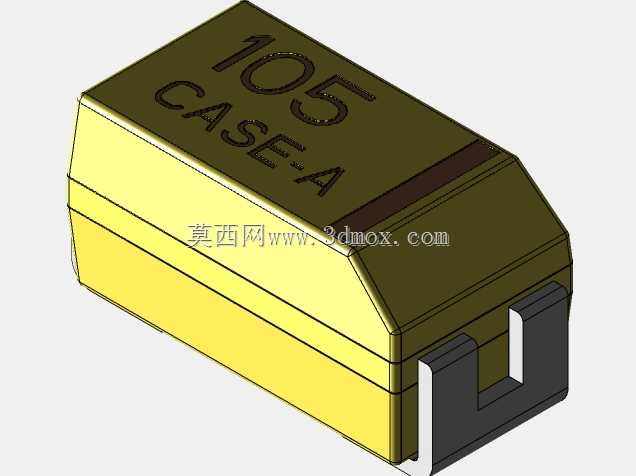

　　在结构设计思路上，外壳主体采用耐温工程塑料的包覆结构，顶面预留清晰的标识印刷区域，能够直接丝印容值代码、耐压标识与极性标记，图中所示的105标识即为1μF容值的标准丝印代码，CASE-A标识则用于生产环节的壳号快速分拣，避免不同壳号的外壳混料。外壳的分模线设置在侧面居中位置，合模缝的溢料边控制在0.05mm以内，不会因为合模飞边导致贴片机吸嘴拾取时出现漏气偏移，也不会影响元件在料带中的定位精度。外壳内部的腔体尺寸做了公差收敛，能够适配不同厂家生产的钽芯尺寸公差，封装时钽芯与外壳内壁的间隙控制在合理范围，既避免灌封时出现气孔，又能在温度循环过程中给钽芯的热胀冷缩预留足够空间，减少长期使用后的内部应力开裂风险。

　　从安装边界的角度考量，该外壳的底部平面度控制在0.1mm以内，能够保证元件贴装到PCB焊盘后，三个接触面（两个端面电极、底部平面）都能与焊盘充分贴合，过炉时不会因为底部翘曲导致一侧电极虚焊。外壳的顶部棱角做了小圆弧过渡，避免在料带卷绕、贴片机搬运过程中出现棱角磕碰掉屑，掉屑一旦落到PCB焊盘上就会导致焊接不良，这类细节结构在小尺寸贴片元件的设计中往往直接决定量产良率。此外，外壳的材质选择上兼顾了耐回流焊高温与绝缘性能，能够承受260℃的峰值回流温度不变形、不析出有害物质，同时外壳的绝缘电阻满足安规要求，即使在高密度贴装的板卡上，相邻元件的外壳接触也不会出现漏电问题。

　　在实际的电路应用中，这类A壳钽电容通常用在DC-DC电源的输出滤波、MCU的电源引脚退耦、模拟信号链路的噪声滤除等场景，外壳的结构稳定性直接决定电容的使用寿命，尤其是在车载、工业级宽温应用场景下，外壳与钽芯、电极的结合强度需要满足-40℃到125℃的温度循环要求，这款外壳的结构设计中，电极与塑料主体的结合采用了嵌件注塑工艺，电极与塑料的结合力经过拉拔测试满足行业标准，不会在温度循环过程中出现电极脱落、密封失效等问题。对于结构设计人员而言，在做PCB的3D布局校验时，精准的外壳三维模型能够提前发现元件与周边结构件、 tall元件的干涉问题，避免打样后出现元件顶壳、装配干涉等问题，大幅缩短产品的研发迭代周期。
