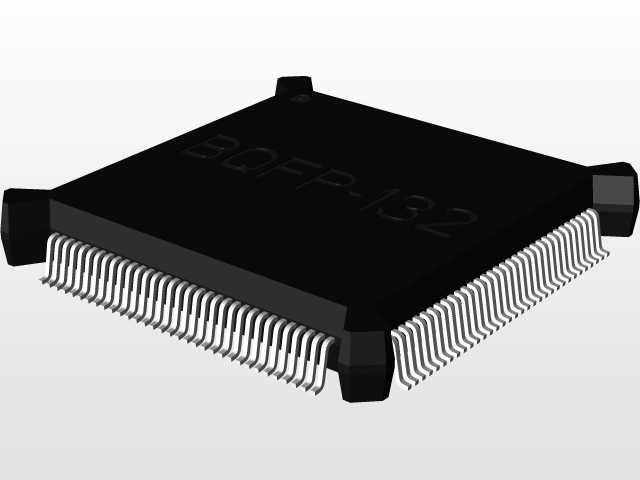

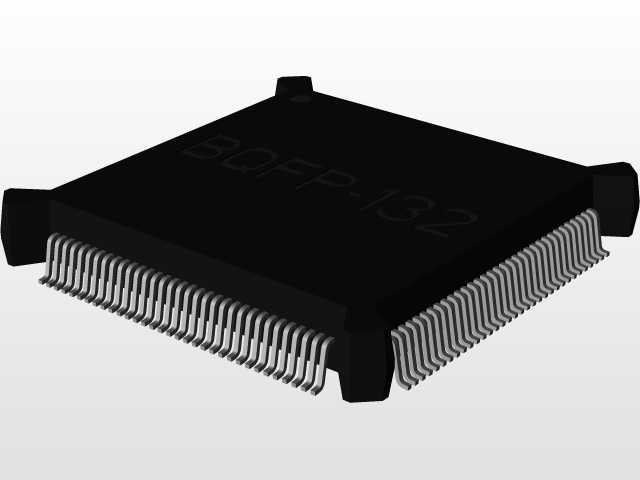

BQFP-132封装0.635mm针距芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，板级互联的元器件封装建模精度，直接决定了后续SMT贴片工序的良率，以及整机产品长期运行的连接可靠性。BQFP-132作为薄型四方扁平封装的典型规格，0.635mm的针距属于中高密度贴片封装范畴，广泛应用在主控MCU、接口转换芯片、信号处理类集成电路的封装选型中，这类封装的三维建模，不能只做外观示意，必须严格贴合实际生产的物料公差要求，才能给结构设计、PCB Layout工程师提供可靠的设计参考。

　　从实际板卡装配的场景来看，这类封装的引脚采用翼型向外弯折的结构，四个侧边均匀分布引脚，单侧边引脚数量为33只，整圈合计132个引出端，引脚中心间距严格控制在0.635mm，也就是常说的25mil间距，这个间距规格在SMT产线中属于常规可加工范围，对钢网开孔、回流焊温度曲线的要求介于宽引脚距直插元件和细间距BGA之间，建模时如果引脚的弯折角度、伸出长度、共面度参数出现偏差，后续导出的STEP模型导入PCB设计软件后，就会出现焊盘与引脚对位偏移、结构干涉的问题，轻则导致贴片时引脚连锡、虚焊，重则会让外壳结构件与芯片本体产生空间冲突，导致整板装配失败。

　　建模过程中，首先要确认的是芯片本体的安装边界，BQFP封装的本体为正方形塑封结构，塑封体的边角带有标准的成型倒角，其中一个角设置有引脚1标识的凹点，这个标识位的建模必须准确，因为硬件工程师在做PCB封装时，会依靠这个标识确认芯片的安装方向，一旦标识位位置出错，就会导致芯片贴装方向反向，直接造成整块电路板报废。塑封体的厚度需要匹配常规贴片芯片的标称尺寸，不能随意设定厚度，否则在做板卡堆叠设计时，会影响上方屏蔽罩、散热片的安装间隙，尤其是在便携式消费电子产品中，板内垂直空间通常只有几毫米的余量，0.1mm的尺寸偏差都可能导致装配干涉。

　　引脚部分的建模是整个结构的核心，翼型引脚的弯折弧度不能做成生硬的直角，实际生产中冲压成型的引脚会带有固定的弯折圆角，引脚的末端是与PCB焊盘焊接的接触区，这个区域的平面度必须保证在同一水平面上，共面度偏差要控制在工业标准允许的0.1mm以内，否则在回流焊过程中，部分引脚会因为无法接触焊膏而形成虚焊。引脚的宽度、相邻引脚之间的间隙也要严格对应0.635mm针距的规格，间隙过小会导致钢网开孔时焊膏容易粘连，间隙过大则不符合实际物料的尺寸规范。

　　从设计思路上来说，这类电子元器件的三维模型，核心作用是服务于整机的虚拟装配验证，不需要做内部的晶圆、引线键合等不可见结构，只需要把外部装配相关的所有特征完整还原即可。比如塑封体顶部的标识凹槽、引脚的表面镀层对应的外观特征、本体的脱模斜度这些细节，虽然不影响主要装配尺寸，但在做产品渲染、装配工艺演示的时候，这些细节能大幅提升模型的真实感，也能让产线操作人员更直观地识别物料。

　　在实际选型应用中，这类132引脚的BQFP封装芯片，通常用在需要较多IO口的控制场景，比如工业采集模块的主控单元、路由器的交换芯片、办公设备的控制主板上，这类板卡通常需要在有限的板面空间内布置较多的外围电路，0.635mm的针距能够在保证加工良率的前提下，尽可能压缩芯片占用的PCB面积，相比更大针距的封装，能节省超过30%的板面占用空间，相比更细针距的封装，又能降低SMT加工的设备要求，不需要高精度的贴片设备就能完成焊接，平衡了加工成本和空间利用率。

　　建模时还要考虑安装后的安全间隙，芯片本体距离周边的贴片电容、电阻等元件，需要预留至少0.5mm的工艺间隙，距离板边、接插件等结构件要预留1mm以上的操作间隙，这些间隙的验证都依赖精准的三维模型，如果模型尺寸不准，就会导致后期打样时出现元件碰撞，需要重新改板，拉长产品的研发周期。另外，部分应用场景中会在这类芯片表面粘贴导热垫、安装小型散热片，建模时塑封体顶部的平面要保证平整，不能出现多余的凸起特征，否则会导致导热垫接触不良，影响芯片的散热效果，长期运行时容易出现过热死机的问题。

　　很多工程师在做这类封装建模时，容易忽略引脚的根部过渡结构，实际塑封体与引脚连接的位置，会有少量的塑封溢料形成的不规则过渡边，这个特征虽然尺寸很小，但在做有限元热仿真、结构应力仿真的时候，会影响引脚应力分布的计算结果，准确还原这个过渡特征，能让仿真结果更贴近实际工况，帮助工程师评估芯片在高低温循环、振动冲击环境下的引脚疲劳寿命，提前规避引脚断裂、焊锡开裂的可靠性问题。
