多管并联式气旋吸入分离装置结构设计

项目分类:除尘设备 发布时间:2021-12-10 ID:443130
  • 多管并联式气旋吸入分离装置结构设计
  • 多管并联式气旋吸入分离装置结构设计
  • 多管并联式气旋吸入分离装置结构设计
  • 多管并联式气旋吸入分离装置结构设计
  • 多管并联式气旋吸入分离装置结构设计
  • 多管并联式气旋吸入分离装置结构设计

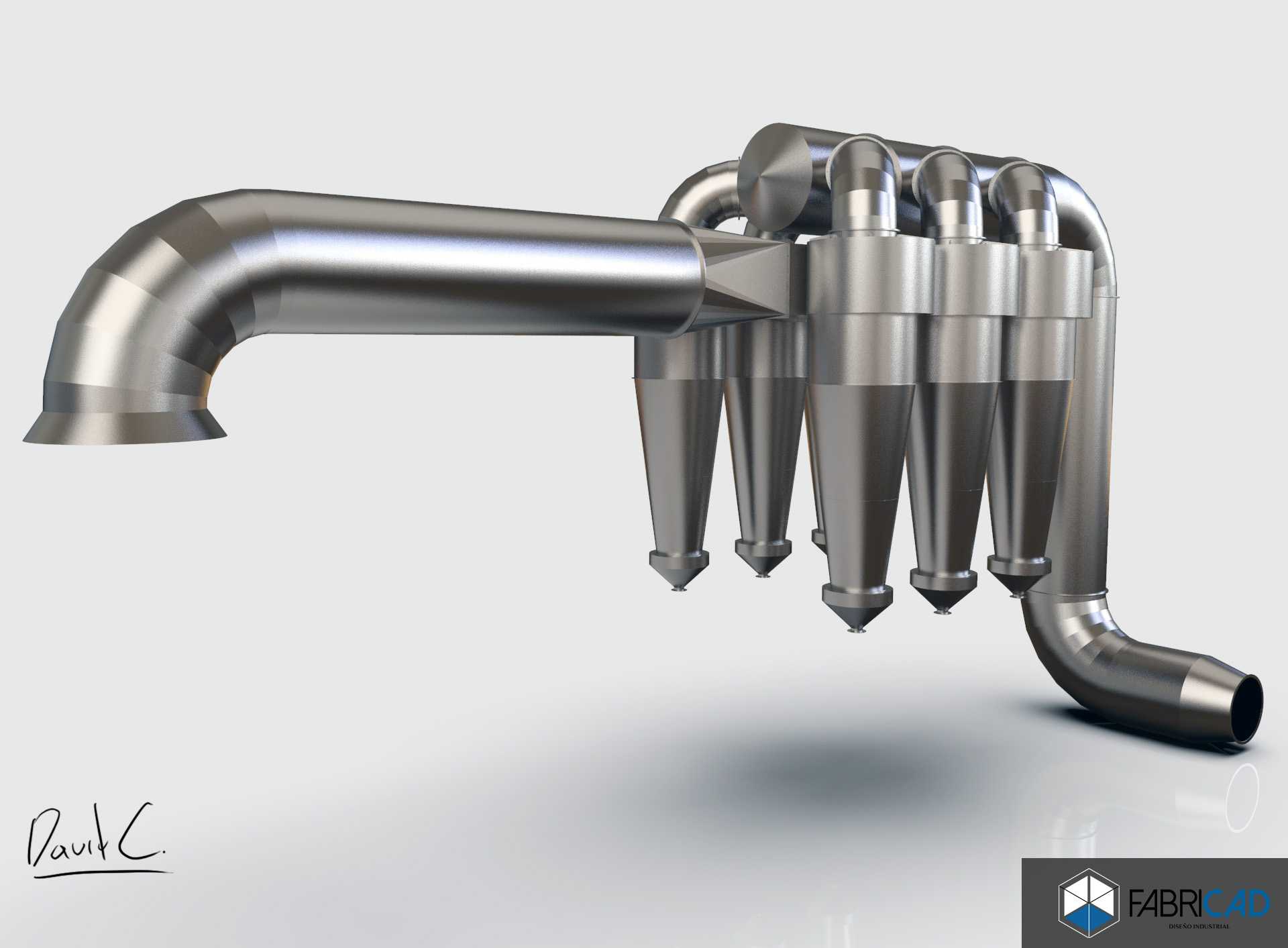

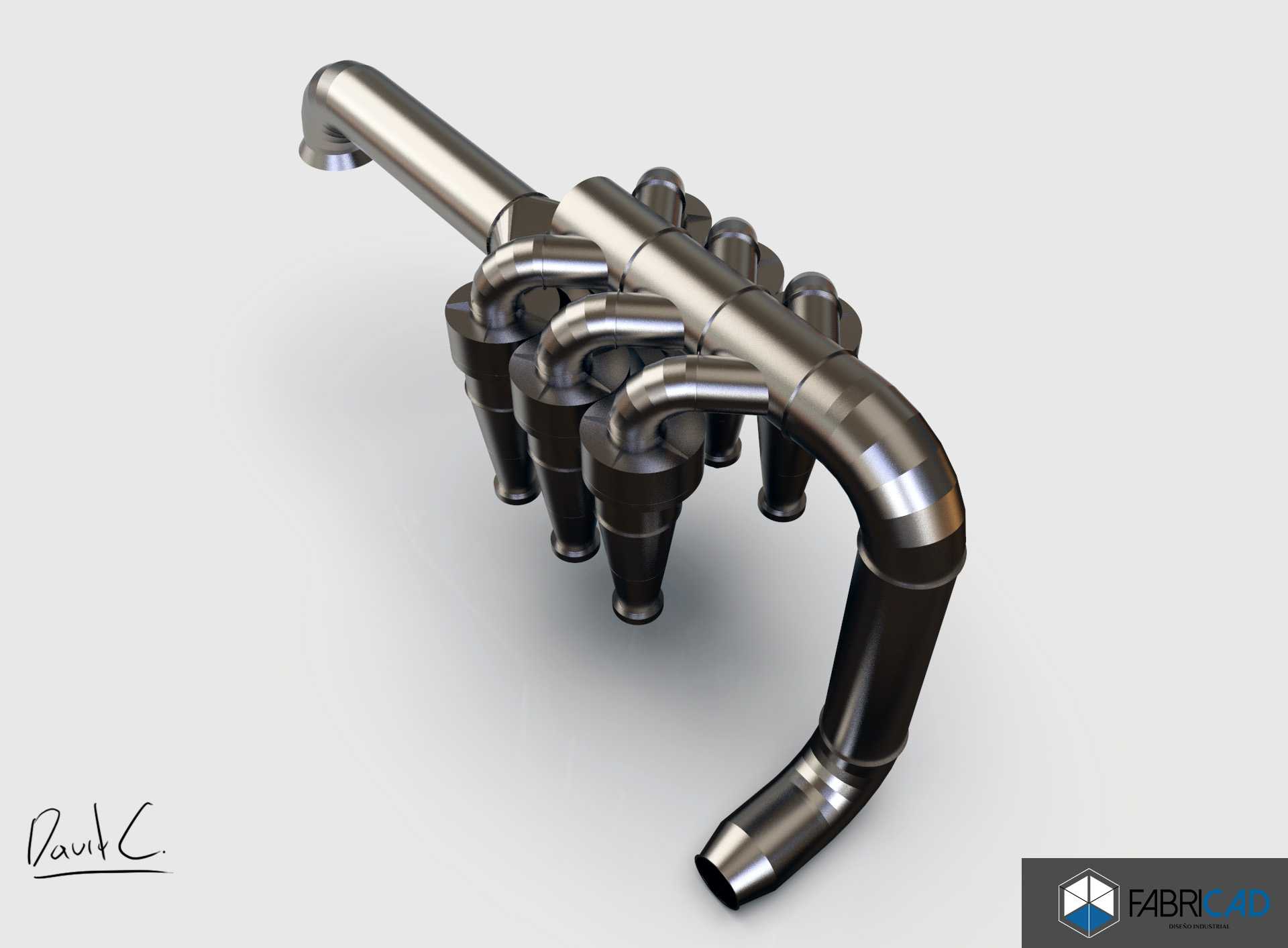

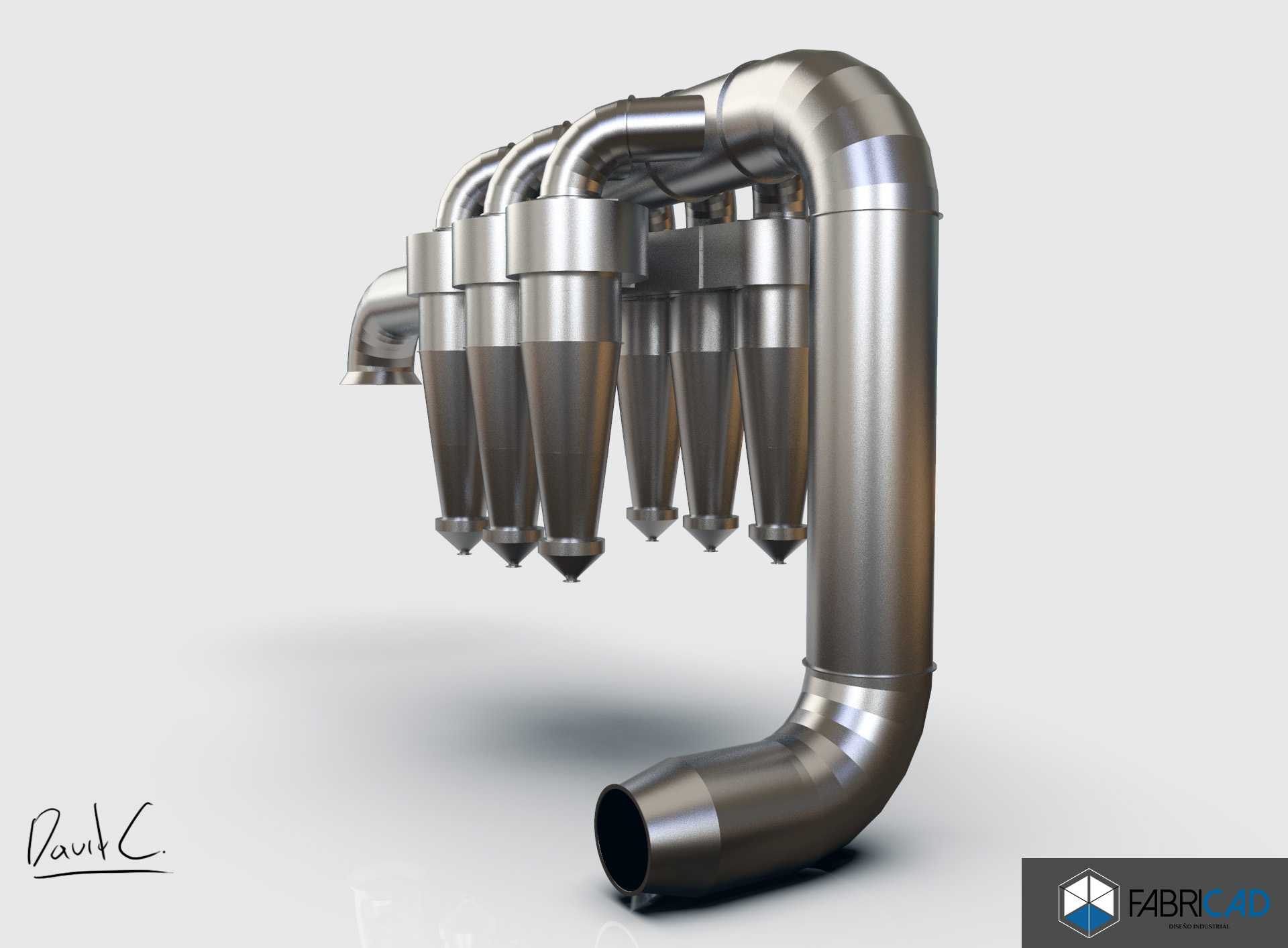

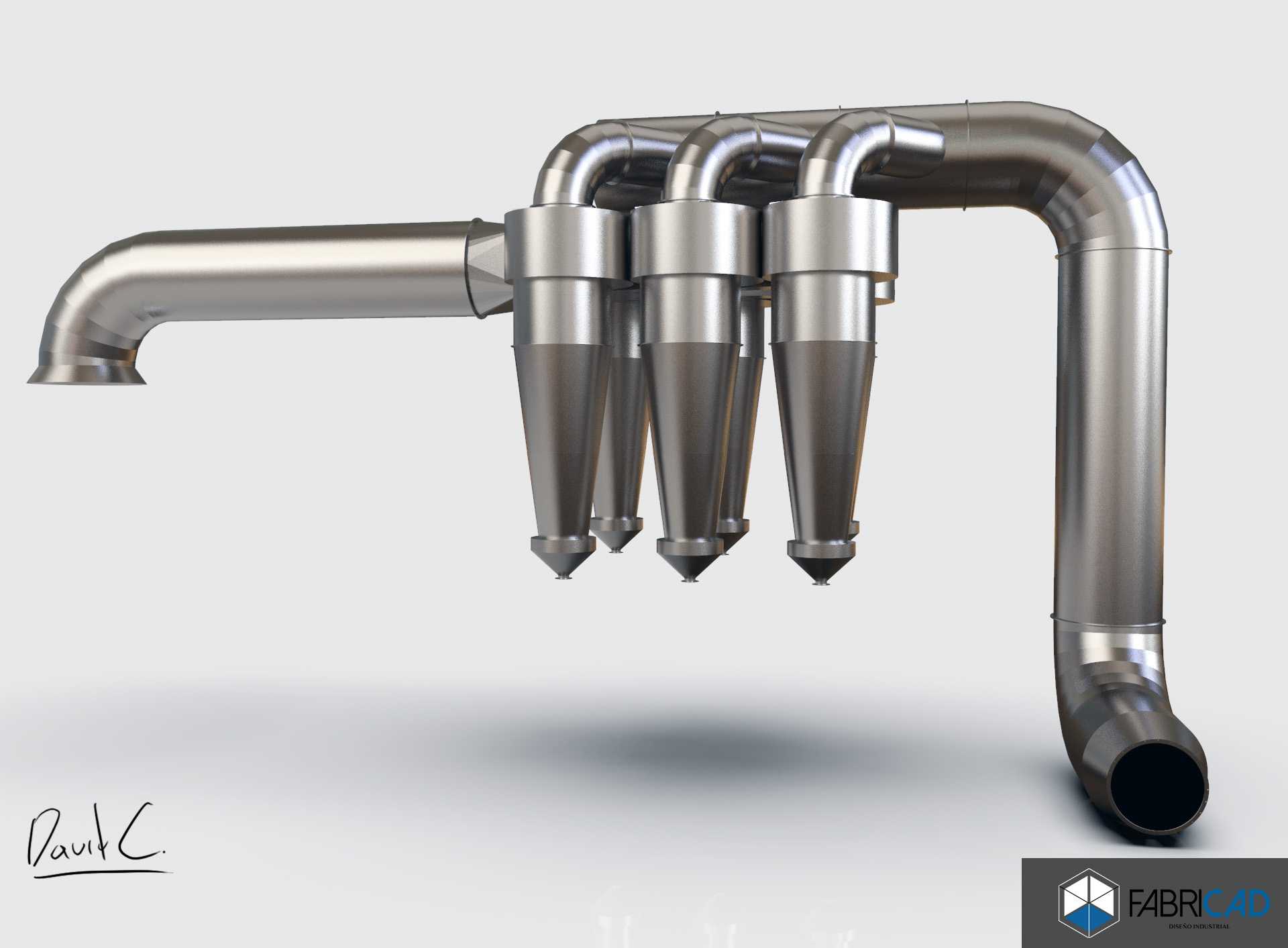

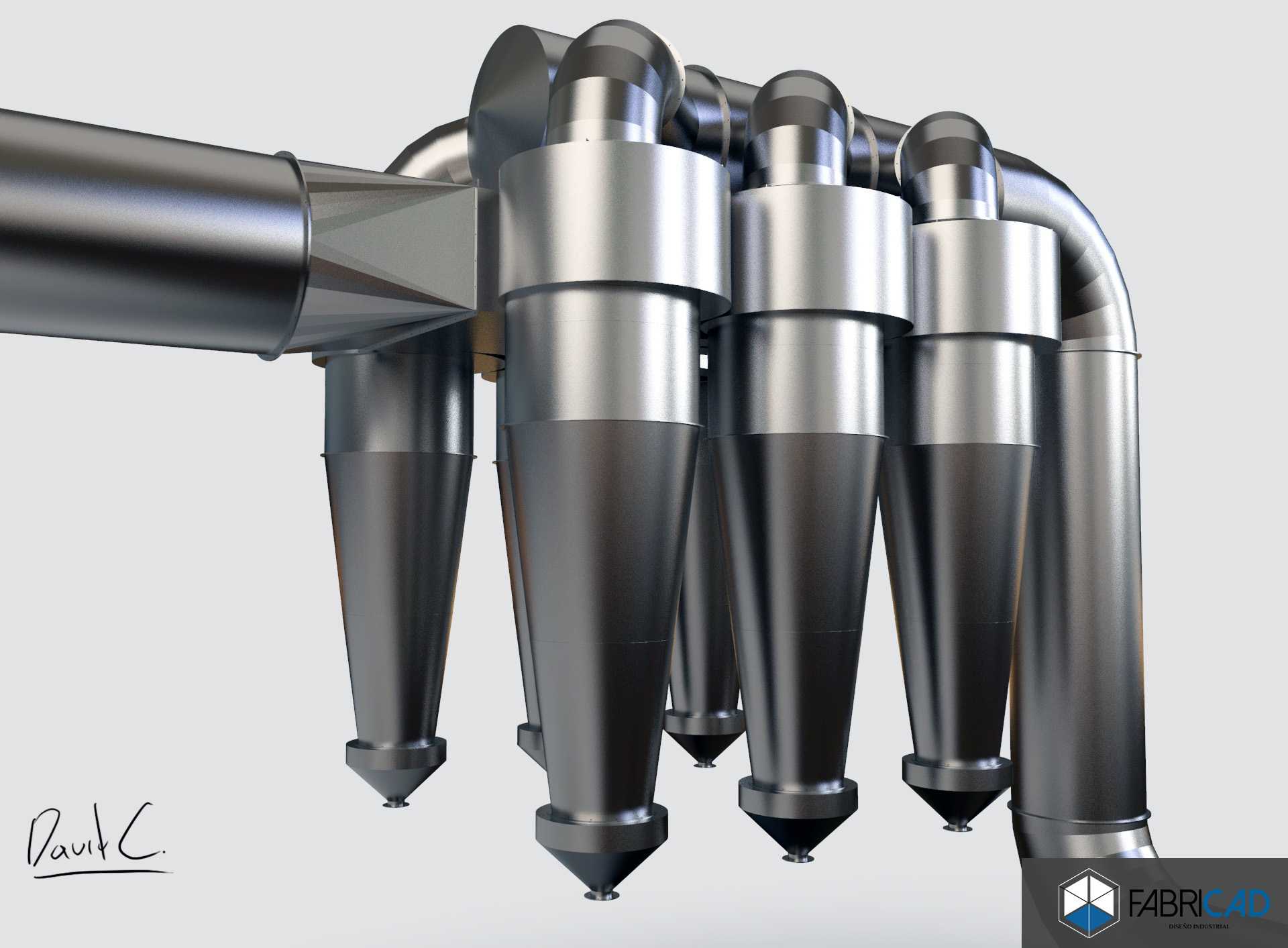

  这套多管并联式气旋吸入分离装置,主要应用在需要对含尘气流做预分离处理的工业场景中,常见于中小型加工车间的局部除尘工位、粉体输送线的末端气固分离环节,也可作为高负压吸尘系统的前置预处理单元,避免大粒径杂质直接进入后续过滤单元造成滤材过早堵塞。从结构布局来看,装置采用五个锥形气旋分离腔并联排布的设计,进气端通过大曲率弯管接入主吸入管路,弯管内壁做了顺滑过渡处理,减少气流转向过程中的局部压损,避免大颗粒在弯道处因流速骤降沉积堵管。每个分离腔的上部为圆柱形稳流段,下部为锥形收尘段,含尘气流从切向进入分离腔后,会在腔体内形成稳定的旋转流场,依靠离心力将密度大于气体的固体颗粒甩向腔壁,颗粒沿壁面下滑至锥形底部的收尘口,

  净化后的气流则从分离腔中心的排气通道汇入上部的集气总管,最终通过出口弯管接入后续的动力单元或精过滤段。设计过程中首先要匹配系统的处理风量,单根气旋管的处理风量需要控制在合理区间,避免流速过高导致已分离的颗粒被二次卷吸,或是流速过低导致离心力不足、分离效率下降;多管并联的布局可以在不增加单管直径的前提下提升整体处理量,同时保证每个分离腔的进气分配均匀,避免出现偏流导致部分腔体负载过高。安装边界方面,装置的进出口管路采用同管径的标准圆管设计,可直接与现场的金属吸尘风管对接,整体结构的重心集中在多组分离腔的排布区域,安装时需要在分离腔下部设置支撑托架,避免管路长期承重出现变形泄漏;锥形收尘段的下端需要预留足够的空间安装卸灰阀或者集尘桶,

  日常维护时不需要拆解上部的管路连接,即可完成积尘清理。管路连接位置全部采用无缝焊接工艺处理,内壁打磨光滑无凸起,避免出现流场扰动点,所有弯管的弯曲半径均大于1.5倍管径,尽可能降低沿程阻力损失,适配常规中高压离心风机的负压工作区间。在实际使用场景中,这类装置可以有效分离10微米以上的固体颗粒,对于打磨工位产生的金属碎屑、粉体输送过程中溢出的粉料颗粒都有很好的预分离效果,能够大幅降低后续精滤单元的负载,延长滤材更换周期,同时多管并联的结构相比单管大直径气旋装置,整体高度更低,适合安装在车间层高有限的工位上方,不需要对现场管路做大幅度的改造即可完成加装。
