机柜嵌入式通风过滤散热风机结构

　　做工业电控柜、小型设备舱体散热设计的工程师大多碰到过这类痛点：密闭柜体内部的PLC、伺服驱动器、电源模块长时间运行会持续积热，单纯开通风孔又会让车间里的金属粉尘、纤维碎屑、潮气顺着气流飘进柜内，堆积在电路板引脚或者散热片缝隙里，轻则造成接触不良、散热效率下降，重则引发短路烧板的故障，这款带过滤功能的通风风机就是针对这类场景做的集成化结构设计。

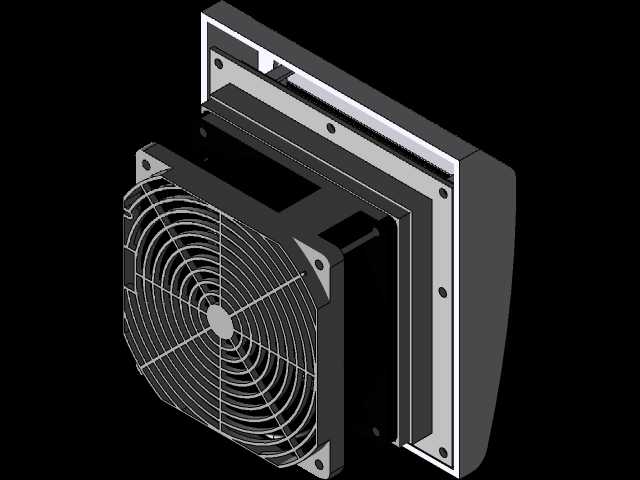

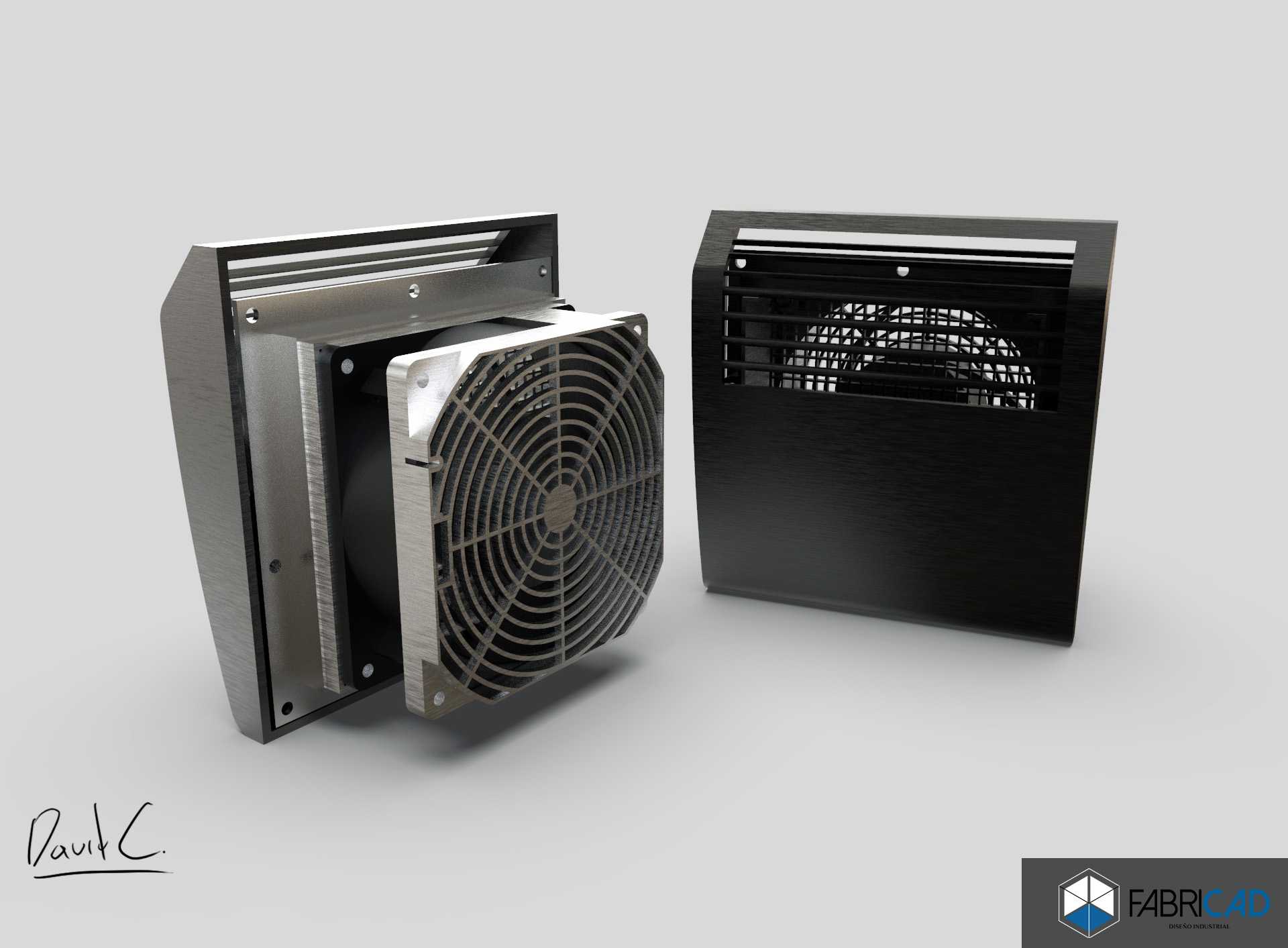

　　从实际安装逻辑来看，这款组件采用嵌入式穿墙安装结构，不需要在柜体内部额外预留风机安装支架的空间，安装时只需要在柜体侧壁按照对应开孔尺寸开出方孔，将组件从柜体外侧嵌入，通过周边的安装孔用螺丝锁紧即可，外侧的格栅罩自带防雨防尘的斜向导流结构，能避免日常清扫的溅水、大颗粒杂物直接冲到过滤层上，内侧的防护格栅可以防止运维人员误触运转的风叶，也能避免柜内走线碰到旋转部件造成线缆破损。

　　功能层面上，组件把轴流风机和过滤介质做了一体化整合，气流路径经过专门优化：风机运转时，外界空气先经过外侧格栅的初级阻挡，滤掉树叶、大颗粒灰尘，再穿过过滤层拦截细粉尘、纤维类杂质，过滤后的洁净空气顺着风机导流方向送入柜体内部，在柜内形成微正压，让外界未经过滤的空气没法从柜体的缝隙、线缆穿孔处渗入，同时持续的气流会把柜内元器件散出的热量从柜体预留的排风位带出，形成稳定的散热循环。和那种单独装风机再加一层自制防尘网的方案比，这种集成结构的气流阻力更小，不会因为过滤层贴得太近风叶造成风阻飙升、风量衰减的问题，过滤层的更换也很方便，不需要拆风机固定螺丝，只需要掀开外侧格栅的卡扣就能抽出过滤棉更换，日常运维的效率高很多。

　　设计细节上，这款结构的边框做了加强筋处理，避免嵌入式安装时因为螺丝锁紧力不均造成边框变形，导致和柜体壁贴合不紧密出现漏灰的缝隙；风机和安装边框之间设置了减震缓冲垫，能降低风机运转时的震动传递到柜体钣金上，避免出现共振异响，也能延长风机轴承的使用寿命；风叶采用前倾式轴流结构，在相同安装尺寸下能获得更大的送风量，运行噪音也控制在工业场景可接受的范围内，不会给车间环境增加额外的噪音负担。

　　从安装边界尺寸来看，这款组件的外框尺寸适配常规工业机柜的标准开孔规格，安装后突出柜体外侧的厚度很小，不会因为突出过多影响车间通道通行，也不会和柜体周边布置的线槽、管线产生干涉；内侧突出柜体的尺寸也做了压缩，不会占用柜内宝贵的元器件安装空间，靠近安装位的地方依然可以布置接线端子、小型继电器这类薄型元件，空间利用率比传统的支架安装风机高不少。

　　在实际选型适配的时候，需要根据柜体内部的总发热功率匹配对应风量的型号，同时根据使用现场的粉尘浓度选择不同过滤精度的过滤层，比如木工车间、打磨工位这类粉尘浓度高的场景，可以选用加厚的过滤棉，定期更换即可；普通的装配车间、电控机房这类洁净度稍好的场景，用常规过滤层就能满足防护需求。另外这款结构的安装方向可以根据现场走线和排风方向灵活调整，不管是装在柜体侧墙下部进风，还是装在柜体顶部做排风，都能保证过滤层和风机的配合间隙均匀，不会出现漏风、过滤失效的问题。

　　很多刚做柜体设计的工程师容易忽略散热组件的过滤设计，觉得只要装了风机能吹风就行，实际现场运行半年到一年就会出现柜内积灰严重、元器件频繁过热报警的问题，后期再加装防尘网往往因为尺寸不匹配、固定不牢，反而挡住风机进风口造成散热效果更差，这种集成式的通风过滤组件从结构根源上解决了散热和防尘的矛盾，建模的时候已经把安装配合间隙、卡扣结构、减震位都做了参数化处理，调整尺寸适配不同规格的柜体也很方便，不需要从零开始重新画格栅、过滤层的固定结构，能节省不少结构设计的时间。
