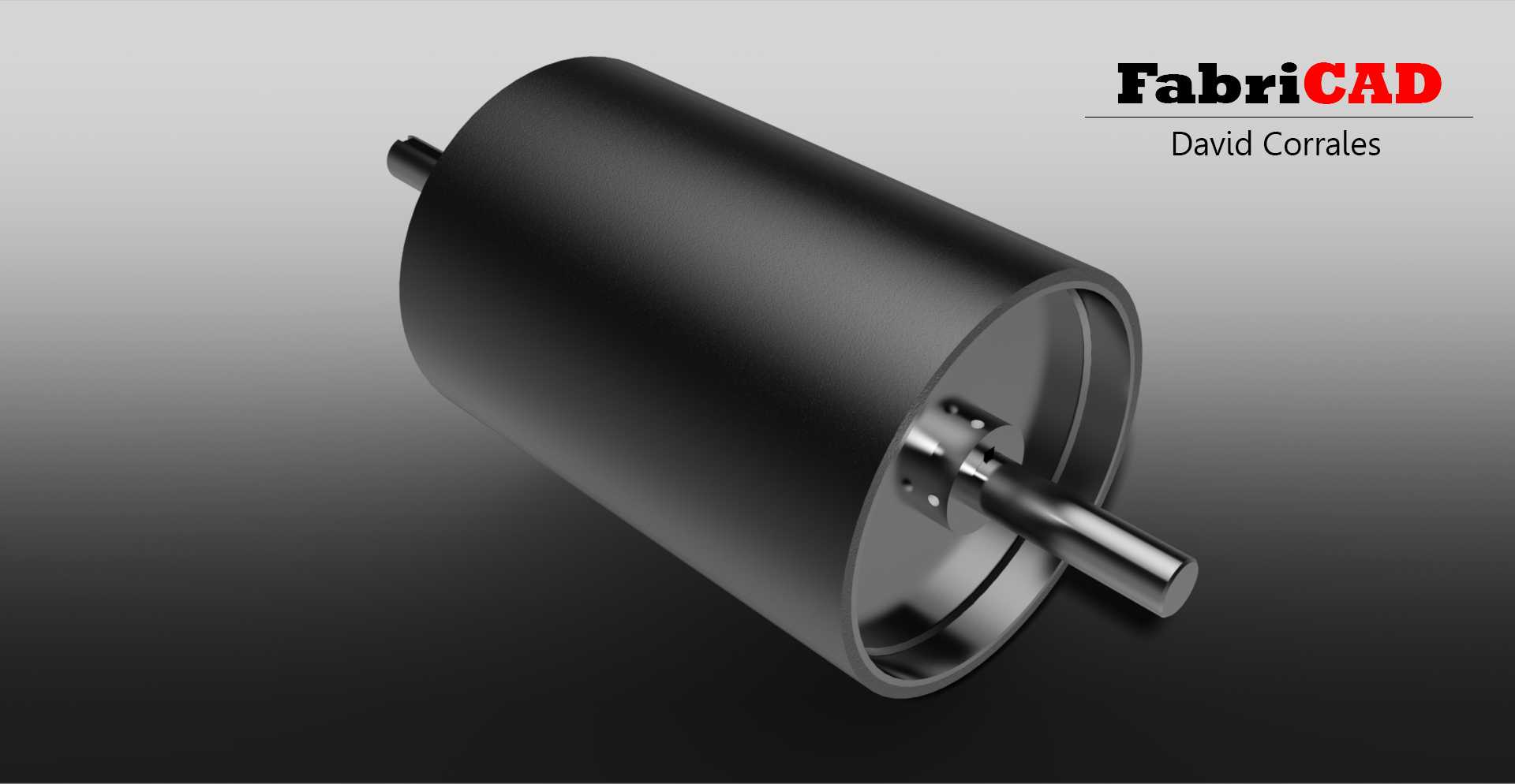

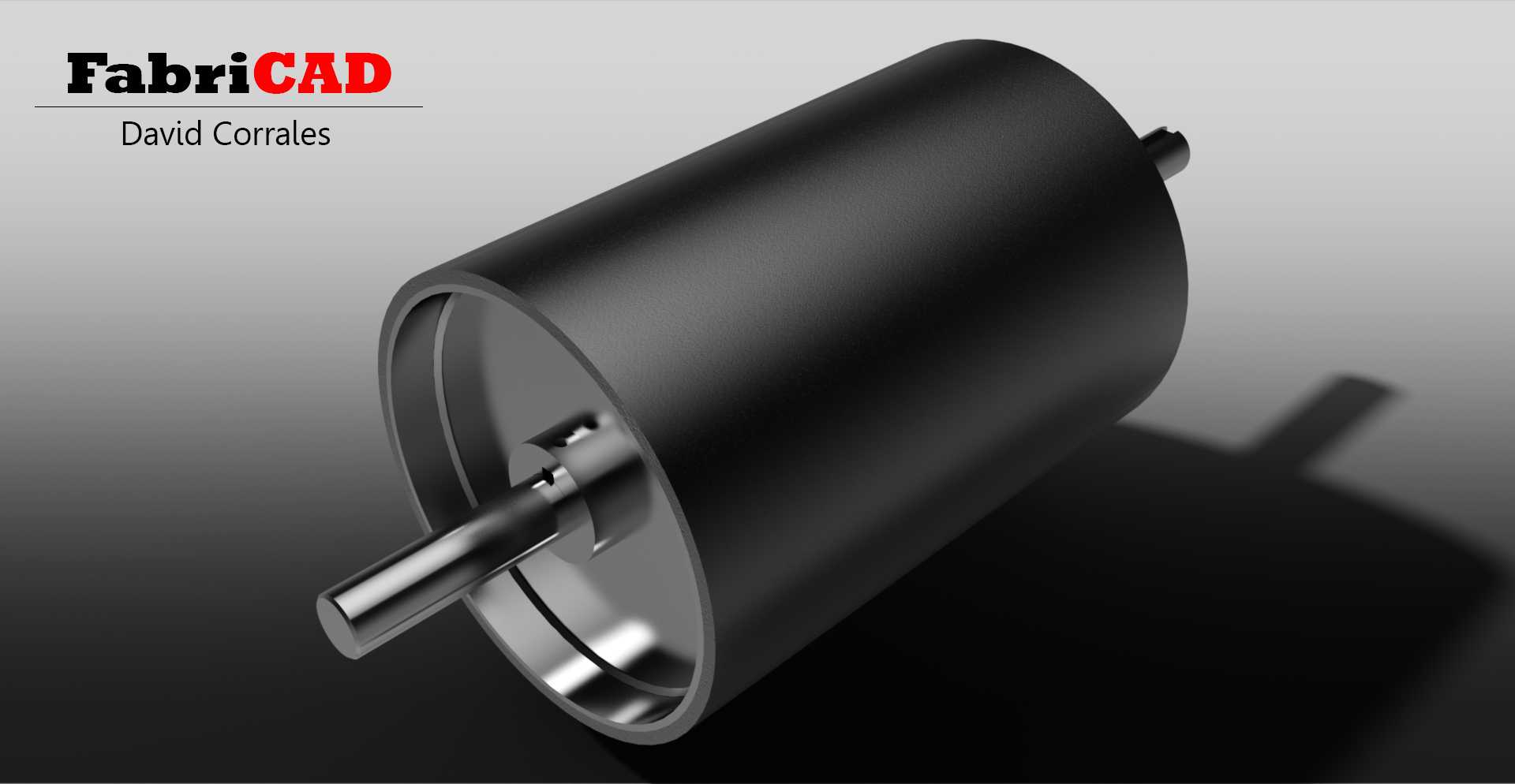

这类鼓带配套的辊筒结构,常见于轻型物料输送、精密带传动机构的张紧与动力传递场景,在小型自动化生产线的物料移送、乐器类传动机构的动力传导、办公设备走带系统中都能见到同结构原理的应用。从结构本身来看,核心的辊体采用薄壁圆筒构型,两端伸出的阶梯轴作为安装与动力传递的接口,轴段与辊体内腔的配合部位做了定位台阶设计,装配时可以直接抵靠辊体内壁的定位端面,避免辊体在轴向上出现窜动,保证带传动过程中鼓带不会出现跑偏、掉带的问题。
设计过程中首先要匹配鼓带的包覆角度,辊体的外圆面做了细微的中高处理,也就是中间直径略大于两端直径,这个细节是为了让鼓带在运转过程中自动对中,抵消带体自身张力不均带来的侧向滑移,很多平带传动的辊筒都会采用这个设计思路,只是不同应用场景下的中高量需要根据带体宽度、运行张力做调整。辊体的壁厚选择需要兼顾刚性与转动惯量,过厚的辊壁会增加整体转动惯量,导致启动、换向过程中出现带体打滑,过薄的辊壁则会在张紧力作用下出现圆度变形,导致带体运行时出现周期性跳动,影响传动精度。
两端伸出的轴段直径是按照安装轴承的内孔尺寸做的匹配设计,轴肩位置预留了轴承安装的定位空间,装配时轴承内圈抵靠轴肩,外圈固定在安装支架的轴承座内,整个辊筒可以绕轴线顺畅转动。轴端的伸出长度需要匹配安装支架的厚度、轴承座的安装尺寸,同时预留锁紧结构的安装空间,避免装配后轴端与支架出现干涉。从安装边界来看,整个辊筒的安装需要保证两端轴的同轴度,一旦两端轴承座的安装孔出现同轴度偏差,会导致辊筒转动卡滞,额外增加传动阻力,长期运行还会造成轴段的疲劳磨损,缩短部件使用寿命。
实际应用中,这类辊筒的表面粗糙度需要控制在合理范围,过于光滑的表面会降低与鼓带之间的摩擦力,导致动力传递过程中出现打滑,过于粗糙的表面则会加速鼓带的磨损,降低带体的使用寿命。辊体与轴的连接方式可以根据负载大小选择,轻载场景下可以采用过盈配合加粘接的方式,重载场景下则需要增加键连接或者焊接固定,保证扭矩传递的可靠性。在做机构布局的时候,需要预留辊筒的径向安装空间,同时要考虑鼓带张紧调节的行程,通常安装支架上会做长圆孔结构,方便调整辊筒的中心距,实现鼓带的张紧力调节,张紧力的调整需要控制在合理范围,过大的张紧力会增加轴承的径向负载,加速轴承磨损,过小的张紧力则会出现打滑、传动精度不足的问题。
从结构功能上看,这个辊筒既可以作为主动辊传递动力,也可以作为从动辊起到张紧、导向的作用,当作为主动辊使用时,轴端需要连接动力输出部件,比如电机输出轴、同步带轮等,这时候轴段需要设计对应的键槽或者扁位,保证扭矩的可靠传递;当作为从动辊使用时,轴段可以做光轴设计,依靠轴承实现自由转动,主要起到支撑鼓带、调整带体走向的作用。在做三维建模的时候,需要重点关注辊体内腔与轴的配合公差、轴段的阶梯尺寸、辊体外圆的中高量这些细节,这些参数直接影响后续实际加工、装配的可行性,也决定了整个带传动机构的运行稳定性。很多新手在做这类辊筒建模的时候容易忽略中高量的设计,或者把轴段的配合尺寸做的没有公差余量,导致实际加工出来的零件装配不上,或者运行时出现带体跑偏的问题,这些都是实际工程中需要重点规避的问题。另外,辊体的动平衡也是需要考虑的因素,尤其是在高速运转的场景下,辊体的质量偏心会导致运行时出现振动,噪音增大,还会影响带体的运行平稳性,所以在设计时要尽量保证辊体的壁厚均匀,轴段与辊体的同轴度控制在公差范围内,必要时还需要做动平衡校正处理。
