面食加工多出口分流装置结构设计

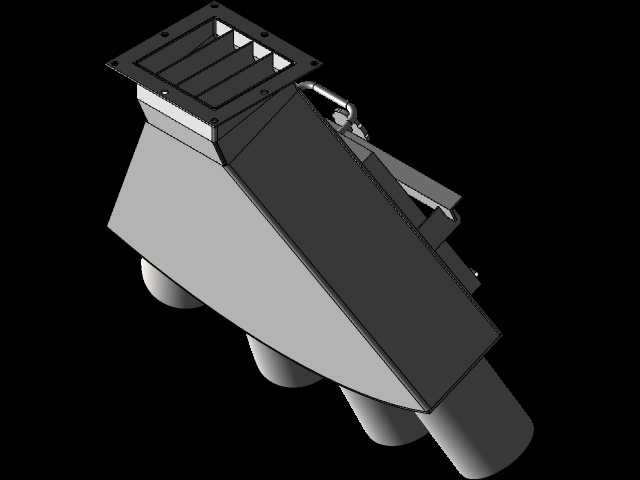

　　在面食连续化生产的产线布局中，单条上游供料端往往需要对接多台下游成型、熟化或包装工位，这时候分流装置的结构合理性直接决定了整条产线的物料输送效率，也会影响后续工位的进料均匀性，避免出现单工位堆料、其余工位断料的生产异常。这款分流装置的整体结构采用上方进料、下方多出口出料的布局，顶部设置带格栅的方形进料接口，可直接对接上游压面机或者熟化输送段的出料端，格栅结构的作用是提前拦截输送过程中混入的面块结团或者硬质异物，避免大块物料进入分流腔后卡滞内部导流结构，也能对进入腔体的面食起到初步梳理的作用，让物料以更均匀的层状状态进入分流区域。

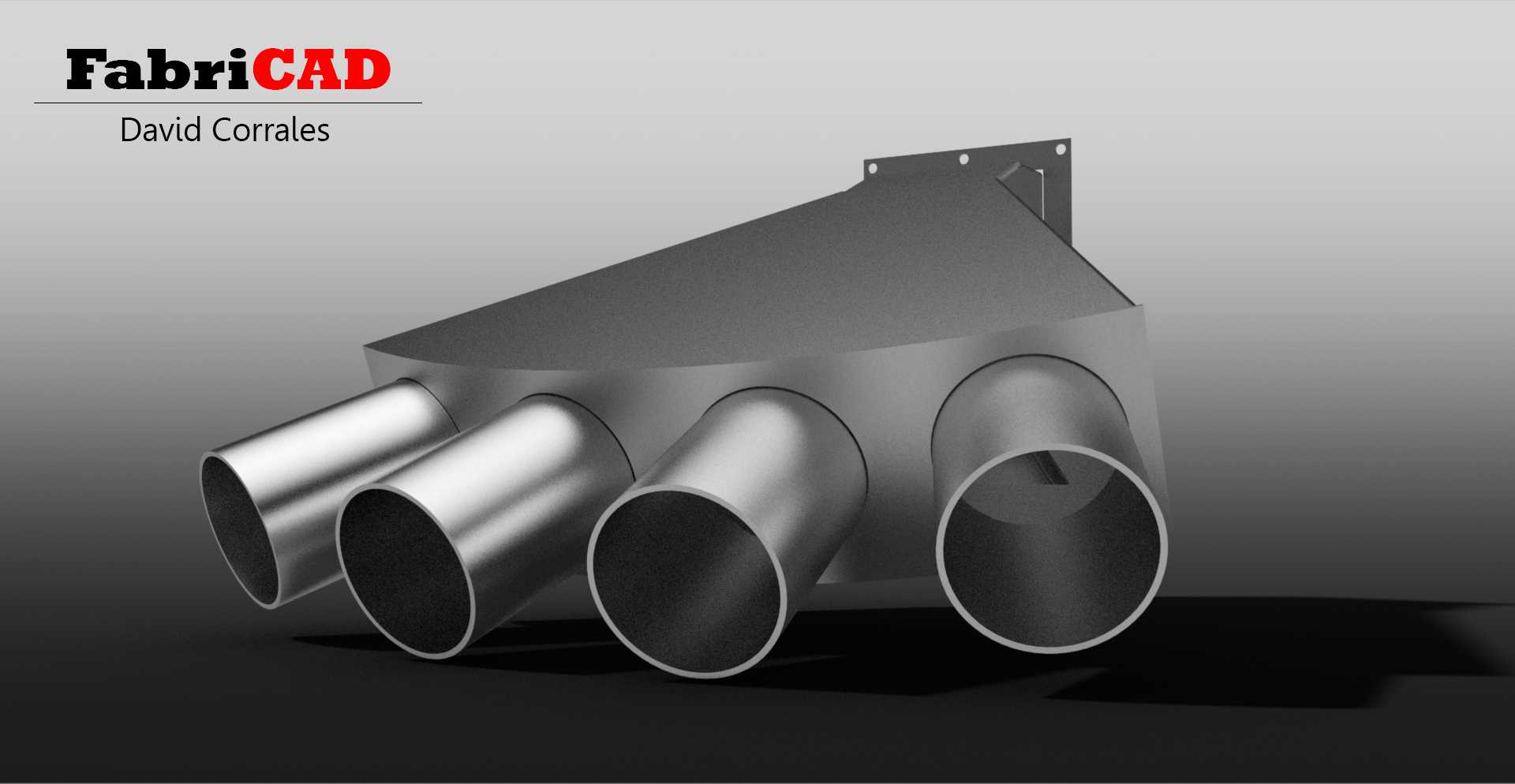

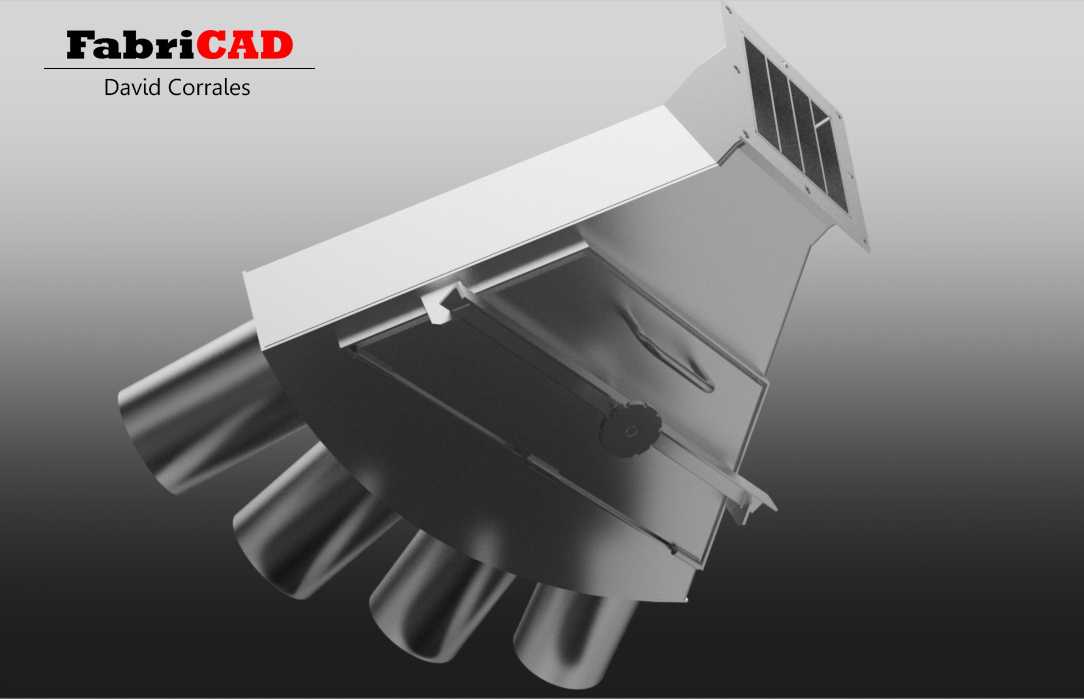

　　从结构设计逻辑来看，分流腔内部设置了可调节角度的导流挡板，挡板通过侧边的调节旋钮实现角度锁定，工程师在现场调试时，可以根据不同面食的质地、下落速度调整挡板的倾斜角度，比如加工韧性较强的鲜面条时，可适当调大挡板倾角，加快物料下滑速度避免粘连；加工质地偏软的面坯或者面片时，可减小挡板倾角，减缓物料下落的冲击力，避免面坯变形破损。下方的四个圆柱形出料口采用等径设计，每个出料口的中心距经过匹配测算，可直接对接标准口径的食品级输送软管或者下游设备的进料口，不需要额外加装变径接头，减少了产线安装时的配件适配工作量。

　　考虑到面食生产场景的清洁需求，整个分流装置的壳体采用圆弧过渡设计，没有容易积料的直角死角，日常生产结束后可以直接打开腔体侧边的快拆结构，对内部挡板和腔体内壁进行冲洗，不会出现面屑残留发霉的卫生隐患。装置的安装边界需要注意，顶部进料法兰的安装平面需要保持水平，倾斜角度不能超过2度，否则会导致进料时物料偏向腔体一侧，造成四个出料口的出料量不均；下方四个出料口的下方需要预留至少150mm的安装空间，方便对接输送管道或者后续设备，也便于日常维护时拆卸管道进行清理。

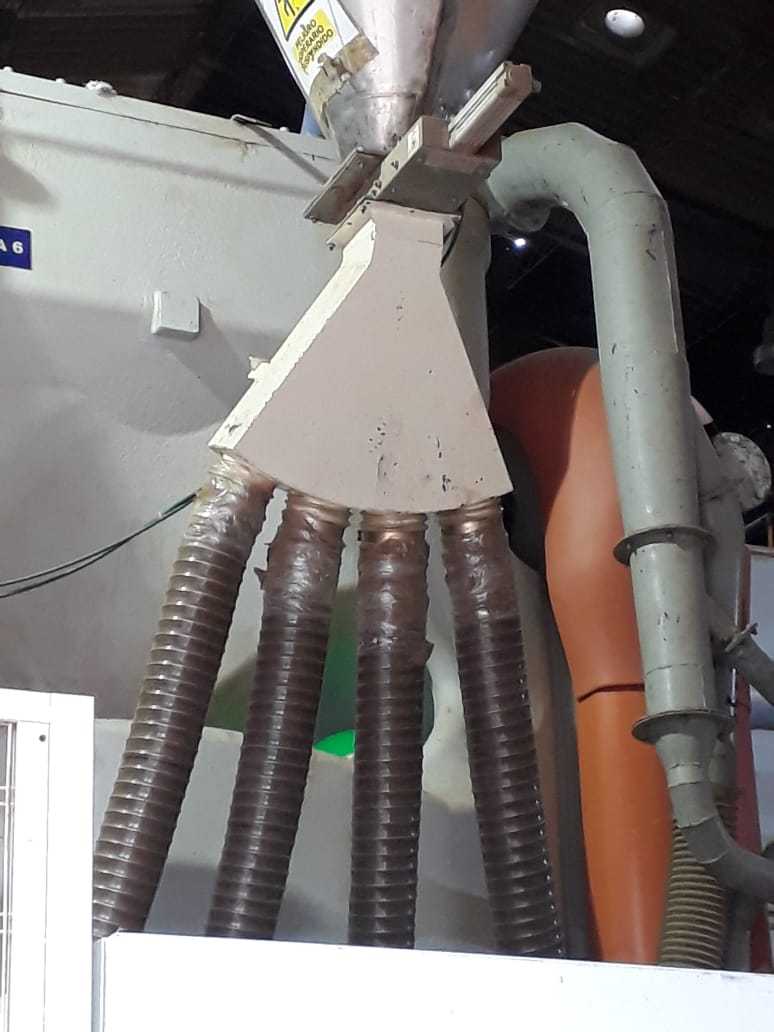

　　在实际生产应用中，这类分流装置不仅可以用在面食加工场景，调整内部挡板的材质和倾角后，也可用于颗粒状、短条状食品物料的多工位分配，比如休闲食品产线的坚果、膨化食品分料，只需要将挡板更换为食品级耐磨塑料材质，调整对应的导流角度即可适配不同物料的分流需求。结构设计时没有采用复杂的传动结构，整体依靠物料自重配合导流挡板实现分流，不需要额外配置动力源，既降低了设备的制造成本，也减少了后期运行时的故障点，不需要定期对传动部件进行润滑维护，很适合食品加工这类对卫生要求高、维护操作需要简便的生产场景。

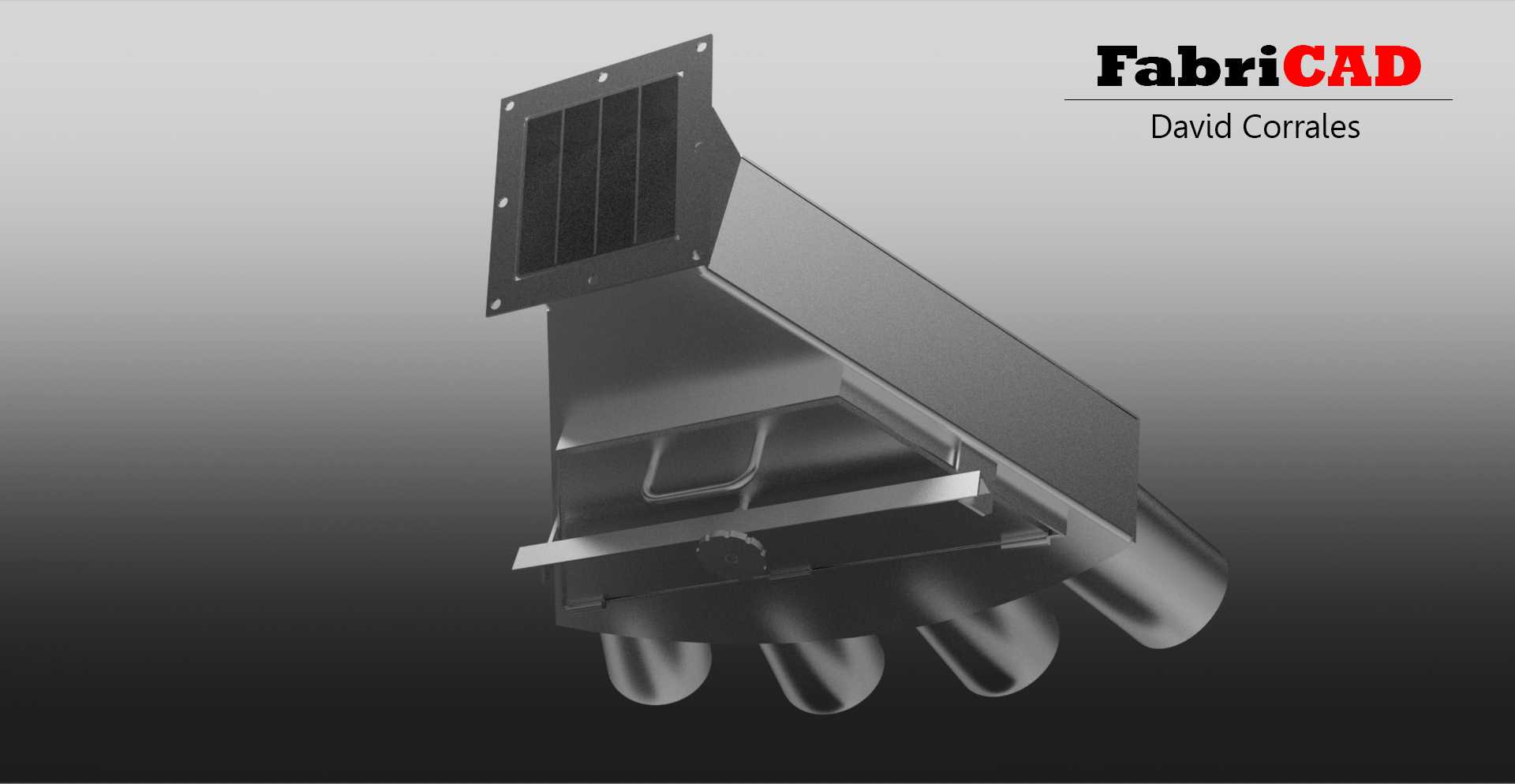

　　从三维建模的细节来看，装置的外壳板材厚度、出料口的翻边强度都经过了受力校核，满负荷运行时腔体不会因为物料的持续冲击出现变形，调节旋钮的位置设置在腔体外侧，操作人员不需要打开设备就可以在生产运行过程中微调挡板角度，实时调整各出口的出料比例，适配不同生产节拍下的分料需求。顶部的格栅条采用圆角设计，不会刮断经过的面条或者划破面坯，格栅的间隙尺寸经过匹配设计，既能拦截过大的结块，也不会阻碍正常尺寸的物料通过，避免造成进料口堵塞。整个装置的外部没有突出的尖锐棱角，所有连接部位都做了倒钝处理，符合食品加工设备的安全设计要求，避免操作人员在设备旁巡检、维护时被磕碰划伤。
