陶瓷生产辊式输送承载设备结构设计

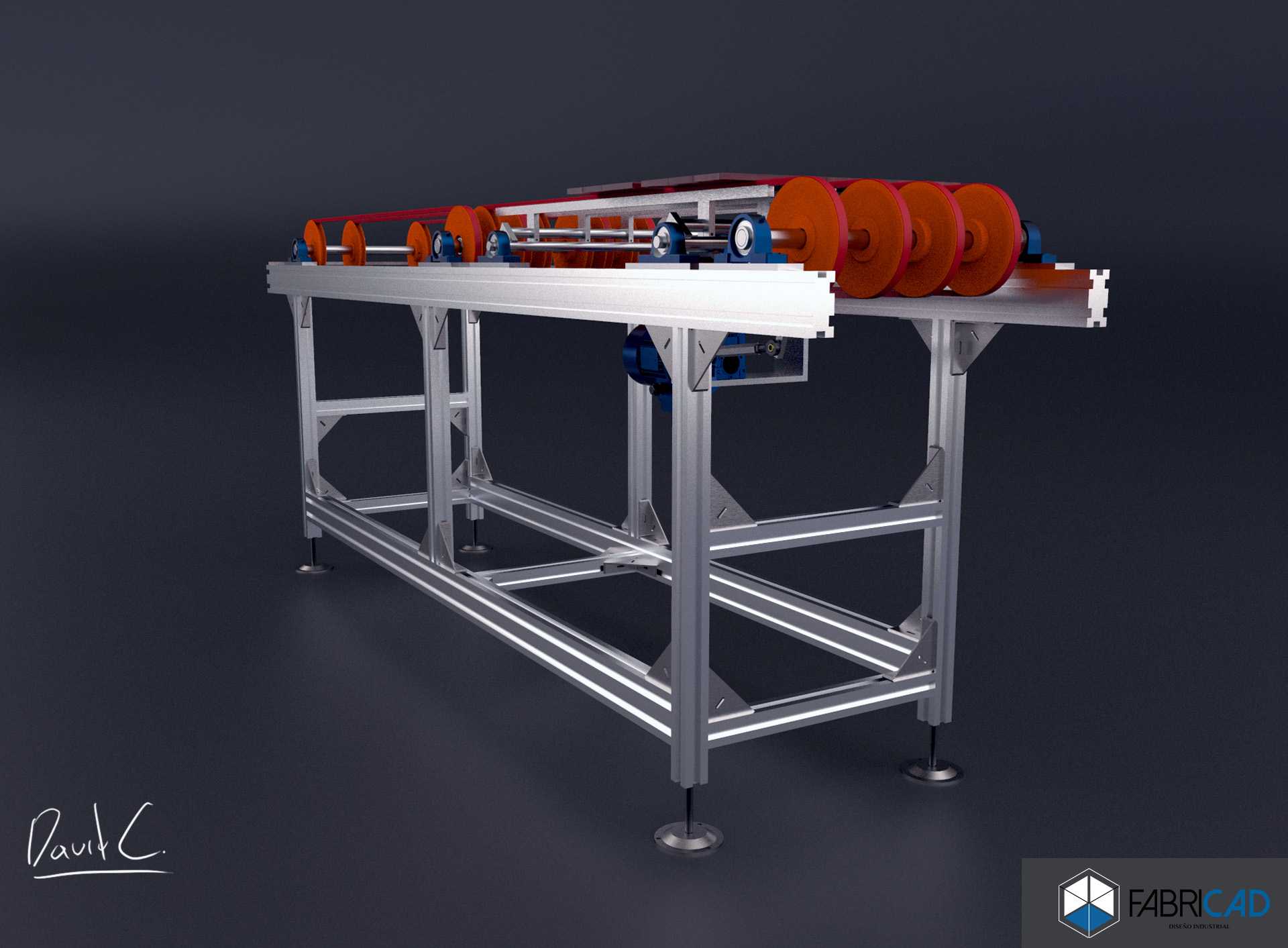

　　这套输送结构主要面向建筑陶瓷、日用陶瓷生产制程中的湿坯、素坯、釉后坯体转运场景，适配窑炉进料、施釉线衔接、磨边线上下料等工位的物料传递需求，可直接对接陶瓷生产整线的不同工序段，替代传统人工转运带来的坯体磕碰、转运效率波动问题。从实际产线适配角度看，该结构的机架采用工业铝型材拼装设计，型材选型兼顾承重与安装灵活性，支脚配置可调脚杯，可适配车间地面存在的30mm以内高度差，安装时无需额外预埋地脚螺栓，仅需通过水平仪校准机架整体平面度即可完成就位，单段机架的长度可根据产线布局需求做模块化拼接，标准段长度适配常规陶瓷砖坯的输送节拍，相邻段对接时仅需通过型材内置的连接块锁紧，无需现场焊接作业，大幅缩短产线改造的安装周期。

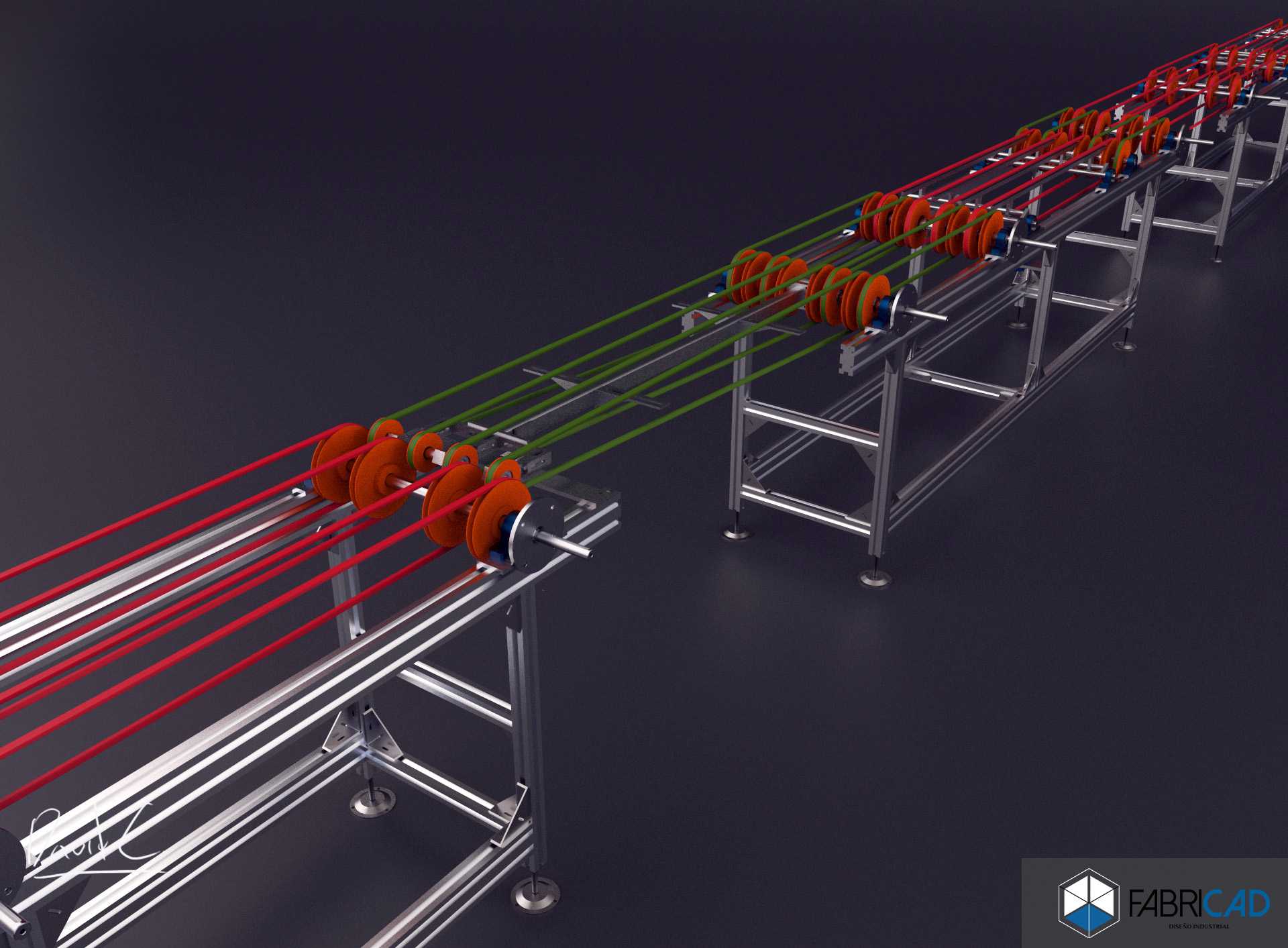

　　设备的输送执行端采用多组平行排布的输送辊搭配平皮带传动的结构，辊轮表面做防滑耐磨处理，避免陶瓷坯体在输送过程中出现打滑偏移，辊轮的间距设置参考常规陶瓷产品的最小尺寸，确保小规格坯体输送时不会出现卡滞、掉落问题，传动端的动力通过皮带传递至各组辊轮，传动比匹配陶瓷产线常规的0.1-0.5m/s输送速度范围，可根据前后工序的节拍需求调整动力输入转速，实现输送速度的无级适配。结构设计阶段充分考虑陶瓷生产现场的粉尘、潮湿工况，所有传动轴承均带密封端盖，避免陶瓷粉尘进入轴承滚道造成磨损卡滞，机架的铝型材表面做阳极氧化处理，抵御釉料喷淋、车间潮气带来的腐蚀问题，设备侧边预留有传感器安装位，可直接加装光电开关、计数传感器，实现坯体到位检测、自动计数、堵料停机等自动化功能，无需额外在机架上钻孔攻丝，适配不同自动化程度的产线升级需求。

　　从安装边界来看，该输送结构的机架整体高度适配陶瓷生产车间常规的作业面高度，操作人员可直接在设备侧边完成坯体质检、瑕疵排查等作业，无需额外垫高操作平台，设备的宽度方向预留有传动组件的安装空间，整体宽度不超出现有陶瓷产线的通道预留尺寸，可直接替换老旧的皮带输送线，无需对现有车间布局做大规模调整。结构的模块化设计还支持后续的功能扩展，比如在机架上加装风刀干燥段、除尘吹扫段、釉面检测工位，所有扩展组件均可通过铝型材的通用槽位直接固定，无需重新设计机架结构。在实际运行过程中，该输送结构的传动路径做了优化，皮带的张紧机构设置在机架端部，日常维护时仅需松开张紧轮的锁紧螺丝即可完成皮带更换，无需拆解整组辊轮，大幅降低日常维护的工时消耗，辊轮采用快拆式安装结构，单根辊轮出现磨损时可单独拆卸更换，无需整段停机拆解，减少产线停线损失。针对陶瓷坯体易磕碰的特性，辊轮的端部做了圆角处理，避免坯体偏移时被锐边磕碰造成残次品，输送面的平面度公差控制在每米0.5mm以内，确保大规格陶瓷薄板输送时不会出现局部受力不均导致的坯体开裂问题。
