微型表贴式电阻与NPO电容电子元件

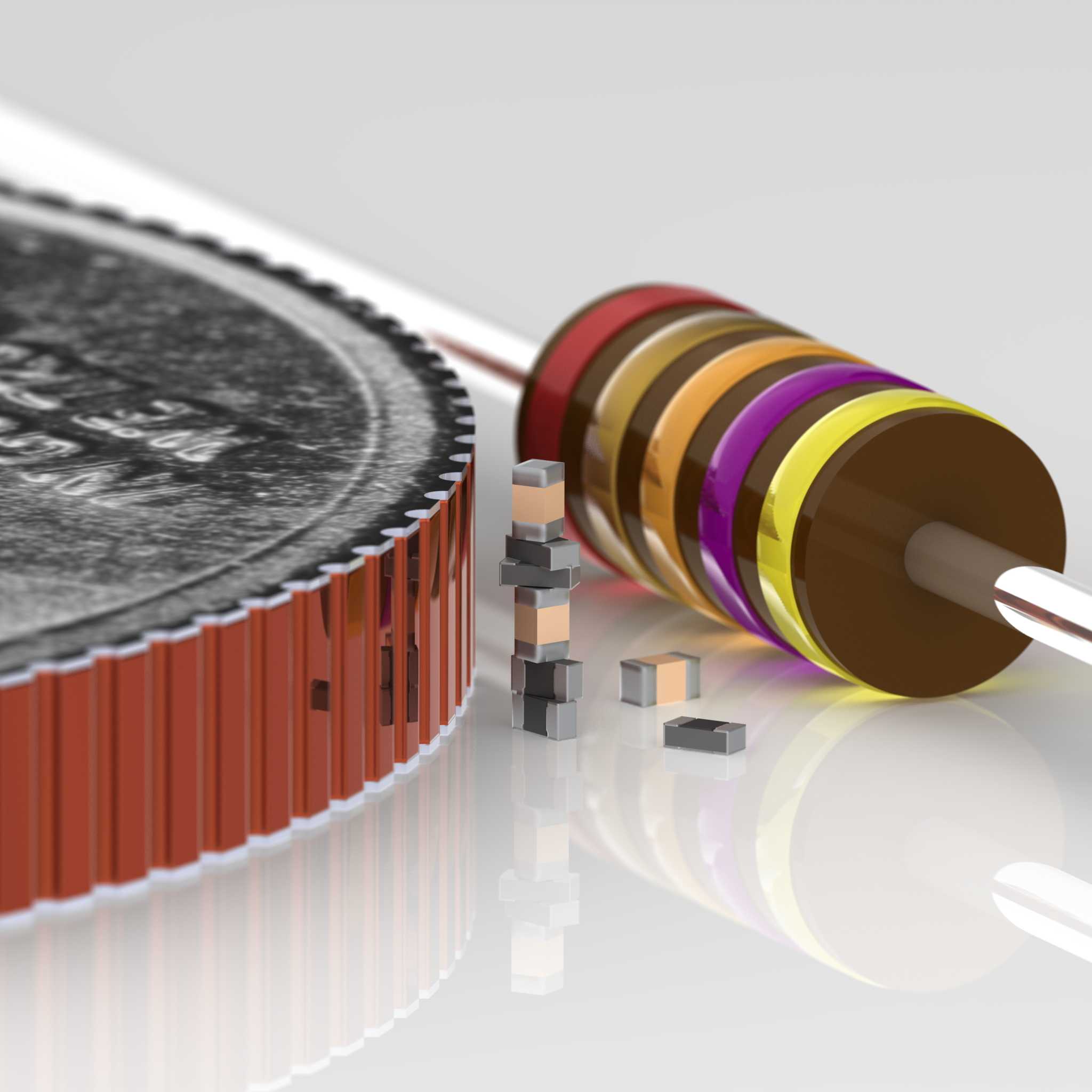

　　在消费电子、工业控制板卡、车载电子模块的高密度PCB布局场景中，这类微型表贴阻容元件是板级电路里用量最大的基础被动器件，承担着电路分压、限流、滤波、信号耦合、阻抗匹配的核心作用，单块功能板卡上的用量往往从几十颗到上千颗不等，其选型与布局直接决定了板卡的信号完整性、电源稳定性与长期工作可靠性。这类01005封装的表贴元件，是当前量产SMT工艺中尺寸规格极小的一档表贴器件，设计时首先要匹配SMT产线的贴装精度边界，元件本体的长宽尺寸控制在0.4mm×0.2mm区间，厚度仅0.15mm左右，焊盘设计需要严格遵循回流焊工艺的润湿要求，焊盘宽度、间距的公差控制在±0.02mm以内，避免出现立碑、偏移、虚焊等贴装缺陷。建模过程中，

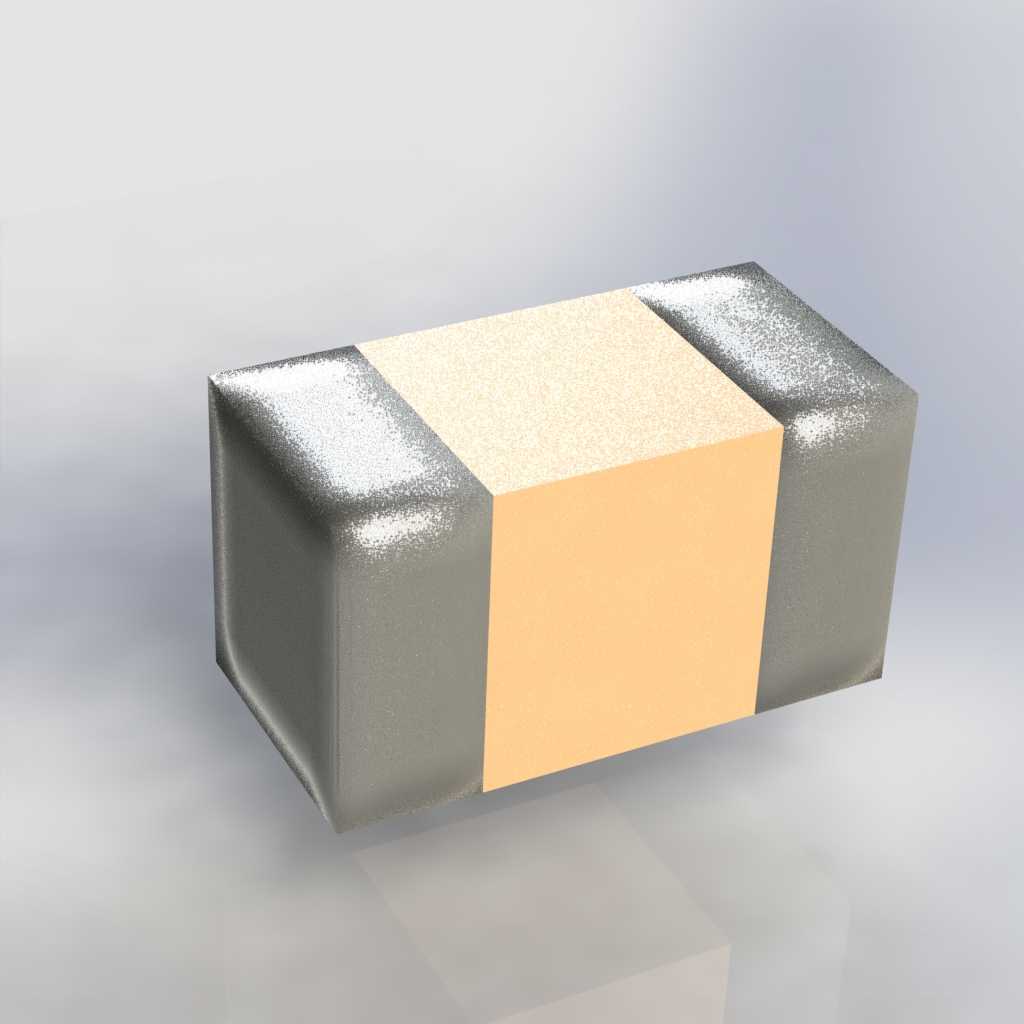

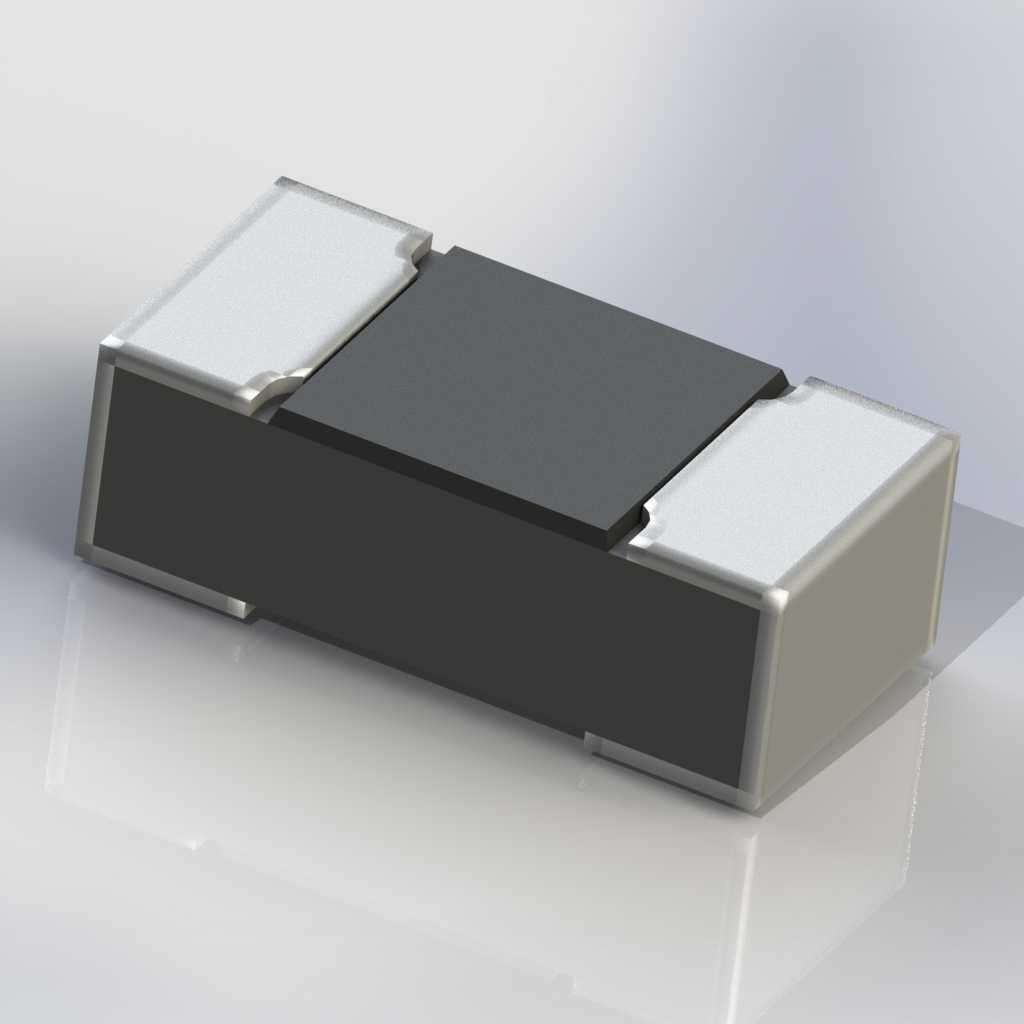

　　首先还原了电阻元件的层叠结构：表层是激光刻蚀的氮化钽电阻层，两端是三层结构的端电极，从内到外分别是镍阻挡层、锡铅焊料层，本体覆盖黑色环氧树脂保护层，边缘做了微小的倒角处理，避免贴装吸嘴取件时出现打滑；而NPO电容的本体则采用多层陶瓷叠层结构，端电极结构与电阻一致，本体呈现陶瓷材质的浅棕色调，介质层采用温度特性稳定的NPO陶瓷材料，容值随温度变化的偏差控制在±30ppm/℃以内，适合高频信号回路、高精度振荡电路的使用场景。设计这类元件的三维模型时，需要重点还原安装后的实际占位高度，因为高密度板卡往往需要做结构干涉检查，尤其是板卡上方有屏蔽罩、结构压条、导热垫的场景，元件的实际高度公差会直接影响整机组装的良率，

　　建模时将元件本体的最高高度、端电极的焊后爬锡高度都做了还原，焊锡圆角按照回流焊后的典型润湿角度设置，方便结构工程师做整板的静态干涉检查。从电路功能角度看，这类微型阻容的额定功率仅0.03125W，电阻的阻值覆盖范围从1Ω到10MΩ，精度档位包含1%、5%两档常用规格，电容的容值覆盖范围从0.2pF到22pF，耐压值达到16V，完全满足便携类电子产品内部低压信号回路的使用需求，比如智能手机的射频前端模块、TWS耳机的主控板、智能手表的传感器信号调理电路，都会大量用到该封装的阻容元件，在极小的板卡空间内实现高密度的电路布线。建模时还考虑了不同厂商物料的外形公差，将本体的尺寸公差、端电极的位置公差都做了参数化预留，工程师在做器件库建模时，

　　可以直接调用该模型调整参数匹配不同厂商的物料规格，不需要重复绘制基础外形。另外在布局参考上，这类元件的焊盘间距需要满足DFM设计规则，两个相邻同封装元件的焊盘边缘间距至少保留0.15mm以上，避免SMT印刷锡膏时出现连锡缺陷，模型中也还原了焊盘的推荐尺寸，方便PCB Layout工程师在做封装设计时直接参考外形边界，调整丝印框与禁布区的范围。需要注意的是，这类微型元件不适合手工焊接场景，必须搭配高精度高速贴片机进行量产贴装，吸嘴需要采用对应01005封装的专用吸嘴，吸嘴内径控制在0.15mm左右，避免取件时出现漏吸、元件破损的问题，模型中还原的元件顶面平整度，也可以给贴装工艺的吸嘴选型提供参考，顶面的平面度公差控制在0.01mm以内，保证吸嘴取件时的气密性。在高频电路应用场景中，这类元件的寄生参数控制尤为关键，NPO电容的串联等效电阻、寄生电感都远小于普通X7R材质电容，在GHz级别的射频回路中不会出现明显的自谐振问题，电阻的高频等效模型也还原了端电极的寄生电感参数，方便信号完整性工程师做链路仿真时调用模型，评估不同布局位置下的信号损耗情况。从结构可靠性角度，这类元件的端电极结合力需要满足至少5N的推力要求，模型中还原的端电极与本体的结合面结构，也可以给可靠性测试做受力分析参考，模拟跌落、振动场景下元件焊点的应力分布，提前优化焊盘形状与布局位置，降低量产阶段的焊点失效风险。
