精密机加工异形连接臂杆结构设计

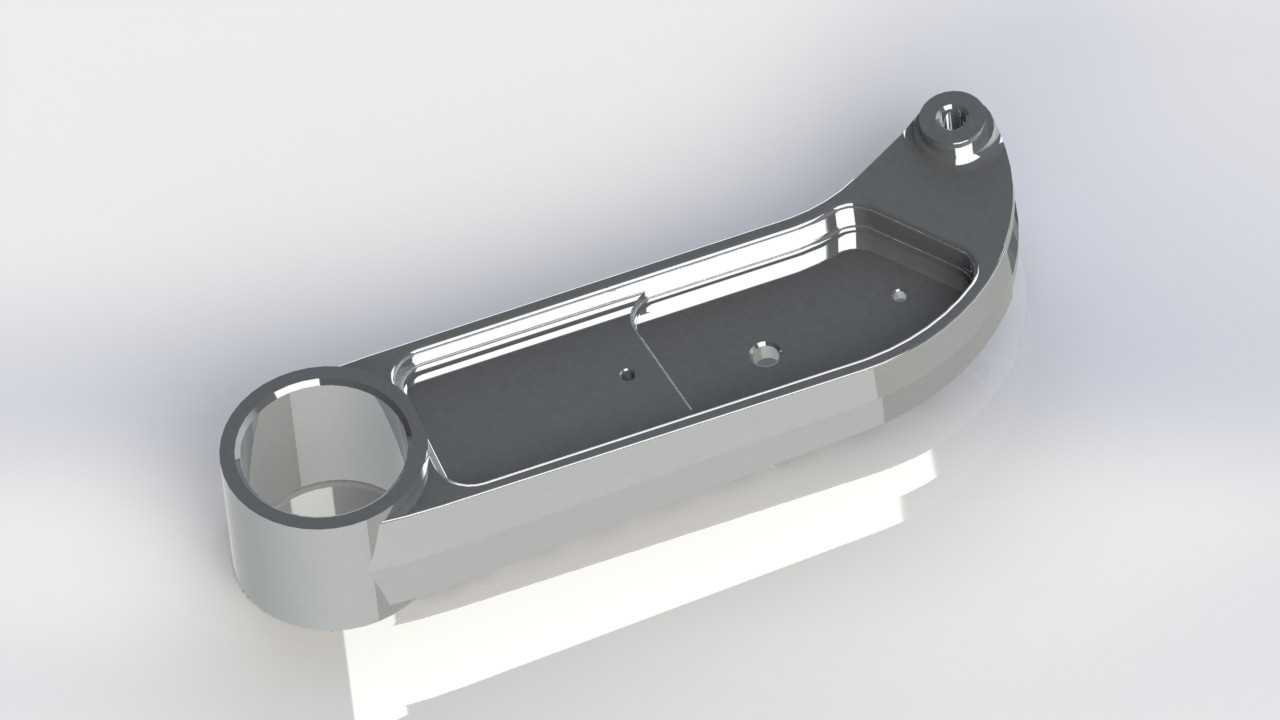

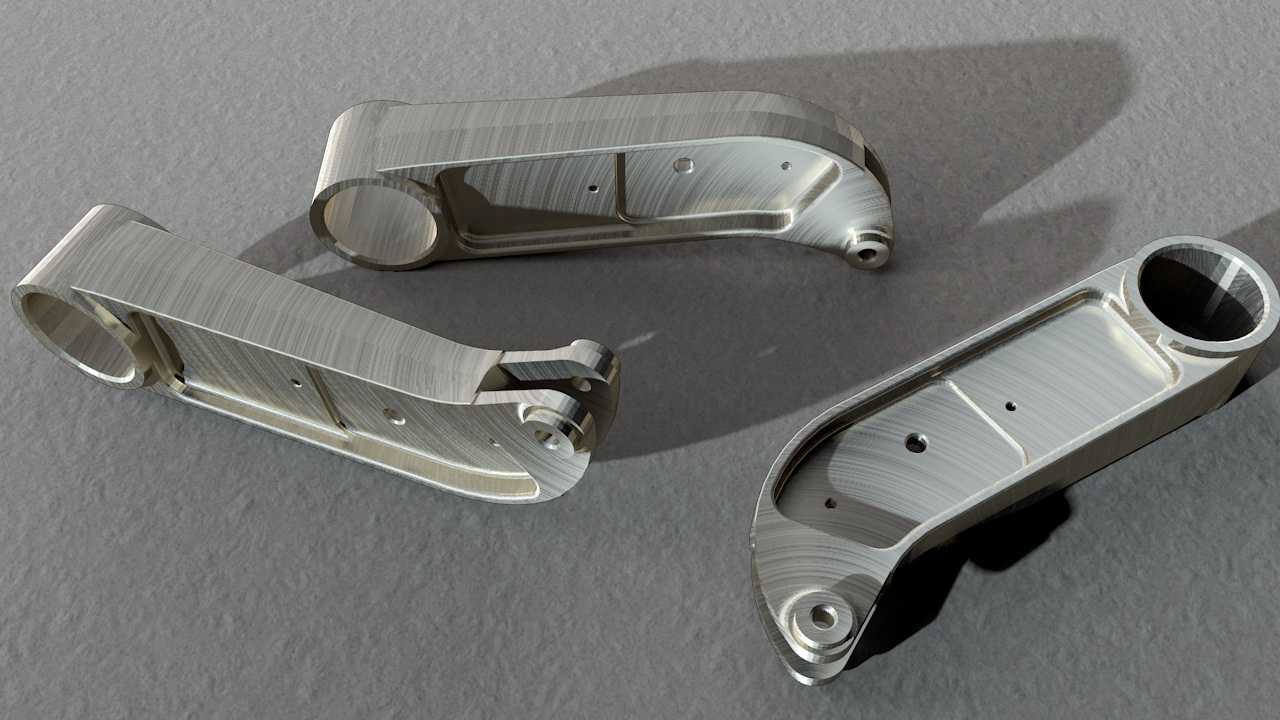

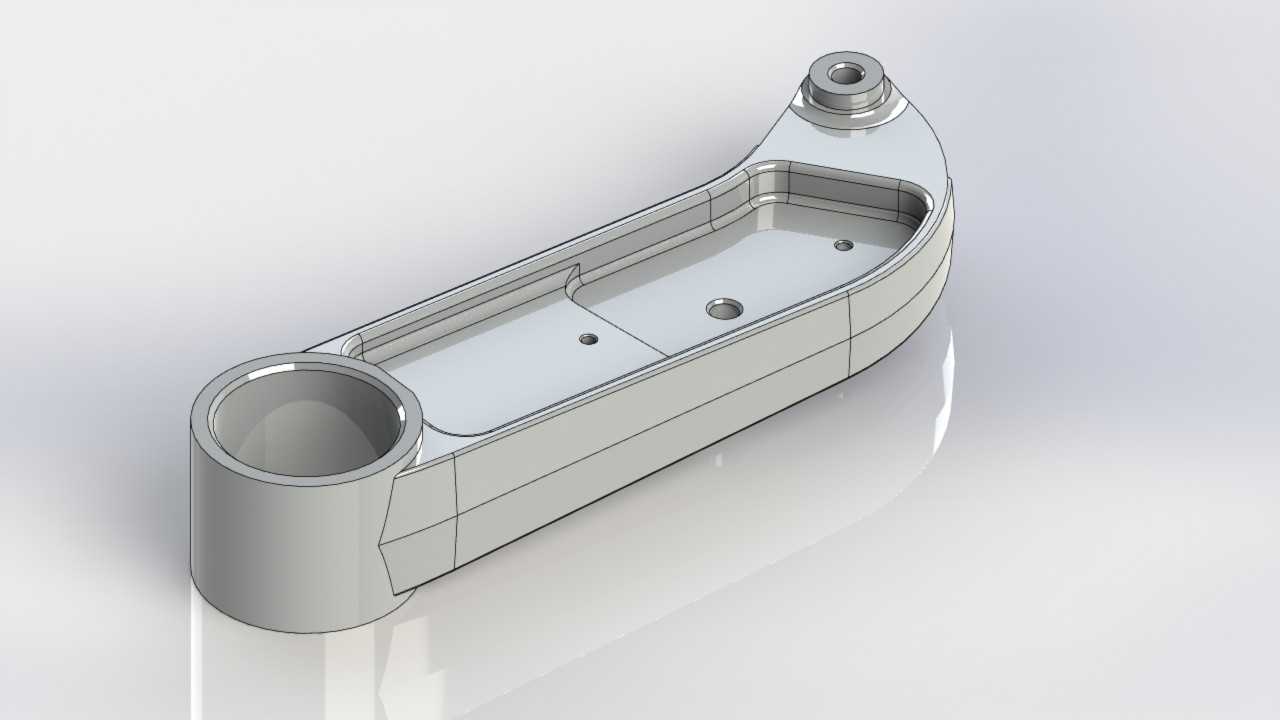

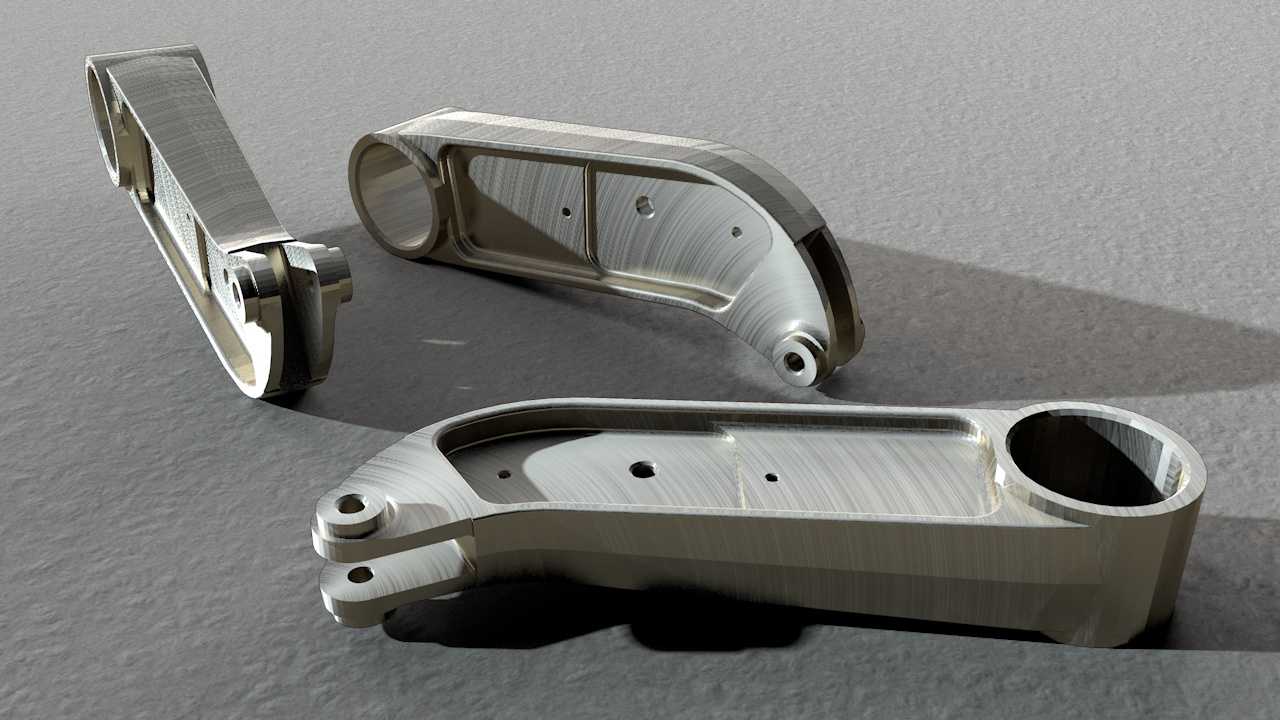

　　这款异形连接臂杆属于精密机加工类传动承载构件，在轻工自动化输送线、小型专用作业设备的执行端联动结构中应用十分广泛，日常工况下主要承担相邻运动部件之间的动力传递、运动轨迹约束以及静态载荷承载作用，区别于标准等截面连杆，该零件采用非对称变截面结构设计，能够在有限安装空间内同时满足多方向的受力要求，避免传统直杆类零件在偏载工况下容易出现的应力集中问题。从实际安装适配角度来看，该零件的大端采用整圆通孔设计，孔内壁预留了精加工余量，装配时可与配套的衬套、铰接销轴实现过渡配合，能够承受铰接位置的径向交变载荷，孔端边缘做了小尺寸倒角处理，既可以去除机加工产生的毛刺飞边，也能在装配过程中起到导向作用，避免压装衬套时出现刮伤配合面的问题。

　　零件的小端采用分叉式双耳结构，两个耳片上分别设置同轴的铰接孔，耳片之间的间隙尺寸经过严格公差控制，能够刚好卡入配套的摆杆接头，装配后铰接位置的轴向窜动量控制在极小范围内，不会因为间隙过大导致运动过程中出现冲击异响，也不会因为间隙过小出现转动卡滞的问题。在结构设计思路上，该零件的杆身主体采用了挖槽减重设计，在杆身非主要受力的平面区域铣削出深度均匀的凹槽，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能降低零件自身重量，减少运动过程中的惯性冲击，这一设计对于需要高频往复摆动的联动结构来说尤为重要，能够有效降低驱动端的动力损耗，提升整套机构的动态响应速度。杆身的过渡区域全部采用大圆弧平滑过渡，没有尖锐的直角转角，

　　从根源上避免了应力集中点的出现，在承受瞬时冲击载荷时，应力能够沿着圆弧面均匀分散，不会在转角位置出现裂纹萌生的情况，大幅提升零件的疲劳使用寿命。零件的外形轮廓完全适配安装空间的边界要求，整体长度方向的尺寸经过精准核算，安装后不会和周边的机架、管线等部件发生运动干涉，杆身侧面预留的多个小直径螺纹孔，可用于安装行程触发挡片、位置传感器支架等附属配件，不需要在后期装配时额外进行钻孔攻丝作业，减少现场装配的加工工作量。从加工工艺适配性来看，该零件的所有加工面都设置了合理的拔模斜度与退刀空间，适合采用五轴加工中心一次装夹完成大部分面的铣削加工，能够减少多次装夹带来的形位公差误差，保证大端铰接孔与小端双耳孔的平行度、同轴度满足设计要求，

　　零件的表面采用均匀的机加工纹理处理，没有多余的涂层设计，能够直接观察到金属基体的加工质量，方便质检环节排查表面裂纹、加工振纹等缺陷。在实际工况运行中，该零件的受力方向经过反复校核，杆身的截面厚度变化完全匹配不同位置的弯矩分布，在受力较大的铰接位置附近截面厚度更大，向杆身中部逐渐过渡到合理厚度，既不会因为截面过大造成材料浪费，也不会因为截面不足导致受力变形。零件的安装定位基准选择大端孔的中心轴线与杆身的基准平面，装配时能够快速实现定位找正，不需要复杂的调整工装就可以保证安装位置精度，适配多种不同规格的铰接销轴与连接衬套，可在一定范围内替换同类型不同载荷等级的连杆部件，具备较好的通用适配性。
