带防溢接油托盘的车间润滑油存放架

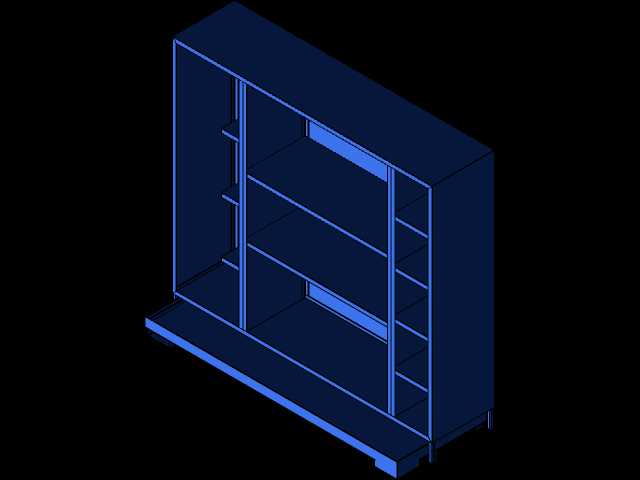

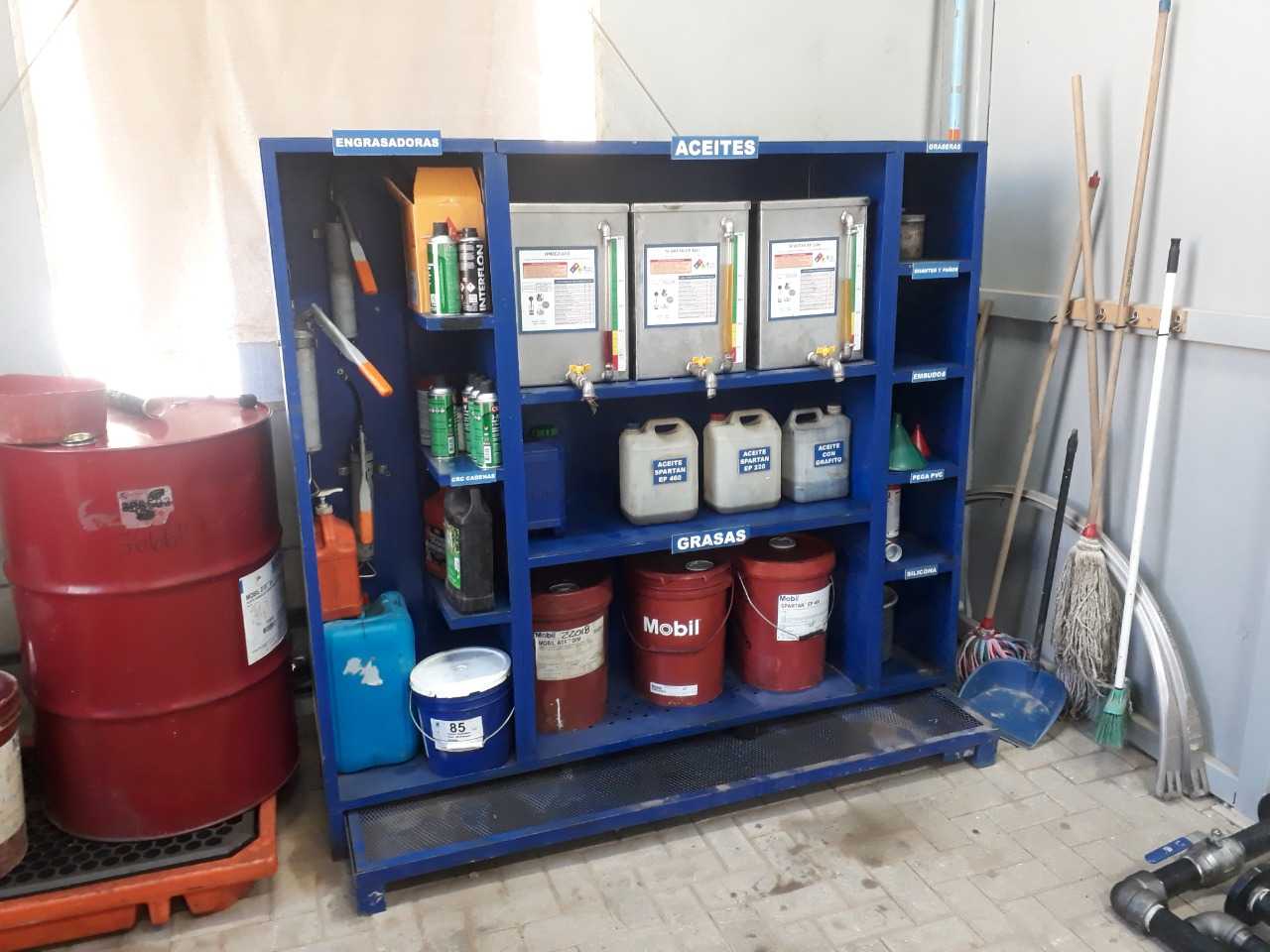

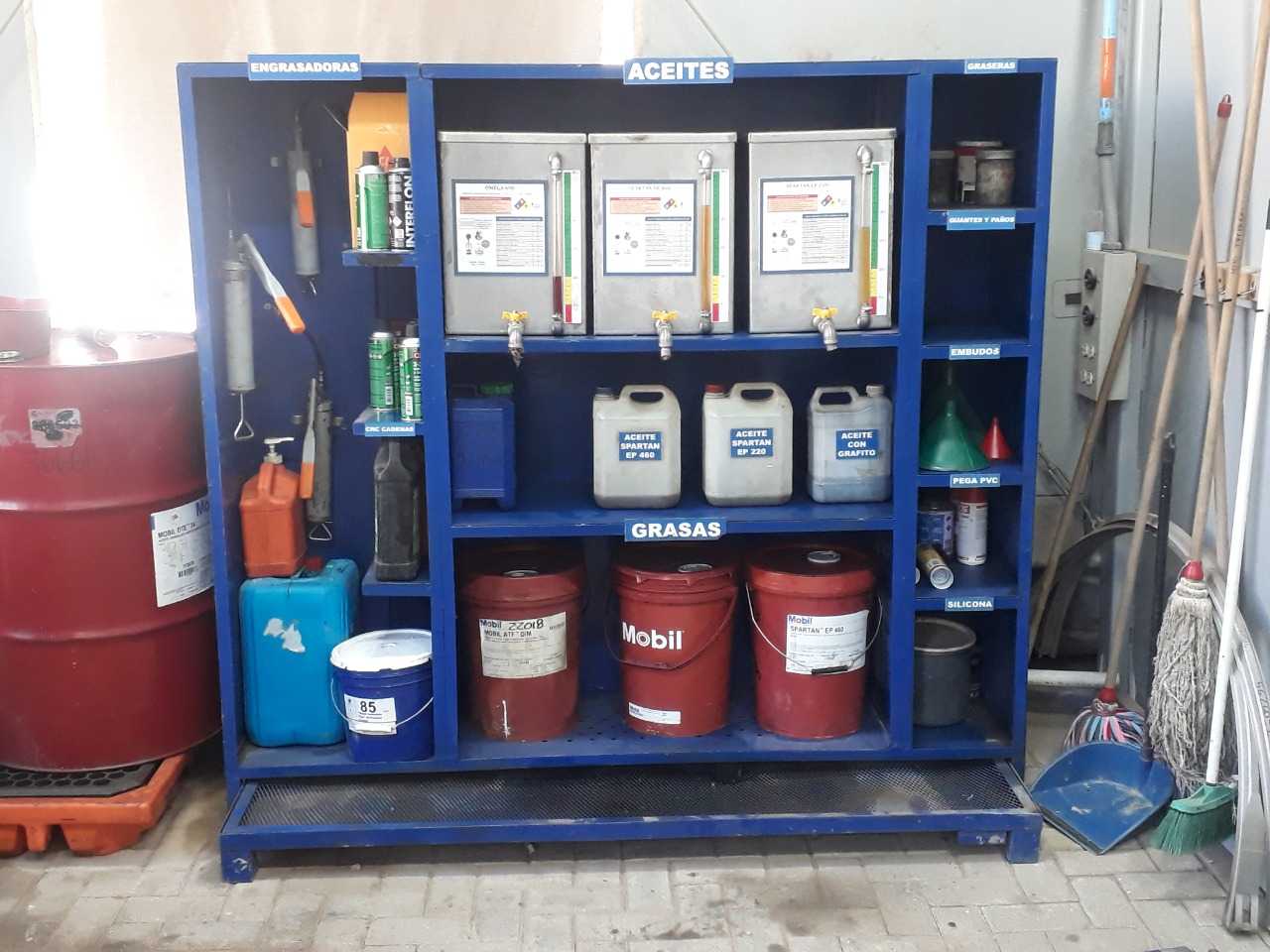

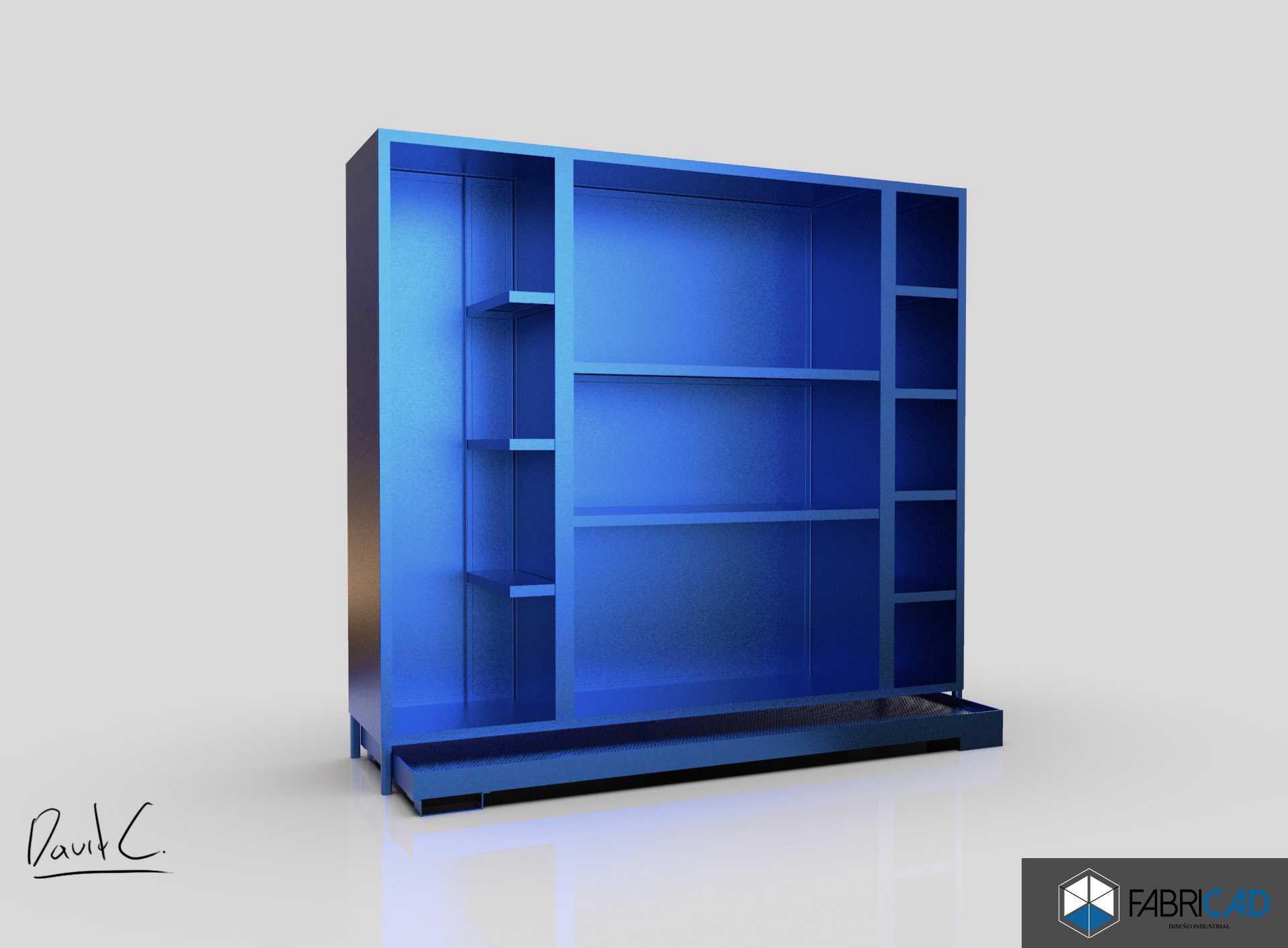

　　这款带防溢托盘的润滑油存放架，主要面向机械加工车间、设备维保站点、汽修作业区这类需要集中存放润滑油品的场景设计，解决传统油品零散堆放易碰倒、泄漏后污染地面、取用动线混乱的实际问题。从结构设计逻辑来看，整体采用落地式立式框架布局，主体支撑框架采用等截面矩形型材焊接成型，所有型材拼接处做满焊打磨处理，避免焊缝处残留油污难以清理，框架整体做蓝色喷塑表面处理，既适配多数工业车间的设备涂装风格，也能抵御油品飞溅带来的腐蚀，延长架体使用寿命。架体的储物分区做了差异化设计，左侧设置多层窄幅置物格，单格高度适配小规格润滑油壶、润滑脂罐的存放尺寸，格板采用带2mm高度翻边的平板设计，防止小规格容器滑落；中部为三层通宽大格，

　　每层格板的承重载荷按照单格满放20L标准润滑油桶的重量做冗余设计，格板与框架采用可拆卸式螺栓连接，后期可根据存放容器的高度调整层间距，适配不同规格的油品容器；右侧设置多层小尺寸分格，专门用于存放加油枪、油漏斗、擦拭抹布这类油品取用辅助工具，实现油品与取用工具的同区收纳，减少作业人员取物的走动距离。架体最底部集成一体化的防溢接油托盘，托盘深度设计为50mm，边缘做圆弧过渡处理，避免清理时残留清洁死角，托盘的容积按照架体上最大单桶油品完全泄漏的容量做1.2倍冗余设计，一旦上层容器出现倾倒、滴漏，泄漏的油品会全部汇集在底部托盘内，不会直接流到地面造成地面湿滑、污染地坪，也方便后期统一收集处理废油，符合车间5S管理与安全生产的相关要求。

　　从安装边界来看，架体整体宽度控制在1.8米以内，深度为0.6米，整体高度为2米，不需要额外做墙面固定，直接落地放置即可保持稳定，架体底部四个角设置可调式防滑支撑脚，可根据车间地面的平整度调整支撑高度，避免架体出现倾斜晃动，支撑脚采用耐油橡胶材质，既可以增大与地面的摩擦力，也能防止油品长期浸泡腐蚀支撑脚。在实际使用场景中，这类存放架通常布置在车间设备集中区域的边角位置、维保工位旁的专用存储区，距离油品取用点的动线长度不超过10米，既不占用主通道的通行空间，也能减少作业人员取用油品的往返时间。架体的层板边缘没有突出的尖锐棱角，所有外露的型材端面都做了封边处理，避免作业人员取放物品时被磕碰划伤。考虑到车间内可能存在的叉车转运需求，

　　架体底部托盘的下方预留了100mm的高度空间，方便手动液压叉车的叉臂伸入，需要调整架体摆放位置时，不需要完全清空架上的物品，可直接通过叉车短距离转运，降低移位的作业强度。在细节设计上，架体左侧窄格的层板做了微倾斜角度设计，倾斜角度为3度，小规格油壶放置时会自然靠向架体后侧，避免取放相邻物品时碰倒油壶；中部大格的后侧设置了限位挡条，挡条高度为30mm，防止大规格油桶放置时过度靠后贴墙，预留出20mm的通风间隙，避免桶身长期贴墙积灰受潮。右侧工具格的每层都做了分隔条，可将不同类型的加油工具分开放置，避免工具混放杂乱，取用的时候翻找浪费时间。底部接油托盘的一侧设置了带堵头的排油口，日常清理托盘内的积油时，不需要人工舀出，打开堵头即可将积油引流到废油收集桶内，降低清洁维护的工作量。整个架体的结构没有复杂的传动或者活动部件，后期维护只需要定期检查螺栓连接是否松动、喷塑层是否有破损脱落即可，维护成本极低，适合各类需要规范存放润滑油品的工业作业场景使用。
