多用途川字底木质仓储物流托盘结构

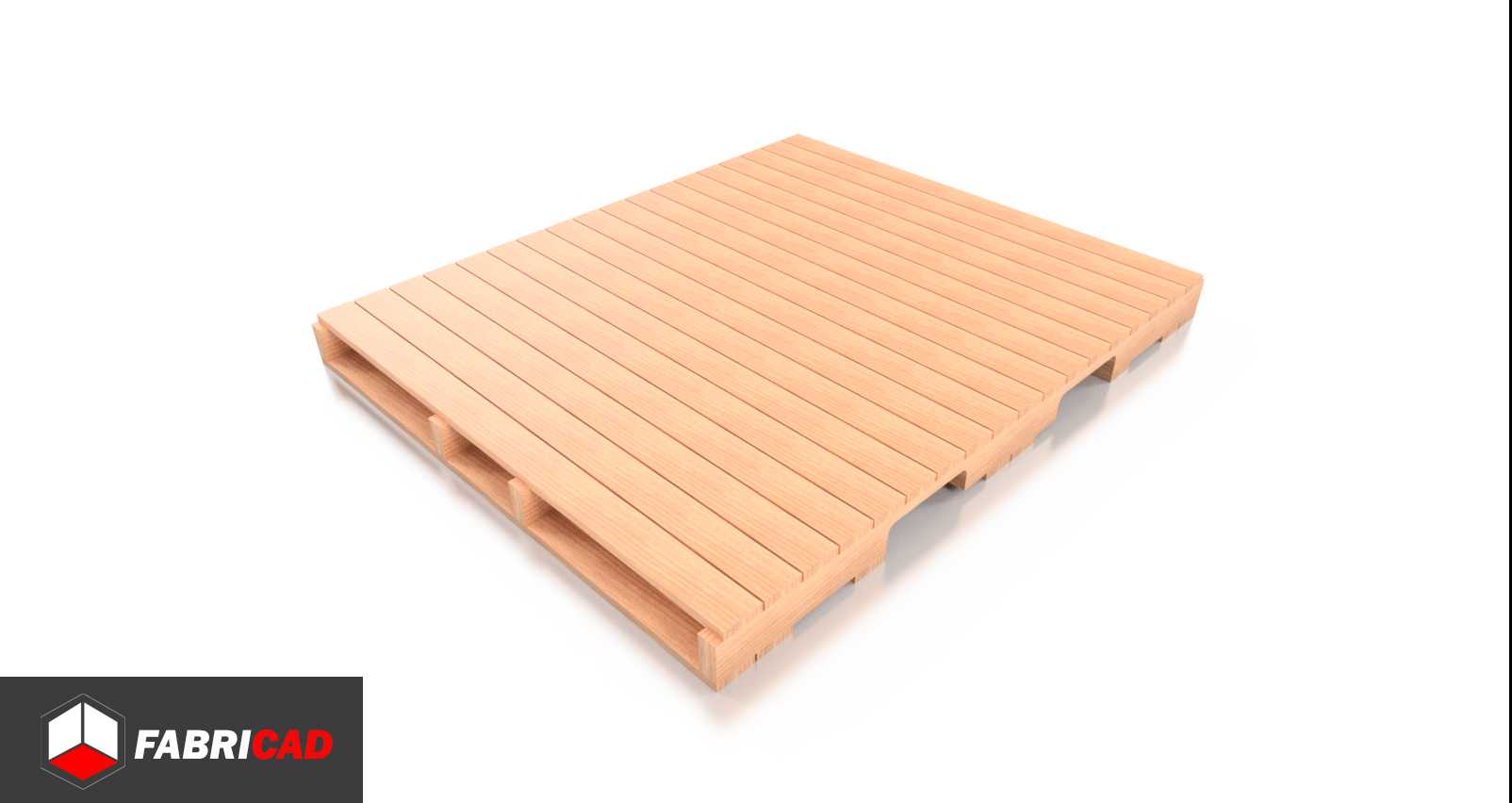

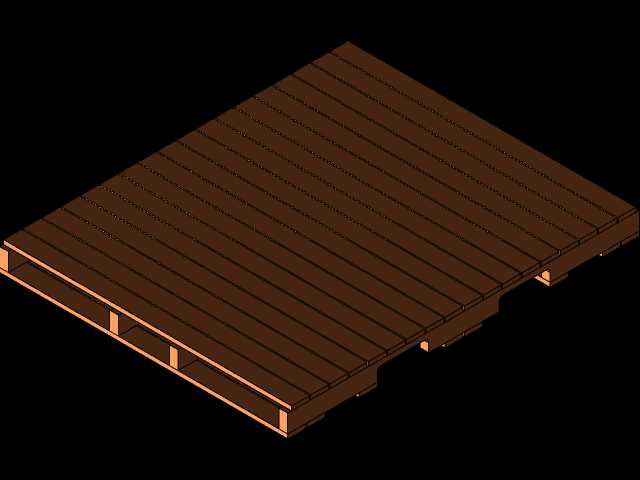

　　在仓储与厂内物流周转环节，木质托盘是目前应用覆盖范围最广的单元化载具，这款川字底结构的木质托盘，适配绝大多数常规仓储作业场景，从生产车间的线边暂存、成品仓的堆码存储，到干线运输的单元化组托，再到第三方物流的周转调拨，都能满足基础承载需求。设计之初优先考虑了通用叉车作业的适配性，底部三个纵向支撑梁形成的两个叉车位，既可以满足手动液压搬运车从前后两个方向进叉作业，也能适配平衡重式叉车、前移式叉车的货叉插入需求，不需要额外调整作业方向，能有效减少厂内物流作业的调整等待时间。面板采用等间距密排铺板结构，铺板之间预留了均匀的伸缩缝隙，避免木材因温湿度变化产生胀缩变形导致面板起拱，同时缝隙也能满足部分仓储场景的通风沥水需求，

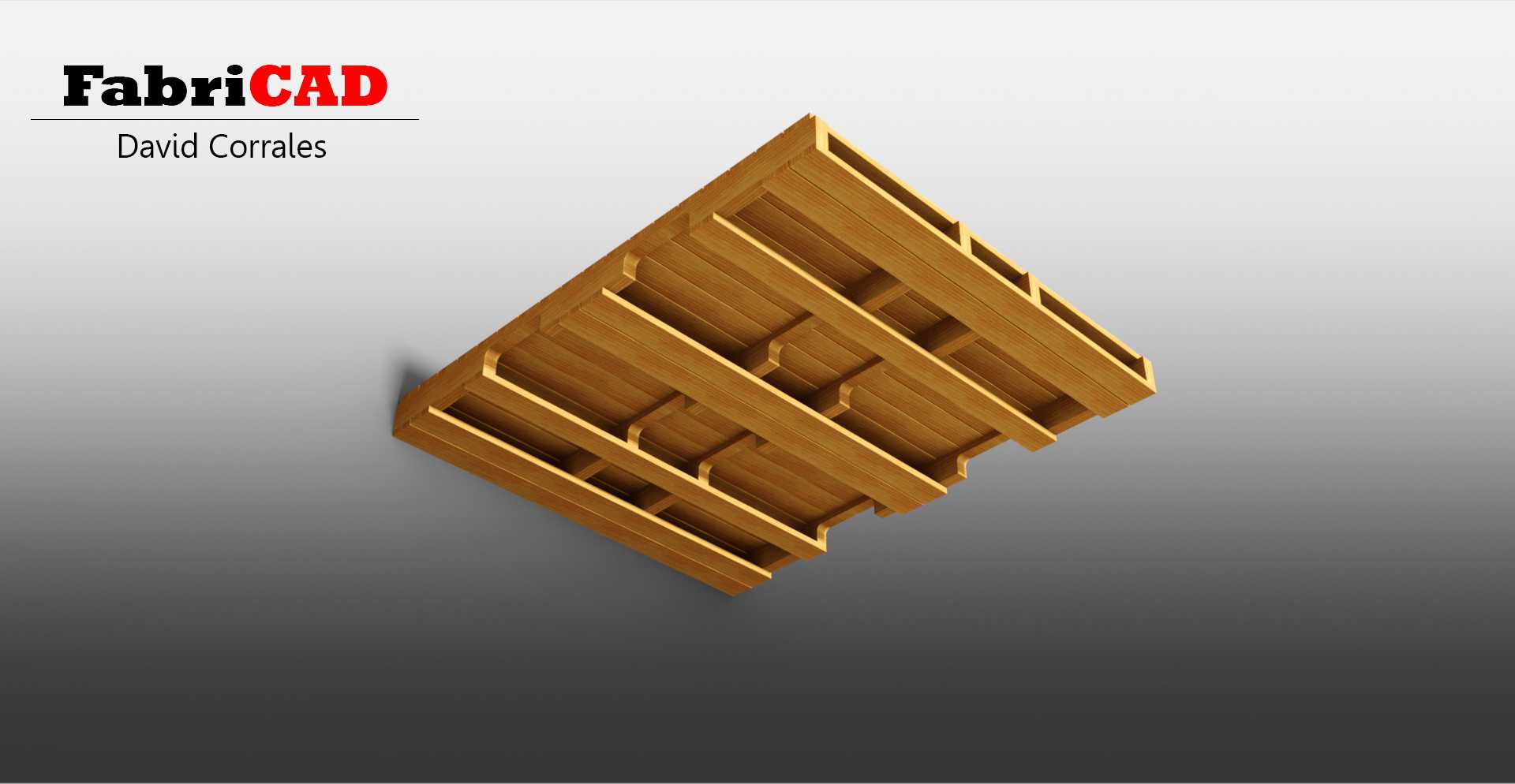

　　比如存放带少量冷凝水的周转箱、生鲜周转筐时，不会在托盘表面积水浸泡货物底部。铺板的厚度经过受力校核，在均匀承载1吨静载、0.5吨动载的常规工况下，铺板中部的扰度控制在允许范围内，不会出现铺板断裂、下弯变形的情况，边缘的铺板做了轻微的倒角处理，避免货物组托时剐蹭包装纸箱，也能减少叉车作业时货叉顶撞造成的铺板边缘劈裂问题。底部的三个纵向支撑墩采用实木方料拼接，与面板之间采用气钉加斜向钉接的固定方式，相比单纯的直钉固定，抗侧向拉扯的能力提升明显，在叉车带货叉急停、转向的工况下，不会出现面板与底墩分离的情况。支撑墩的高度统一设置为标准的100mm，这个尺寸既满足手动液压车的最低进叉高度要求，也能适配绝大多数自动化立体库的货架承载位尺寸，

　　不需要额外调整货架的支撑梁高度，就能直接上架存储。托盘的整体外形尺寸采用了常用的1200mm*800mm欧标规格，这个尺寸刚好适配标准集装箱的内部宽度，在集装箱装柜时可以并排摆放两个托盘，最大化利用集装箱的内部装载空间，不会出现尺寸浪费或者装不下的情况。在设计过程中也考虑了木质托盘的维修便利性，所有铺板和底墩都是标准化的木料尺寸，当某一块铺板出现断裂损坏时，不需要整体报废托盘，只需要拆除损坏的铺板，替换同尺寸的木料即可重新投入使用，能有效降低企业的载具采购成本。托盘的四个角做了圆角处理，避免厂内周转时边角磕碰人员、设备或者其他货物，相比直角结构的托盘，圆角结构的边角磕碰损坏率能降低四成左右，有效延长托盘的实际使用寿命。

　　另外川字底的结构设计也满足托盘堆码的需求，空托盘存放时，上层托盘的底梁可以刚好嵌入下层托盘的面板间隙中，堆码高度更高也更稳定，不会出现空托盘堆垛滑落的情况，能减少空托盘存储时的占地面积。对于需要进行覆膜打包的组托货物，密排的面板结构也能让缠绕膜更好地贴合托盘底部，不会因为面板间隙过大导致缠绕膜塌陷，保证整托货物的打包紧固性，在长途运输过程中不会出现货物散垛的问题。在实际使用中，这款托盘也适配自动化输送线的作业需求，底部支撑梁的宽度和间距符合辊筒输送线的尺寸要求，在输送线上传输时不会出现卡滞、倾斜的情况，可以直接接入自动化仓储的出入库输送系统，不需要额外更换专用载具。
