橡胶警棍成型模具结构设计

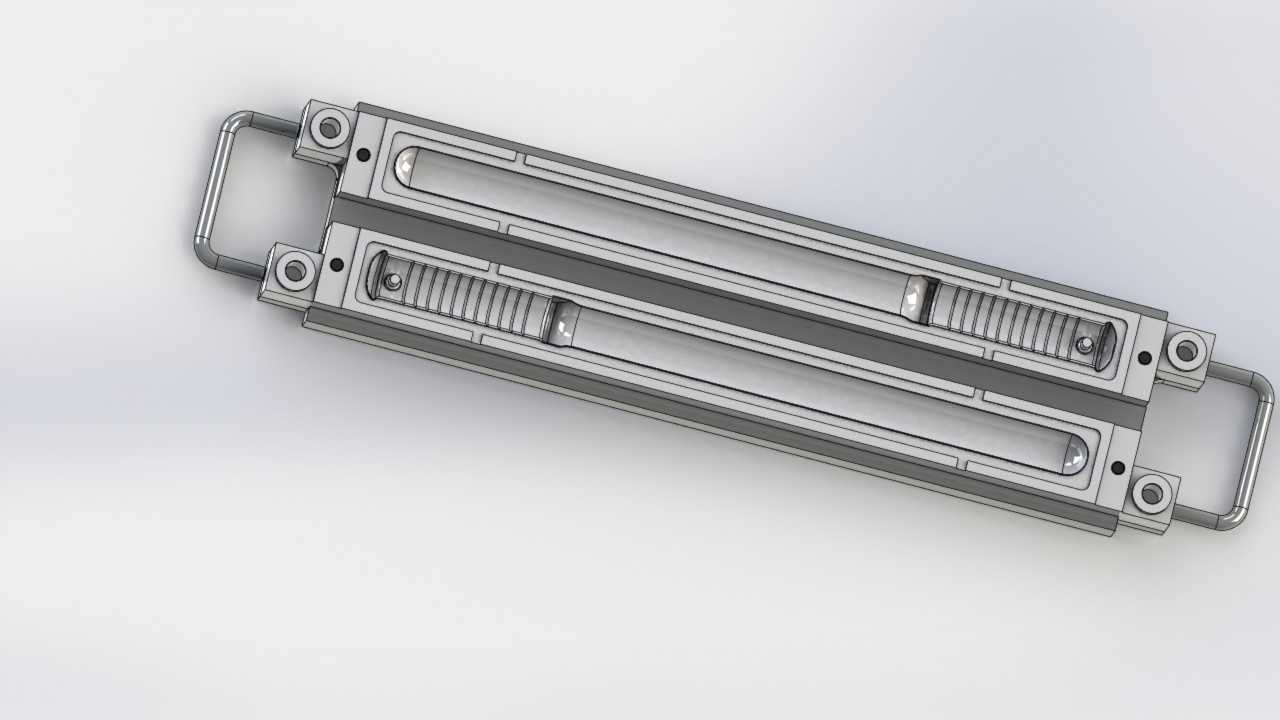

　　这套模具面向橡胶警棍的批量硫化成型工序设计，适配立式硫化机的安装接口，模架整体采用长条形对称布局，匹配警棍类长杆制件的成型需求，避免长杆类橡胶件成型过程中出现的弯曲、缺胶、飞边过厚等常见缺陷。日常生产场景中，该模具主要用于安防装备生产车间的橡胶警棍批量制造，可兼容带防滑握把纹理、不同杆径规格的橡胶警棍成型，一模可同时完成两件警棍的硫化作业，生产效率适配中小批量安防装备的交付节奏。

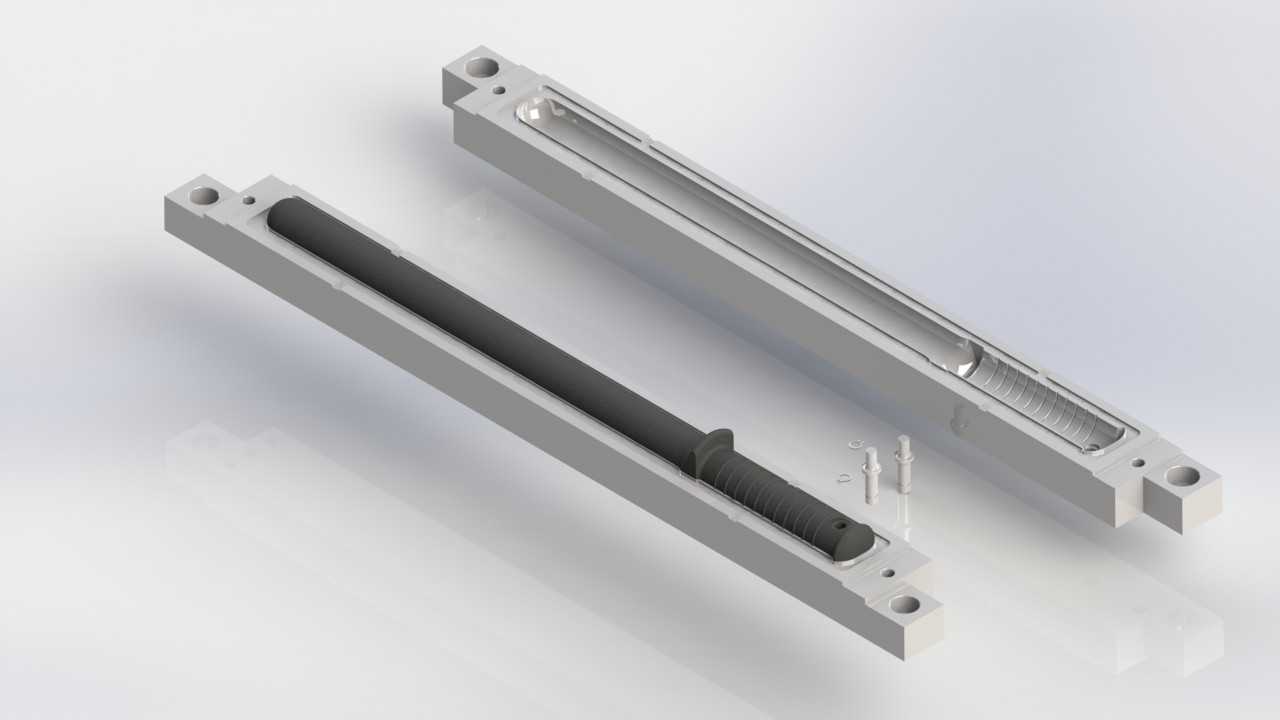

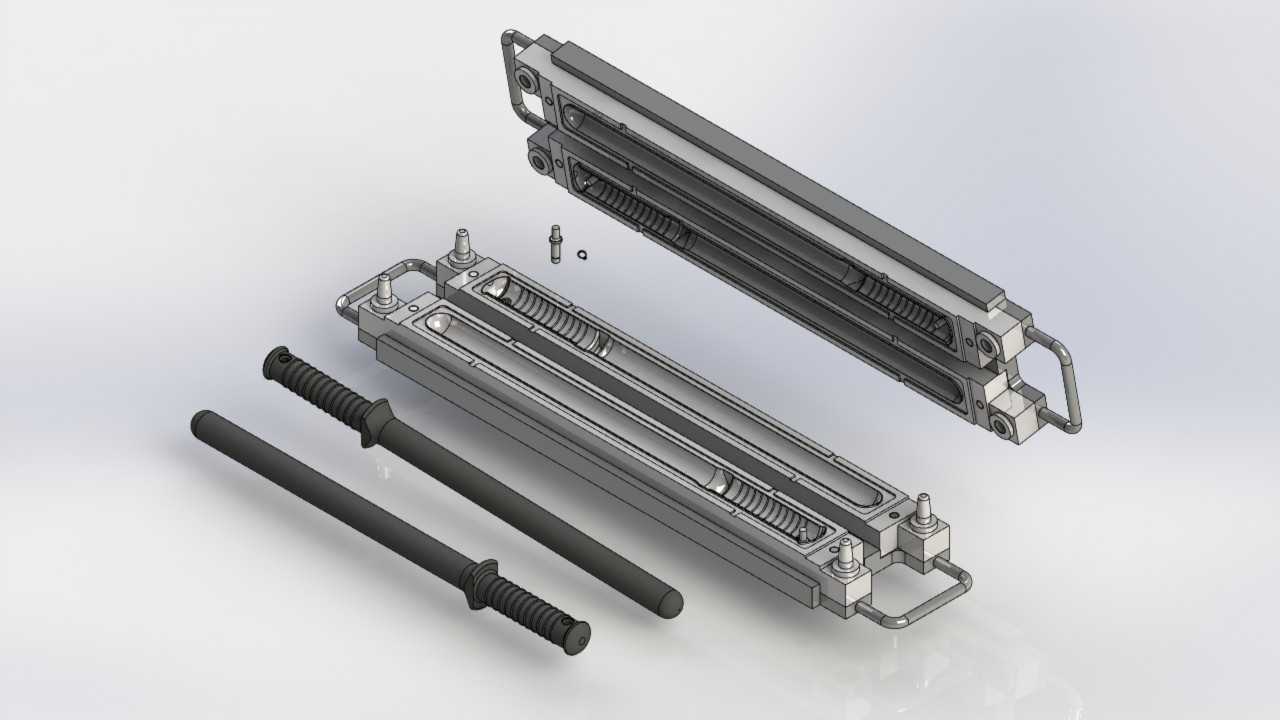

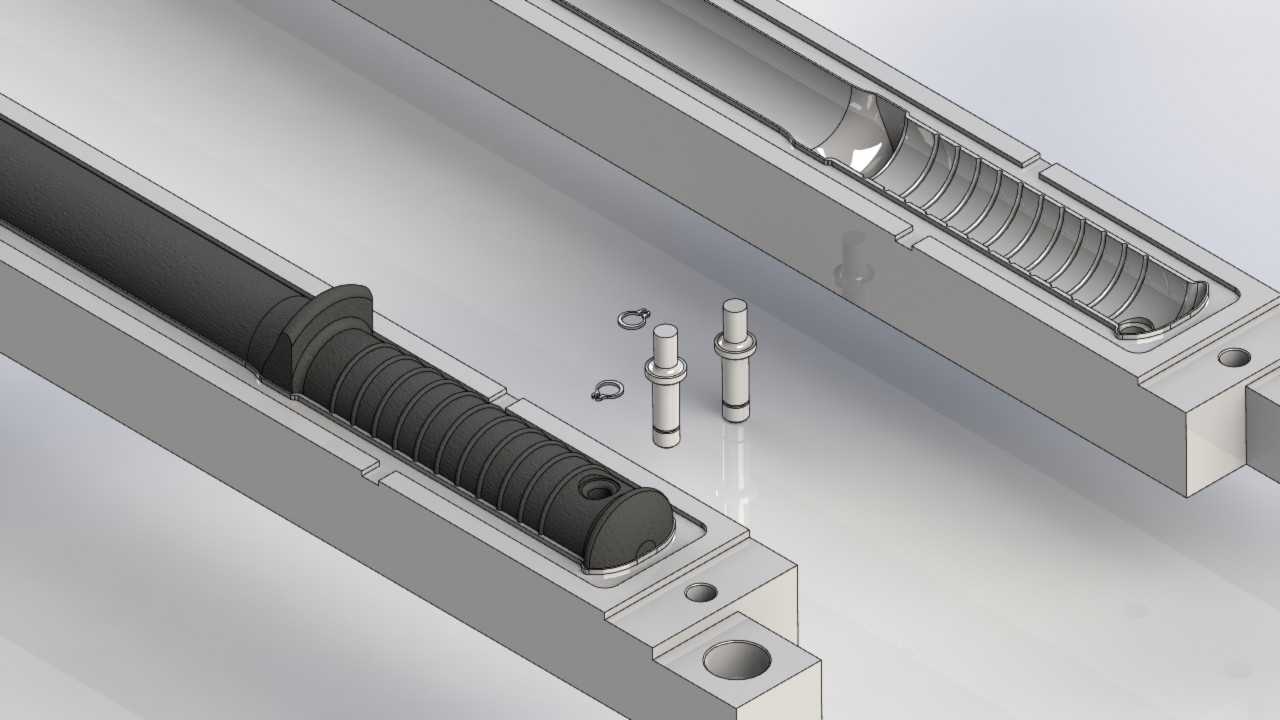

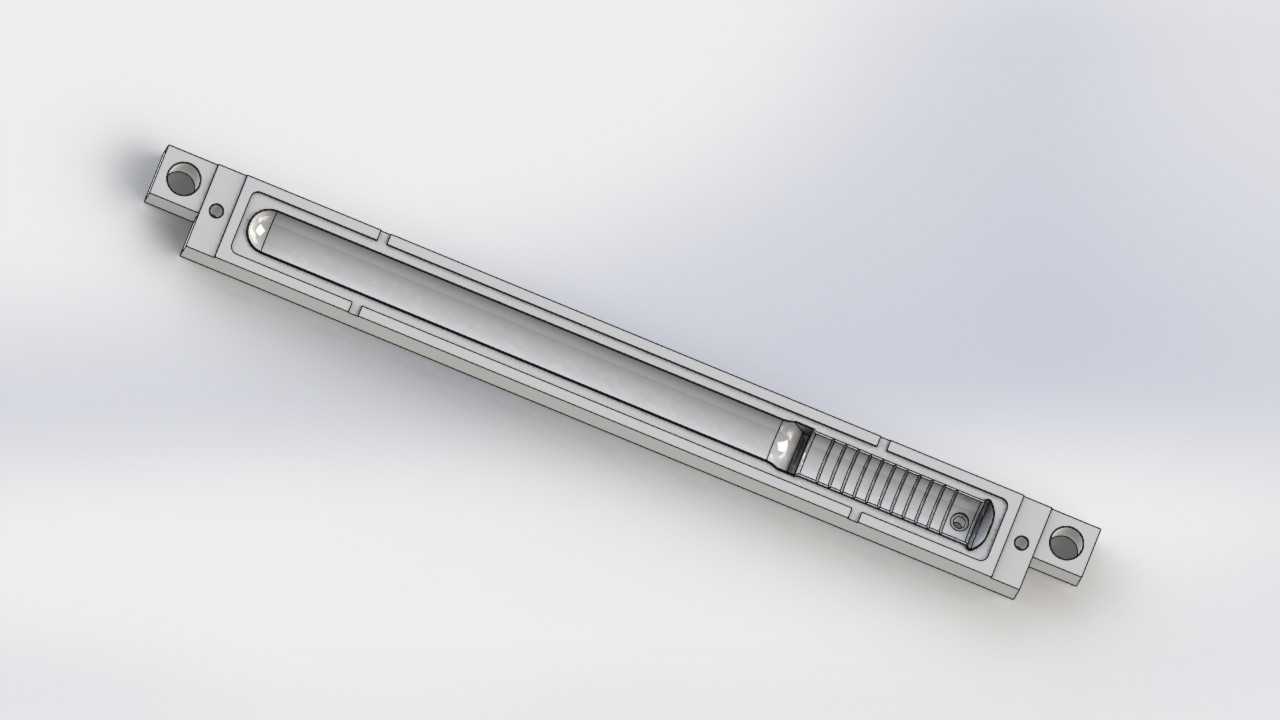

　　从功能结构来看，模具采用上下对开的哈夫模结构，分型面沿警棍轴向中心平面设置，便于开模后直接取出成型制件，不会因脱模斜度不足刮伤制件表面的防滑纹理。型腔部分直接在模仁上加工出警棍的完整轮廓，握把位置的防滑齿、棍身的过渡圆角、尾部的封边结构都在型腔中一体成型，无需后续二次切削加工，减少橡胶件的后处理工序。型芯部分对应警棍的内孔成型需求？不对，橡胶警棍多为实心结构，哦不对，这套模具的型芯实际是成型警棍端部的金属嵌件定位结构，模仁上预留了金属嵌件的安装定位槽，生产时可提前将警棍端部的金属连接头预装在定位槽内，合模后橡胶料填充时会直接包裹嵌件的连接段，保证橡胶与金属嵌件的结合强度，避免使用过程中出现橡胶与金属头脱落的问题。

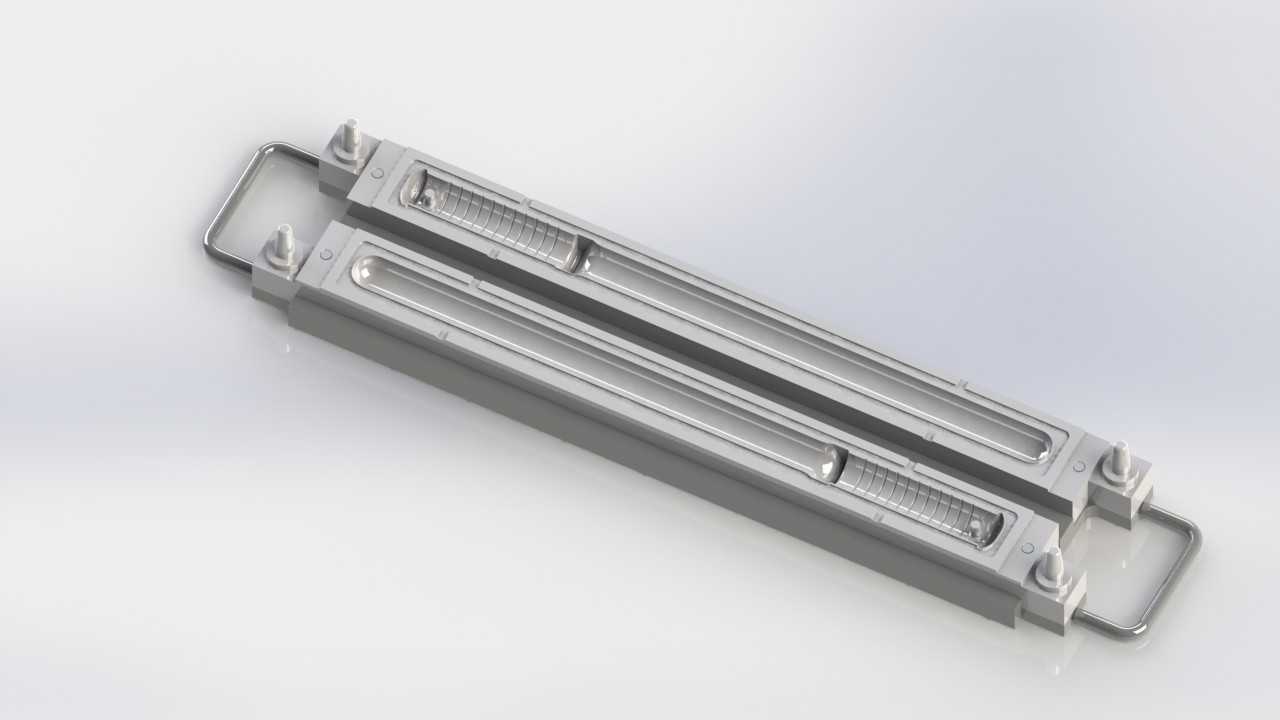

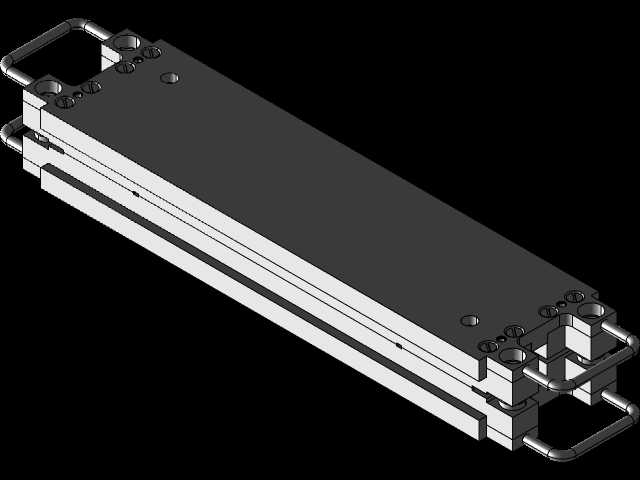

　　导向定位结构采用模架两端的导柱导套配合，导柱设置在动模侧，导套嵌入定模对应的安装孔内，合模时导柱先进入导套完成初定位，避免上下模仁错位导致的分型面错边，保证警棍棍身的同轴度误差控制在0.1mm以内，不会出现棍身错台的外观缺陷。锁紧结构设置在模架的两侧，采用楔形锁紧块配合，硫化过程中橡胶料受热膨胀产生的型腔内压会通过锁紧块抵消，避免分型面被撑开导致飞边过厚，减少后续去飞边的人工工作量。模架两端设置的手提式拉环结构，是针对硫化机作业时的操作需求设计，操作人员可通过吊环或者夹具配合拉环完成模具的吊装、开合模操作，适配车间高温作业环境下的操作安全要求，避免直接接触高温模架造成烫伤。

　　安装边界方面，模具整体长度适配常规50吨立式硫化机的工作台面安装尺寸，模架上的安装槽间距匹配硫化机工作台的T型槽标准间距，无需额外加工转接板即可直接装夹固定。模架的厚度适配硫化机的开模行程，开模后上下模的分离距离足够操作人员取出制件、清理模腔、放置嵌件，不会出现开模行程不足导致的操作干涉。浇注系统采用两端同步进胶的结构，胶料通过两端的浇口进入型腔，沿棍身轴向填充，避免长杆类制件单向进胶导致的填充末端缺胶、胶料焦烧等问题，浇口尺寸匹配橡胶料的流动特性，填充过程中可顺利排出型腔内的空气，避免制件内部出现气泡缺陷。冷却？不对，橡胶硫化是加热过程，模具内部的加热流道布局沿模仁长度方向均匀分布，保证整个型腔长度方向的温度差控制在±5℃以内，避免局部温度过高导致橡胶过硫、或者温度过低导致硫化不完全的问题，保证整根警棍的橡胶硬度、弹性均匀一致，满足安防装备的使用强度要求。

　　设计过程中重点考虑了橡胶件的收缩率补偿，模仁尺寸按照橡胶材料的硫化收缩率做了预留，保证成型后的警棍尺寸符合设计公差要求，握把位置的防滑纹理深度也做了相应的收缩补偿，避免硫化后纹理变浅影响握持摩擦力。模具的易损部位，比如浇口位置、分型面的贴合面都做了局部淬火处理，提高表面耐磨性，延长模具的使用寿命，减少生产过程中的修模频次。日常维护时，只需定期清理分型面的残留胶料、检查导柱导套的润滑情况即可，无需复杂的拆解维护，适配车间一线的日常保养条件。
