嵌入式设备安装钣金固定壳体结构

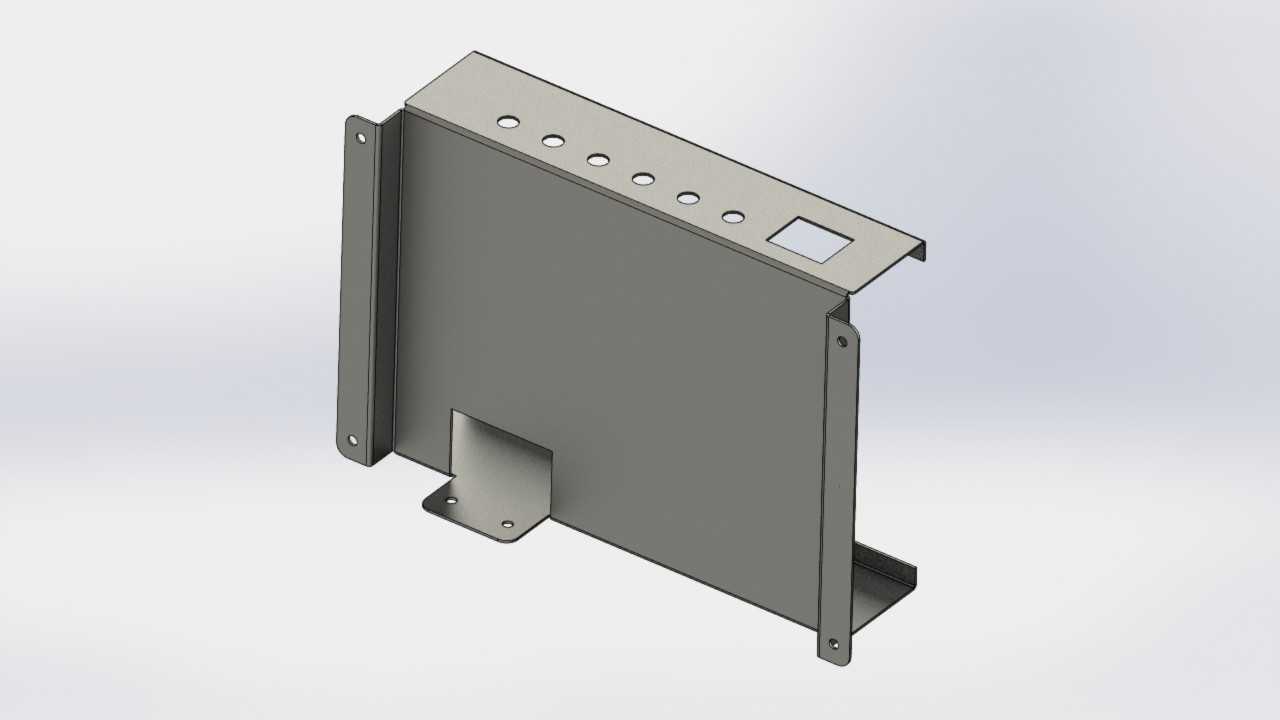

　　这款钣金壳体是面向嵌入式电控类设备开发的安装固定结构，日常多应用在工业控制柜内部挂载、小型工控终端壁挂安装、桌面式检测设备内置主控单元固定这类场景中，核心作用是为内部的电路板、接线端子、小型功能模块提供刚性防护支撑，同时兼顾设备对外的接口对位、安装固定与基础电磁屏蔽需求。从实际使用的角度出发，这类壳体不需要做复杂的曲面造型，所有结构都依托常规钣金工艺实现，折弯、冲孔、翻边的工艺路线清晰，不需要开模就能完成小批量生产，对于定制化的小型电控设备来说，能大幅缩短生产准备周期，也方便后期根据内部元件的布局调整做快速改型。设计过程中首先要明确安装边界，壳体背部的带孔折边是核心安装位，两个安装孔的中心距需要匹配标准机柜的立柱安装孔位，

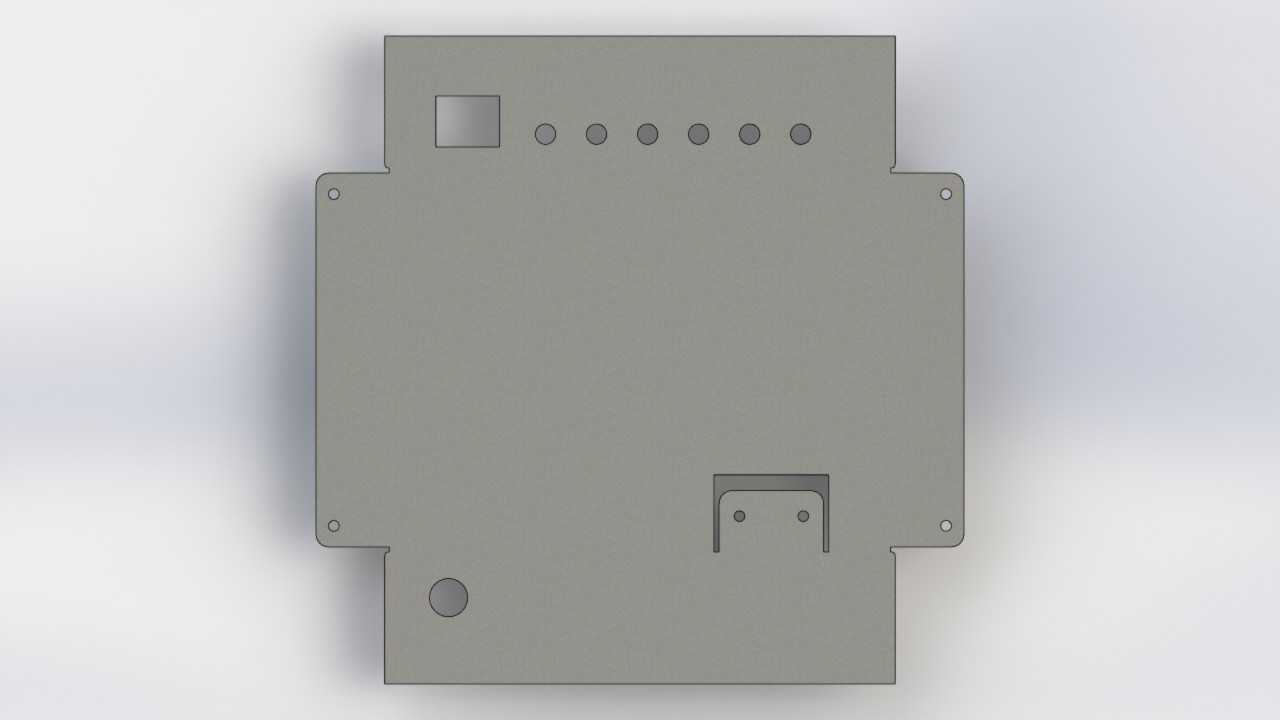

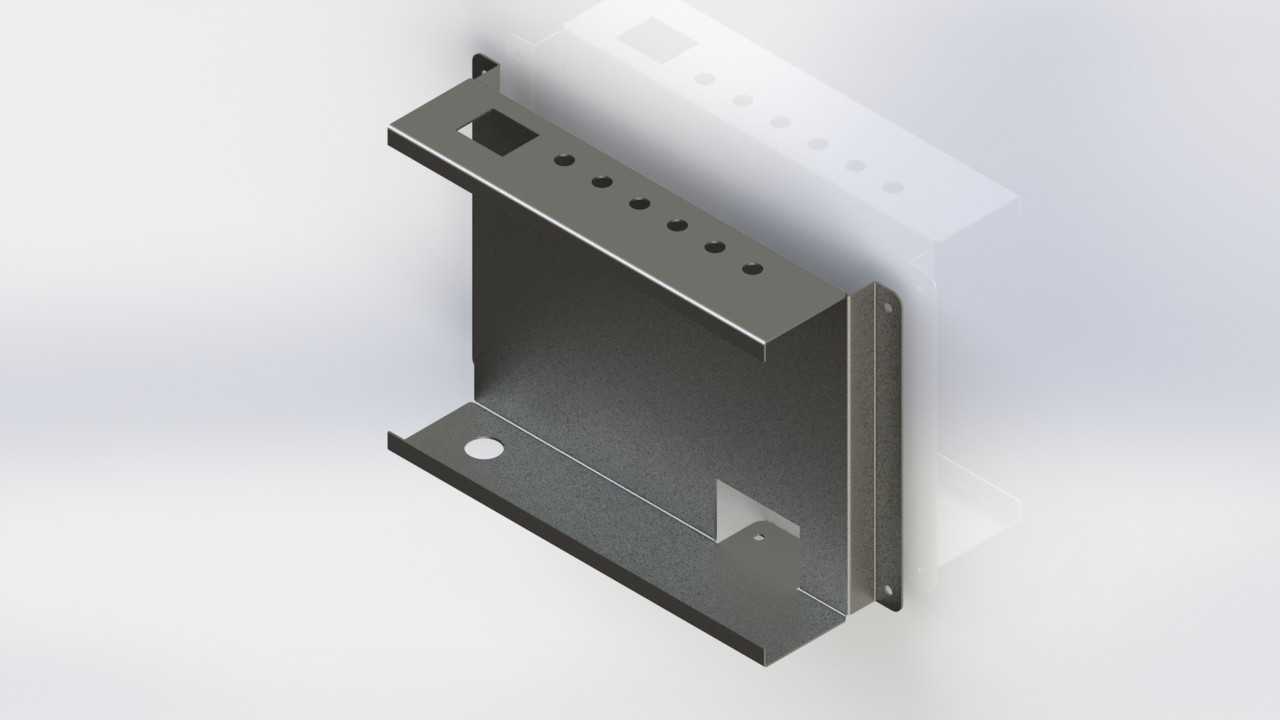

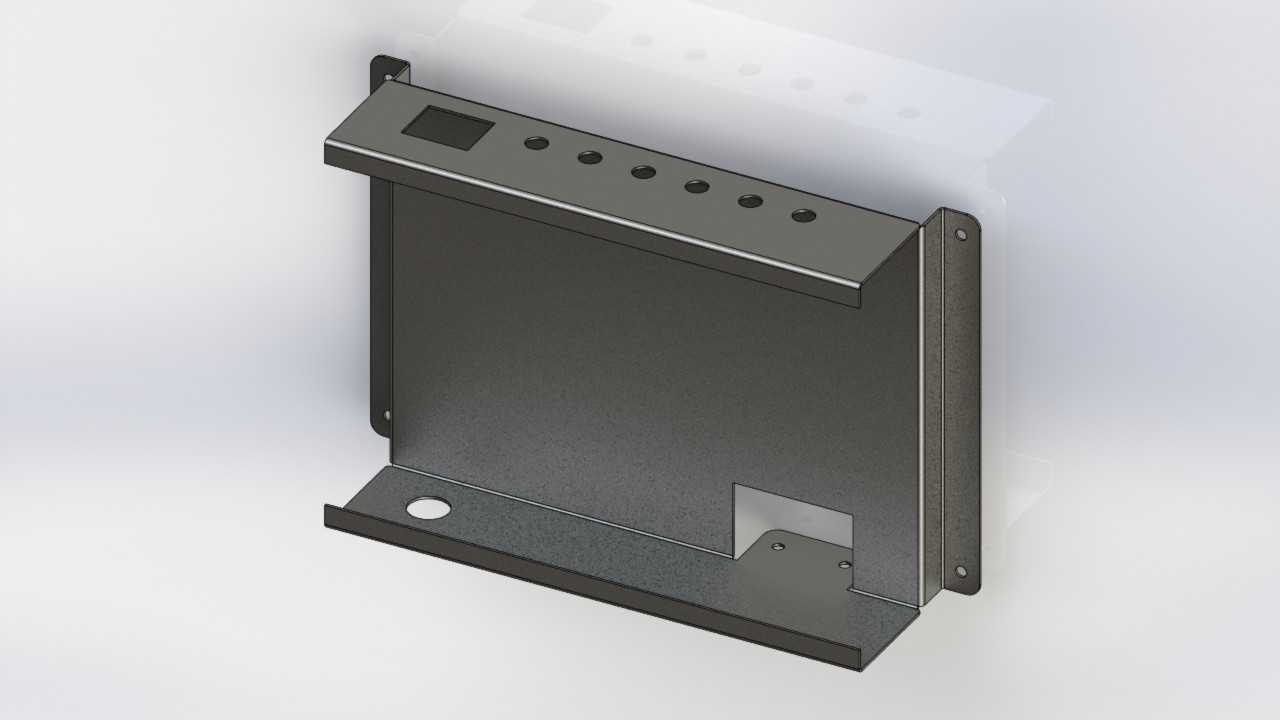

　　或者壁挂场景下的膨胀螺栓间距，安装折边做了90度外翻处理，能让壳体贴紧安装面时不会因为折弯R角导致贴合缝隙，保证安装后的整体刚性。壳体上下两端的外翻折边一方面是提升壳体整体的结构强度，避免薄钣金在长期使用中出现侧边变形，另一方面下折边上预留的圆孔是接地端子安装位，方型缺口是预留的外部接线穿线位，方便内部线束从壳体下方引出连接外部设备，不需要额外在壳体侧面开孔破坏整体屏蔽性能。上部的折边区域预留了一个方形显示屏开窗和六个圆形按键开孔，开窗位置的折边做了内收处理，能让嵌入式安装的显示屏面板刚好卡在折边内侧，不需要额外做显示屏固定支架，六个等距排列的圆孔对应轻触按键的安装位置，开孔直径匹配常用的6mm轻触按键，

　　装配时按键可以直接从内侧穿出，对位精度靠钣金冲孔的公差保证，不需要额外做定位治具。壳体的主体围边采用单块钣金折弯成型，只有侧边的接缝处需要做点焊固定，减少拼接缝带来的结构强度下降问题，同时连续的钣金围壁能形成完整的屏蔽腔体，对于内部带主控芯片的电路单元来说，能降低外部电磁干扰对电路运行的影响。内部的折弯边角处预留了小的固定凸台，凸台上的螺纹孔是用来固定内部电路板安装柱的，不需要在壳体外部额外打螺丝，保证壳体外表面的平整性，也避免螺丝突出影响安装贴合。在尺寸控制上，这类壳体的整体深度要匹配内部安装的最高元件高度，预留出至少5mm的线束走线空间，避免装配时线束被挤压在电路板和壳体壁之间造成绝缘破损，

　　上部操作面的开孔位置要符合人机操作的高度，当壳体壁挂安装时，按键和显示屏的位置刚好对应站立操作的视线与手指操作范围，不需要过度抬手或者低头就能完成操作。设计时还要考虑钣金的工艺容错，所有折弯处的内R角匹配所选板材厚度的最小折弯半径，避免折弯处出现开裂，所有开孔距离折弯边的距离都大于板材厚度的1.5倍，防止冲孔时因为距离折弯边太近导致板材变形。壳体表面采用常规的喷塑处理，折边处没有尖锐的毛刺，装配和后期维护时不会划伤操作人员，侧边没有多余的突出结构，在机柜内密集安装时不会和相邻的设备产生干涉。这类钣金结构没有冗余的设计，每一处折边、每一个开孔都对应实际的装配或者使用需求，从结构强度、安装便利性、装配效率多个维度平衡了加工成本与使用性能，是小型电控设备中非常典型的实用型钣金固定结构。
