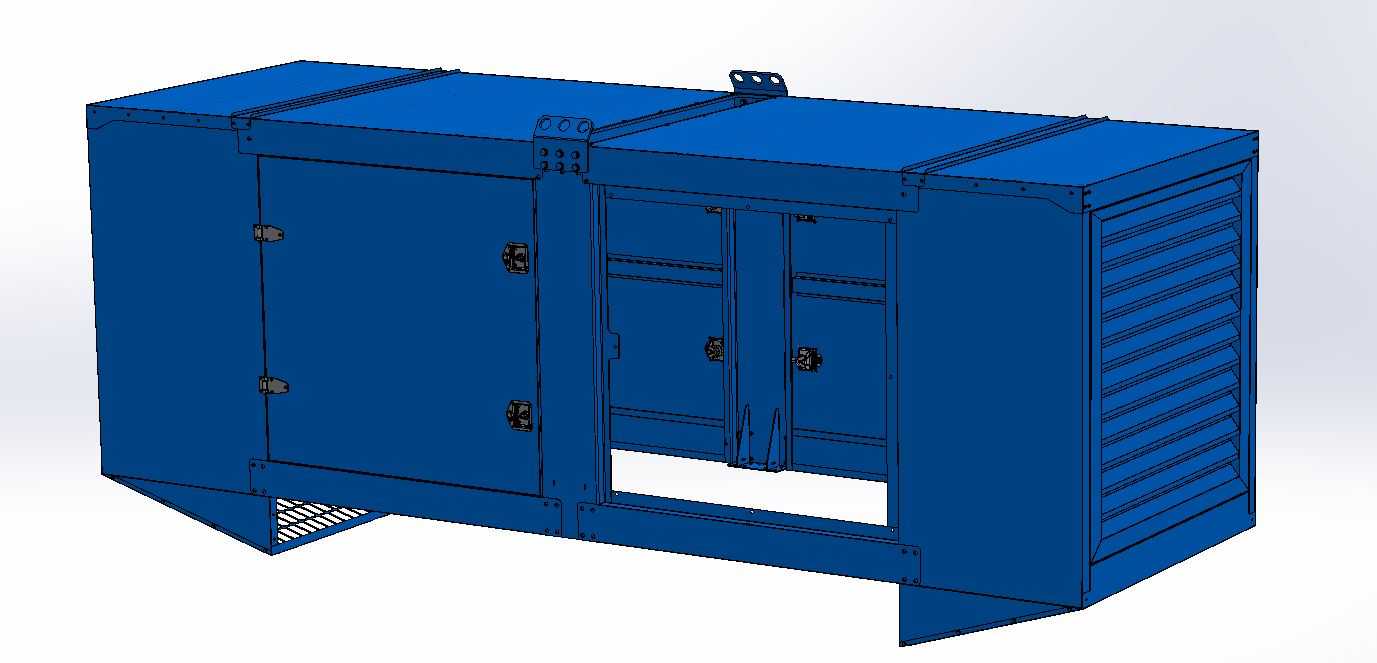

工业级静音式柴油发电机组外罩壳体结构

　　这款发电机组外罩主要面向户外固定布设、临时应急供电场景下的柴油发电机组防护需求，常见于工地临时供电、商业体备用电源、户外赛事保电、偏远基站供电等场景，核心作用是将发电机组的动力单元、发电单元、控制单元整体包覆在内，在户外复杂环境下为内部核心部件提供防护屏障。从实际使用角度出发，这类外罩首先要解决的是户外环境的耐候问题，顶部采用整面折弯的斜顶结构，避免雨天积水渗漏，拼接缝处均设计有外翻的止水边，配合密封胶条可以实现中雨天气下无渗漏，底部预留的支撑脚结构可以将整体罩体抬离地面150mm以上，避免地面积水倒灌、地表潮气侵蚀内部机组部件。

　　在功能设计上，罩体侧面预留的多扇检修门是核心功能结构，正对发动机机油加注口、柴油滤清器、机油滤清器的位置设置了独立的小尺寸检修门，日常维保不需要开启整扇大门，仅打开对应小门即可完成滤芯更换、油液加注作业，大幅降低日常维保的操作难度；正对发电机接线端、控制器的位置设置了大尺寸对开检修门，完全开启后可以预留出足够的操作空间，满足机组大修、接线调试的作业需求，所有检修门均采用暗藏式铰链配合压紧式门锁，关闭后可以实现门体与边框的紧密贴合，减少噪音从缝隙处的外泄。

　　降噪是这类外罩的核心设计目标之一，罩体内壁预留了25mm厚度的吸音棉安装空间，所有通风口均采用迷宫式百叶结构，其中机组散热端的百叶采用倾斜向下的导流角度，既可以保证散热气流的顺畅通过，又能阻挡外部雨水溅入，同时百叶的弯折角度可以对内部传出的噪音形成多次反射衰减，配合内壁吸音棉可以将机组运行时的外泄噪音降低15-20分贝，满足居民区周边、商业区域的备用电源噪音限值要求。罩体顶部预留的吊耳结构采用整板折弯焊接工艺，与罩体主框架的方钢龙骨直接焊接固定，单个吊耳的额定承重满足整罩连带内部机组的整体吊装需求，吊装时不需要额外绑扎，直接通过吊耳即可完成整机组的转场吊运，适配工地、应急场景下的快速转场需求。

　　从结构设计思路来看，整个外罩采用模块化钣金拼接结构，主框架采用标准矩形方钢焊接形成整体承力骨架，外部覆盖件均采用冷轧钢板折弯成型，所有覆盖件与骨架之间采用螺栓连接，没有采用整体焊接的外覆盖件设计，一方面是降低钣金加工的难度，不需要大吨位的折弯设备即可完成单件生产，另一方面是运输过程中可以将覆盖件拆分打包，大幅降低运输体积，到现场后再完成组装，适配偏远地区的运输条件。安装边界方面，罩体底部预留的安装孔位适配主流300kW级柴油发电机组的公共底座尺寸，底座连接位置预留了20mm的调节长孔，可以抵消底座焊接、罩体加工带来的尺寸误差，安装时不需要二次打孔即可完成对位固定；罩体侧面的排烟口预留位置、进油口预留位置、电缆出线口位置均与主流机组的外接接口位置匹配，出线口处预留了格兰头安装位，可以实现电缆穿出后的密封，避免蚊虫、雨水从出线缝隙进入罩内。

　　在散热气流组织上，罩体的进风端设置在机组两端的下部位置，采用格栅式进风口，进风路径正对发动机、发电机的散热区域，热风从罩体侧面上部的百叶窗排出，形成下进上出的气流路径，避免热风在罩内循环积聚，保证机组在40摄氏度的环境温度下可以满功率持续运行，不会因为罩内温度过高触发机组的高温保护。罩体表面采用整体喷塑处理，涂层厚度控制在80-120微米，具备耐盐雾、耐紫外线的特性，可以在户外露天环境下长期使用而不出现涂层脱落、锈蚀的问题，适配沿海高盐雾、西北强紫外线的特殊使用环境。
