食品级不锈钢带轮皮带输送设备结构

　　这款带轮输送结构主要面向食品加工产线的物料转运场景设计，尤其适配净菜加工环节中水洗豌豆这类散状湿料的水平输送工序，也可拓展用于其他小颗粒、袋装食品的工位间物料传递，能直接对接前端清洗设备与后端分拣、包装工位，减少人工转运的二次污染风险。整机框架采用AISI304不锈钢材质搭建，完全满足食品接触设备的卫生要求，耐水洗、抗锈蚀，适配食品车间定期冲洗消毒的运维需求。

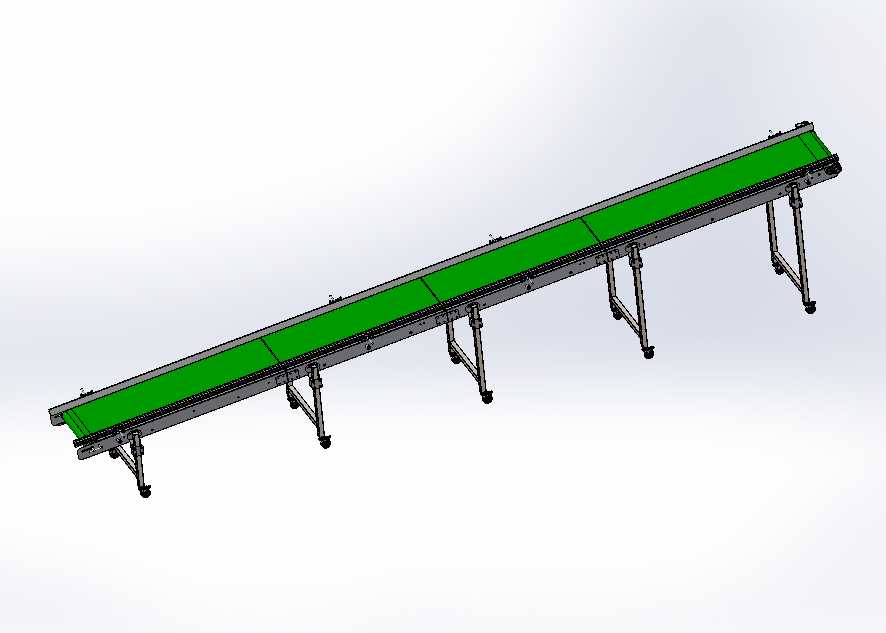

　　从结构设计逻辑来看，设备整体直线输送长度为6200mm，可覆盖多数中小型食品加工产线的工位间距需求，工作表面采用500mm宽的食品级PVC胶带，既保证散料不会从侧边撒落，也能避免物料与金属框架直接接触产生刮擦损耗；设备外侧围栏采用70mm板材制作，配合封闭轴承组件，能完全阻隔传动部件与输送物料的接触，既防止物料卡入传动缝隙造成设备卡滞，也避免传动润滑结构污染输送物料，符合食品加工设备的安全设计规范。

　　设备外壳整体宽度为600mm，安装时需预留单侧至少300mm的检修空间，用于齿轮马达、张紧结构的日常维护；从安装地面到胶带承载面的水平高度为1000±100mm，这个高度刚好匹配多数食品加工工位的人工操作高度，也能与常规高度的清洗、分拣设备出料口平顺对接，无需额外增设过渡溜板。支撑腿底部配置带制动器的脚轮，一方面方便设备根据产线调整需求快速移位，另一方面脚轮锁止后可保证设备运行时的稳定性，不会因皮带运行的张力产生偏移。

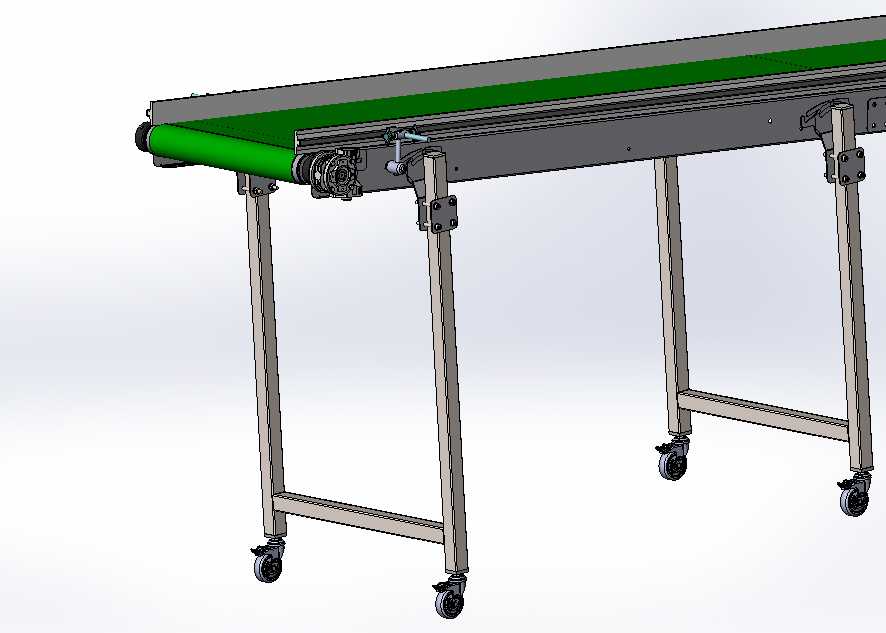

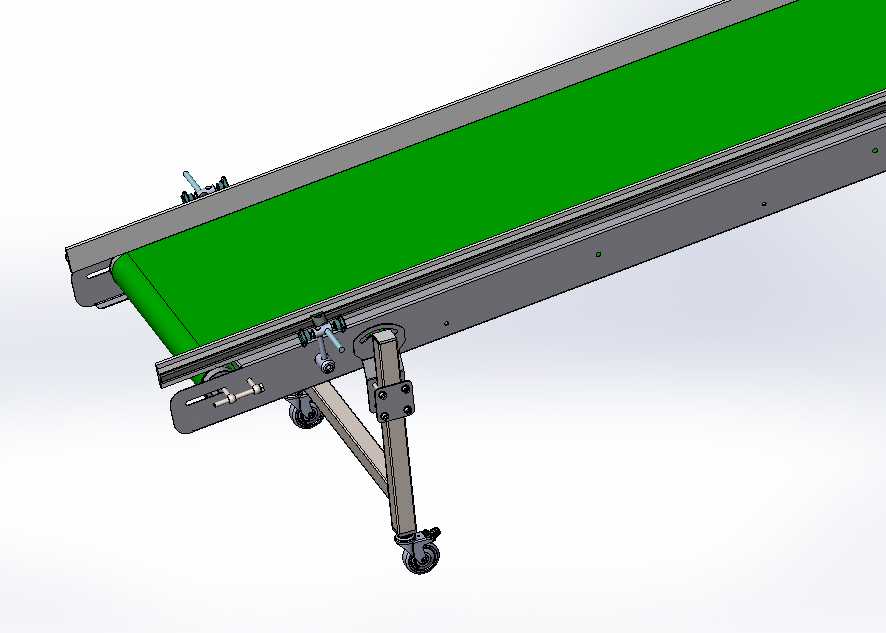

　　驱动端采用侧装式齿轮马达配置，配套的Innovariat驱动轮可实现25m/min的基准带速，同时搭配变频控制柜实现带速无级调节，可根据前端物料的出料速度、后端分拣工位的处理效率灵活调整输送速度，启停控制集成在控制柜中，可接入产线联控系统实现整线同步运行。定位齿轮马达设置在输送机侧面，既减少了设备端部的安装占用空间，也方便运维人员不用钻到设备底部即可完成驱动部件的检修、更换作业。皮带张紧结构设置在设备两端的侧板上，采用可调式螺栓张紧设计，调整时只需松开锁紧螺母转动调节螺栓即可调整皮带张紧度，操作门槛低，无需专用工具即可完成日常张紧维护。

　　设计过程中特意将设备下表面做平整化处理，没有突出的螺栓、支架结构，避免车间冲洗时积水、积料藏在结构缝隙中，降低卫生清理的难度；支撑腿采用斜撑加固结构，在脚轮锁止的状态下，即使设备单侧承受偏载物料也不会出现侧倾风险，整机运行时的振动幅度控制在极小范围，不会因振动导致散状物料在皮带上堆积偏斜。这款输送结构的三维建模完整还原了所有装配关系，包括脚轮的转向结构、轴承组件的密封结构、马达的安装定位尺寸，可直接用于同类型食品输送设备的设计参考，也可根据实际产线需求调整长度、带速、支撑方式等参数，快速衍生出适配不同场景的输送设备方案。
