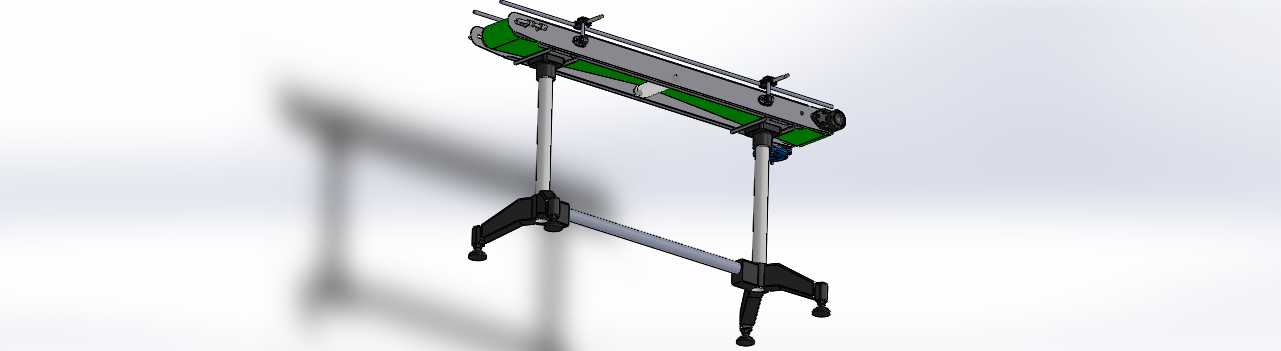

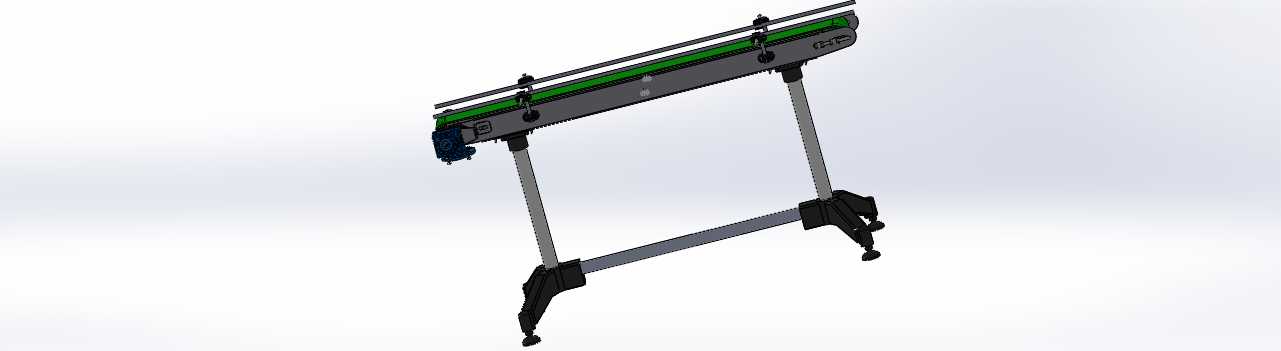

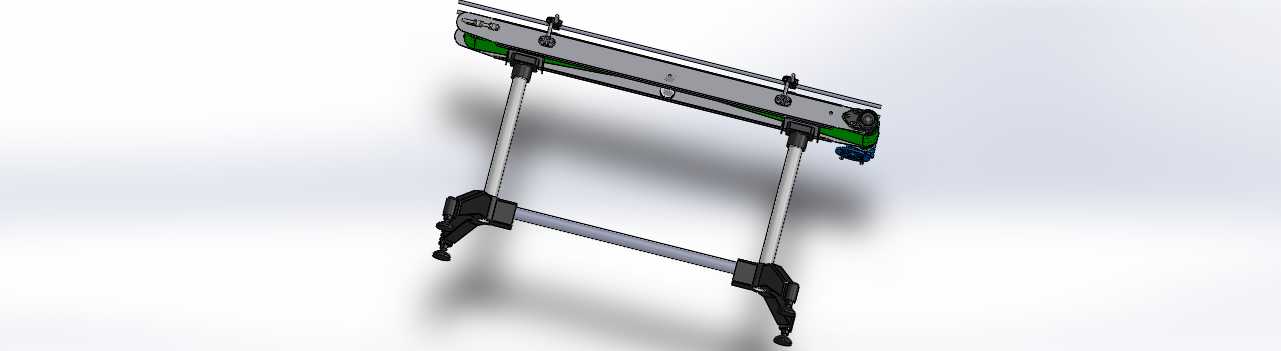

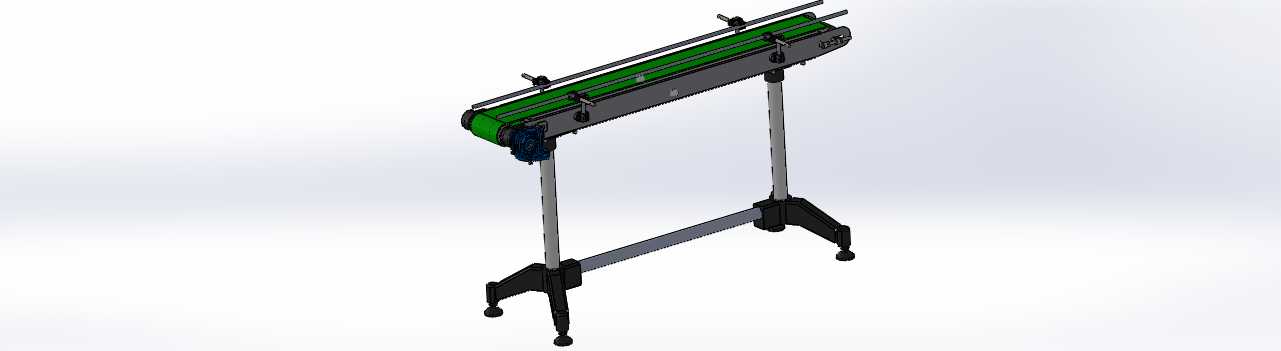

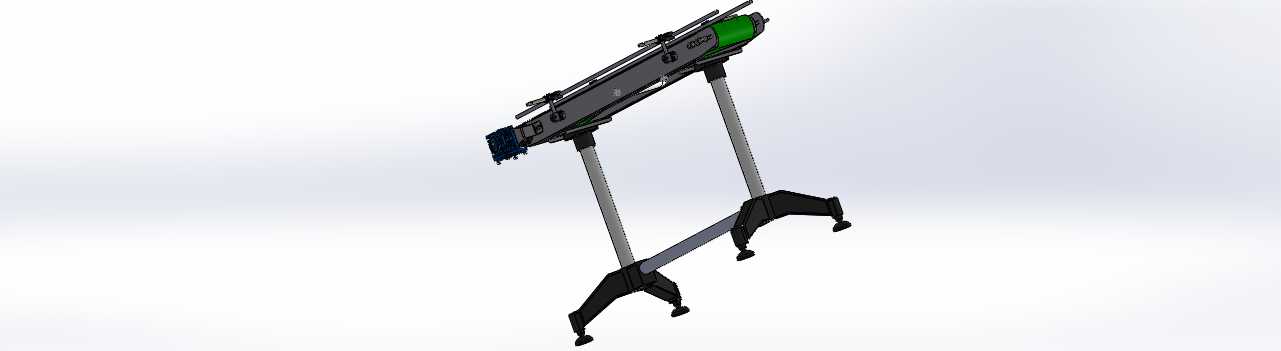

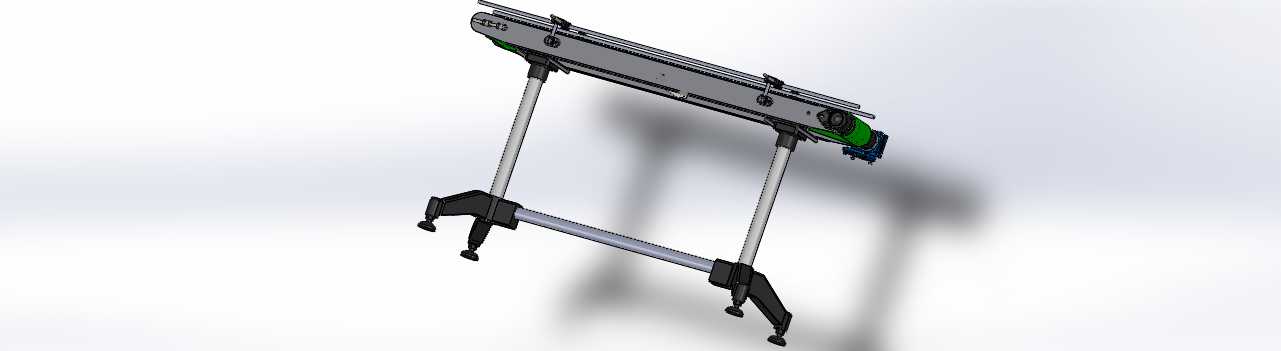

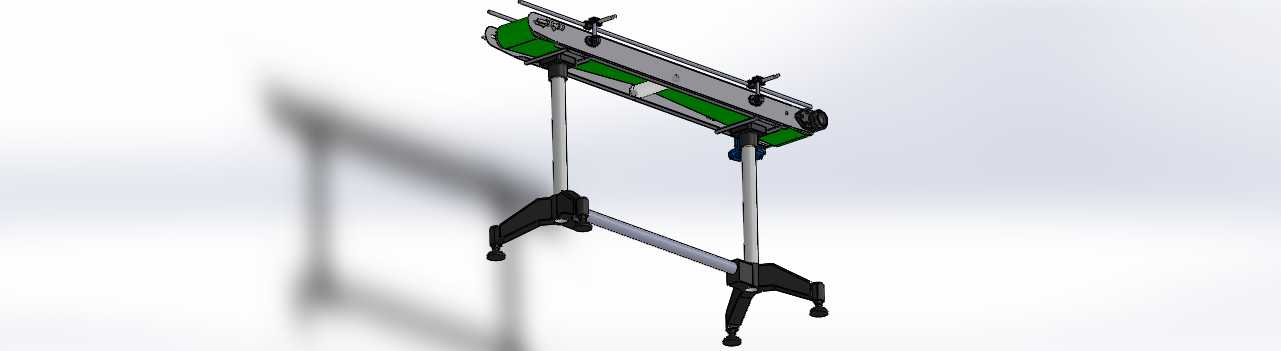

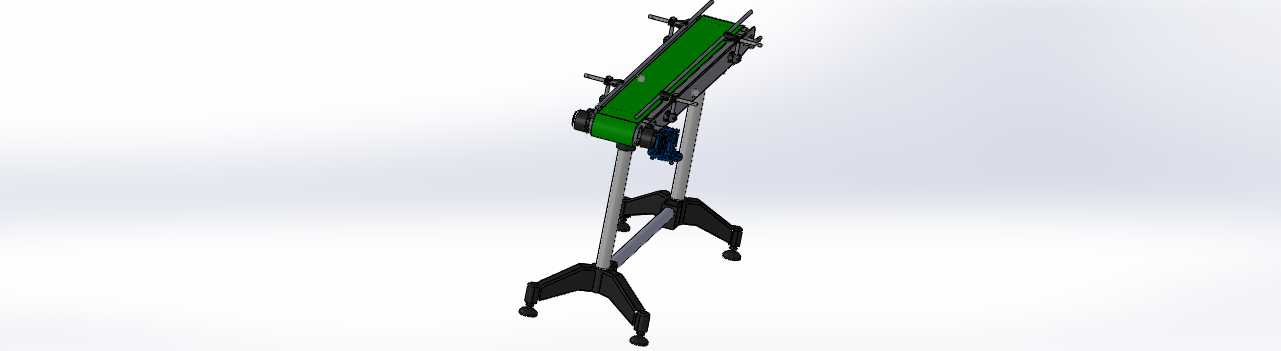

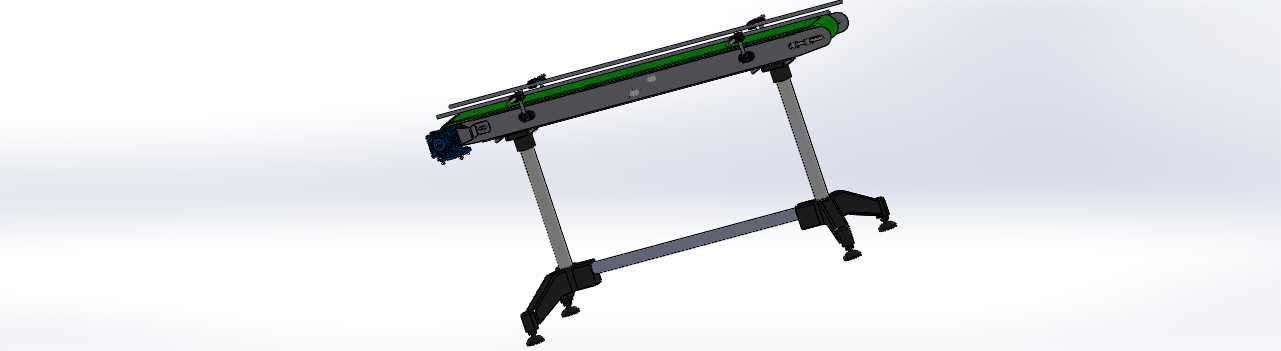

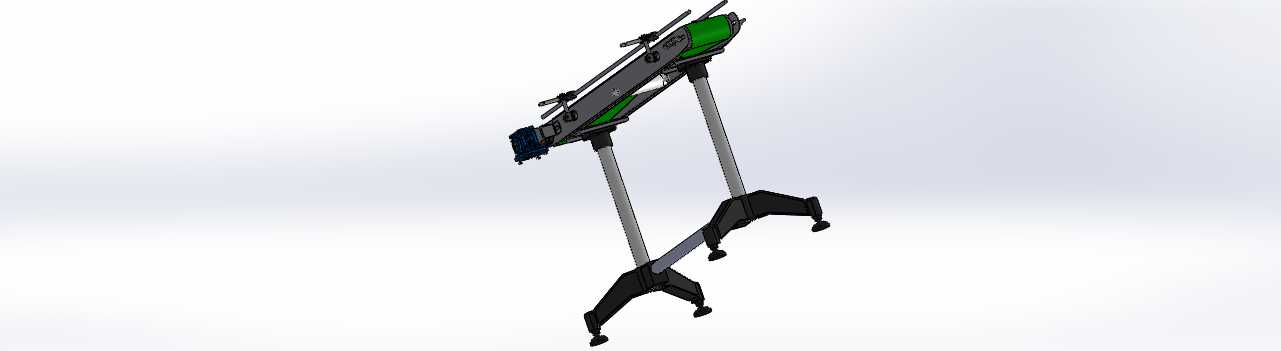

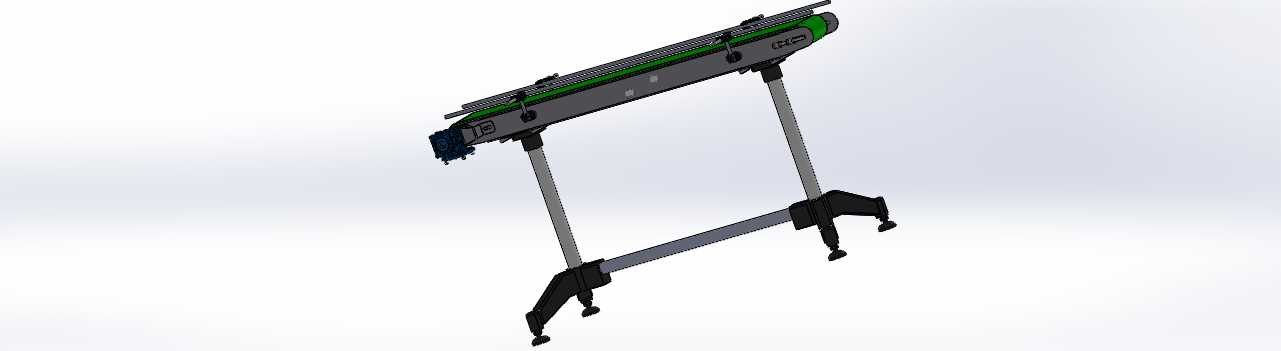

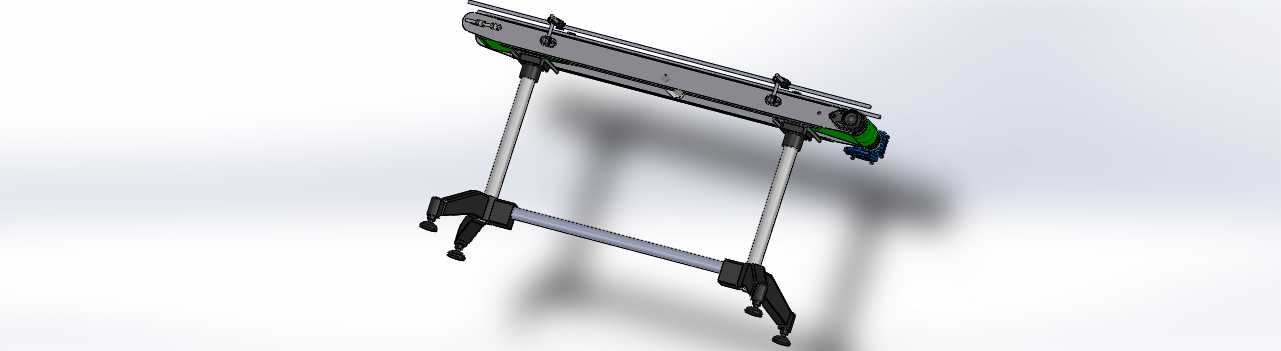

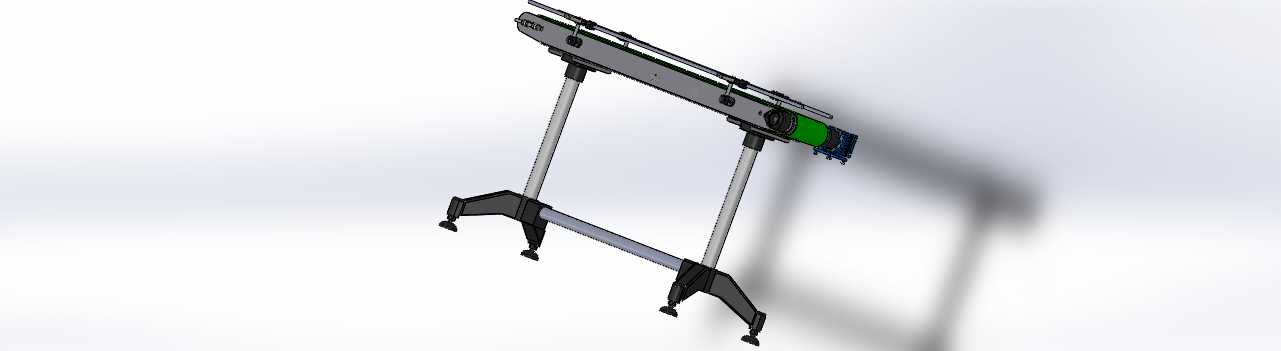

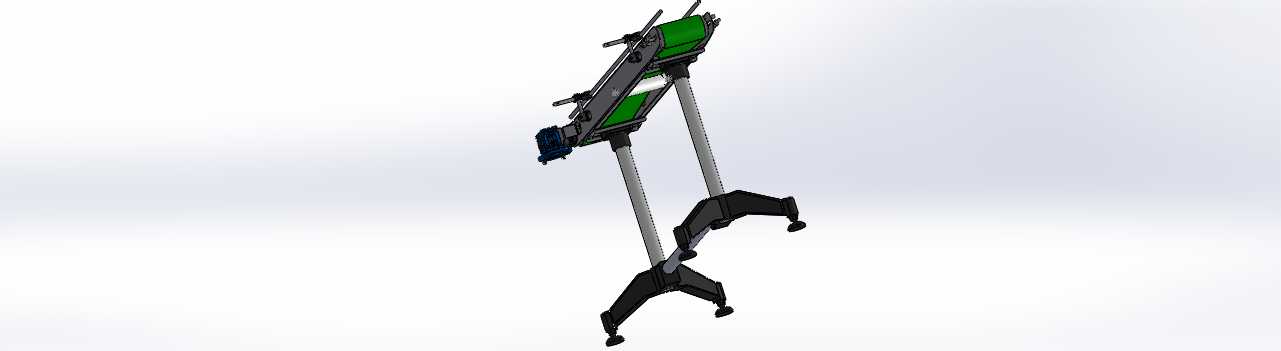

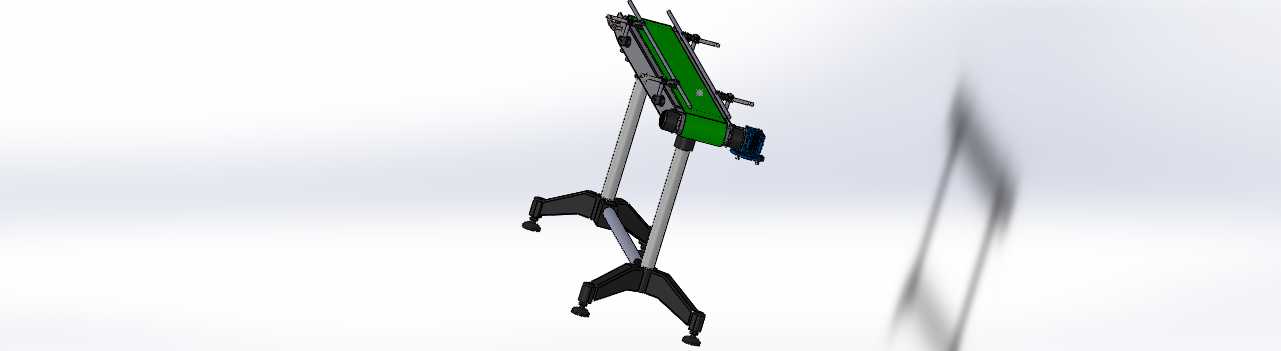

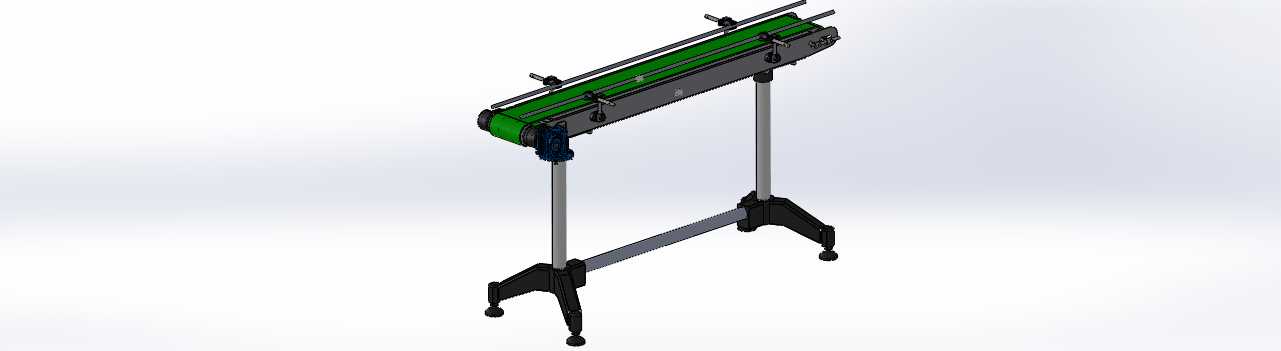

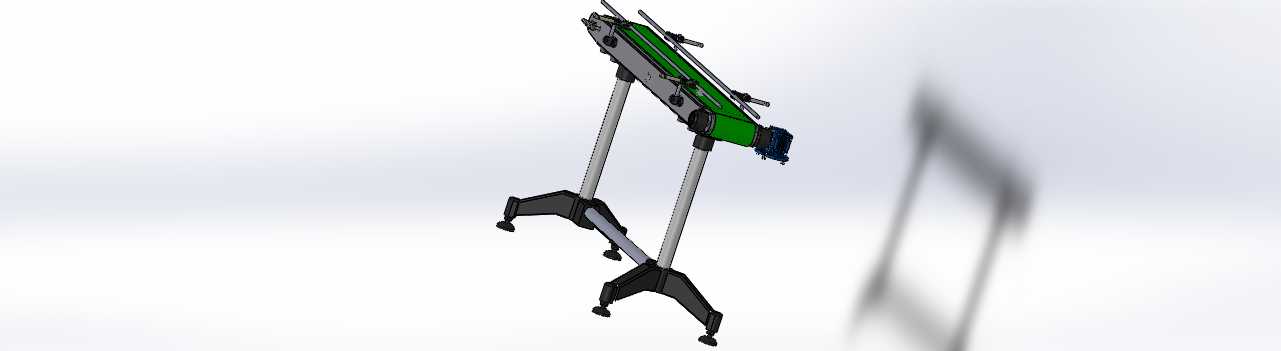

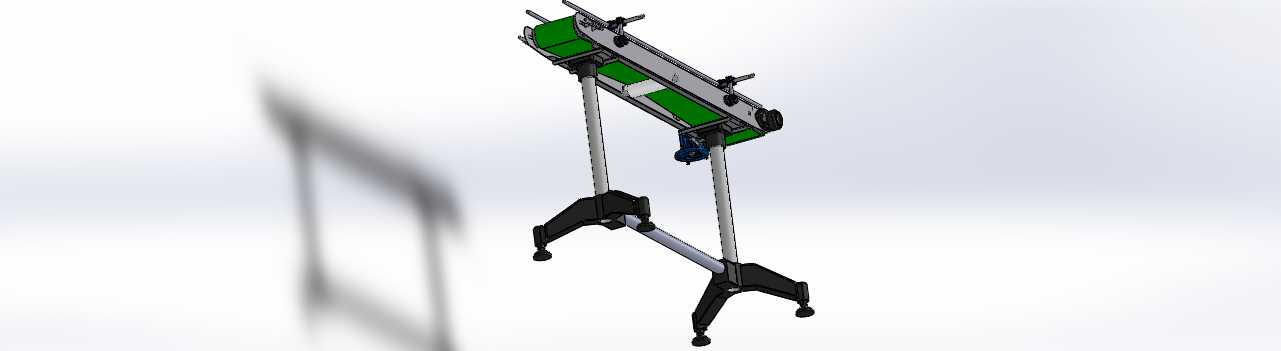

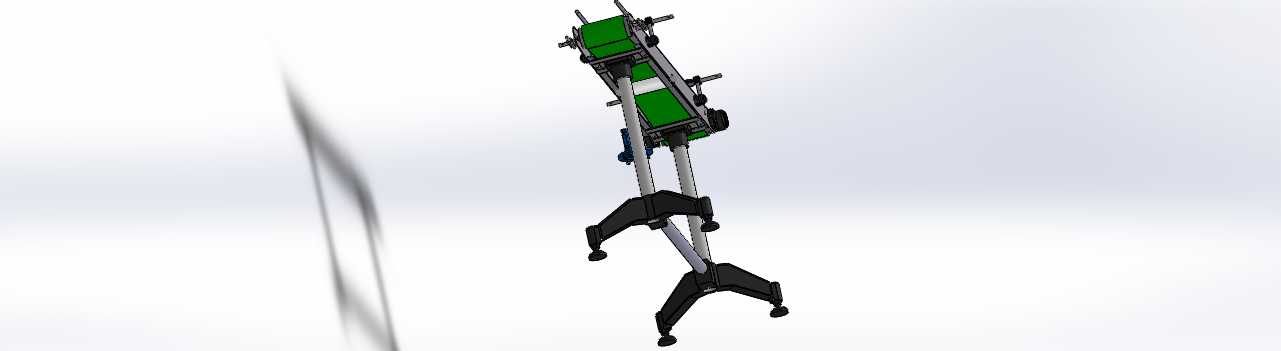

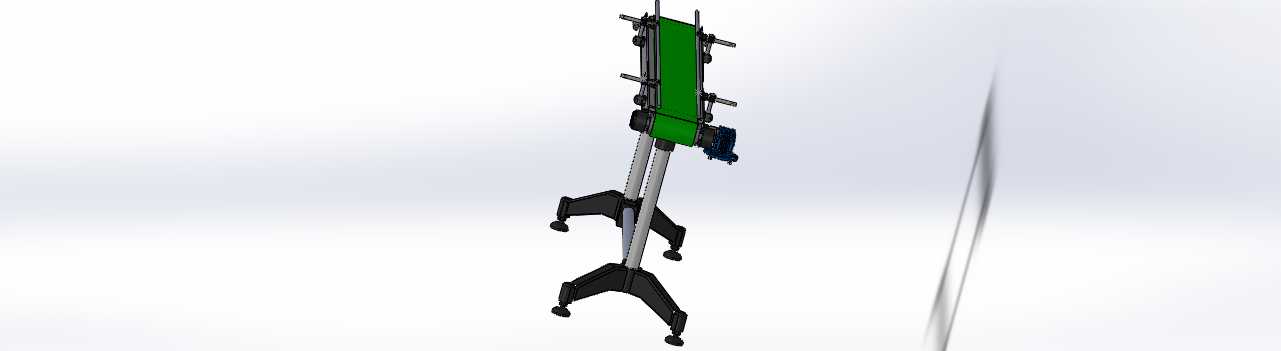

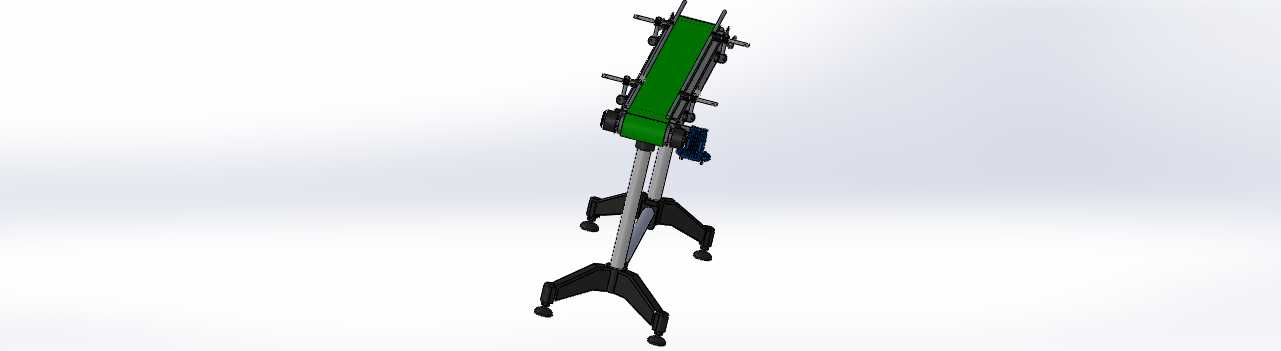

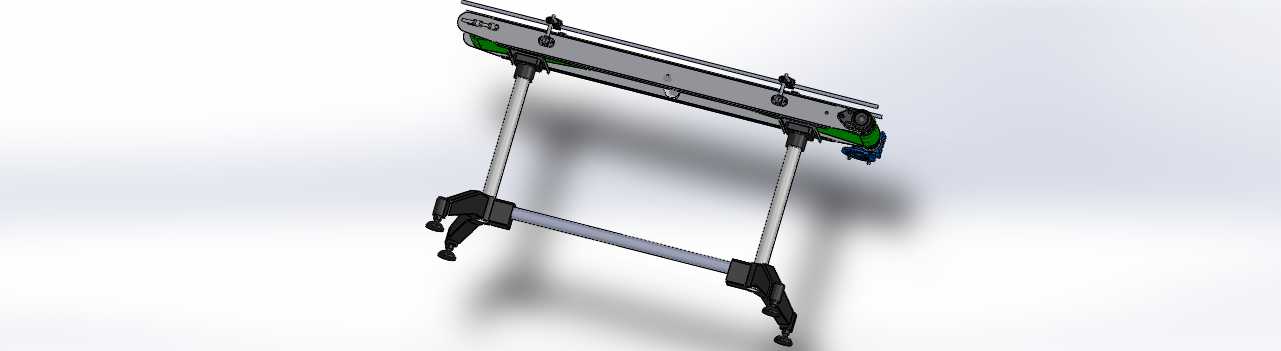

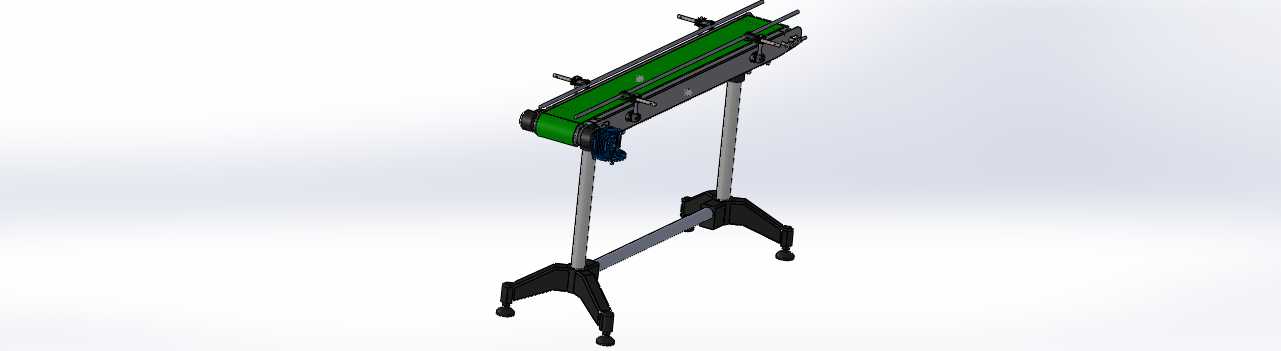

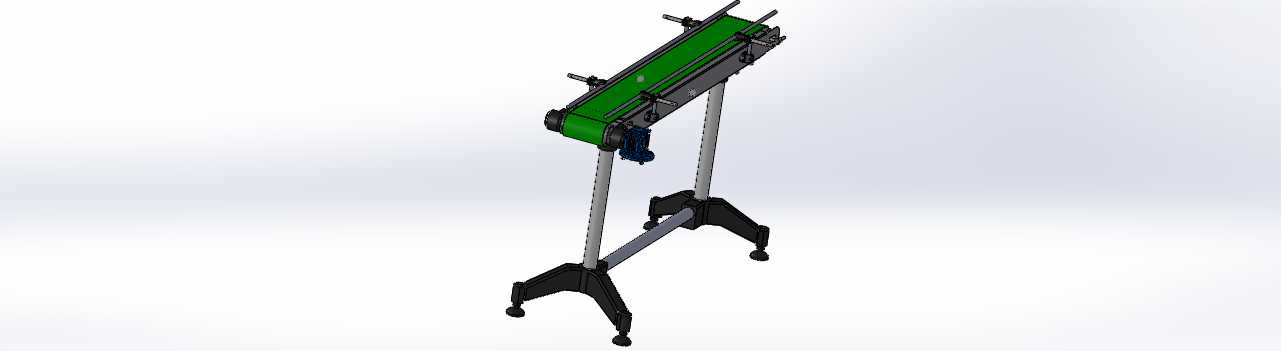

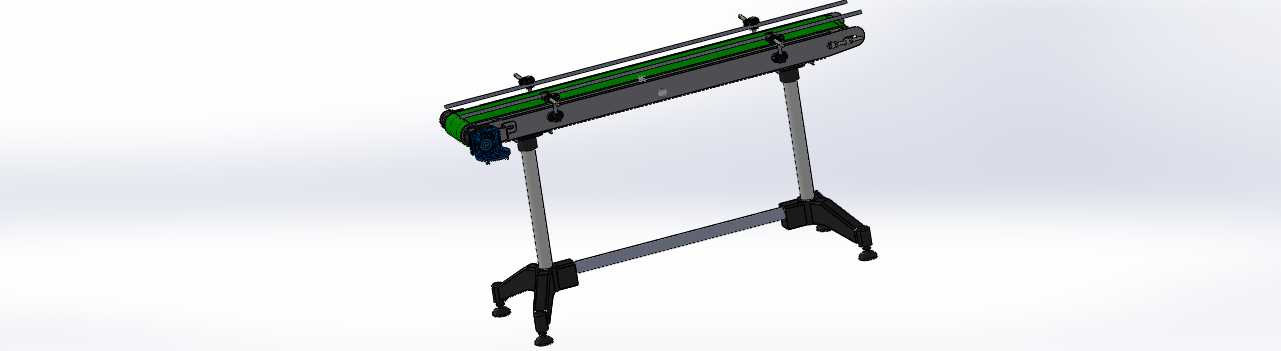

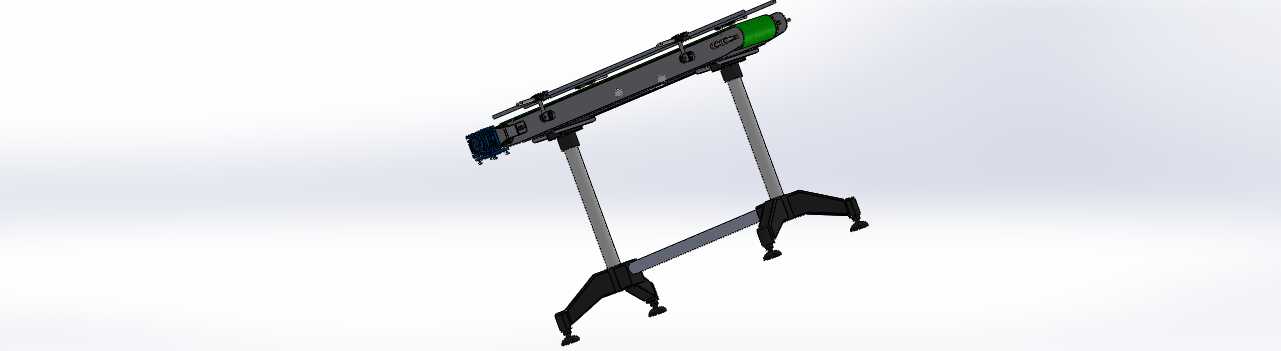

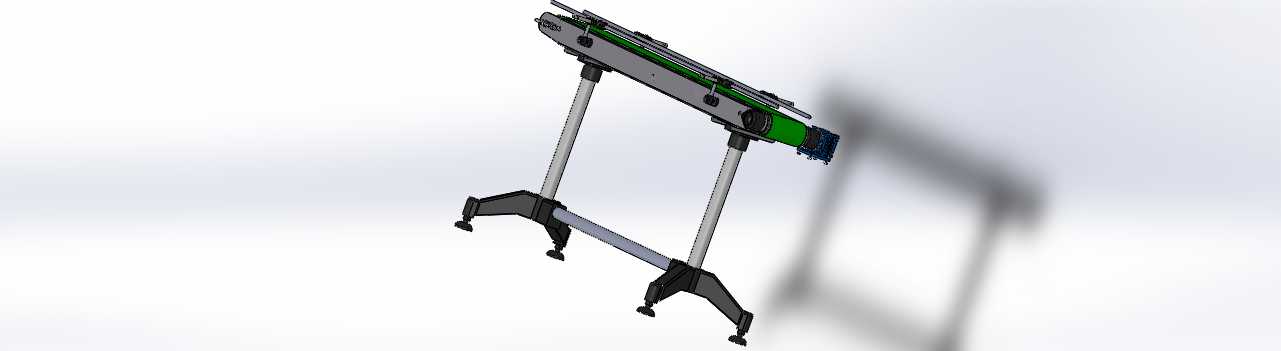

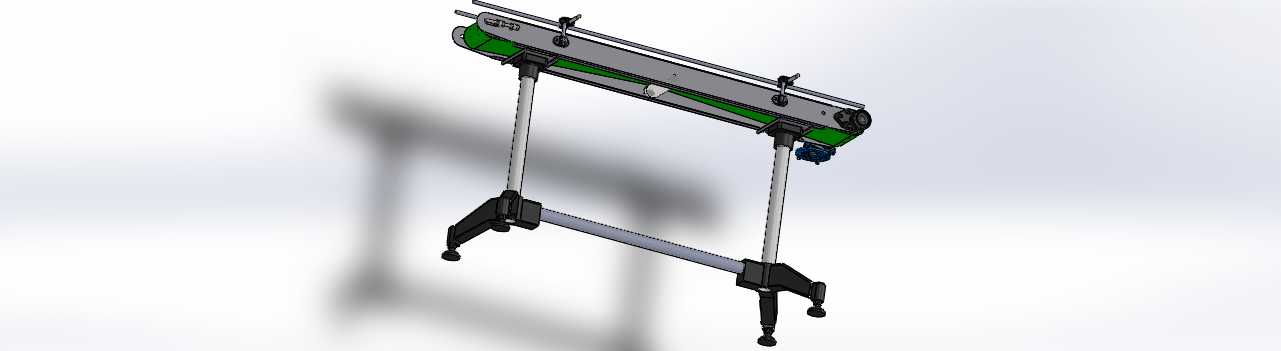

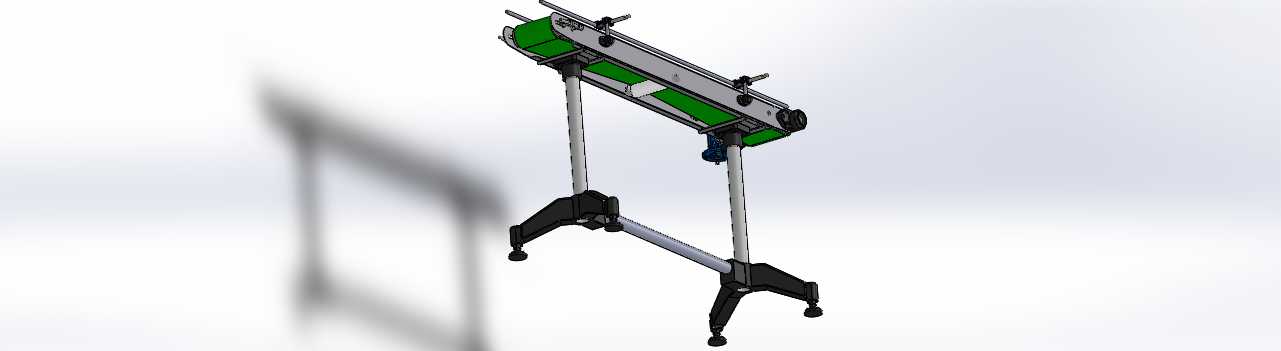

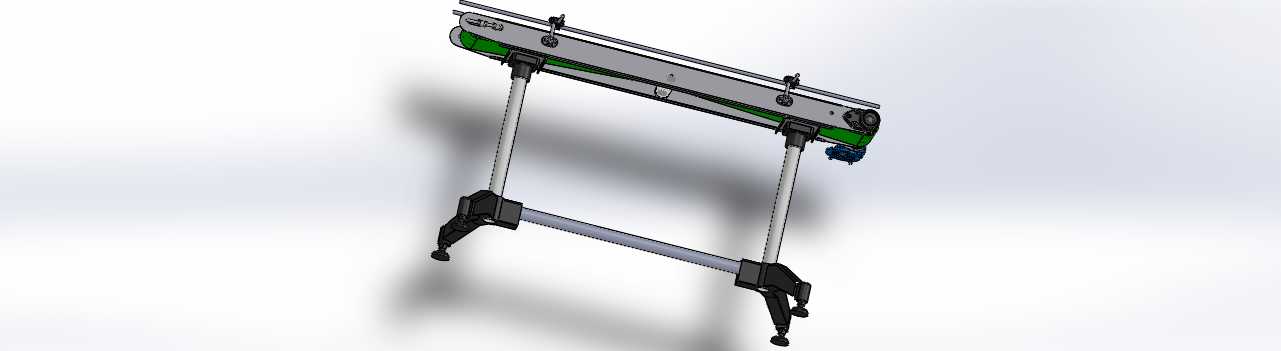

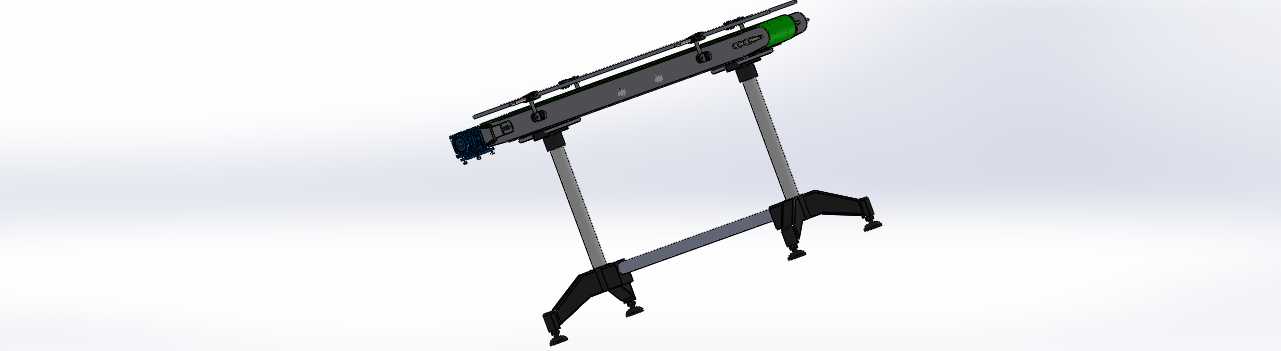

标记工位用1500型窄幅带式输送结构

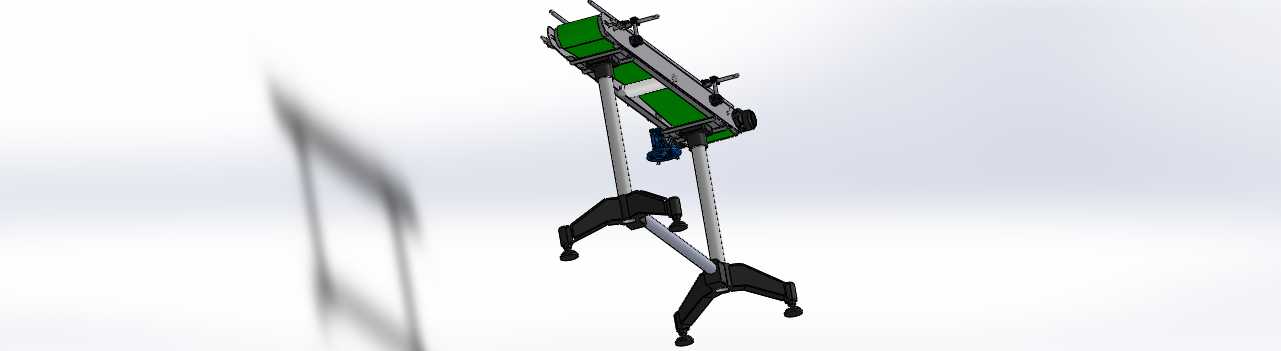

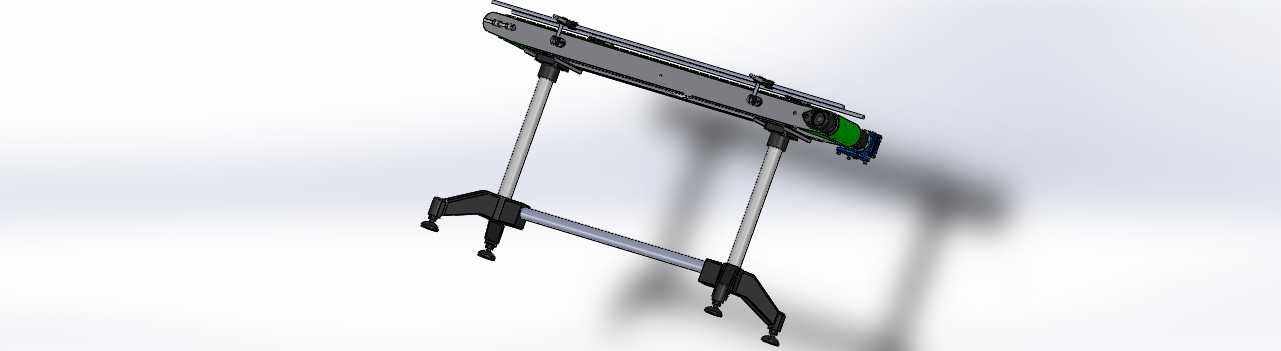

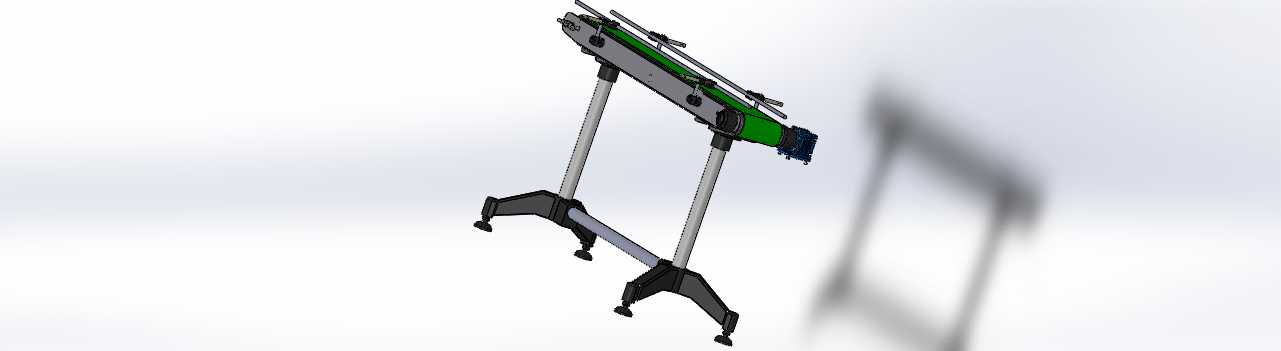

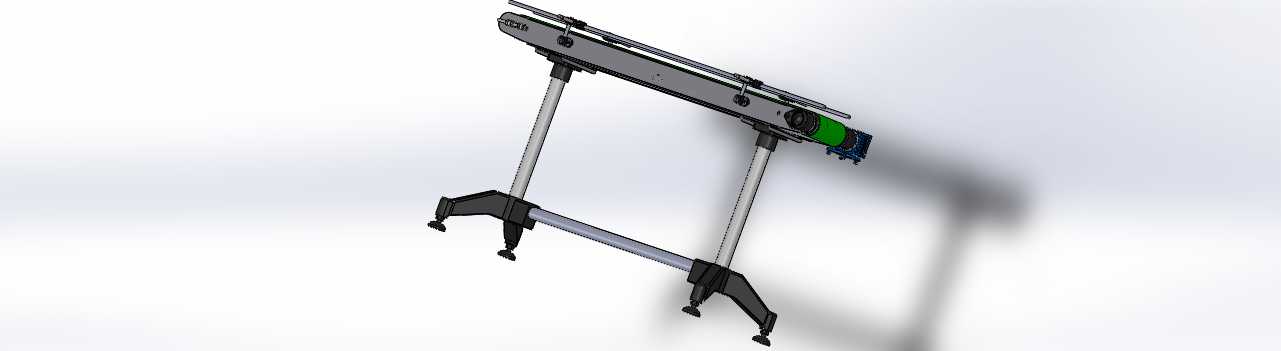

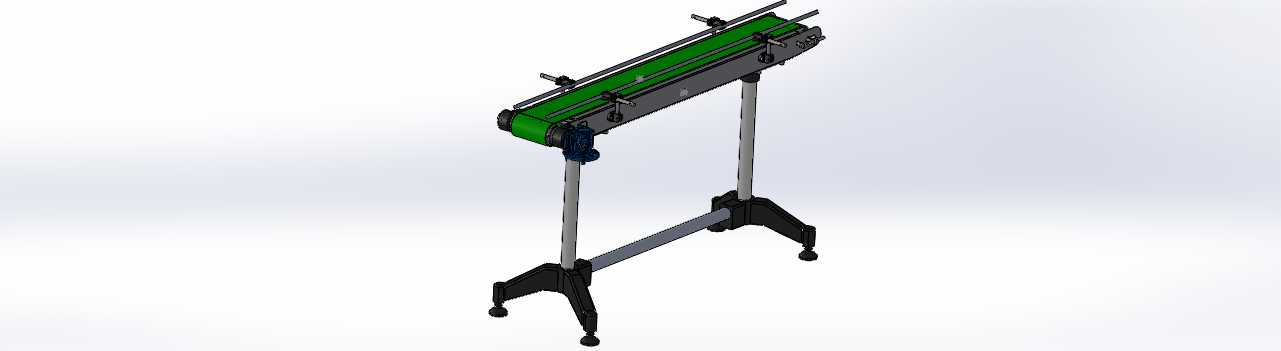

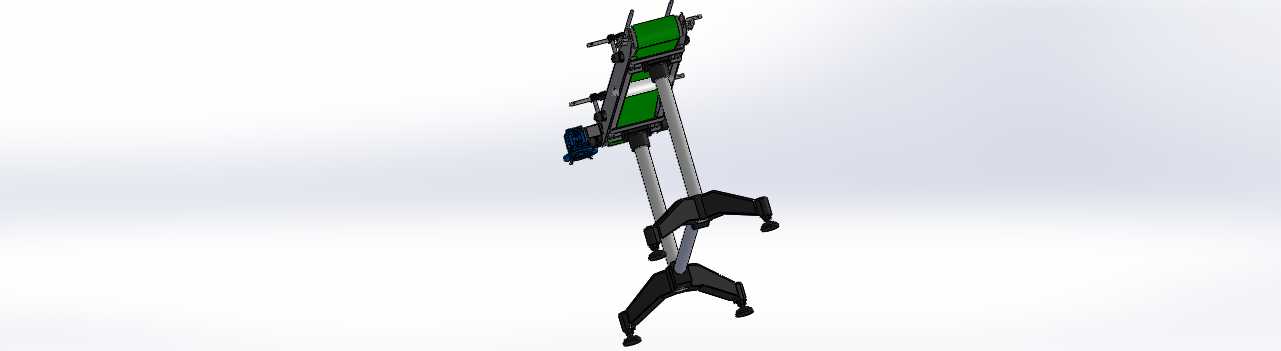

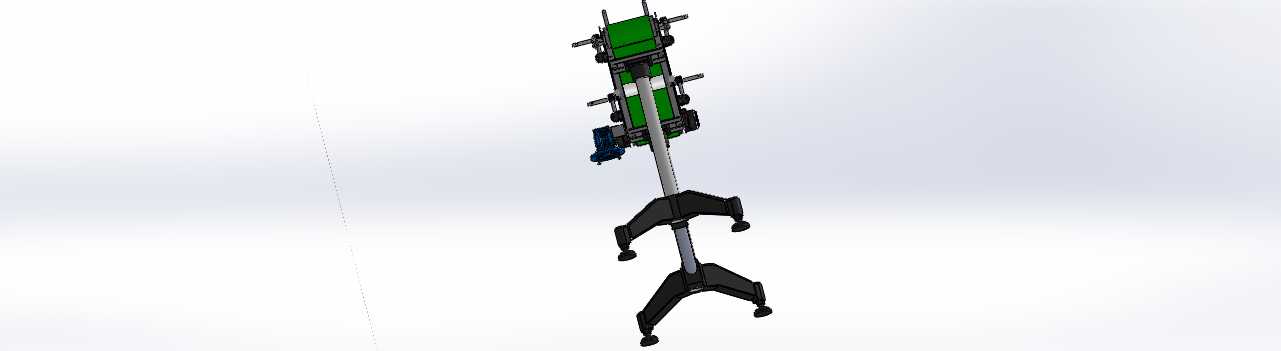

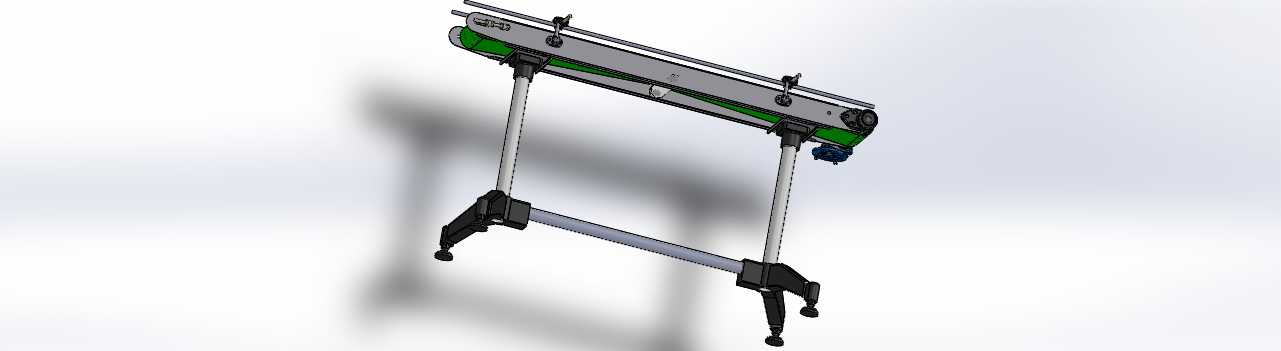

　　在轻工制造、电子元器件组装、小型五金件加工的产线标记工位段，这类窄幅带式输送结构是衔接上下工序的核心辅助设备，主要承担待标记工件的匀速输送功能，让工件以稳定速度通过喷码、激光打标、贴标等标记作业工位，避免人工上下料带来的定位偏差与效率损耗。和常规宽幅输送设备不同，这款1500x200规格的输送结构专门针对小尺寸工件的标记场景设计，200mm的带宽刚好匹配小型电子配件、五金紧固件、塑胶小件的输送需求，不会因为带宽过宽导致工件偏移走位，也不会因为带宽不足限制工件摆放空间。从结构设计逻辑来看，整体采用分体式模块化搭建思路，主体输送段采用铝型材作为主框架基材，既保证了整体结构的刚性，又能控制整体设备重量，方便产线布局调整时的移位与安装。

　　两侧的导向挡边采用可调节式安装结构，能够根据待输送工件的实际宽度微调挡边间距，避免工件在输送过程中从皮带侧边滑落，同时挡边采用低摩擦材质，不会刮蹭工件表面影响标记后的外观质量。驱动端配置0.18kW的减速电机，动力输出经过减速机构匹配后，皮带运行速度控制在标记作业适配的区间范围内，运行过程无明显顿挫，能够保证工件经过标记工位时的速度一致性，避免标记位置偏移、字迹模糊等问题。张紧机构集成在从动滚筒端，采用螺纹调节式张紧结构，不需要额外拆卸护板就可以完成皮带张紧度的调整，日常维护操作十分便捷，能够适配不同厚度的输送皮带更换需求。支撑部分采用两根独立的立式支腿搭配底部横向连接杆的结构，支腿上设计有高度调节结构，

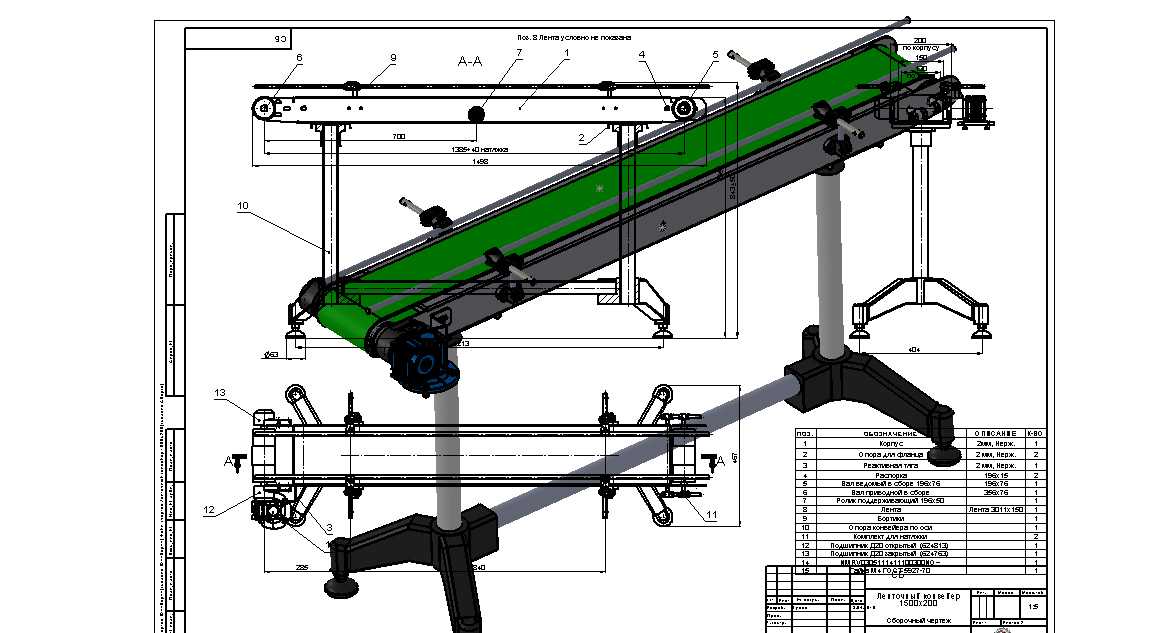

　　能够根据前后衔接设备的实际高度调整输送面的水平高度，调节范围覆盖常规产线的作业高度区间，支腿底部配置可调脚杯，能够在地面不平整的安装场景下调整设备水平度，避免设备运行过程中出现晃动、皮带跑偏的问题。安装边界方面，设备整体长度为1500mm，其中有效输送段长度约1300mm，预留出两端的驱动与张紧结构安装空间，设备最大宽度约350mm，包含两侧挡边与调节结构的外伸尺寸，支腿安装的横向跨距约600mm，纵向跨距约1200mm，安装时只需要在对应地面位置预留四个脚杯的固定点位即可，不需要额外做预埋基础，适合在现有产线中做插装式布局。皮带表面采用哑光防滑材质，既能够保证工件放置后不会因为皮带启停出现滑动，又不会因为表面反光影响激光打标、

　　视觉识别类标记设备的检测精度。设备的电气走线全部集成在铝型材框架的内置槽内，外部没有明线裸露，既避免了生产过程中线缆被工件剐蹭破损的风险，也让整体外观更加整洁，方便日常的表面清洁作业。在实际产线应用中，这类输送结构可以单独作为标记工位的输送单元使用，也可以多台拼接组成更长的输送线体，适配多工位连续标记作业的需求，支腿上预留的标准安装孔位可以直接加装光电传感器、工件定位挡停机构，配合标记设备实现自动上料、定位、标记、下料的全流程自动化作业，不需要人工持续值守操作。和大型输送设备相比，这款窄幅输送结构的转弯半径适配性更强，因为本身长度较短，可以在空间局促的车间内灵活布局，甚至可以直接放置在工作台面上作为台式输送设备使用，适配小型加工作坊的紧凑生产空间需求。结构设计过程中充分考虑了日常维护的便捷性，驱动电机的安装位置预留了足够的操作空间，更换皮带、检修减速机构时不需要完全拆解主体框架，只需要拆卸两侧的护板就可以完成全部维护操作，能够大幅降低设备停机维护的时间成本。皮带下方的承托板采用耐磨高分子材质，长期运行不会出现明显磨损，也不会因为和皮带反复摩擦产生异响，运行噪音控制在车间作业允许的范围内，不会对作业人员造成额外的噪音干扰。
