汽车车架VIN标记安装工装结构设计

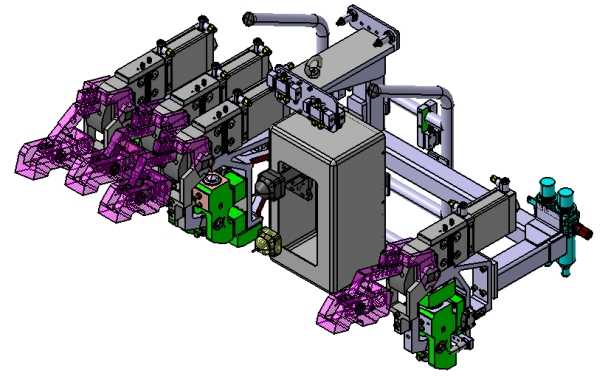

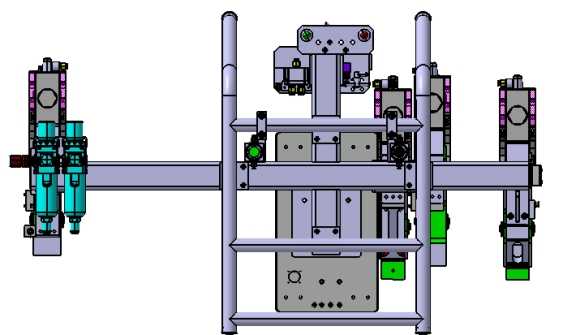

　　这套工装主要应用在商用车、乘用车整车焊装及总装环节的VIN码标记工序，针对白车身纵梁、车架总成上的VIN标识打刻、标记粘贴作业做定位支撑，解决人工标记时位置偏移、标识歪斜、深浅不一致的问题，适配多车型混线生产时的快速切换需求。从结构布局来看，整套工装采用型材框架作为承载基体，底部设置可调式支撑脚，可根据生产线工位的地面高度差做±15mm的微调，保证工装工作面与车架纵梁下表面的平行度控制在0.2mm/m以内，避免标记时因基准倾斜导致的字符错位。夹持单元分布在纵梁的三个定位点位，其中靠近车头端的夹头采用浮动式压头设计，压头接触面镶嵌聚氨酯缓冲垫，夹紧力控制在80-120N区间，既可以牢牢抵住纵梁腹板防止打标时产生窜动，

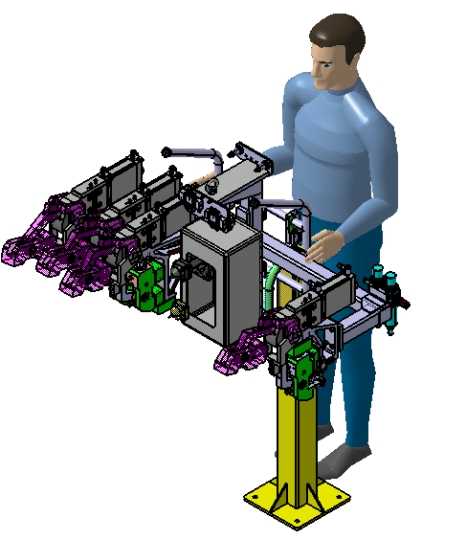

　　又不会在钣金表面留下压痕，适配厚度1.2-3.0mm的不同规格车架板材。标记执行端的安装座采用十字滑台结构，横向调节行程为220mm，纵向调节行程为150mm，滑台配备锁紧手柄，调整到对应车型的标记坐标位置后可快速锁止，无需每次作业前重新对位，滑台的定位重复精度可达0.1mm，完全满足VIN码标记的位置公差要求。设计过程中优先考虑了作业的人机工程性，操作手柄的布置高度距离工位地面1050mm，符合一线操作人员站立作业的舒适操作区间，所有需要手动调节的部位都设置在操作人员正面伸手可及的范围内，无需探身或绕到工装另一侧操作，单工位的上下件作业时间可控制在12秒以内。工装的侧面预留了气动打标机、激光标记头的安装接口，

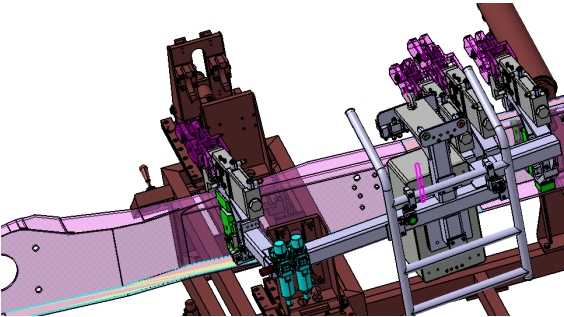

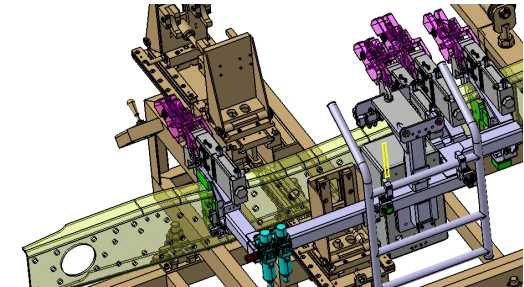

　　接口采用标准的40mm孔距安装板，可兼容市面上主流的手持式、固定式标记设备，不需要额外做转接板加工。针对车架纵梁上存在的加强筋、工艺孔等异形结构，定位销采用可换式设计，根据不同车型的纵梁工艺孔直径配备φ12、φ14、φ16三种规格的定位销，更换时只需拔插快卸销即可完成，切换车型的整体调整时间不超过3分钟。整套工装的外形长度控制在1800mm，宽度750mm，高度1200mm，安装时不需要对现有生产线的辊道、支撑结构做大规模改造，可直接放置在焊装线末端、总装线前端的预留工位上，底部设置的四个万向轮带刹车结构，需要转线或维护时可直接推动转移，固定时踩下刹车即可保证整体稳定性。在标记作业的对位环节，工装上设置了两个可视化对位基准，

　　一个是纵梁前端的端面挡块，另一个是纵梁下翼面的高度基准块，上件时只需将纵梁前端抵住挡块、下翼面贴紧基准块，即可完成粗定位，后续夹紧动作由手动夹钳完成，不需要反复测量位置。考虑到车间内焊接飞溅、粉尘较多的工况，所有滑动配合面都加装了防尘折布，导轨副采用自润滑轴承，日常维护只需每周做一次表面清洁，不需要频繁加注润滑脂，降低一线维护人员的工作量。夹头的开合角度设置为45°，上件时不会与纵梁上的悬挂支架、线束固定座等突出部件产生干涉，针对部分车型纵梁上预装的支架，夹持位置做了对应的避空缺口，缺口边缘做倒圆角处理，防止上件时刮擦车身钣金或零部件。
