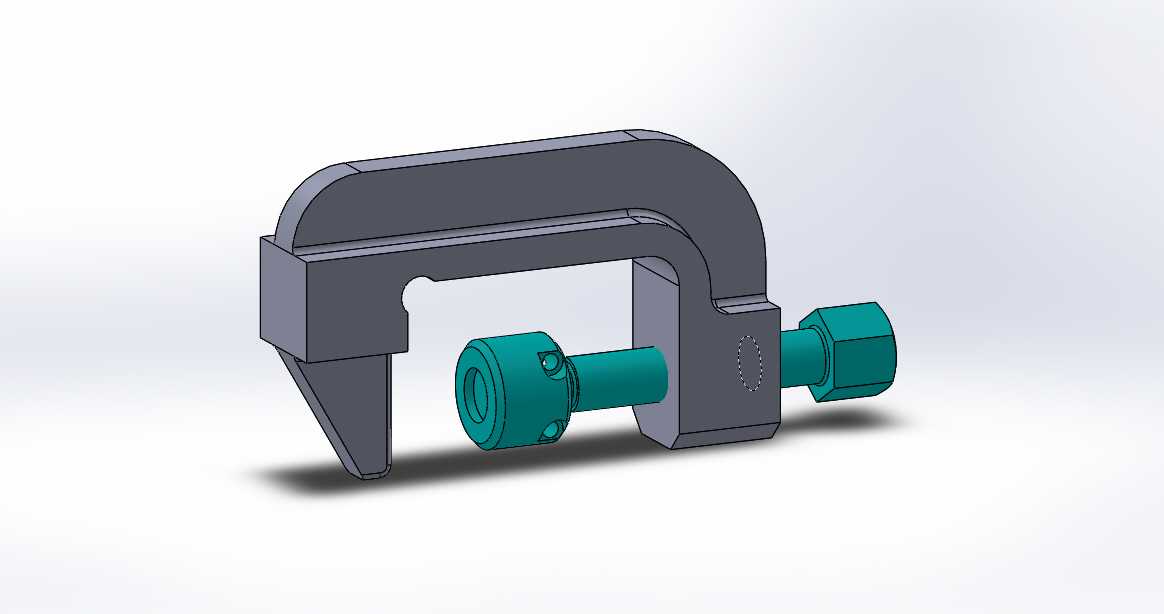

30mm行程C型手动螺旋夹持工装结构

　　在机加工工位的工件装夹、装配线的部件临时固定、焊接工位的焊件定位场景里，这类小行程C型螺旋夹持结构的使用频率一直居高不下，不同于大吨位的液压夹紧工装，这类手动夹持件不需要外接动力源，单人即可快速完成装夹与松脱操作，在多品种小批量的离散制造场景里适配性极强。这款夹持结构的最大开口行程为30mm，C型架体采用整体式结构设计，架体的受力截面做了渐变加厚处理，在螺杆施加轴向顶紧力时，架体开口端的变形量被控制在0.02mm以内，避免夹紧过程中架体张口导致工件移位。夹紧螺杆的端部配置了带防滑齿的压头，压头与螺杆之间采用间隙配合的铰接结构，螺杆旋进过程中压头不会随螺杆同步转动，避免压头旋转刮伤工件表面，

　　同时压头端面的防滑齿可以在夹紧光滑金属面时提供足够的静摩擦力，防止工件受侧向力时出现滑移。架体的固定端加工了内螺纹孔与夹紧螺杆配合，螺纹采用梯形牙型，相比普通三角牙螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，在频繁夹紧松脱的使用场景下，螺纹副的使用寿命可以提升三倍以上，螺杆的尾端配置了六角施力头，可以配合呆扳手或者套筒施加更大的夹紧力矩，满足不同材质工件的夹紧力需求。从安装边界来看，这款夹持结构的C型架体外侧轮廓最大宽度为42mm，架体厚度为18mm，整体闭合状态下的总长度为78mm，不需要额外的安装基座，直接卡在工件与基准台之间即可完成固定，在狭小的装配空间里也能灵活布置。设计过程中特意对架体的应力集中位置做了圆弧过渡处理，

　　架体拐角处的内R角为5mm，避免长期受交变夹紧力时出现应力开裂，压头与工件接触的端面做了淬硬处理，硬度达到HRC45-50，长期夹紧硬质金属工件也不会出现压痕凹陷。在实际使用场景中，这类夹持结构除了常规的工件装夹，还可以用于设备检修时的部件临时限位、管路安装时的对口固定、钣金拼接时的对齐压紧，相比普通的G型夹，这款结构的压头做了加长设计，可以深入到狭窄的型腔内部完成夹紧作业，架体的开口深度为25mm，能够覆盖大部分小型零件的装夹需求。螺杆的行程做了硬限位设计，当螺杆旋出到最大开口位置时，螺杆尾部的挡圈会卡在架体的螺纹孔端面，防止螺杆完全旋出脱落，避免现场使用时零件丢失。整个结构没有易损的弹性零件，所有配合面都做了防锈氧化处理，

　　在潮湿的焊接车间或者有切削液的机加工工位使用也不会轻易锈蚀，日常维护只需要定期在螺纹副位置涂抹少量润滑脂即可，不需要复杂的保养流程。从受力角度分析，夹紧力通过螺杆轴向传递到压头，再垂直作用在工件表面，C型架体承受反向的拉应力，架体的截面形状经过拓扑优化，在保证整体刚度的前提下尽可能减少了冗余材料，整体重量控制在280g左右，操作人员长时间手持使用也不会产生明显的负重感。针对不同的使用场景，压头可以快速更换，只需要拔出压头与螺杆连接的圆柱销即可替换成橡胶压头、V型压头等不同形式的端头，适配圆柱形工件、脆性材质工件的特殊装夹需求，不需要更换整个夹具体，大幅降低了现场的工装配置成本。
