液压缸机械连接性能检测专用工装设备

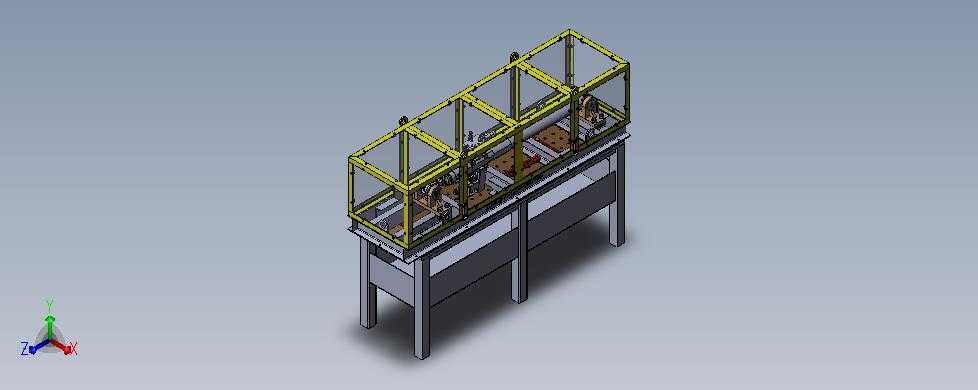

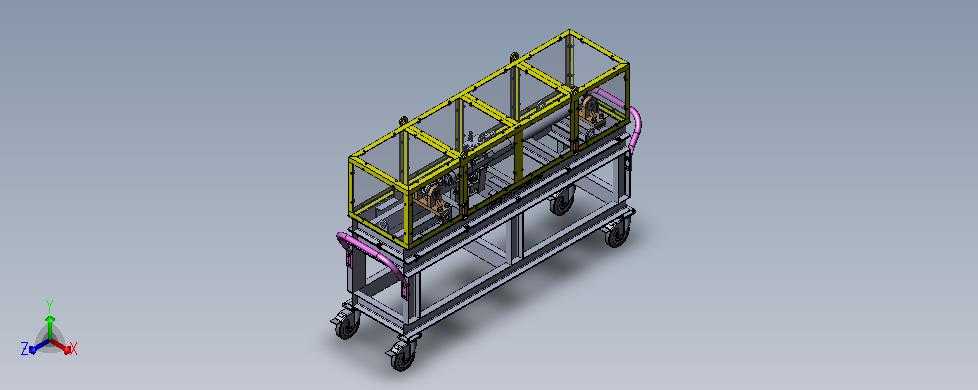

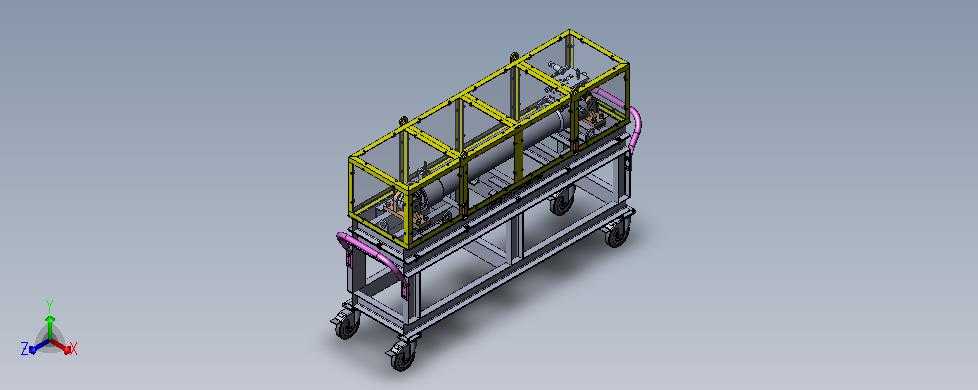

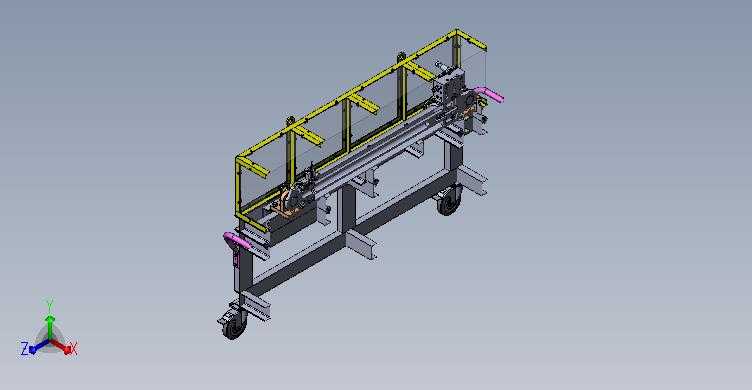

　　这套检测装置主要面向液压元件生产装配线、液压系统集成调试车间的工序检验环节，针对液压缸与外部负载、管路、安装基座之间的机械连接可靠性做全项校验，覆盖螺纹副预紧力校核、法兰贴合面间隙检测、销轴连接旷动量排查、锁紧结构防松性能验证等实际工况需求，替代传统人工借助扭力扳手、塞尺逐点排查的低效作业模式，能在装配完成后一次性完成所有连接点位的性能检测，避免不合格品流入下道调试工序。从整体结构布局来看，设备采用分体式支撑框架设计，下部为方管焊接成型的落地式支撑腿，腿底部预留M16规格的地脚螺栓安装孔，可直接固定在车间硬化地面上，支撑腿上方的台架面板采用20mm厚Q235钢板铣削加工而成，平面度公差控制在0.1mm/㎡范围内，

　　保证待检液压缸装夹定位的基准精度；台架上部设置铝型材拼装的安全防护围栏，围栏四周镶嵌透明亚克力挡板，既可以避免检测过程中连接部件松脱弹出造成安全隐患，又不会遮挡操作人员观察检测点位的视线，围栏顶部预留吊装孔位，方便整台设备的转场移位。设备的装夹模组采用可调节式定位结构，适配不同缸径、不同安装形式的液压缸检测需求，定位块上开有间距可调的T型槽，可根据待检工件的法兰安装孔距、耳环连接尺寸快速调整装夹位置，不需要额外更换定制夹具，换型时间控制在10分钟以内；检测执行端集成了多组位移传感器、扭力加载模块、轴向拉压模拟组件，可模拟液压缸实际工作时的轴向负载、径向偏载、管路振动等工况，在加载状态下实时采集各连接点位的形变量、预紧力衰减值、

　　相对位移量等参数，直接判定连接结构是否满足设计要求。设计过程中充分考虑了现场操作的人机工程学要求，台架操作面高度设置为850mm，适配操作人员站立作业的舒适高度，所有检测点位的操作空间预留量不小于150mm，方便工具伸入完成装夹和检测操作；设备的气路、线路全部走台架内部的布线槽，外部无裸露管线，避免现场作业时管线勾挂造成的安全问题。在安装边界方面，整台设备的外形长度控制在2400mm，宽度1200mm，高度含防护围栏为2100mm，不需要额外开挖地基，只要车间地面承重满足每平方米500kg的要求即可直接安装就位，设备左侧预留600mm的操作维护空间，右侧预留300mm的管线接驳空间，可直接嵌入现有液压元件装配线的检验工位，

　　不需要对现有产线布局做大幅调整。不同于实验室用的高精度液压检测台，这套装置更侧重生产现场的快速批量检测，所有检测流程做了工序化拆解，操作人员只需要按照指引将待检液压缸装夹到位，启动检测程序后设备即可自动完成所有检测项，检测结果直接通过指示灯反馈合格/不合格状态，对操作人员的技能要求更低，适合制造车间的一线检验人员使用。在结构刚性设计上，台架的焊接框架做了去应力退火处理，避免长期使用后框架变形影响检测精度，所有与工件接触的定位面都做了淬火处理，表面硬度达到HRC45以上，耐磨性能满足三年以上的高频使用需求；防护围栏的铝型材采用4040标准工业铝型材，拼接处采用内置角码连接，整体抗冲击性能满足1000N侧向力撞击不变形的要求，完全适配生产现场的复杂作业环境。
