废物处理中心用振动给料设备结构设计

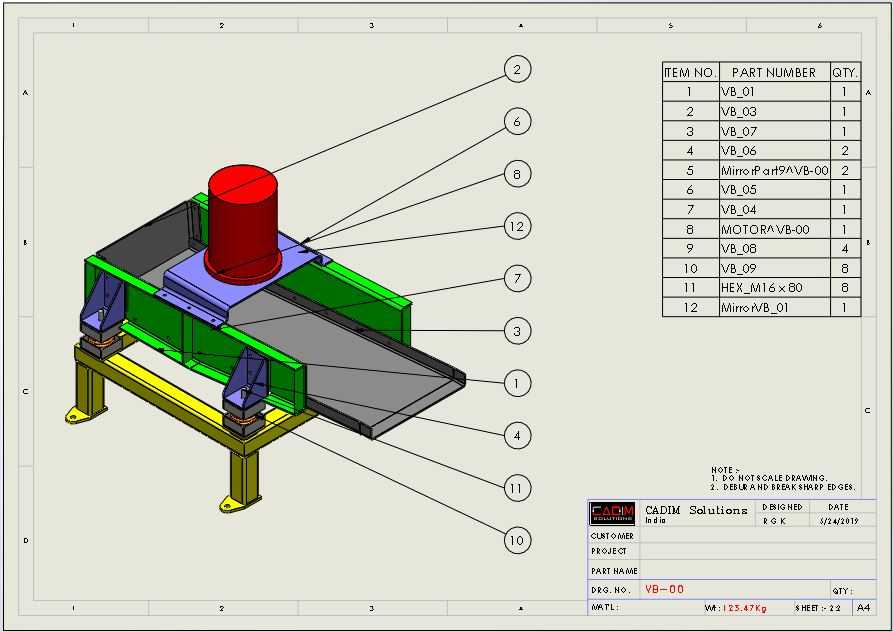

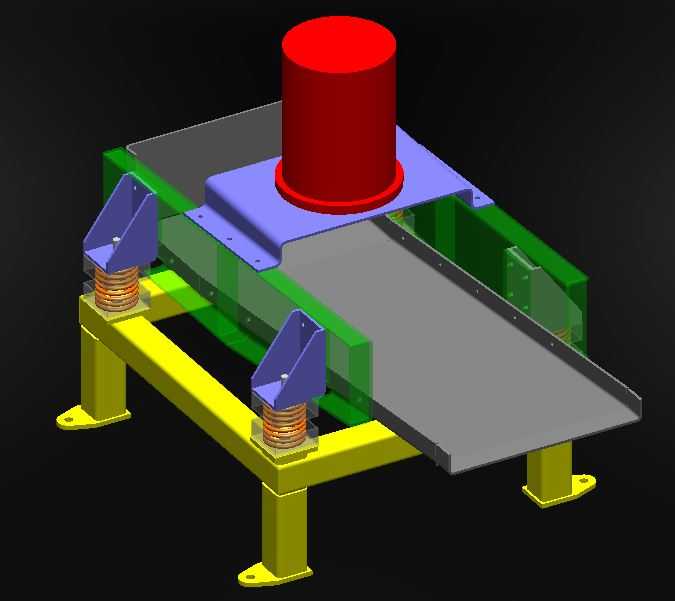

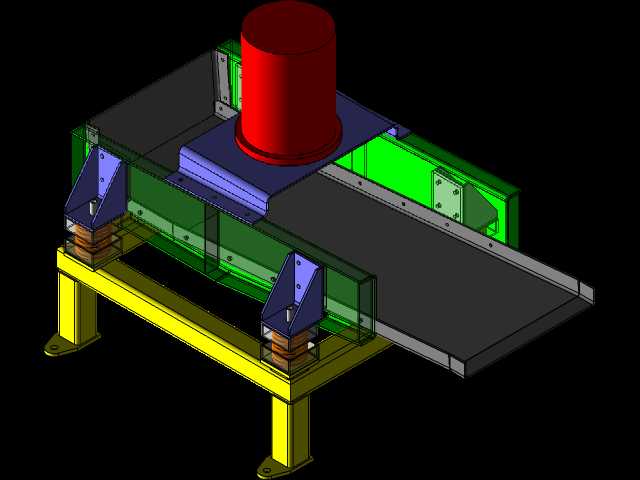

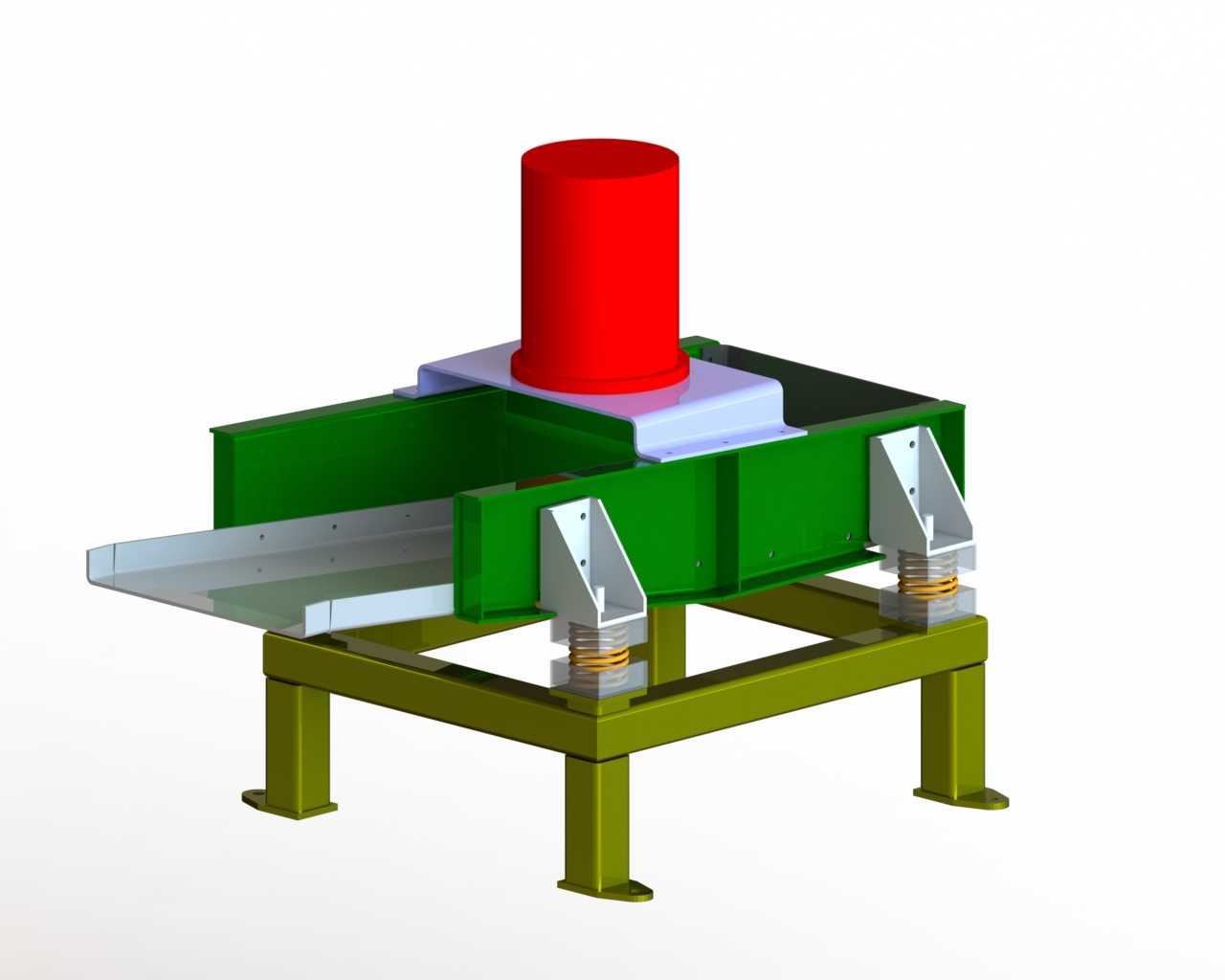

　　在固废处理、散料转运的工业场景中，散状物料的均匀定量给料一直是衔接前后工序的关键环节，这款振动给料设备的设计，正是针对废物处理中心的物料输送需求开发，可适配混杂散料、颗粒状固废的连续给料作业，避免上游料仓出料堵料、下游设备进料不均的问题。从结构设计逻辑来看，设备采用座式安装结构，底部四组支撑腿搭配螺旋弹簧减振组件，既能够承载槽体与上部进料装置的整体载荷，又可以将振动激励约束在槽体总成范围内，避免振动传递到安装基础或周边配套设备，降低设备运行时的基础动载荷，减少对厂房结构的振动影响。槽体部分采用双侧立板加强的焊接结构，槽底为平直输送面，出料端延伸出窄边导料结构，可精准对接下游皮带输送机、分选设备的进料口，避免物料撒落；

　　槽体上方设置的圆柱形进料接筒，可直接对接上游料仓的出料口，接筒与槽体之间设置过渡连接板，保证进料时物料直接落在槽体中部的受料区域，避免物料偏载导致的振动异常。驱动安装位设置在槽体两侧的支架上，采用对称布置的安装座结构，可适配振动电机的安装固定，保证激振力的作用线通过槽体重心，让槽体做定向直线振动，推动物料沿槽底向出料端匀速移动，通过调整激振力的大小，可灵活改变物料的输送速度，匹配不同处理量的工况需求。设备的外形尺寸控制在1.3m×0.7m×0.9m的范围内，最小安装高度可做到0.35m，常规安装状态下高度为0.45m，紧凑的结构尺寸让它可以适配空间受限的厂房布局，不需要额外搭建高大的安装平台，降低现场安装的土建成本。

　　支撑腿底部设置带安装孔的地脚板，可通过膨胀螺栓直接固定在混凝土基础上，安装时只需保证四个支撑点的平面度误差在允许范围内，即可保证设备运行平稳，不需要复杂的安装调试流程。在功能设计上，这款给料设备没有复杂的传动部件，依靠振动实现物料输送，运行过程中物料与槽体之间为相对跳动状态，对槽体的磨损较小，针对废物处理中心物料混杂、可能含有硬质块状杂物的工况，槽体内壁可根据需求加装耐磨衬板，进一步延长设备的使用寿命；同时开放式的槽体结构方便日常清理与维护，若出现物料卡滞的情况，操作人员可直接从槽体侧面观察并处理，不需要拆解大量结构件。从选型适配角度来说，这款设备的给料能力可通过振动参数调整覆盖中小规模的固废处理线需求，

　　既可以单独作为料仓出料给料装置使用，也可以多台组合布置在分拣线的不同进料节点，为不同的分选设备均匀供料，避免因进料量波动导致的分选效率下降、设备过载等问题。设计过程中充分考虑了散料的流动特性，槽体的侧壁高度设置为刚好容纳正常料层厚度的物料，避免物料在振动过程中从侧边溢出，进料接筒的直径适配常规料仓的出料口尺寸，不需要额外制作变径连接结构，减少现场安装的配套加工工作量。减振弹簧的选型经过刚度匹配计算，既能有效隔离振动，又能保证槽体的振动幅度维持在合理区间，避免振幅过大导致物料抛洒过高产生扬尘，也不会因振幅过小导致物料输送速度不足、堵料积料。整体结构采用模块化设计思路，支撑框架、槽体、减振组件、进料接筒均可拆分运输，现场组装时仅需通过螺栓连接即可完成装配，降低运输与安装的成本。
