跳汰机配套可调节支撑定位基座结构

　　在重力选矿生产线的跳汰机设备体系中，这类支撑定位基座是保障分选作业台面稳定运行的核心配套构件，主要承担跳汰机表体的承载、水平度调节以及作业过程中的振动缓冲作用，直接影响跳汰分选过程中床层的分层稳定性，最终关联矿物分选的精度与回收率。从实际选矿现场的工况来看，跳汰机作业时会持续产生规律性的脉动水流冲击，配套的支撑基座不仅要承受台面及上部物料的静载荷，还要抵消脉动冲击带来的交变动载荷，避免台面出现偏移、倾斜或者共振问题。

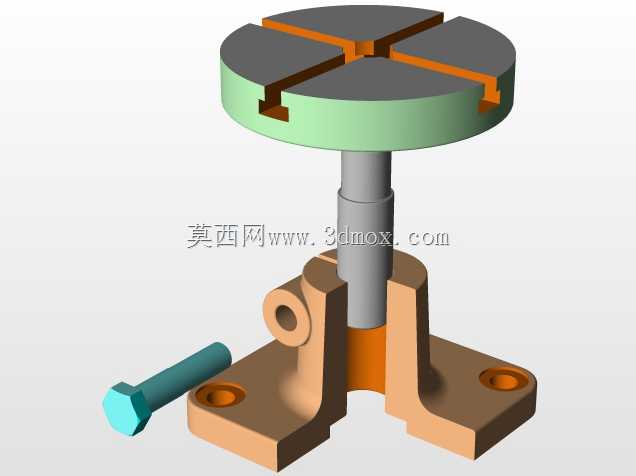

　　该支撑结构采用分体式组合设计，上部为带十字T型槽的圆形承载台面，槽体结构可适配不同规格的跳汰机表体安装定位，无需额外打孔即可通过T型螺栓快速完成台面与上部构件的锁紧固定，安装调整时可沿槽道灵活调整固定位置，适配不同安装孔距的表体连接需求。台面下部连接的竖向导柱采用圆柱导向结构，与下部支座的导向孔采用间隙配合，可实现竖向高度的微调，配合侧边的锁紧螺栓结构，完成台面水平度校准后即可锁紧固定，抵消安装基础的平面度误差，保障上部跳汰机表体始终处于水平作业状态。

　　下部的支座采用分体式双耳支撑结构，底座设置两个对称的安装固定孔，可通过膨胀螺栓或者连接螺栓将整个支座固定在设备安装基础或者机架平台上，双耳结构的设计既提升了支座整体的抗倾覆能力，又为竖向导柱提供了足够的导向支撑长度，避免导柱受侧向力时出现卡滞或者变形问题。侧边配置的外六角锁紧螺栓贯穿支座耳座，端部可直接顶紧在竖向导柱的柱面上，锁紧时接触面积充足，锁紧力可靠，即便在长期交变振动工况下也不易出现松动移位。

　　从安装边界维度考量，该结构的圆形承载台面直径适配中小型跳汰机的表体安装尺寸，整体竖向调节行程可覆盖常规选矿现场基础不平带来的高度差补偿需求，底座的安装孔距符合选矿设备通用安装机架的孔位标准，可直接替换现有跳汰机的老旧支撑部件，无需对原有安装基础做二次改造。设计过程中充分考虑了选矿现场的潮湿、多粉尘工况，所有配合面均预留了足够的间隙公差，避免粉尘进入配合间隙导致调节卡滞，构件的棱角处均做了倒角处理，既消除了加工应力集中问题，也避免安装调试过程中出现尖锐边角划伤操作人员的情况。

　　在实际功能实现上，该结构区别于传统的固定焊接支撑，可在设备运维过程中快速调整台面水平度，当跳汰机长期运行出现基础沉降或者部件磨损导致台面倾斜时，无需拆解上部设备即可完成水平校准，大幅降低运维调整的工作量。同时T型槽的台面设计也为后续加装辅助分选附件提供了安装基础，可根据不同矿物的分选需求，在台面上加装挡料板、导流板等辅助构件，无需对台面做二次加工。结构整体的受力路径清晰，上部载荷通过圆形台面均匀传递到竖向导柱，再通过导柱传递到下部双耳支座，最终分散到安装基础上，各受力截面的尺寸均经过载荷校核，可承受数倍于额定载荷的冲击负载，避免突发工况下出现结构断裂失效。
