小型脚踏驱动磨床结构设计方案

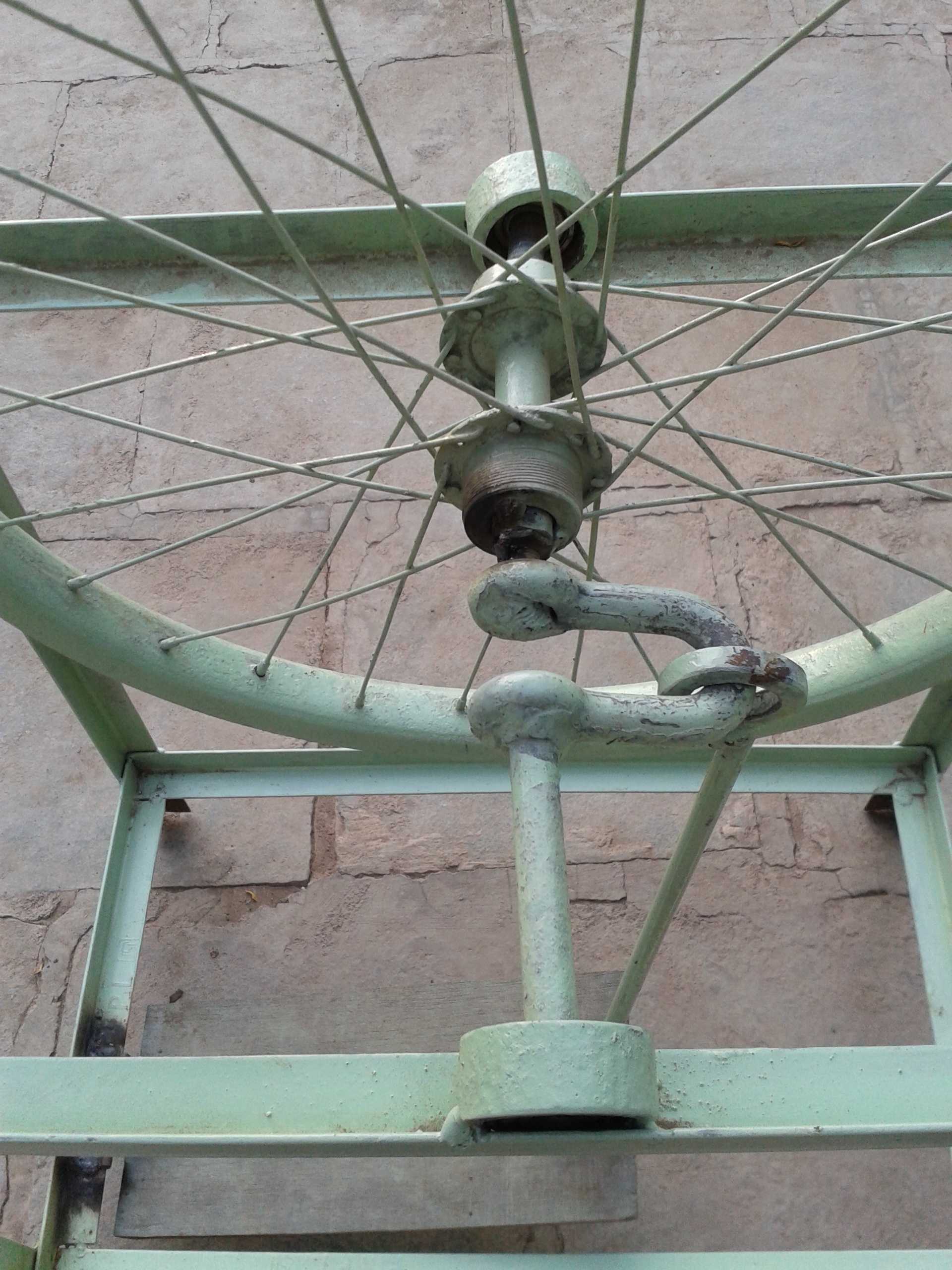

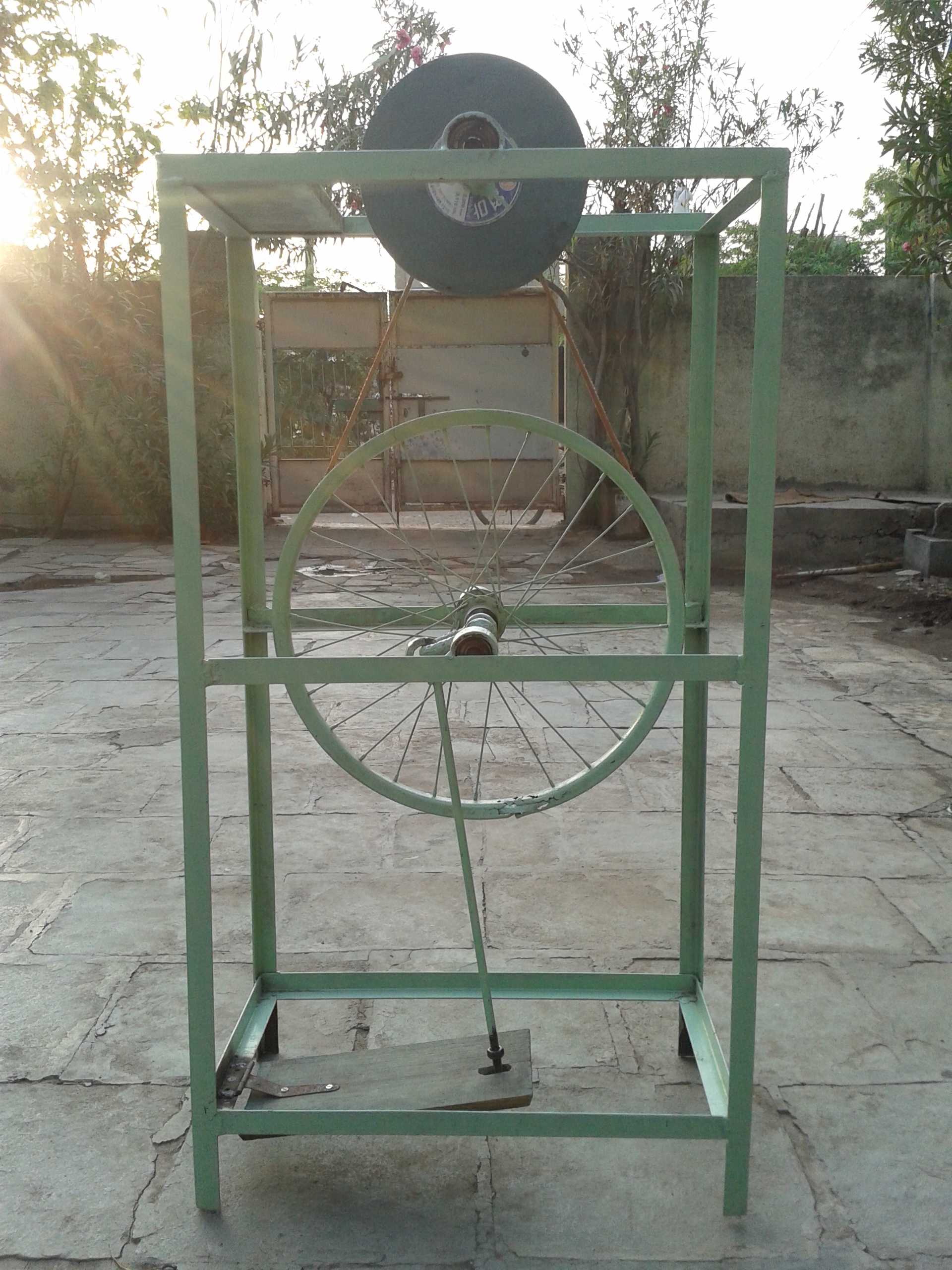

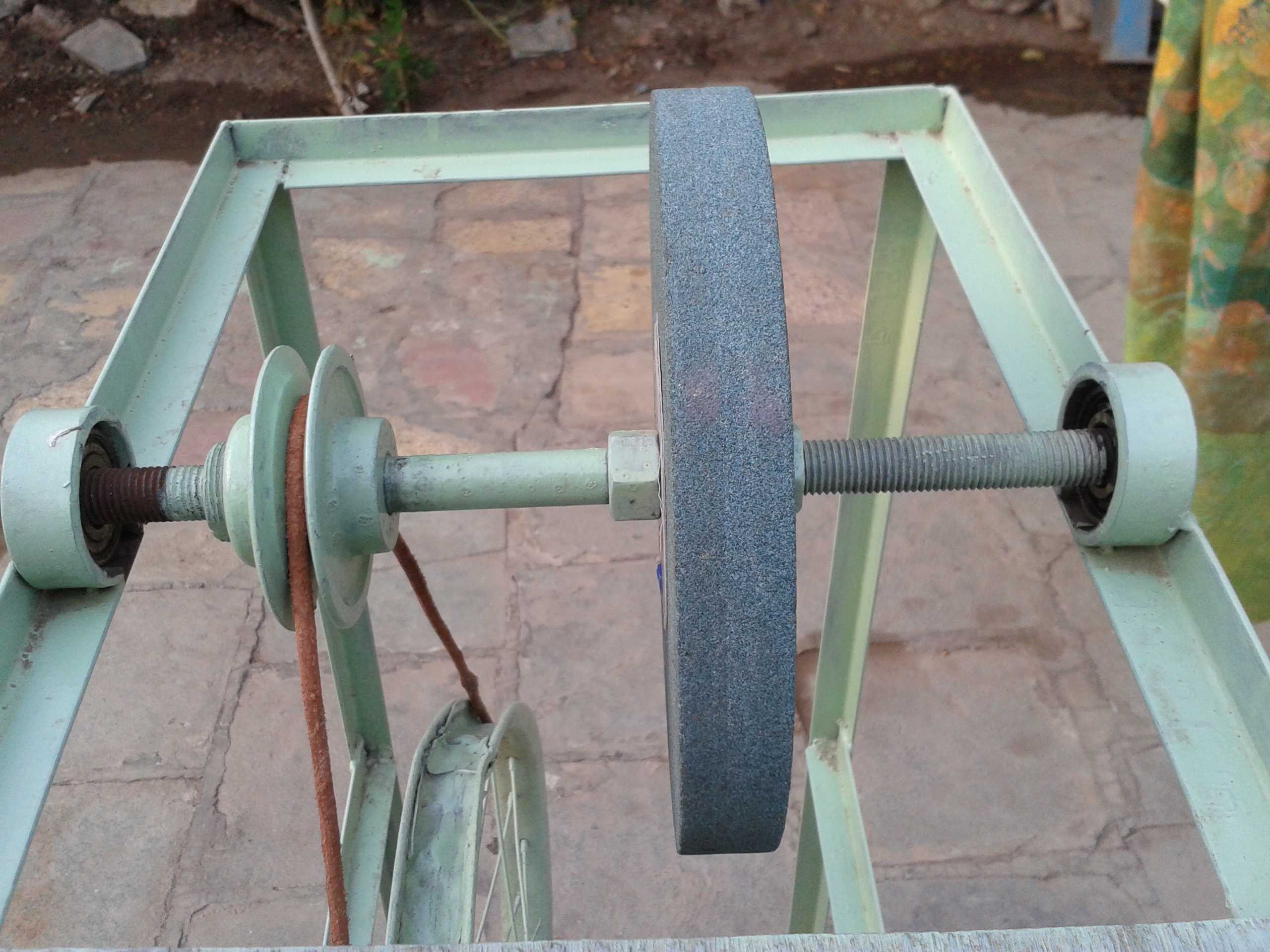

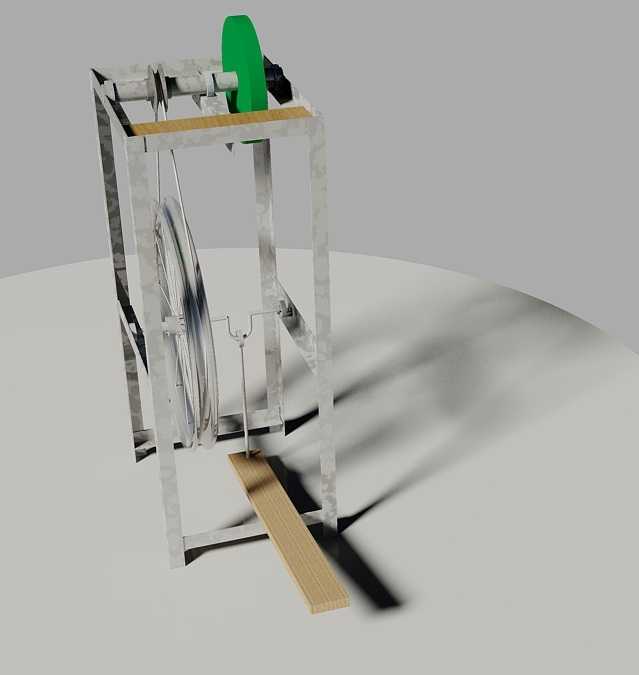

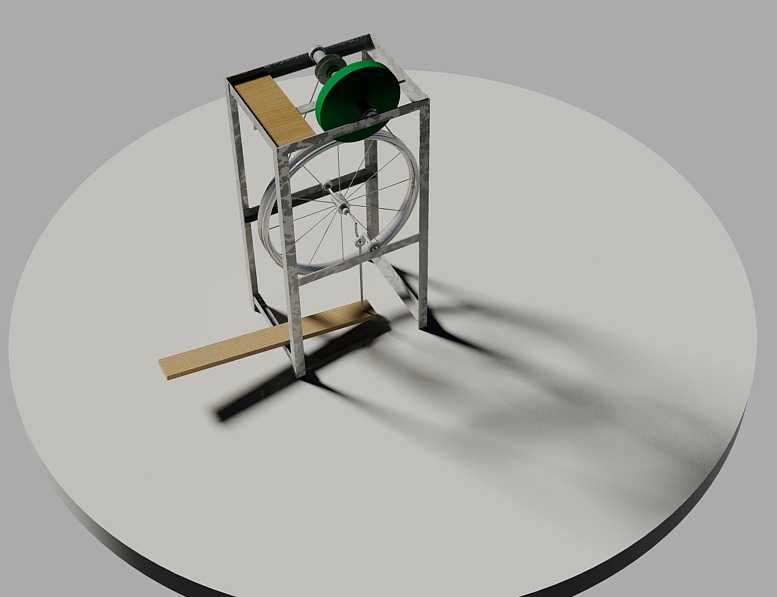

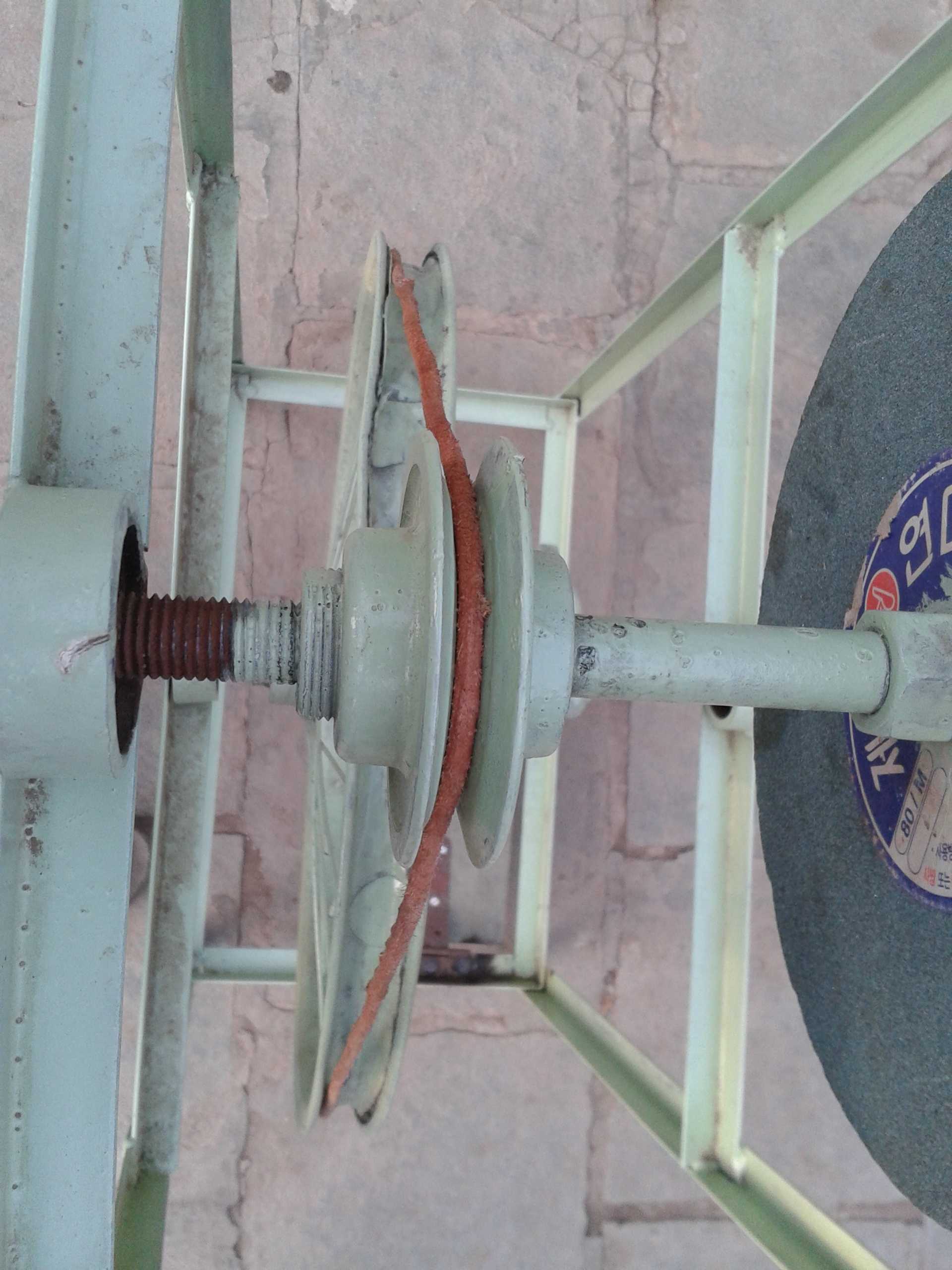

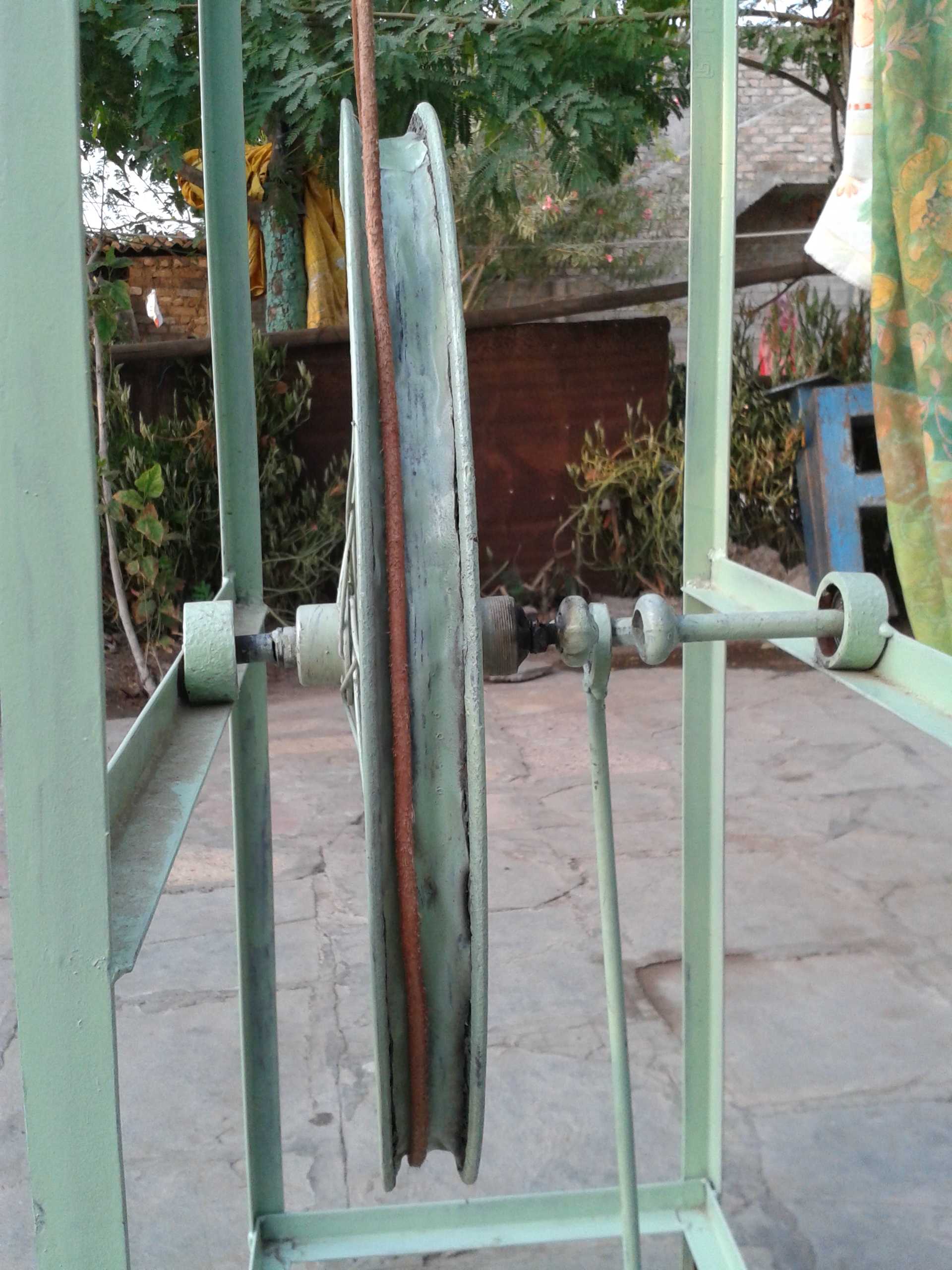

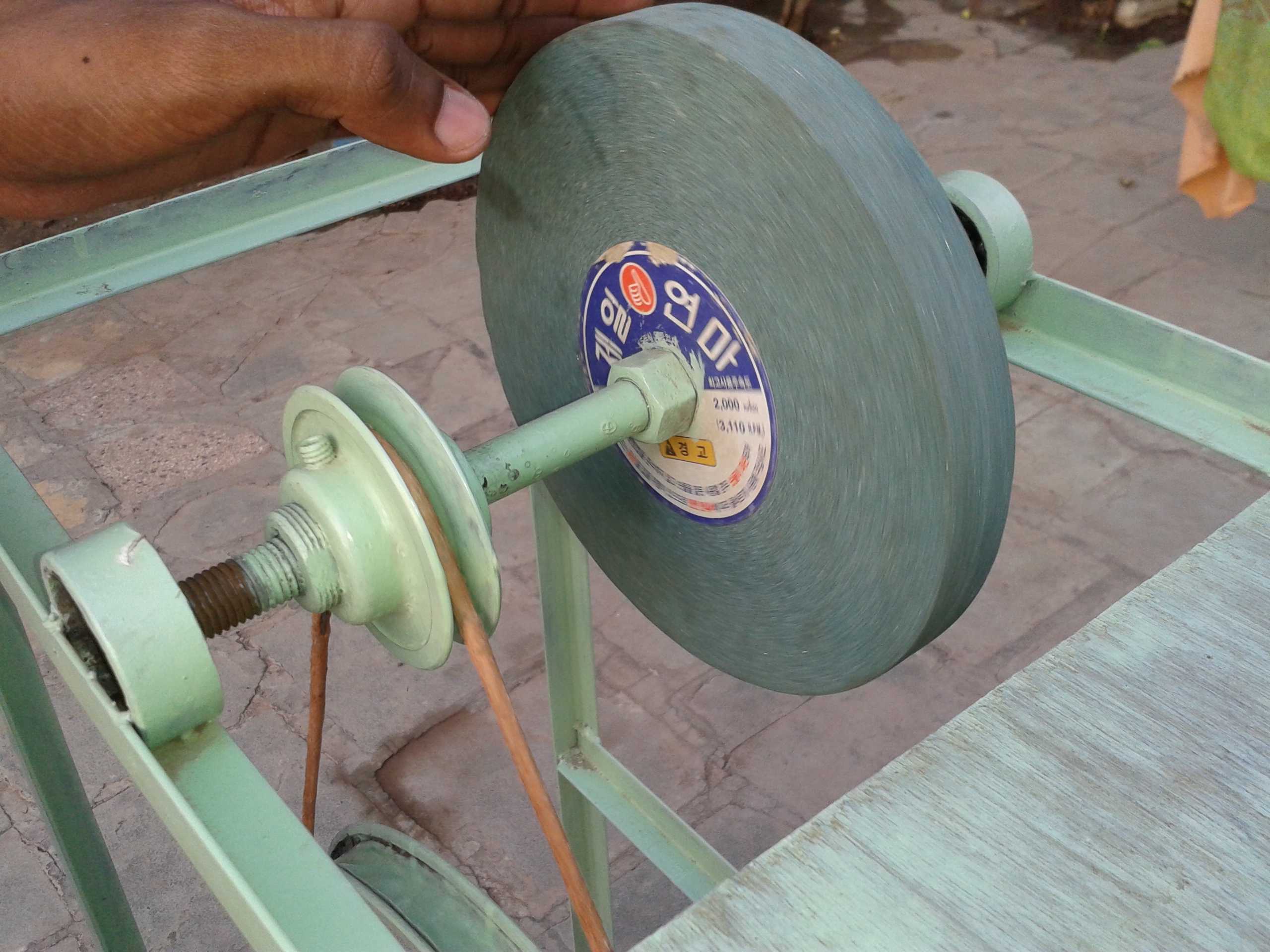

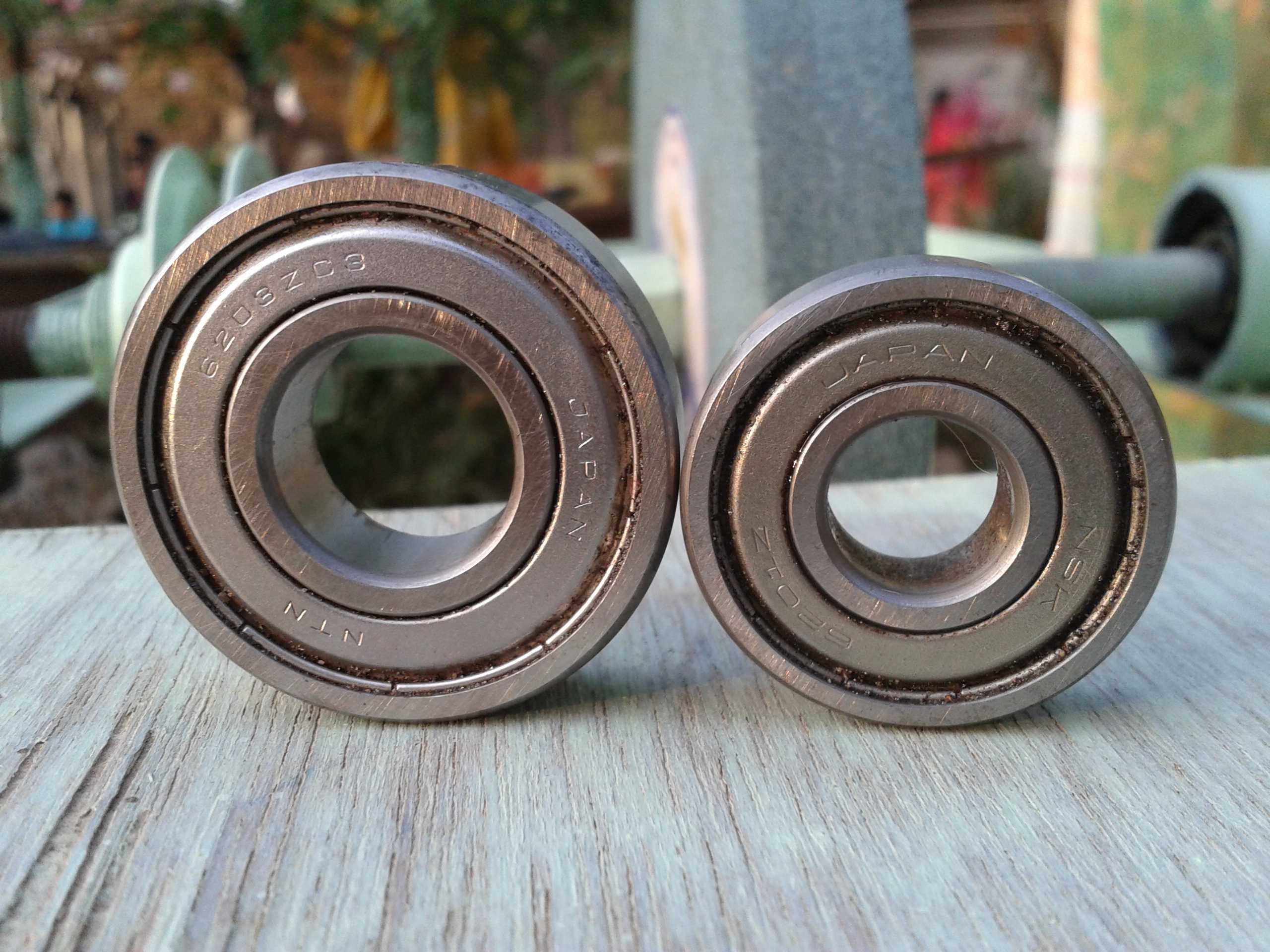

　　这款脚踏驱动的磨削设备，主要面向小型家庭作坊、个体维修加工场景设计，无需外接电力供应，完全依靠操作人员脚部踩踏提供动力输入，适合无供电条件的野外作业、零散小型零件修磨场景使用。从结构布局来看，设备采用方管焊接的立式框架作为主体承载结构，底部预留足够的踩踏操作空间，操作人员可坐姿完成全部作业，长时间操作的疲劳度远低于手持磨削工具。动力传递路径上，脚踏踏板通过曲柄结构连接大直径辐条式飞轮，飞轮兼具储能与减速增扭作用，将脚部往复踩踏的动力转化为连续旋转运动，再通过带传动结构将动力传递至上方的磨削主轴，带动砂轮完成旋转磨削动作，带传动结构同时具备过载保护作用，当磨削进给量过大出现卡滞时，皮带会出现打滑，避免刚性传动结构损坏或操作人员受伤。

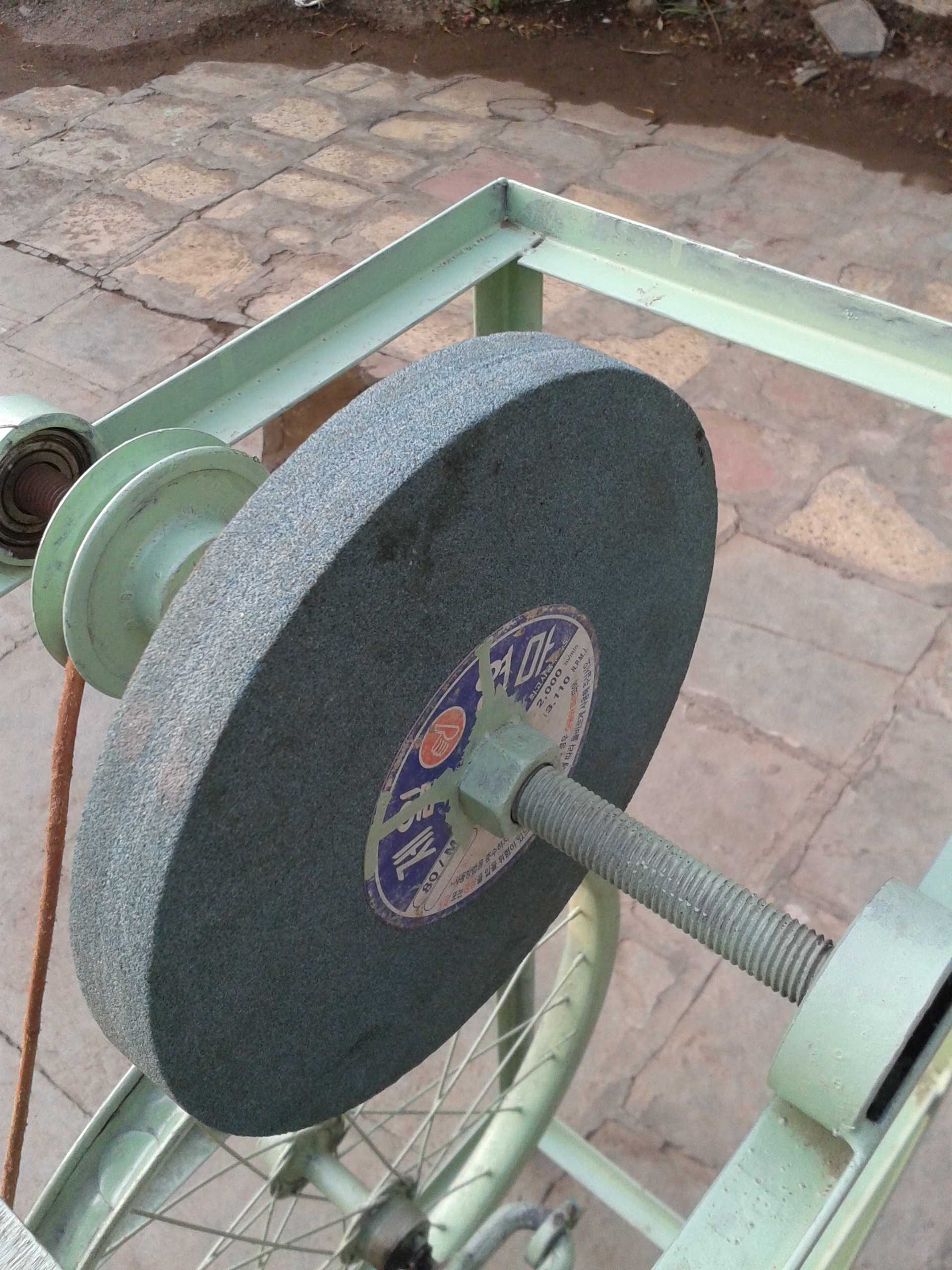

　　设备的磨削工作区设置在框架上部靠前位置，砂轮外侧设置可调节的工件托架，托架采用木质板材制作，可根据待加工工件的形状、磨削角度需求调整托举高度与伸出长度，适配小型刀具、五金零件、木质构件的刃磨、端面磨削、外圆修磨等多种加工需求，托架与砂轮之间的间隙可通过侧边的紧固件快速调整，避免工件卡入间隙引发安全隐患。从安装边界来看，设备整体占地面积不足0.5平方米，底部框架的四个支脚可直接放置在平整的水泥地面或木质工作台面上，无需打膨胀螺栓固定，设备总重量控制在合理范围，两名成年操作人员即可完成整体搬运转移，适合流动加工、临时作业点的快速部署需求。设计过程中充分考虑了人力驱动的动力特性，飞轮的转动惯量经过匹配计算，既保证踩踏过程的动力输出平顺性，

　　避免砂轮转速波动过大影响磨削表面质量，又不会因飞轮惯量过大导致起步踩踏费力，操作人员可通过调整踩踏频率控制砂轮转速，适配不同材质工件的磨削线速度需求，比如磨削硬质金属刀具时可降低踩踏频率获得更大扭矩，修磨木质或塑料工件时可提高踩踏频率获得更高的加工效率。设备的整体结构没有复杂的精密零部件，框架采用普通国标方管焊接成型，飞轮可直接复用常规自行车轮组结构，传动带采用标准平带，砂轮采用通用型台式砂轮机同款砂轮，所有易损件都可在常规五金门店采购替换，后期维护成本极低，非常适合个体加工从业者、乡村维修站点、野外作业班组使用。结构设计上充分考虑了操作安全性，砂轮旋转方向朝向框架内侧，磨削产生的火花会朝向设备后方飞溅，

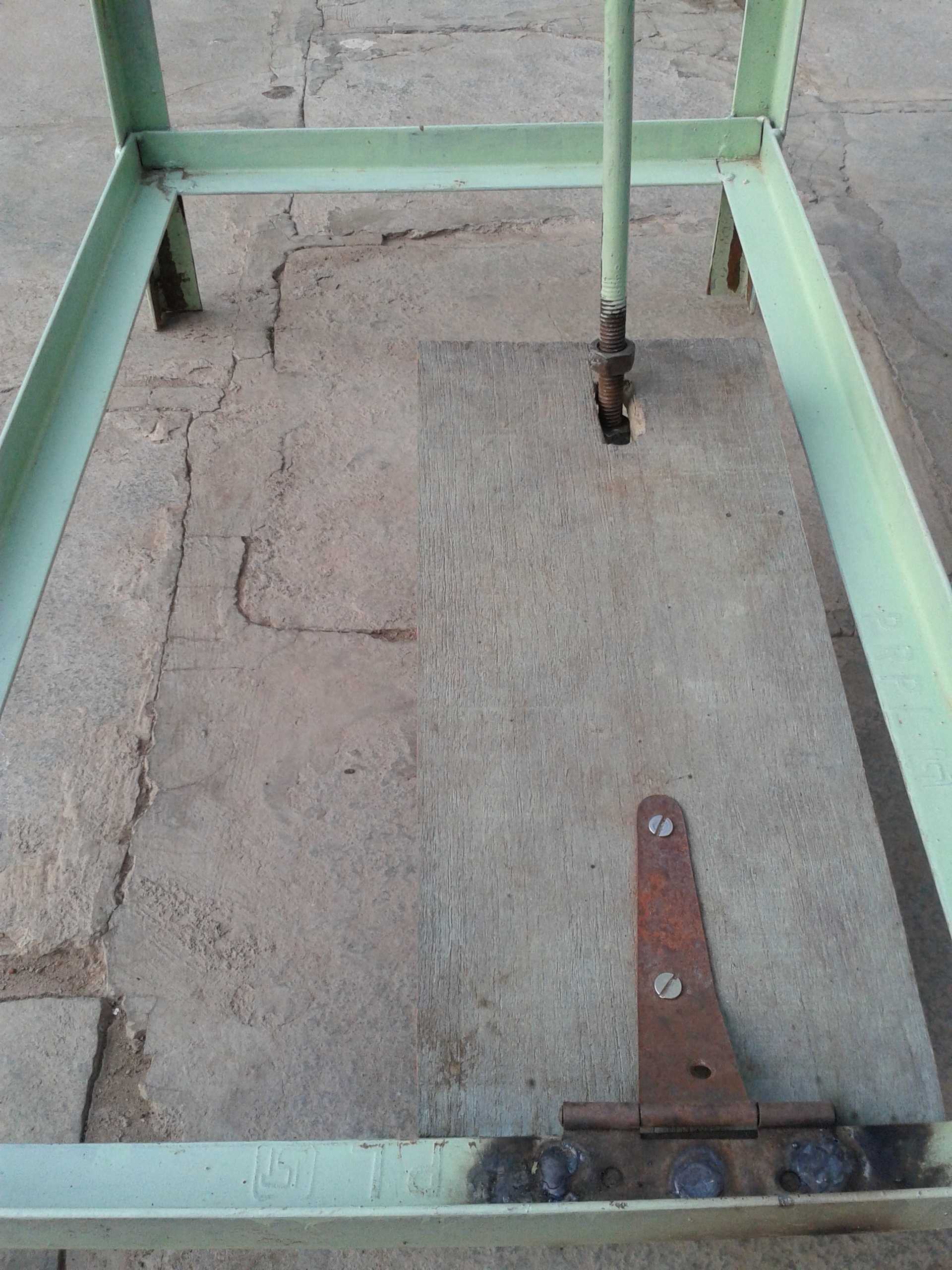

　　操作人员位于设备正面操作时不会被飞溅火花烫伤，框架上部预留了砂轮防护罩的安装位置，可根据使用需求加装半封闭防护罩，进一步提升操作安全系数。踏板的摆动行程经过人体工程学优化，摆动角度控制在30度以内，操作人员脚部无需大幅移动即可完成连续踩踏动作，踏板表面设置防滑纹路，避免脚部出汗或沾有油污时出现打滑。设备的重心经过配平设计，整体重心落在底部框架的中心区域，即使操作人员施加较大的踩踏力，设备也不会出现倾翻风险，无需额外加装配重块。在实际使用场景中，这类人力驱动磨床可完成小型五金零件的毛刺去除、农用刀具的刃磨、小型木工刨刀的修磨、金属管件的端面磨平等多种加工作业，对于没有稳定电力供应的偏远地区加工点、户外应急维修场景，能够替代电动砂轮机完成绝大多数常规磨削作业，且不存在触电风险，在潮湿多雨的户外环境下使用安全性更高。
