铬与304不锈钢材质碳化料斗结构

　　在散料处理、粉体加工、食品医药原料输送、化工颗粒配料这类生产场景里，料斗是衔接上游储料单元与下游计量、输送、加工设备的核心过渡部件，很多现场出现的架桥堵料、下料不畅、物料残留污染问题，追根溯源都和料斗的结构设计、材质选型不合理直接相关。这款采用铬与304不锈钢复合制作的碳化料斗，在设计阶段就充分考虑了工业现场的实际使用痛点，没有照搬常规等壁厚锥斗的通用结构，而是针对碳化类硬质颗粒、易粘结粉体的下料特性做了针对性优化。

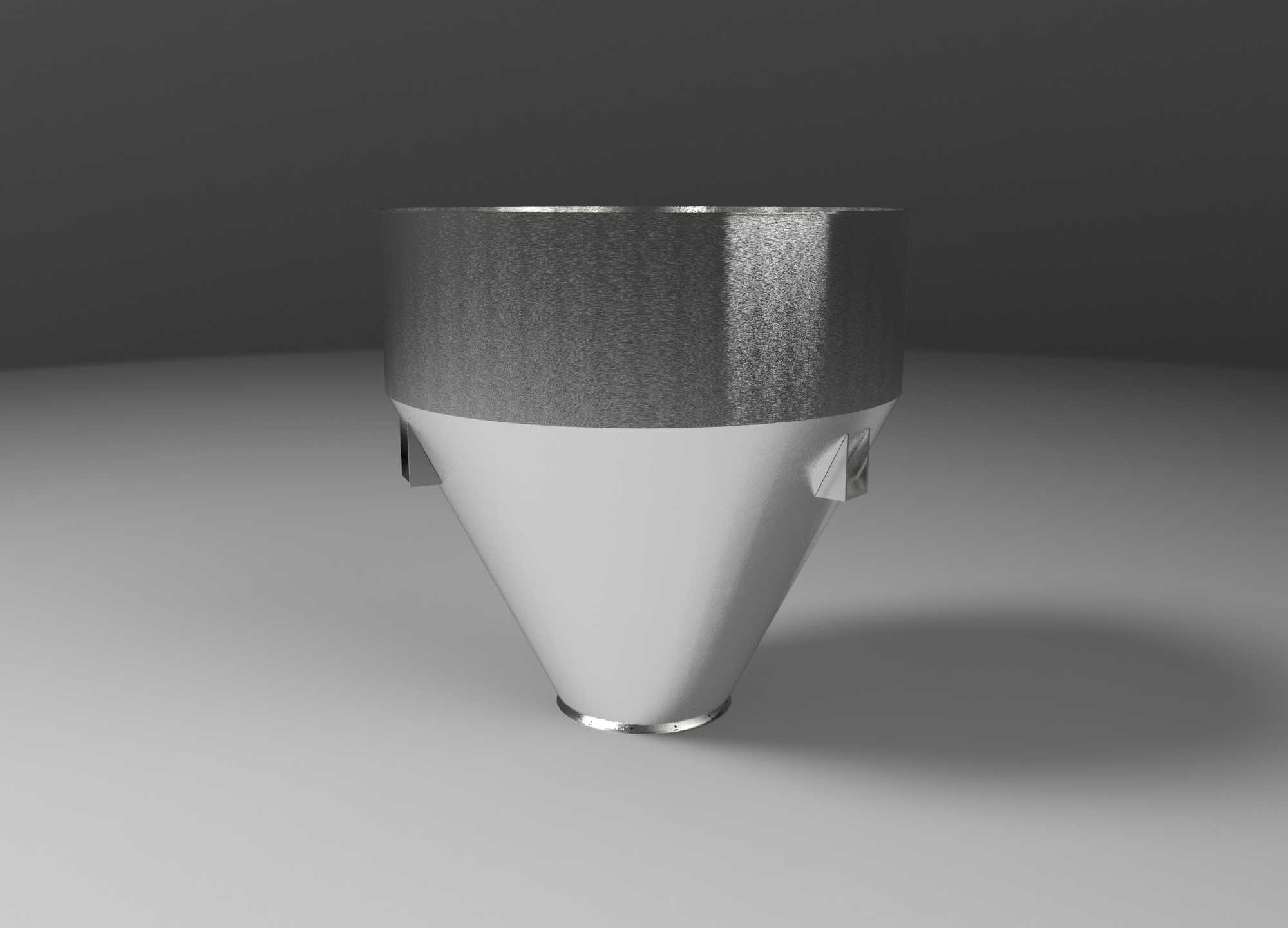

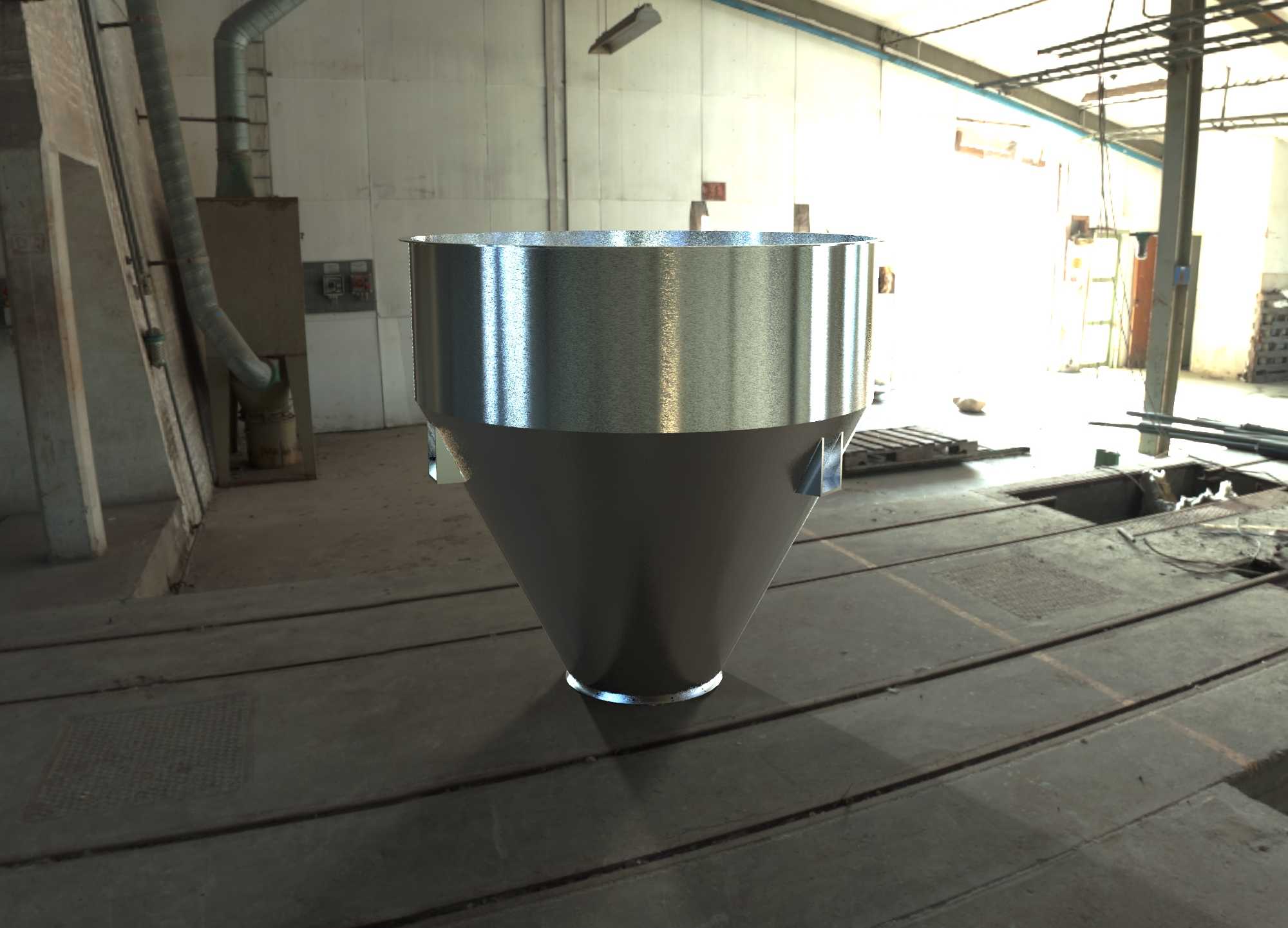

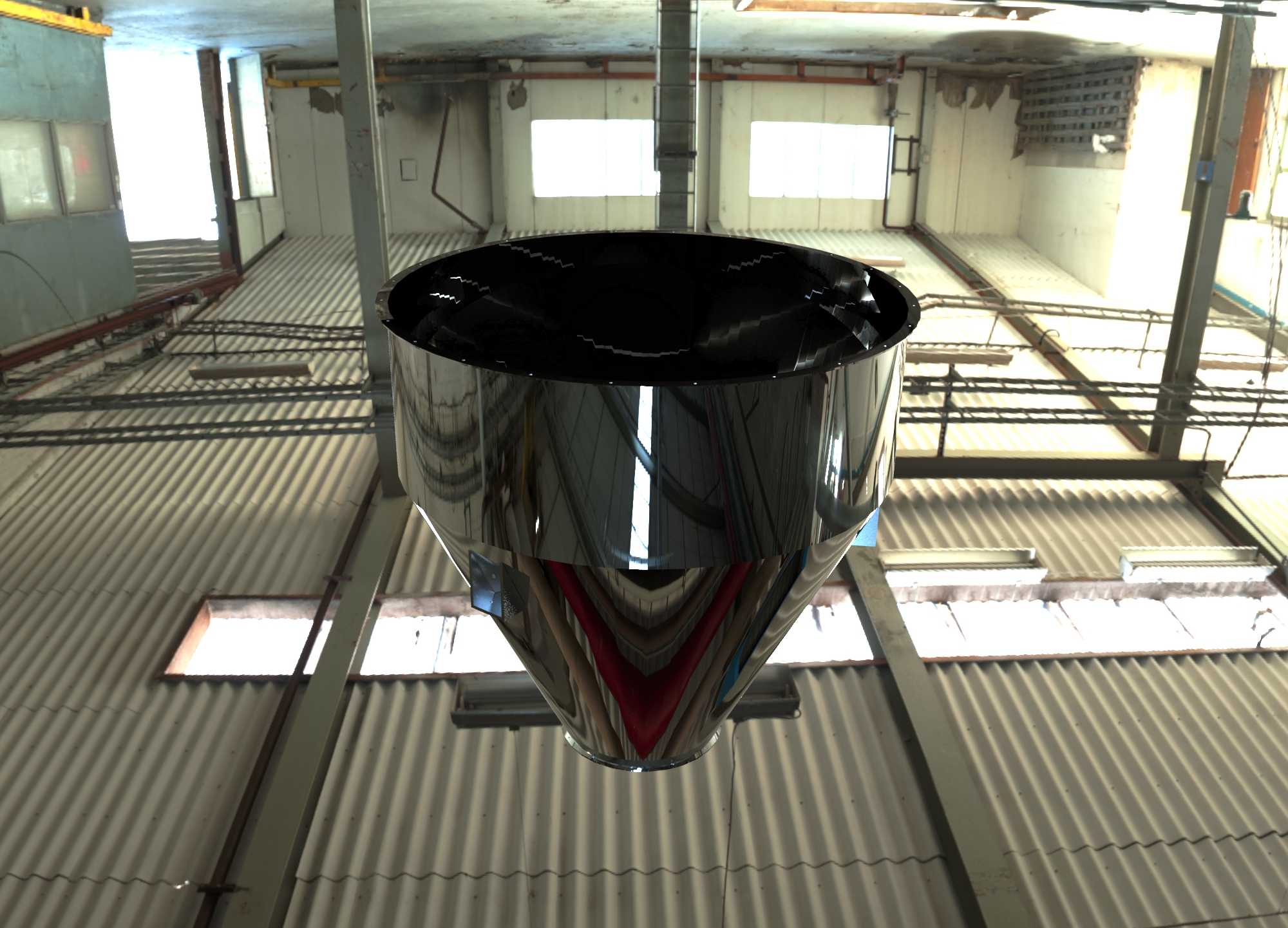

　　从结构形态来看，料斗整体采用上部直筒段加下部锥形段的经典组合，但直筒段与锥段的衔接位置做了圆弧过渡处理，没有采用常规的直角焊接结构，避免了物料在转角位置的长期堆积残留，对于需要频繁换料、对物料交叉污染有管控要求的生产场景，这种过渡结构能大幅减少清料的工作量，也避免了残留物料长期积存在转角位置出现变质、结块的问题。直筒段的高度设计充分考虑了储料缓冲的需求，能够在上游来料出现短时间流量波动时，留存一定容量的物料，避免下游设备出现断料空转的情况，同时直筒段的上口做了外翻的法兰边结构，法兰边上预留了均匀分布的安装孔位，能够直接和上游的储料仓出口、振动给料机出料端或者螺旋输送机的进料口通过螺栓紧固连接，安装时不需要额外做转接结构，适配多数常规散料处理设备的接口尺寸。

　　下部锥段的锥角设计是整个料斗的核心考量点，设计时没有盲目追求更小的锥角来提升下料顺畅度，而是结合碳化物料的安息角参数，将锥角控制在物料能够依靠自重顺畅下滑的合理区间，既避免了锥角过大导致物料在锥面摩擦力作用下出现架桥堵料的问题，也避免了锥角过小导致料斗整体高度过高，占用过多竖向安装空间的问题。锥段的内壁做了高精度的抛光处理，配合304不锈钢本身光滑的表面特性，能够有效降低物料与内壁之间的摩擦系数，对于流动性较差的细粉类碳化物料，也能减少物料挂壁的情况，同时铬材质的加入提升了料斗整体的耐磨性能，在输送硬质碳化颗粒时，能够抵御物料长期冲刷带来的内壁磨损，相比普通碳钢料斗或者纯304不锈钢料斗，使用寿命能提升数倍，减少了设备维护更换的频次。

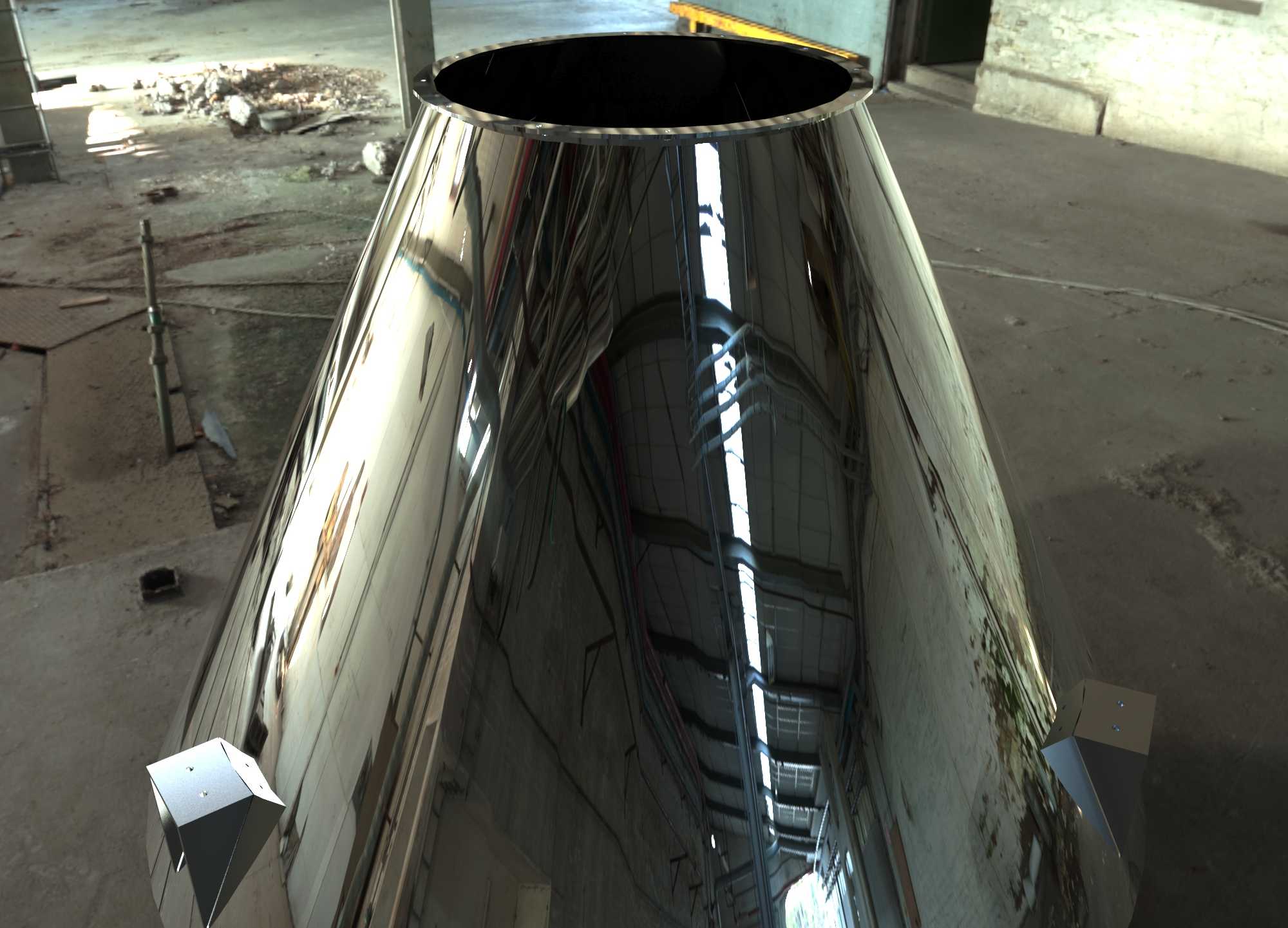

　　锥段的下出口同样做了标准的接口设计，能够直接对接下方的旋转阀、螺旋进料口或者计量设备的进料端，出口位置做了加厚的衬圈处理，避免长期物料冲刷导致出口口径磨损变大，影响后续计量设备的进料精度。料斗的侧壁上预留了数个对称的支耳安装位，现场安装时可以通过支耳搭配减震垫或者振动器，对于流动性特别差的物料，可以在支耳位置加装小型振动电机，通过小幅振动破除物料架桥，不需要额外在料斗壁上焊接支架，避免焊接应力导致料斗变形。

　　在实际应用中，这类料斗可以适配多种生产场景：在硬质合金生产的碳化钨粉输送工序中，耐磨的材质特性能够抵御硬质合金粉末的长期冲刷，避免内壁磨损产生的杂质混入物料影响产品质量；在食品添加剂的颗粒配料工序中，304不锈钢的材质符合食品接触材料的相关要求，光滑内壁不易残留物料，方便日常的清洁消杀；在化工塑料粒子的生产输送环节，合理的锥角设计能够避免粒子在料斗内出现架桥堵料，保障挤出、造粒工序的连续稳定供料。

　　设计过程中还充分考虑了加工制作的工艺性，整个料斗的焊缝都做了连续满焊处理，焊缝位置打磨至与母材齐平，没有卫生死角，避免物料嵌入焊缝缝隙出现残留；料斗的壁厚选择兼顾了结构强度与材料成本，直筒段与锥段的壁厚根据不同位置的受力情况做了差异化设计，上部直筒段主要承受物料的静压力，壁厚选择适中，下部锥段除了承受物料静压力还要承受物料下滑的冲刷力，适当增加了壁厚，在保障整体结构刚性的前提下，避免了不必要的材料浪费。安装边界方面，料斗整体的竖向高度、上下口的直径比例都经过优化，能够适配多数常规车间的设备层间高度，不需要对现有生产线的布局做大幅改动就可以直接替换原有老旧料斗，对于设备升级改造的场景十分友好。
