无齿轮式空间交错轴传动演示机构

　　这套无齿轮传动机构，核心是依靠空间布置的刚性拨杆与从动盘端面的接触配合，实现两交错平行轴之间的动力传递，完全规避了传统齿轮传动存在的啮合背隙、齿面磨损、润滑要求高的问题，在小载荷、低转速的精密演示、轻载输送工位有独特的应用优势。从实际应用场景来看，这类传动结构常出现在教学实验台、小型轻工送料机构、低扭矩分度装置中，不需要做齿轮的渐开线齿形加工，零件加工门槛低，装配调整也更简便，适合小批量定制的非标准传动工位使用。

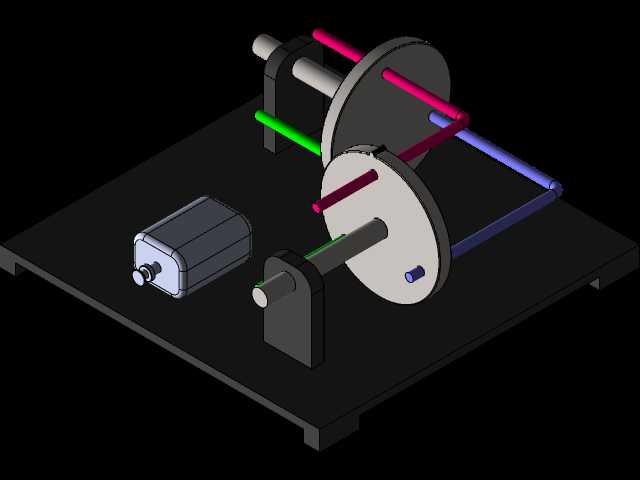

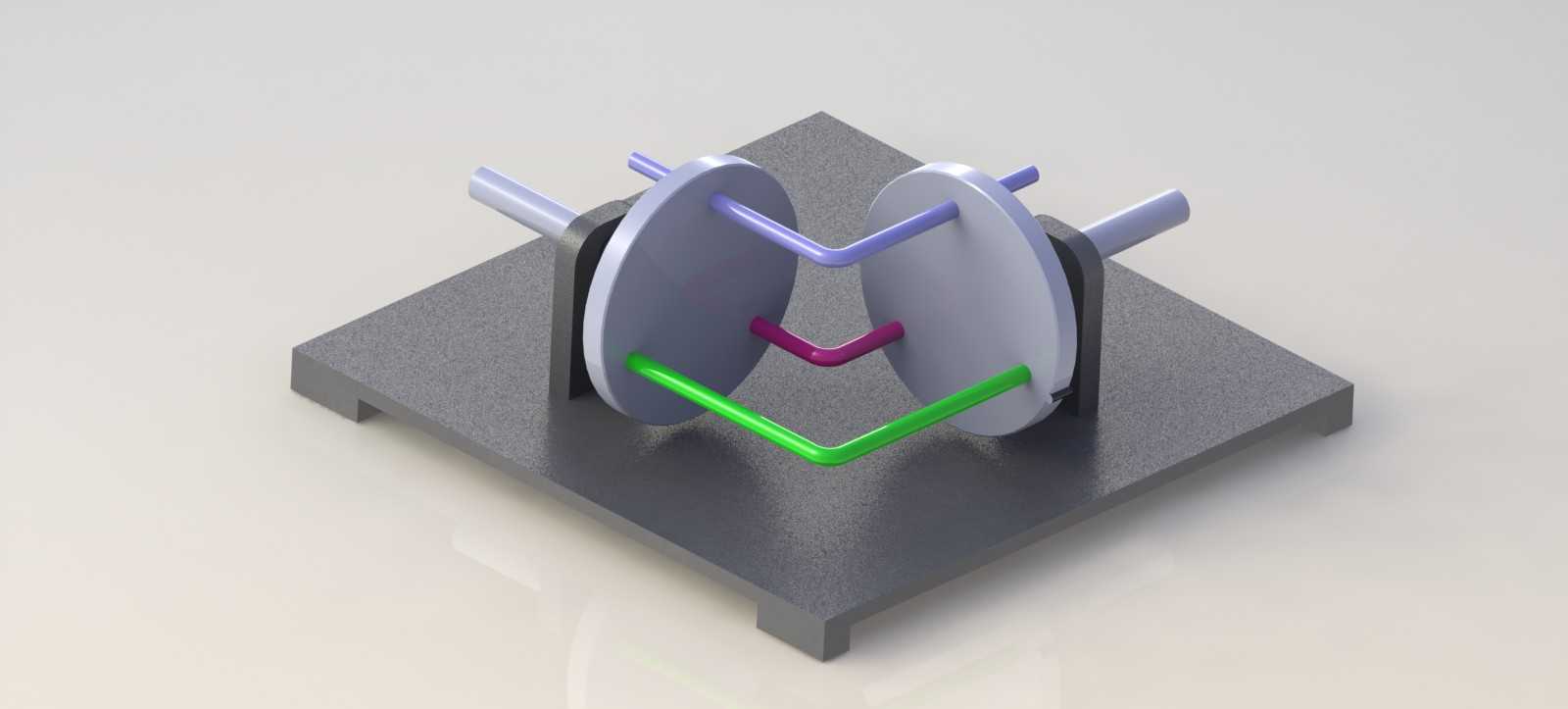

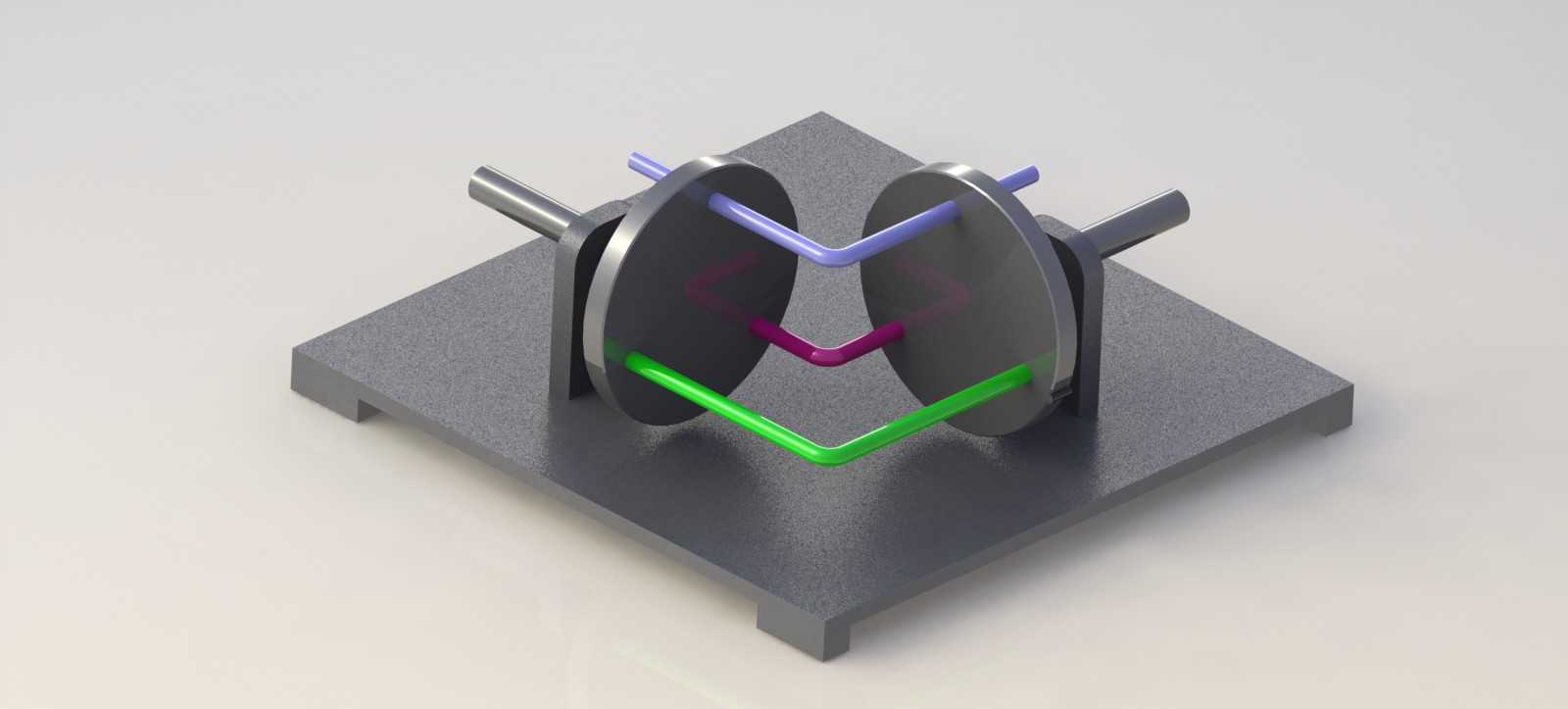

　　从功能特性上看，这套机构的动力输入轴与输出轴呈平行布置，轴端固定的圆盘作为传动从动件，三个不同颜色的空间弯折拨杆跨接在两个圆盘之间，当一侧轴带动圆盘转动时，拨杆会依次推动另一侧圆盘的对应位置，带动输出轴同步转动，传动过程中没有轮齿啮合的冲击，运转噪音极低，而且因为没有齿侧间隙，正反转切换时的空程量极小，适合对传动回差有要求的轻载换向场景。拨杆采用不同的弯折角度设计，分别对应圆盘转动过程中的不同相位，保证转动过程中始终有至少一根拨杆处于传力接触状态，避免出现传动死点，让整个转动过程连续平稳，不会出现卡滞或顿挫的情况。

　　设计思路上，这套机构没有采用传统的摩擦轮或者齿轮啮合的传动逻辑，而是通过空间杆件的轨迹耦合来实现运动传递，底座采用带支脚的平板结构，两个立式轴承座直接固定在底座上，分别支撑输入与输出轴，轴系的同轴度调整只需要保证轴承座安装面的平面度即可，不需要像齿轮传动那样严格控制中心距公差，大幅降低了装配调试的难度。拨杆与圆盘的接触端采用圆弧过渡，减少接触应力集中，避免长时间运转后在圆盘端面压出凹痕，影响传动精度；拨杆本身采用等直径圆杆弯折成型，不需要复杂的型面加工，普通的线切割或者弯管设备就能完成加工，制造成本远低于同参数的精密齿轮组。

　　从安装边界与外形尺寸来看，整个机构的安装基准就是底部的方形安装板，四个支脚的底面为统一安装基准面，安装时只需要保证基准面与设备安装台面贴合，固定四个安装孔即可完成整机固定，不需要额外调整轴系的位置关系。输入轴与输出轴的轴端都预留了外接联轴节的安装段，可以直接连接手轮、驱动电机或者负载端，轴伸长度经过匹配设计，不会和周边的拨杆、轴承座产生运动干涉。两个圆盘的直径、轴间距经过运动学仿真验证，拨杆的弯折半径、空间角度都经过轨迹校核，保证转动全程拨杆与圆盘端面始终保持接触，不会出现脱开或者别劲的情况，圆盘与轴承座之间预留了足够的轴向间隙，避免热胀冷缩导致轴系卡滞。

　　实际使用中，这类无齿轮传动机构不需要添加润滑油，不存在油污渗漏的问题，适合用在食品、医药这类对清洁度有要求的轻载输送工位，也可以作为机械原理教学的演示教具，直观展示空间机构的运动传递逻辑，帮助学习者理解非齿轮传动的运动实现方式。相比传统的齿轮传动，这套结构的零件数量更少，没有高精度的齿形加工要求，维护时只需要定期检查拨杆的磨损情况，更换磨损的拨杆即可，维护成本极低，在小功率、低转速的传动场景下有很高的实用价值。
