Solidworks桶成型结构三维设计方案

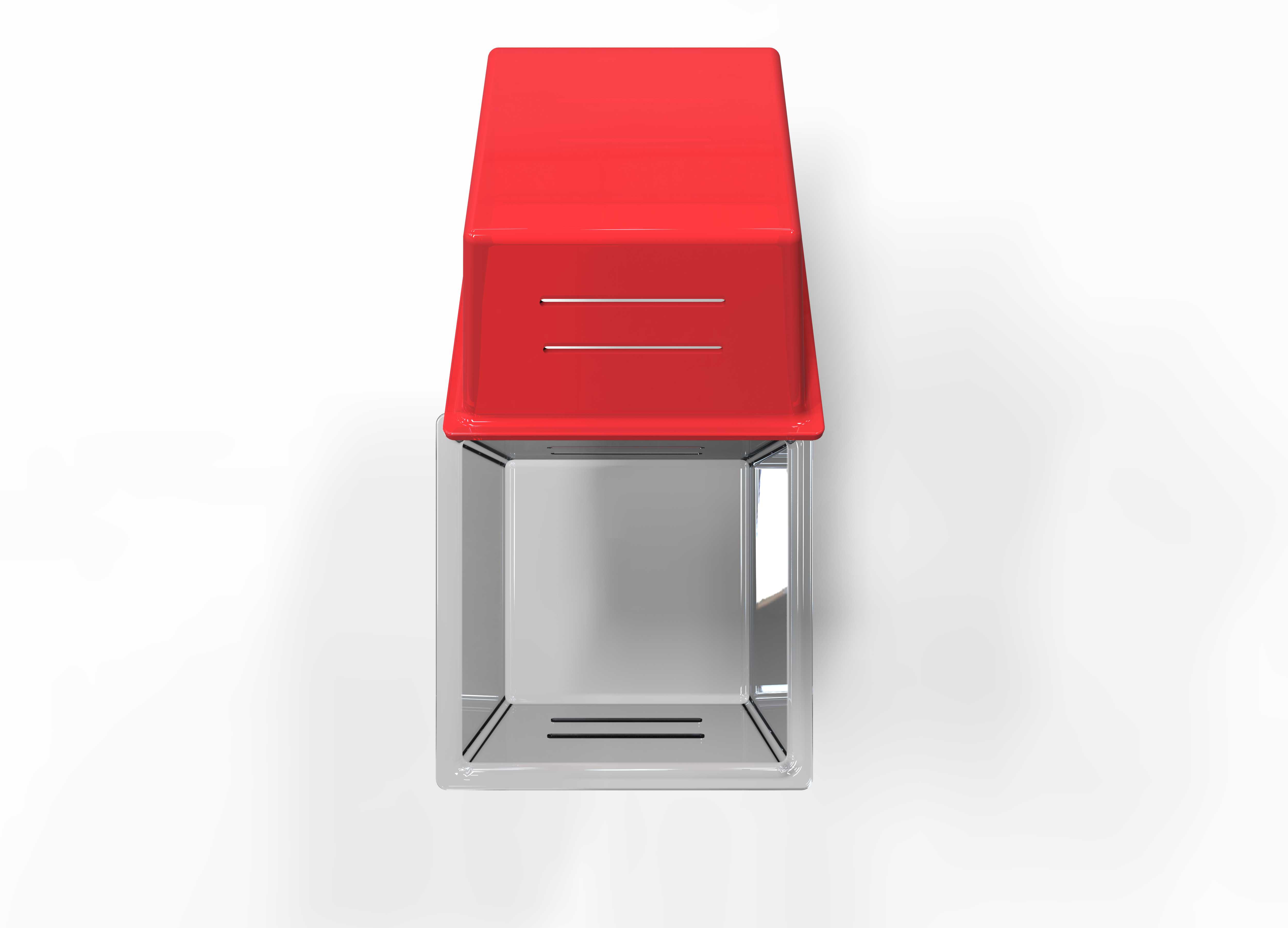

　　在日用包装、工业储运类塑料容器的量产环节中，桶类成型结构的合理性直接决定了成品的壁厚均匀度、脱模顺畅度以及长期使用的结构强度，这套桶成型三维结构，正是围绕量产场景下的实际生产需求搭建的。从实际应用场景来看，这类成型结构主要适配10-25L容量段的塑料包装桶生产，覆盖民用涂料包装、食品级原料储运、工业润滑油脂封装等多个领域，这类桶体普遍要求侧壁无明显熔接痕、底部承重达标、桶口配合精度满足密封盖的扣合要求，因此成型结构的设计不能只停留在曲面造型层面，需要充分考虑注塑充模的流动路径、冷却水路的排布空间以及脱模机构的动作行程。

　　从设计思路上看，这套结构在搭建初期就先明确了桶体的使用边界：日常堆码状态下桶底需要承受3层满装桶的静载荷，桶口螺纹与密封盖的配合公差控制在0.2mm以内，侧壁脱模斜度取1.5°兼顾成型脱模便利性和成品堆叠的贴合度。建模过程中先通过曲面放样构建桶体的主体轮廓，针对桶底的加强筋结构，采用筋特征阵列的方式排布，筋位厚度取主体壁厚的0.6倍，避免厚胶位置出现缩痕影响外观和结构强度；桶口位置的螺纹结构采用扫描切除的方式生成，特意在螺纹起始端做了0.3mm的倒角引导，避免合模时出现飞边影响密封配合。

　　外形尺寸与安装边界方面，这套成型结构的整体型腔深度根据桶体高度做了对应预留，单边收缩率按PP材质的常规成型参数取1.8%，在桶身的转角位置全部做了R3以上的圆角过渡，既可以减少充模时的应力集中，也能避免成型后转角位置出现应力开裂的问题。冷却水路的排布沿着型腔侧壁做环形回路设计，水路距离型腔壁的距离控制在15mm，水路间距25mm，保证成型过程中型腔各位置温度均匀，减少成品的翘曲变形量。脱模结构采用推板顶出的方式，推板的配合间隙控制在0.03mm，既可以避免推板动作时刮伤桶体外壁，也能防止飞边进入配合缝隙影响长期生产的稳定性。

　　从功能特性来看，这套成型结构充分考虑了量产中的换模便利性，型腔与模架的配合位置做了精准的定位止口，安装时可以快速完成对位，不需要反复调整同轴度；针对桶体把手位置的成型，采用了侧向抽芯的结构设计，抽芯行程预留了5mm的安全距离，避免抽芯动作时刮伤把手位置的成型面，抽芯的锁紧角度取8°，保证注塑充模时抽芯滑块不会因为模腔压力出现后退飞边的问题。在实际建模验证过程中，还针对充模过程做了结构上的优化：在桶底的熔接痕位置特意做了溢料槽的预留，将熔接痕引导到非外观面的溢料位置，成型后通过后道修剪去除，保证桶体外观面的完整度；排气槽的深度控制在0.02mm，沿着型腔的分型面均匀排布，避免充模末端出现困气烧焦的问题。

　　对于从事结构设计和模具开发的从业者来说，这类桶成型结构的建模不能只追求曲面的光顺度，更要结合实际生产中的工艺约束调整细节：比如桶壁的厚度从桶口到桶底做了0.1mm的渐变，既可以保证充模时熔料的流动顺畅，也能减少成品冷却过程中的收缩差；桶口的密封槽位置做了0.05mm的预留加工余量，后续如果试模出现尺寸偏差，可以通过抛光调整的方式快速修正，不需要重新修改整体型腔结构。整套结构的建模过程中所有特征都保留了完整的参数化关联，修改桶体高度、直径等核心参数时，可以快速驱动整体结构更新，适配不同容量规格的桶体开发需求，减少重复建模的工作量。在安装边界的考量上，模架的安装孔位按照标准注塑机的模板尺寸做了适配，码模槽的宽度和深度符合通用设备的装夹要求，不需要额外做改装就可以直接适配常规吨位的注塑设备安装，缩短模具上线的准备周期。
