龙门式双驱移动作业机架结构设计

项目分类:起重机 发布时间:2021-12-10 ID:443916
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计
  • 龙门式双驱移动作业机架结构设计

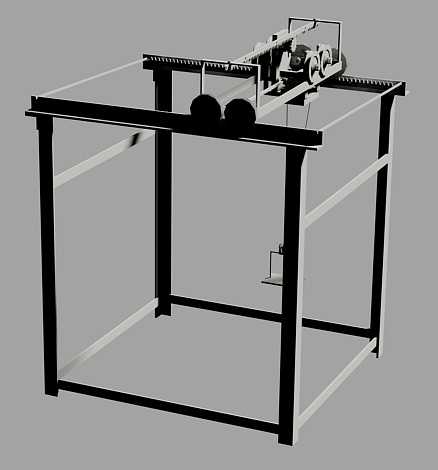

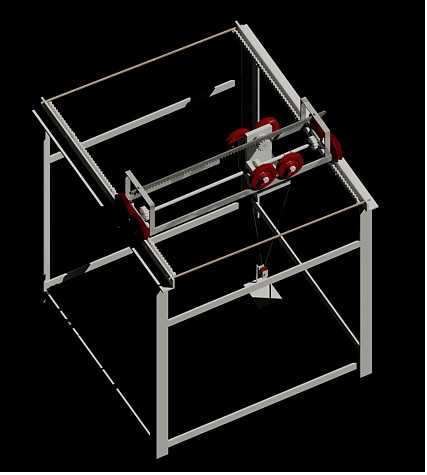

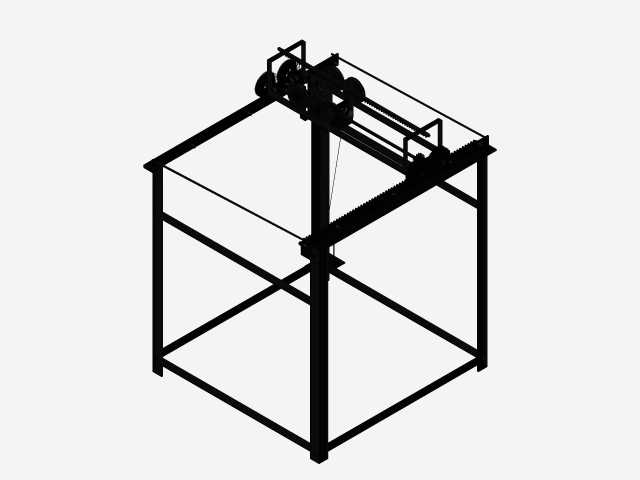

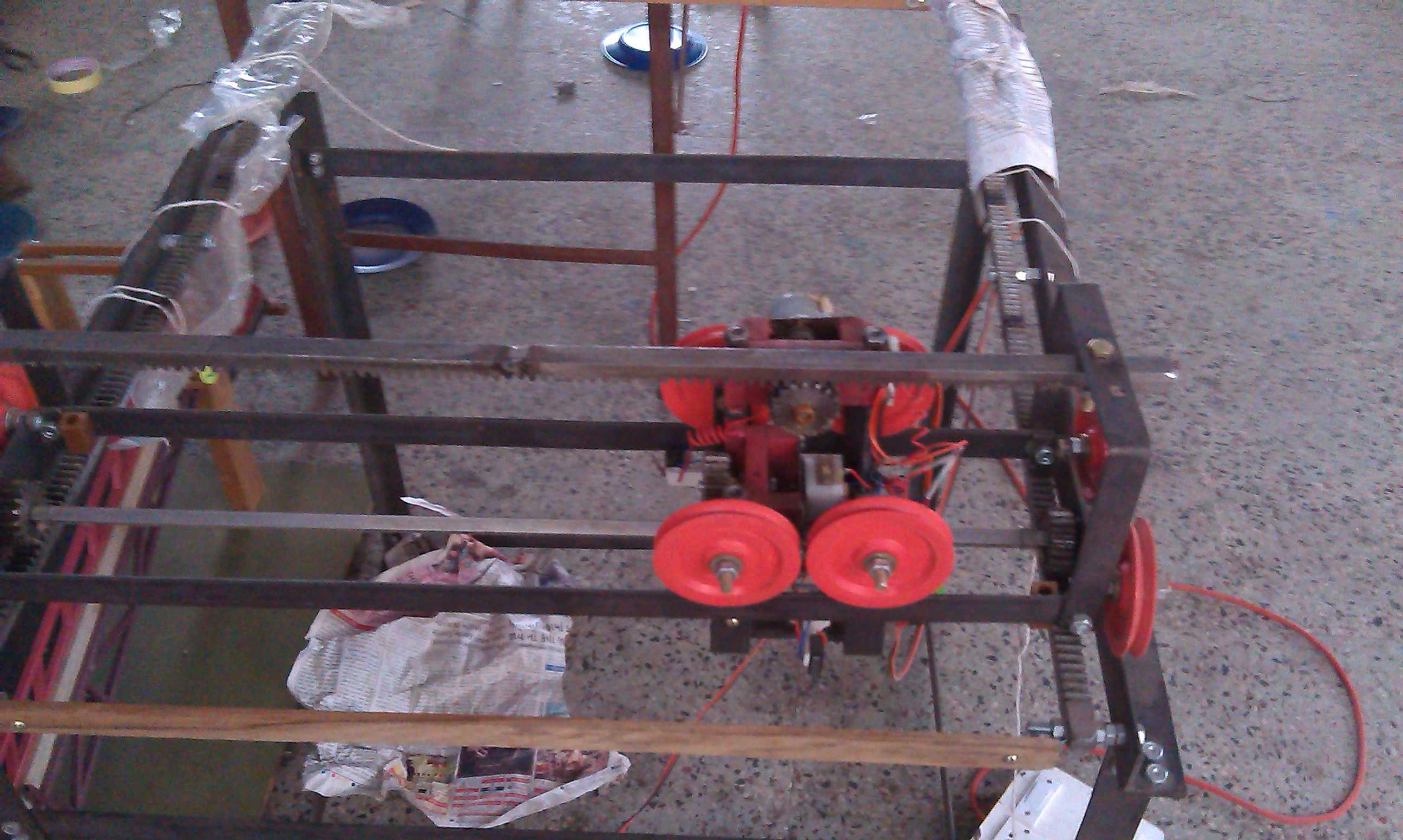

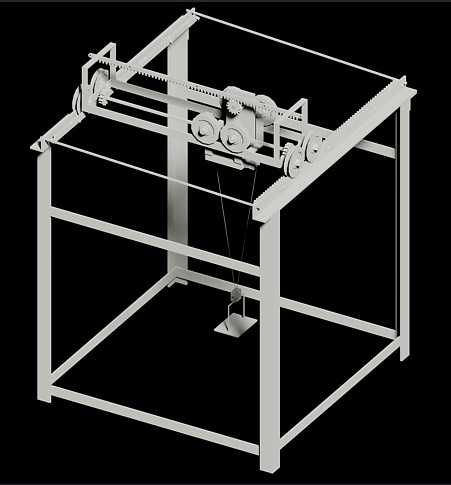

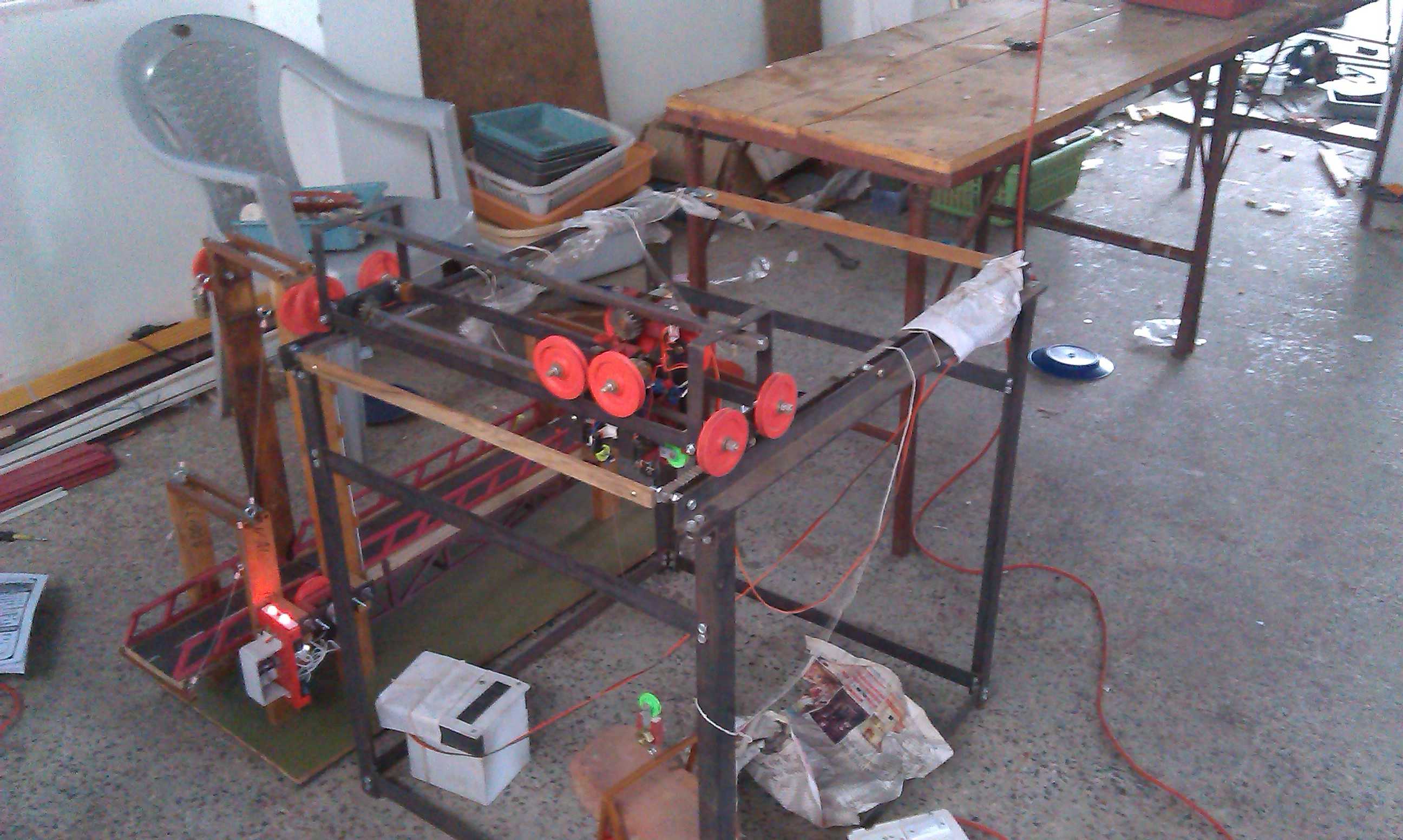

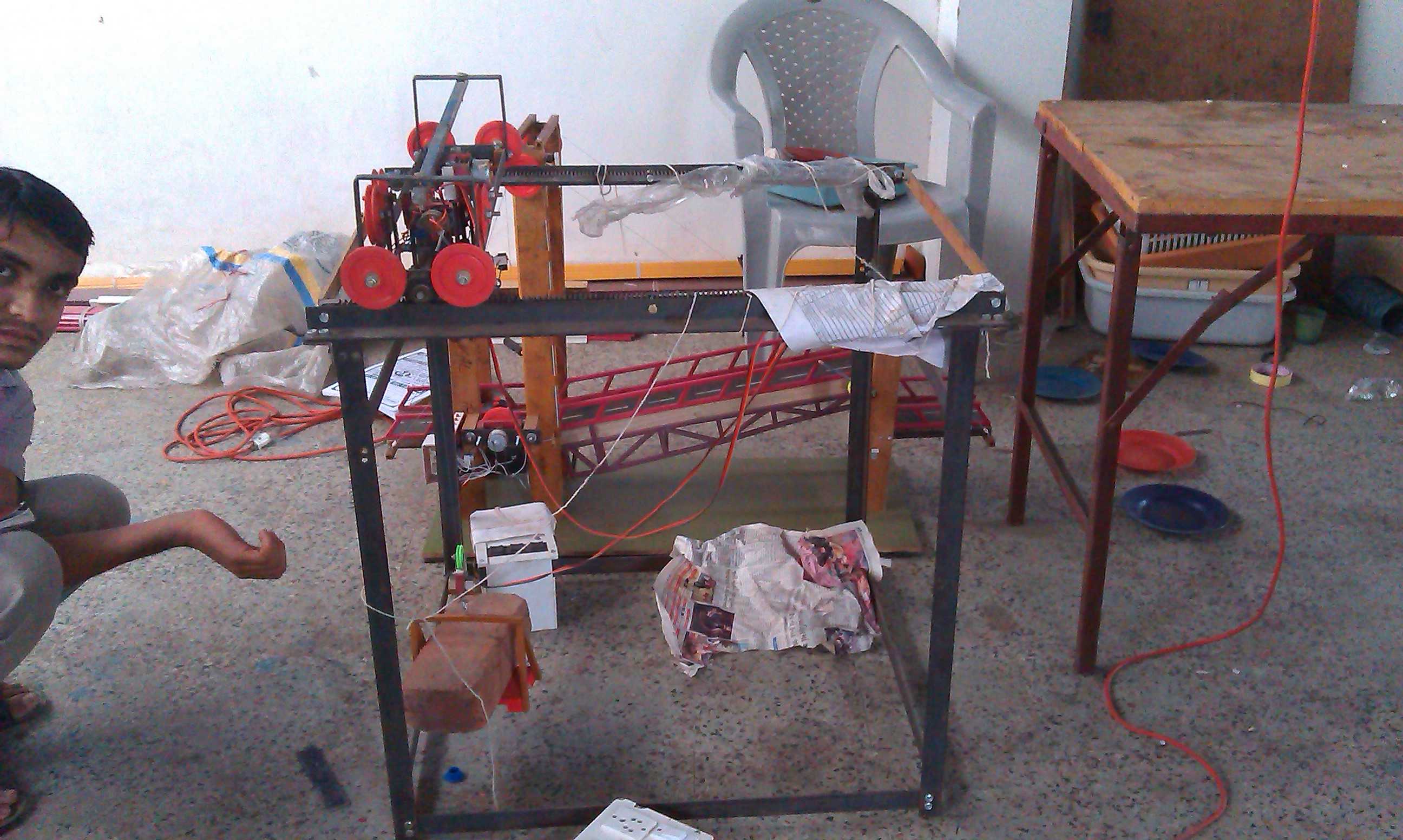

  这套龙门式移动作业机架的设计,最初是面向大平面工件的表面加工作业场景开发,常见于保温板材开槽、广告板材裁切、轻质板材表面铣削这类需要覆盖矩形作业范围的工序,区别于固定工位的加工设备,这类跨架式结构不需要工件做长距离进给,只需要执行端在X、Y两个正交方向完成直线运动,就能覆盖整个框架内的作业面,对于尺寸偏大、重量偏高、不便频繁移位的平面类工件来说,这种布局能大幅降低上下料的辅助工时,也能省去大行程工件输送线的布设成本。从结构组成来看,整套机架采用标准工业铝型材搭配角件拼接作为主体框架,四根竖直型材作为支腿承担整体载荷,上下两层水平型材分别组成顶部的运动导轨安装面和底部的支撑边框,底部边框预留了工件放置的空间,

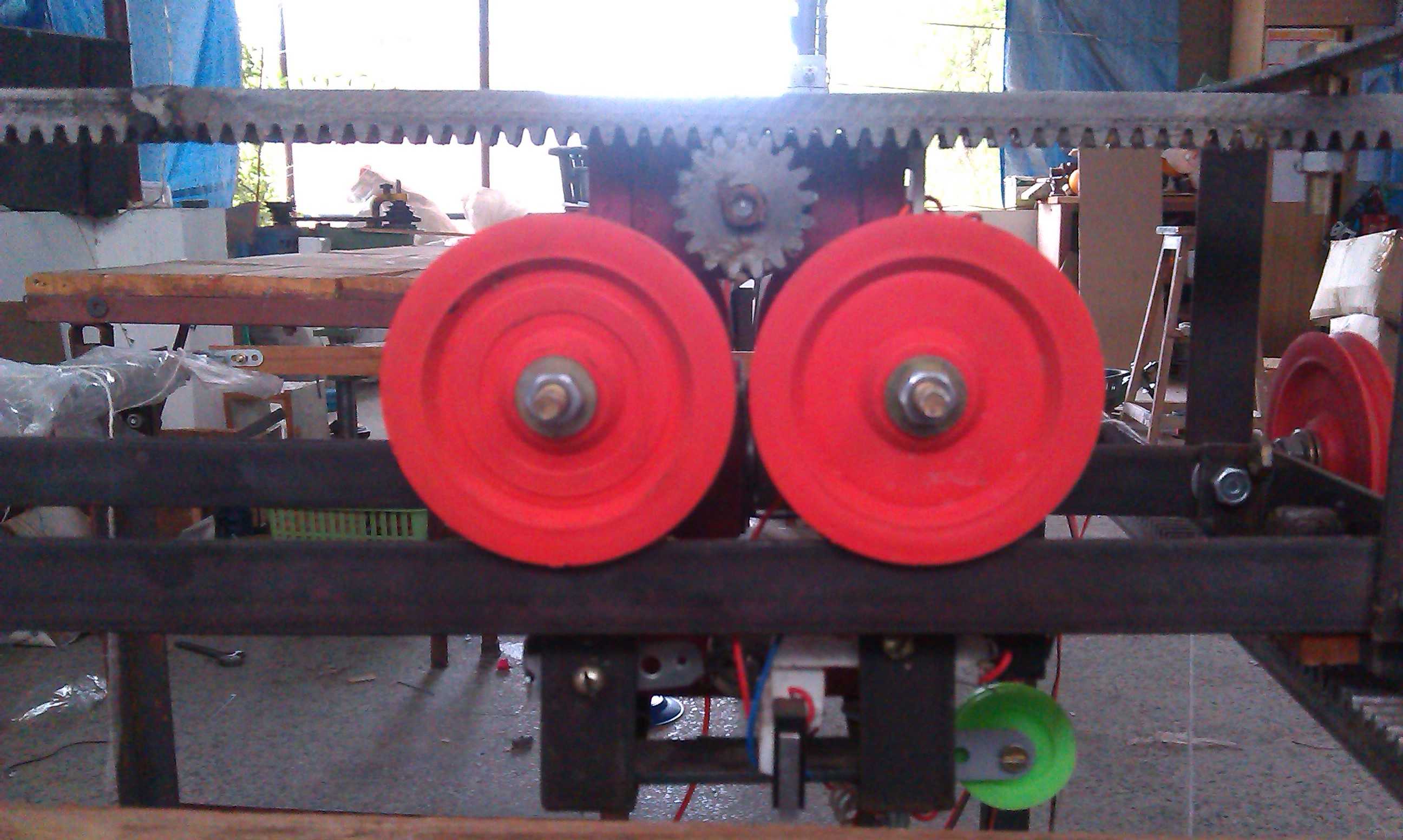

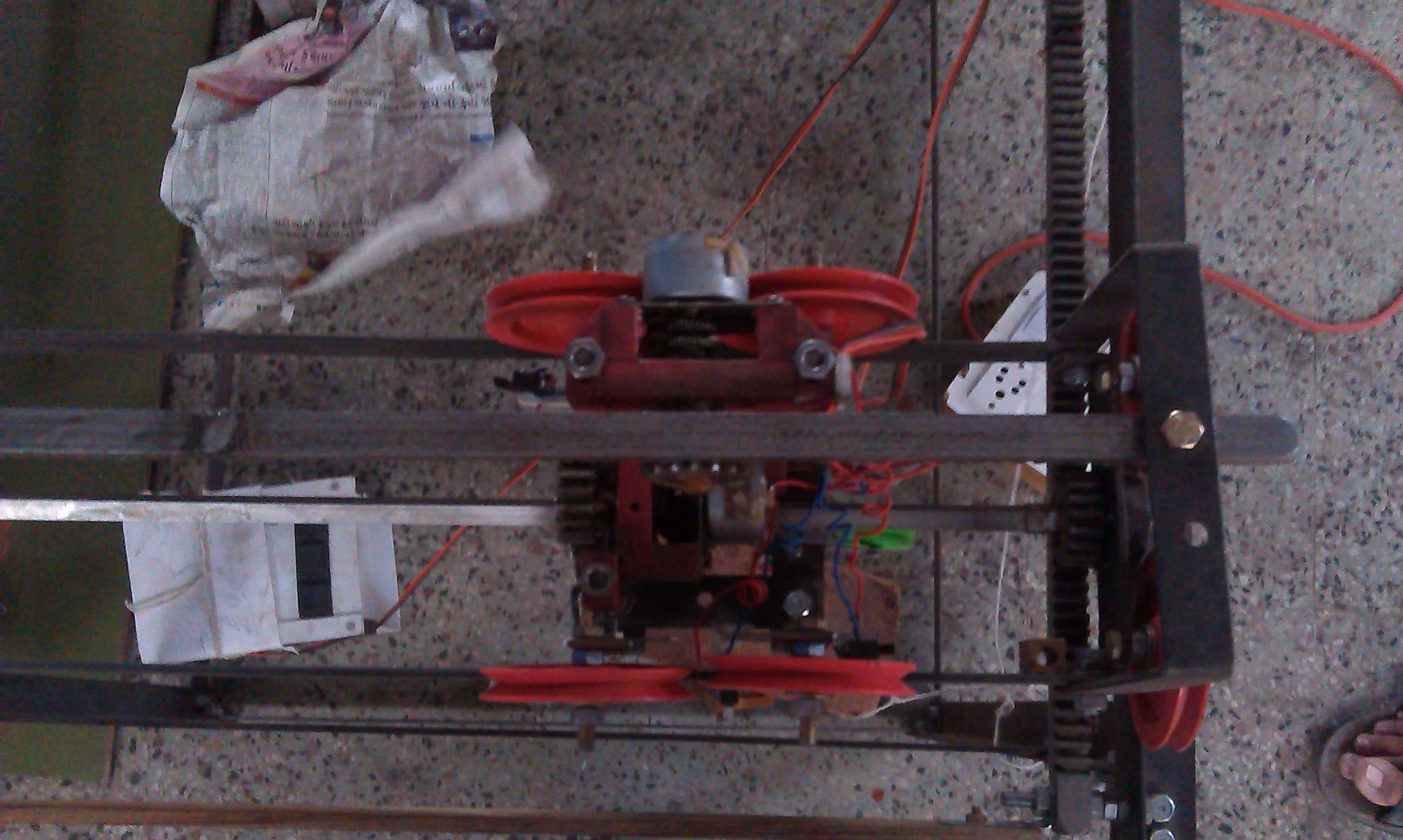

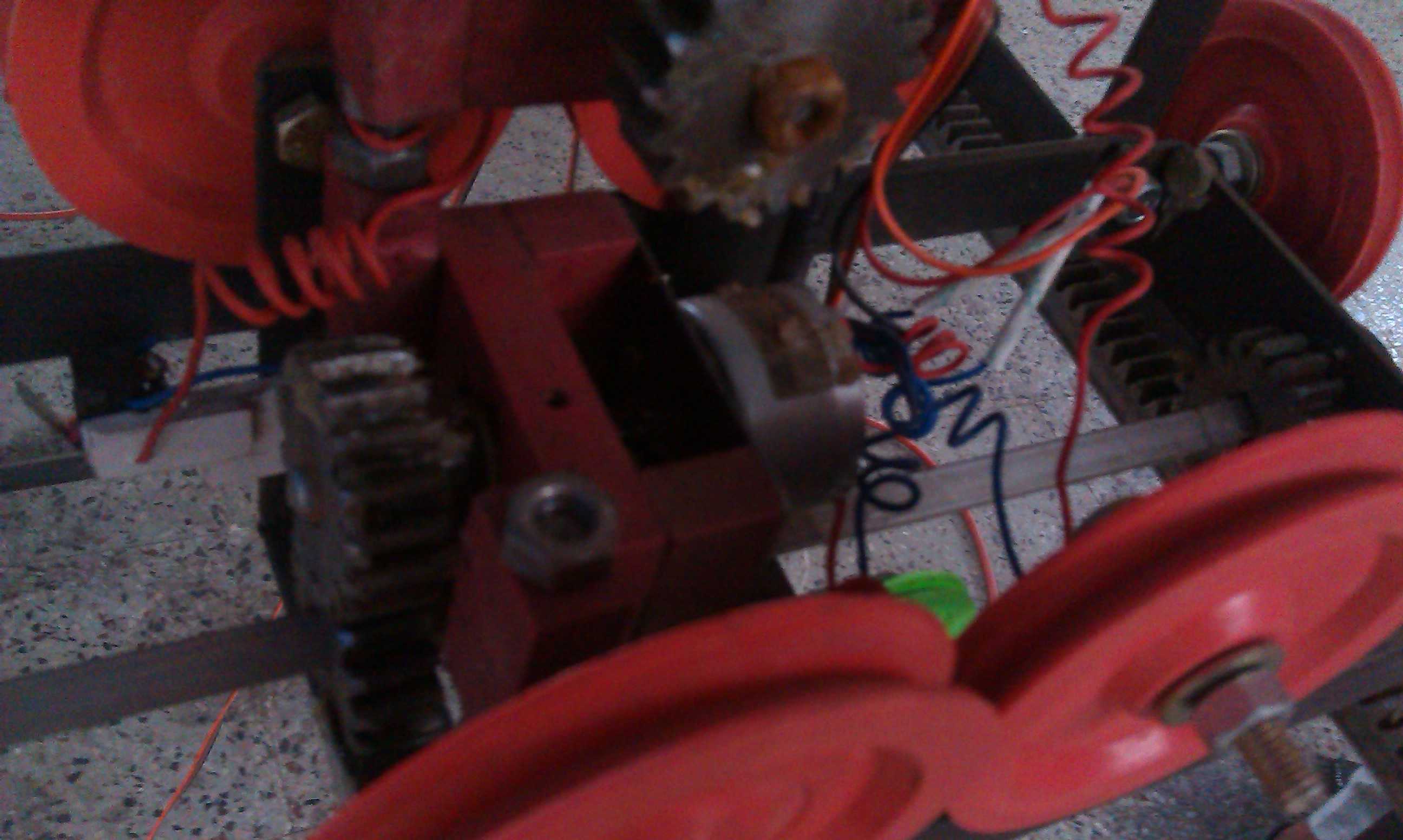

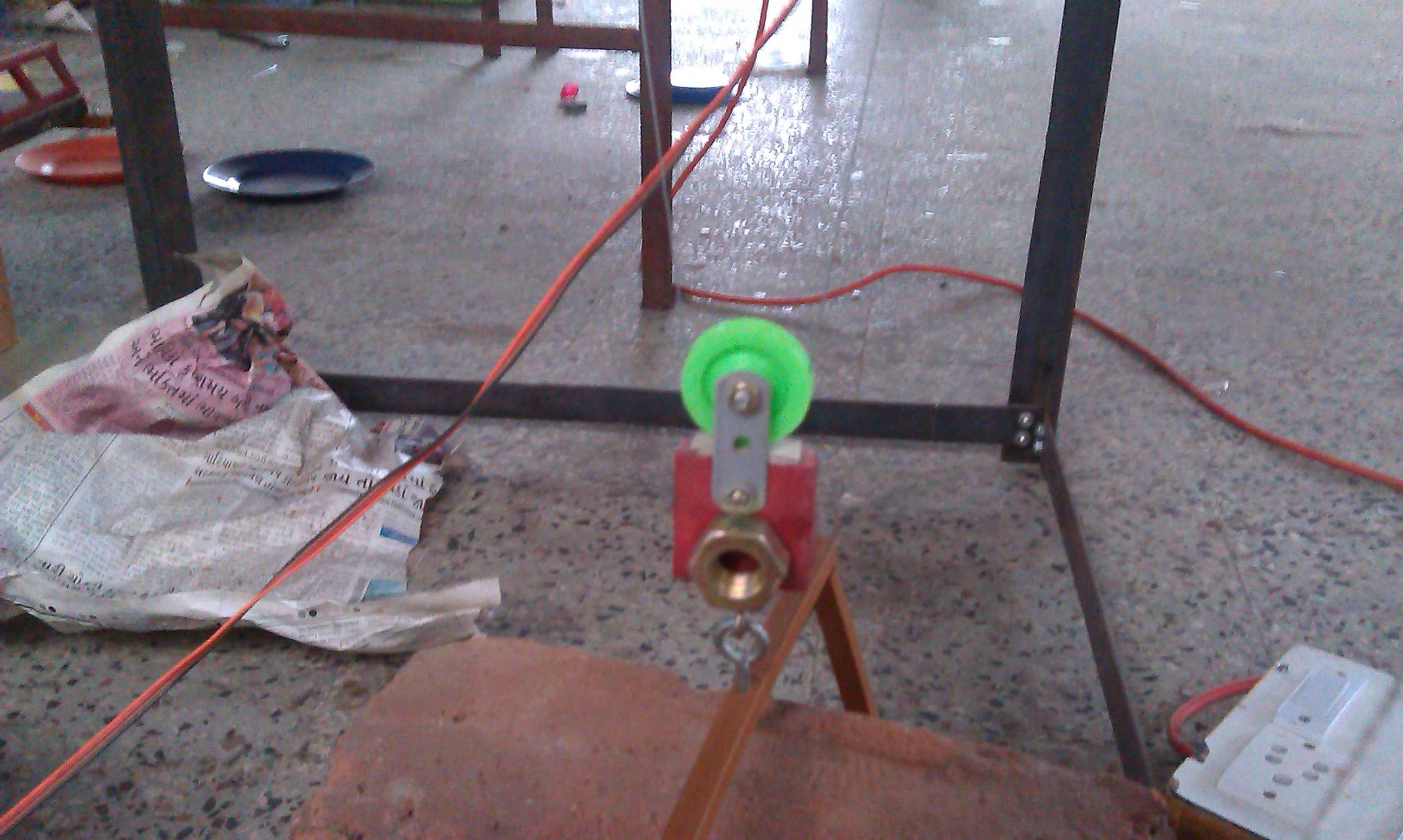

  作业时工件直接放置在框架内部的地面或者配套的置物平台上,执行端悬挂在横梁组件上,不会和工件的侧边产生干涉。传动部分采用双轴同步驱动的设计思路,横梁两端的运动组件分别配套同步带轮与导轨滑块,两侧的传动带通过同一根传动轴连接驱动轮,保证横梁两端的移动速度完全同步,避免单端驱动时出现的横梁偏斜、卡滞问题,这种设计相比齿轮齿条传动,运行噪音更低,装配调试的难度也更小,适合中低速、轻载荷的平面作业场景,执行端的移动组件同样采用同步带传动,沿着横梁长度方向做横向移动,两个方向的运动配合就能实现矩形范围内任意点位的到达。设计过程中首先要确定的是安装边界尺寸,框架的内部净宽需要匹配常见加工工件的最大宽度,同时预留两侧传动组件的安装空间,避免导轨、

  带轮突出到作业范围内刮碰工件,竖直支腿的高度需要结合执行端的作业行程、工件的最大高度来确定,保证执行端下降到最低作业位置时,悬挂结构不会和工件上表面产生碰撞,同时支腿底部要预留调平脚轮或者地脚螺栓的安装位,方便设备就位后调整水平度,避免因为地面不平整导致导轨平行度超差,影响运动顺畅度。导轨的选型上,两个运动轴都采用标准的直线光轴搭配开口滑块,这种配置成本更低,对安装面的平行度公差容忍度更高,适合这类非高精度的加工作业场景,不需要像精密机床那样对导轨安装面做磨削加工,只需要在型材拼接时保证两侧导轨的平行度、横梁导轨和两侧纵向导轨的垂直度,就能满足作业精度要求。横梁部分的型材选型需要重点考虑挠度变形,因为执行端的重量全部加载在横梁上,

  当执行端移动到横梁中间位置时,横梁的下挠量要控制在作业允许的误差范围内,所以横梁采用了加厚的工业铝型材,必要时可以在型材内部加装钢衬来提升抗弯刚度,避免运动过程中因为横梁变形导致执行端作业深度不一致。框架的顶部和侧边都预留了电气元件、拖链的安装位,两个运动轴的动力线缆、气管都可以通过拖链规整布设,避免运动过程中线缆被拉扯、磨损,底部支撑边框上可以根据需求安装防护网或者行程限位开关,防止运动组件超程脱轨,也能避免作业过程中人员误伸入运动范围造成安全隐患。这套结构的扩展性较强,只需要更换横梁上的执行端组件,就能适配不同的作业需求,比如加装热熔胶枪可以完成板材涂胶作业,加装划线头可以完成板材下料划线,加装检测探头可以完成大平面工件的表面缺陷检测,不需要对主体框架做大幅改动,对于中小批量的非标设备开发来说,这种模块化的框架设计能大幅缩短设计和装配周期,降低非标定制的成本。在装配调试环节,首先要完成底部支腿的水平找正,再安装两侧的纵向导轨和传动组件,保证两侧导轨的等高差、平行度在公差范围内,之后吊装横梁组件,调整横梁和纵向导轨的垂直度,再安装横向的传动和导轨组件,最后安装执行端和电气系统,全程不需要复杂的专用工装,普通的装配钳工借助常规量具就能完成调试,后期维护也比较方便,同步带、滑块这类易损件都可以快速更换,不需要对主体结构做拆解。
