工业清洗工序专用辊式输送结构设计

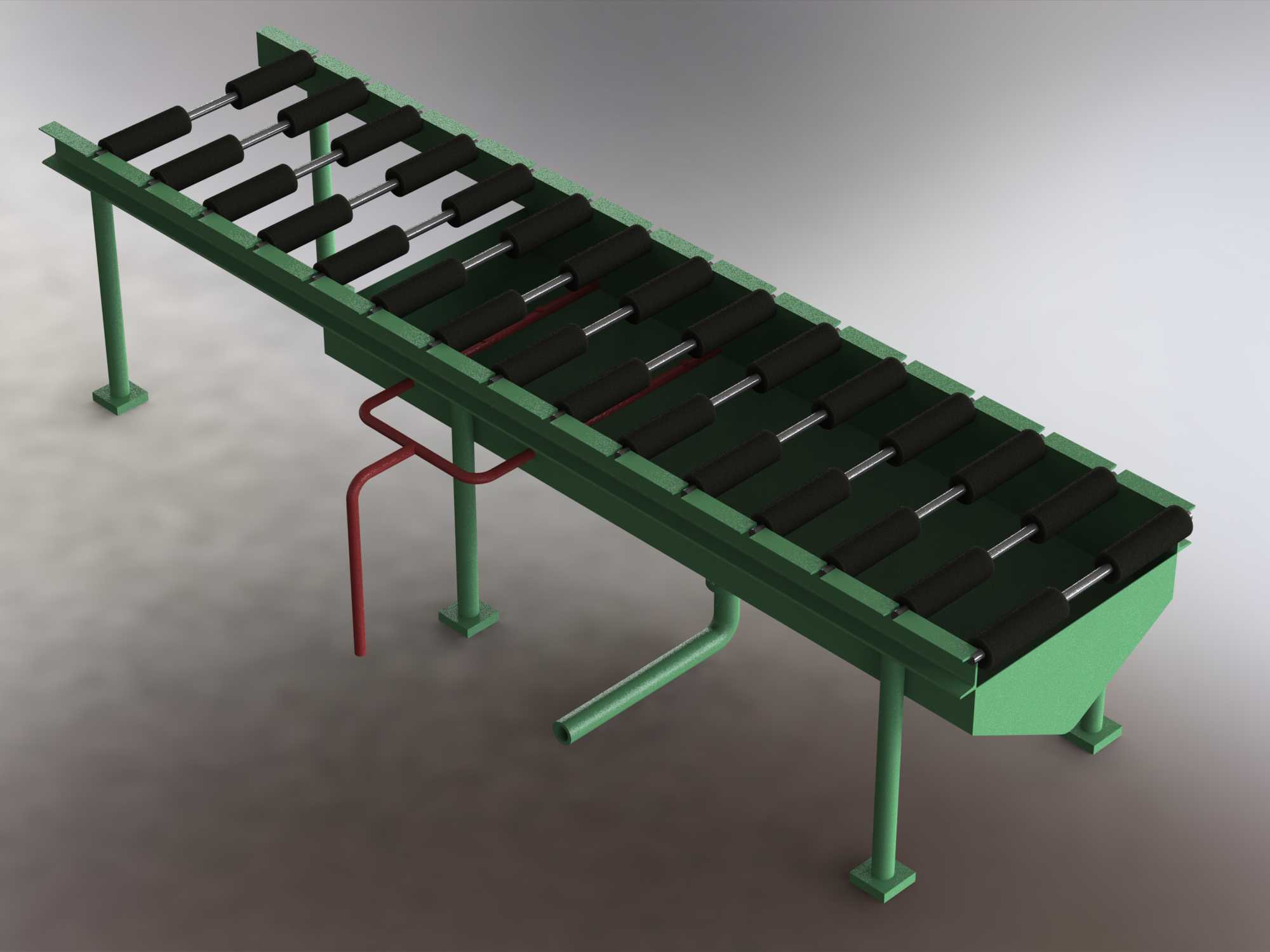

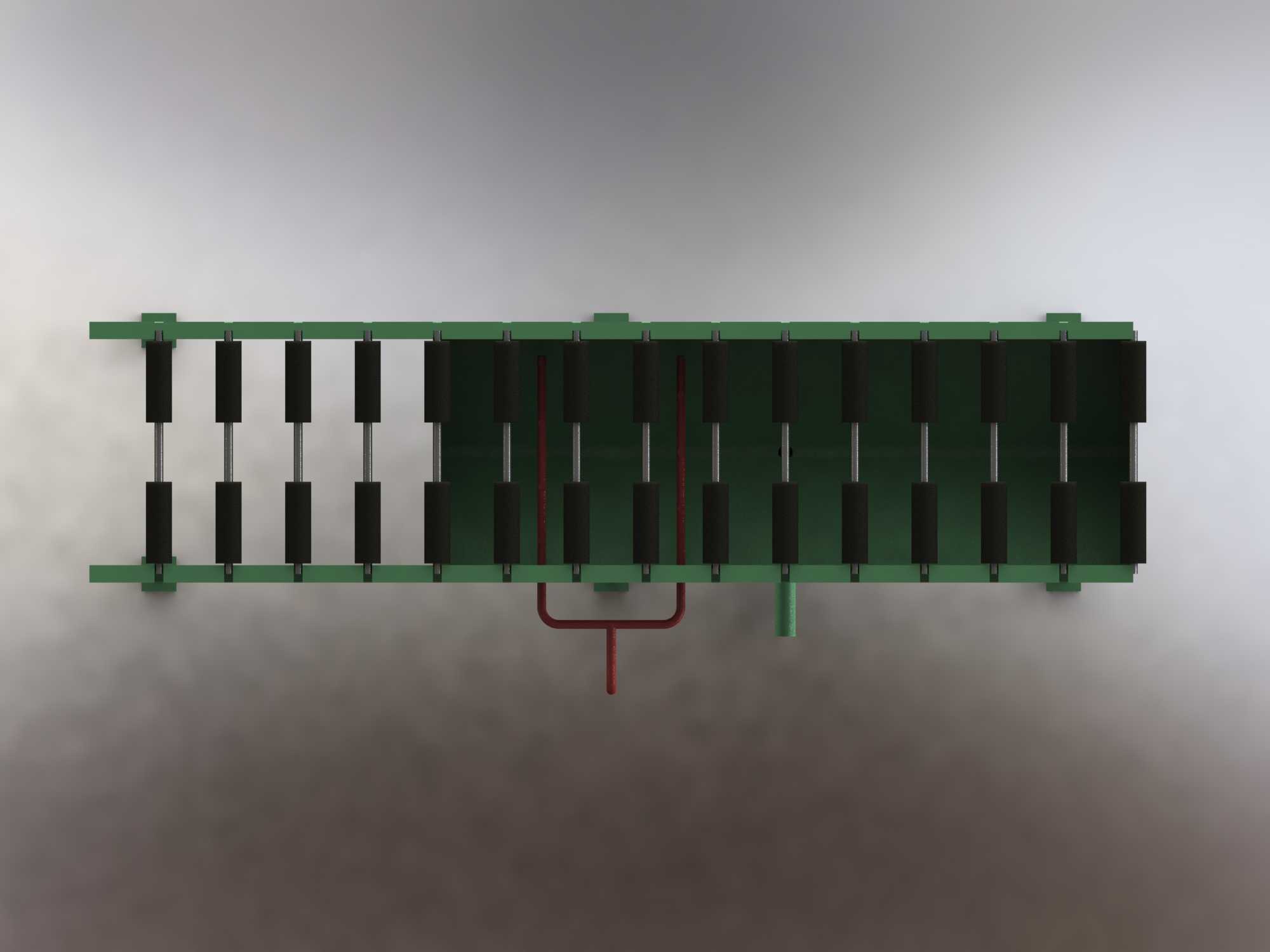

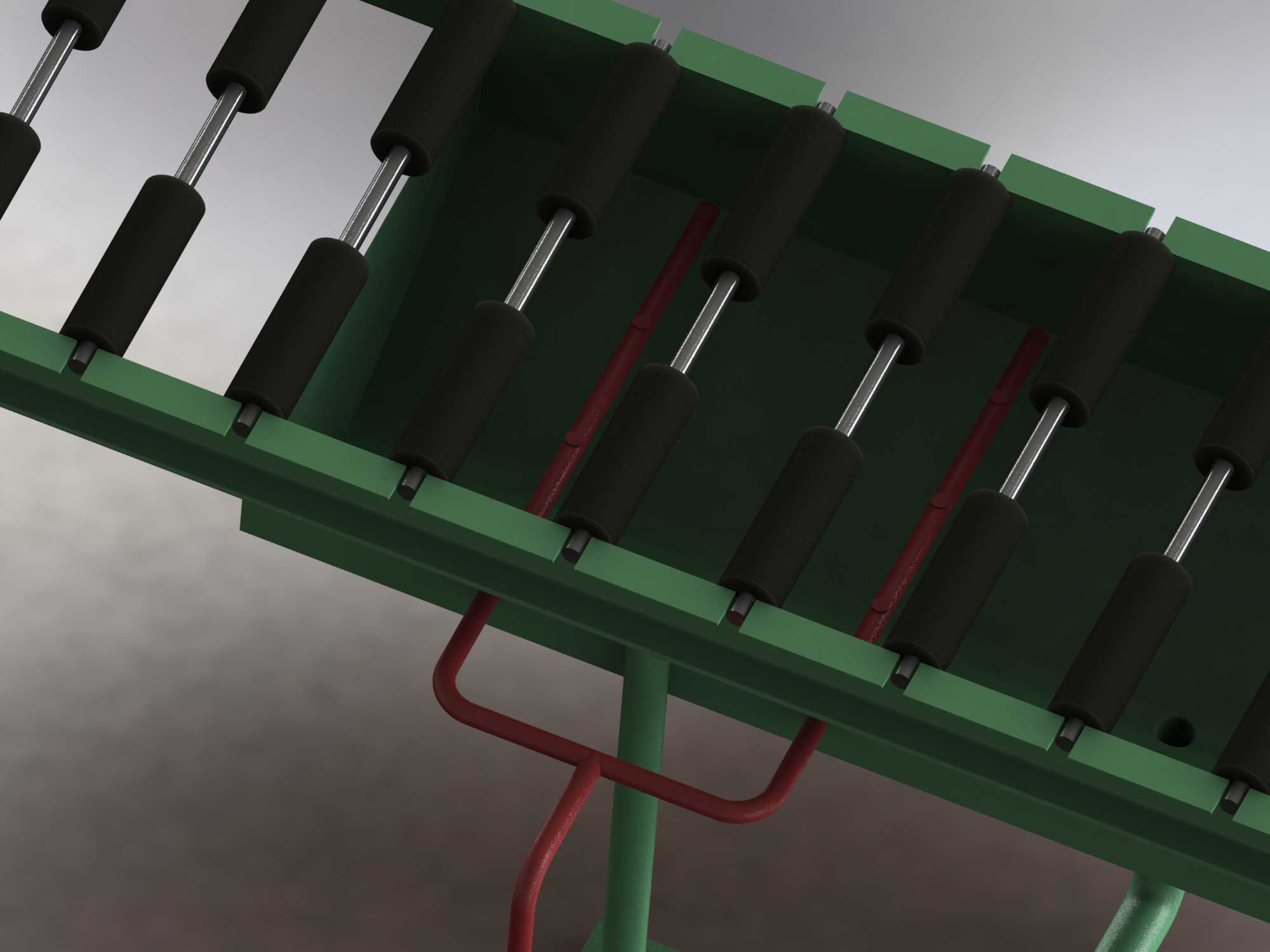

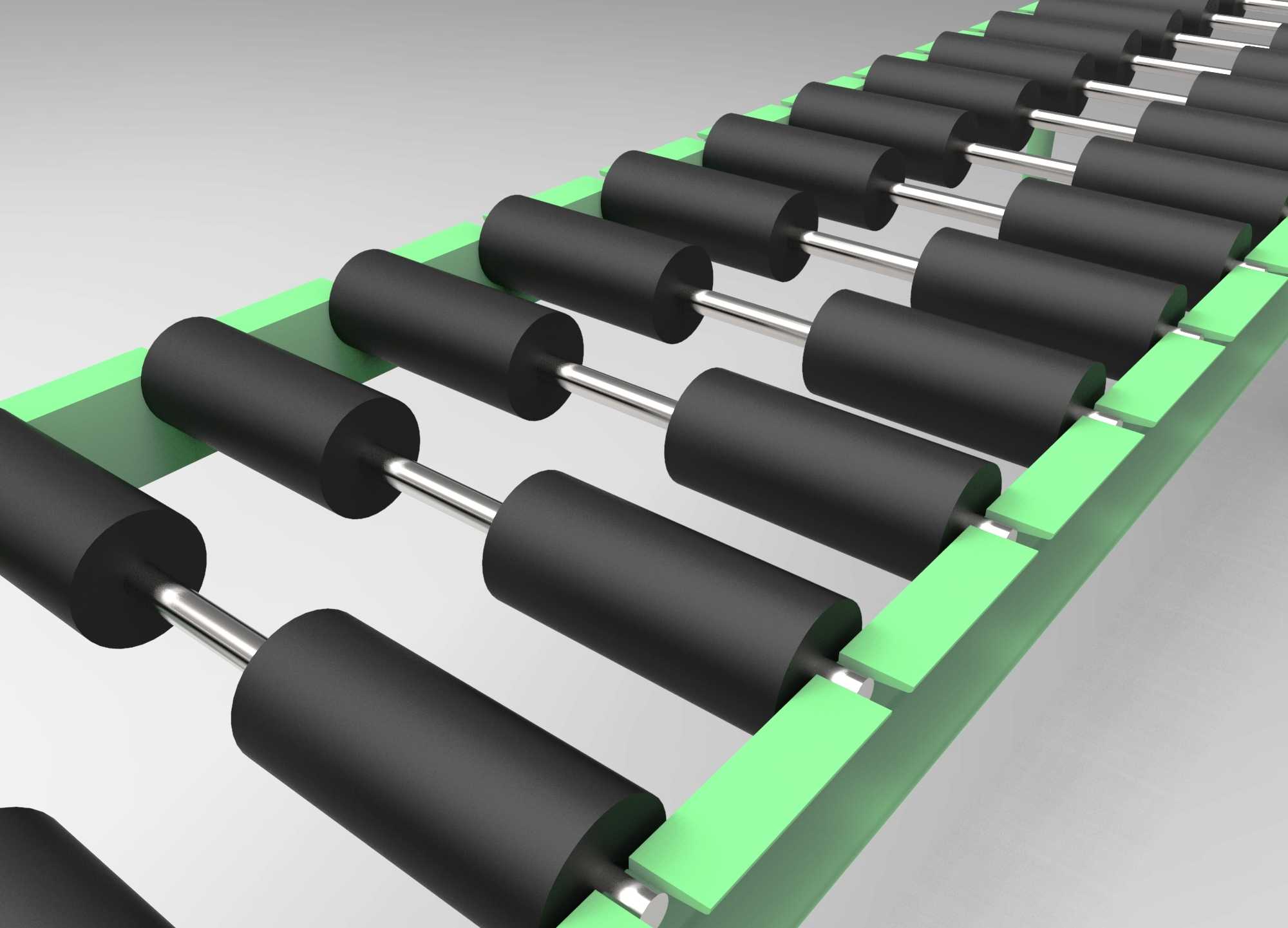

　　这套辊式输送结构主要面向工业零部件清洗工序的物料转运需求，适配喷淋清洗、超声波清洗、风切吹干等前后段工序的工件流转，常见于五金加工、汽车零部件、压铸行业的清洗线布局中，用来承载待清洗工件在各工艺槽位、工位之间平稳移动，避免人工搬运带来的工件磕碰、清洗液沾附伤害等问题。从结构布局来看，整体采用平行排布的钢制辊筒作为承载面，相邻辊筒的中心距经过匹配计算，既保证常规尺寸的盘类、轴类、小型箱体类工件不会在辊隙间卡滞，又预留了足够的间隙让清洗液、冲洗水流能够顺利从辊面间隙下落回流至清洗槽，不会在输送面积液造成二次污染。辊筒两端采用光轴插入式安装结构，配合侧边的绿色高分子导轨支撑架做定位，这种侧边支撑的设计没有在输送面下方设置横跨的横梁结构，

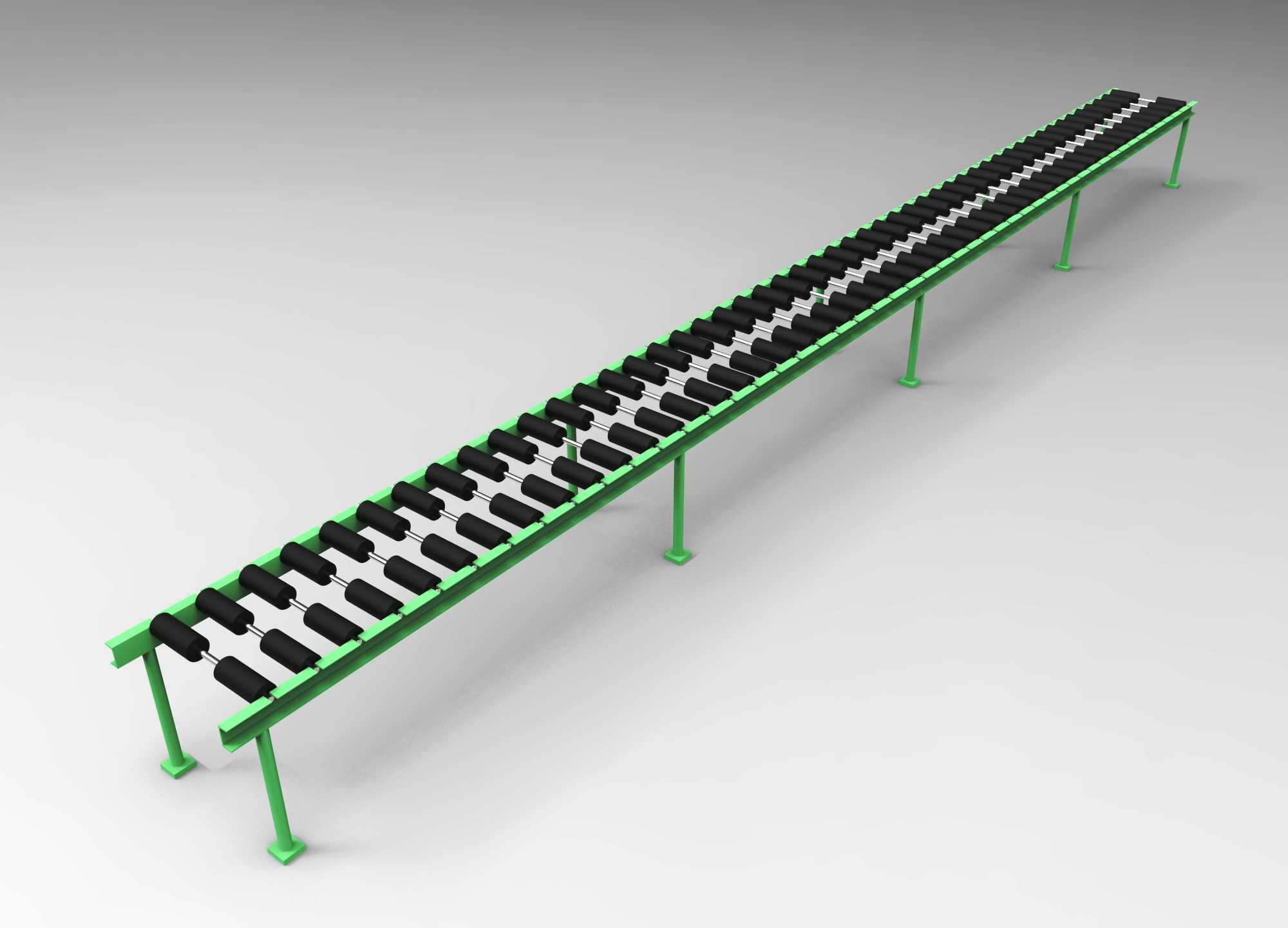

　　最大程度减少了结构件对清洗液回流的遮挡，同时也降低了长期接触清洗液带来的结构腐蚀风险，高分子材质的支撑架本身耐弱酸弱碱清洗介质腐蚀，不需要额外做表面防腐处理就能适配多数水基清洗剂的使用场景。设计过程中优先考虑了清洗工位的安装边界，整体输送面的高度可以根据上下游清洗设备的接驳高度做调整，侧边支撑架预留了多组安装孔位，不需要重新加工结构件就能完成高度适配，设备整体宽度可以根据清洗槽的内宽做模块化拼接，单段输送单元的长度控制在常规人工操作的适配范围内，既可以单独作为上下料工位的输送段，也可以多段拼接组成长距离的清洗线输送通道。辊筒表面采用光滑圆柱面设计，没有额外设置防滑包覆层，避免粗糙表面残留清洗污渍与金属碎屑，

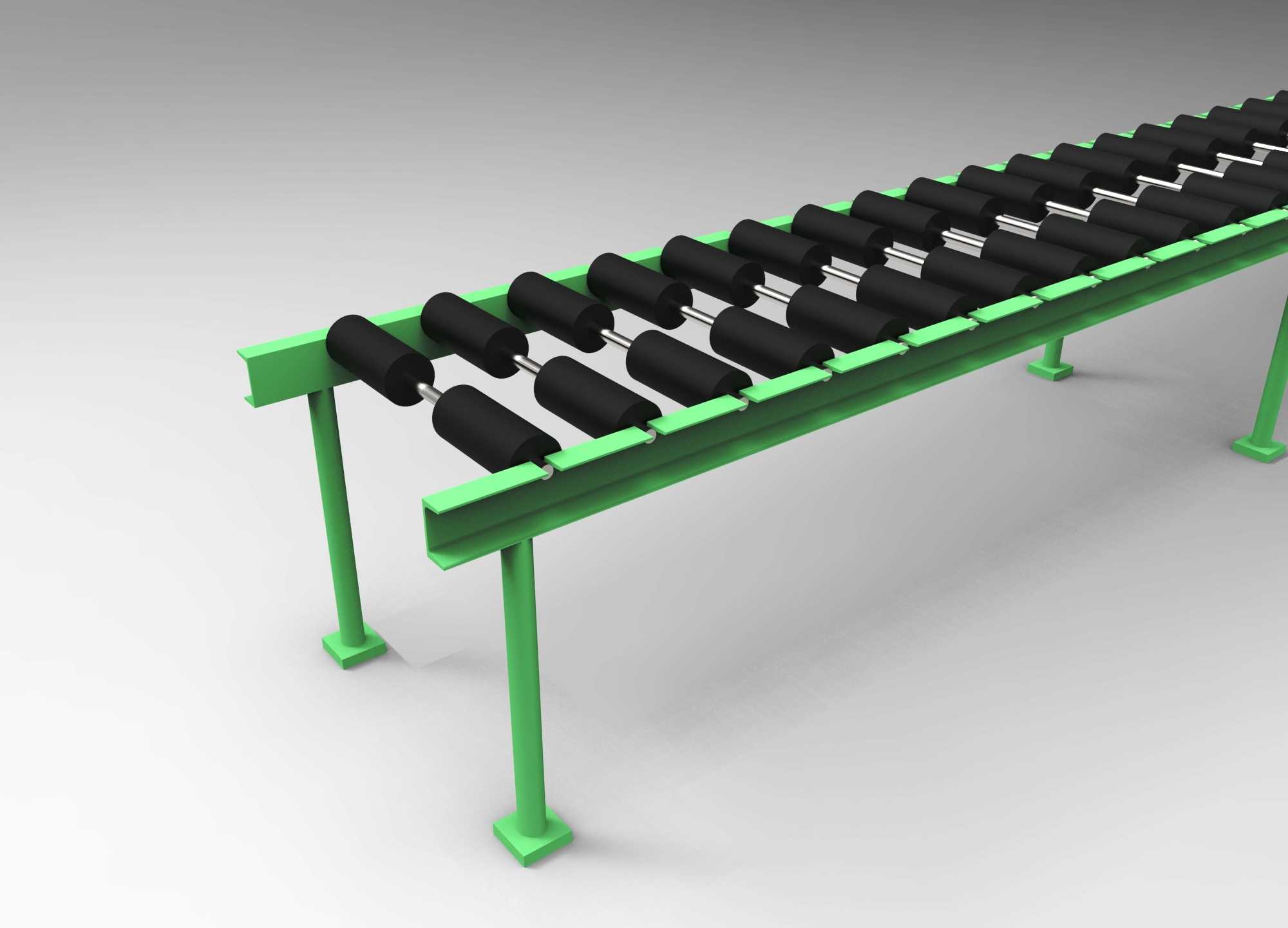

　　日常维护只需要定期擦拭辊面就能保持清洁，辊筒的转动阻力经过配重匹配，无动力状态下人工推送工件就能顺畅移动，也可以根据产线自动化需求在端部加装链轮或者同步轮，搭配减速电机实现动力输送，不需要改动主体支撑结构就能完成动力升级。在安装适配性上，这套结构的底部支撑脚预留了水平调节余量，能够适配清洗车间地面不平整的安装条件，保证所有辊筒的上母线处于同一水平面，避免工件在输送过程中出现偏斜、卡滞的问题，侧边的导轨挡边高度经过优化，既能够阻挡工件从侧面滑落，又不会遮挡喷淋头的冲洗角度，保证工件各个面都能被清洗液覆盖。针对清洗工序的潮湿工况，所有金属辊筒与转轴都做了表面防锈处理，转动配合位置选用了耐水腐蚀的轴承件，长期在高湿度、

　　带清洗液飞溅的环境下运行也不会出现转动卡涩的问题，结构上没有复杂的异形曲面与藏污纳垢的死角，日常停机清理的时候可以直接用高压水枪冲洗输送面，不会出现积液、积屑难以清理的情况。从实际使用的角度来看，这种辊式结构相比皮带输送更适配清洗场景，不会出现皮带被清洗液腐蚀老化、掉屑污染工件的问题，相比链板输送自重更轻，安装维护的难度更低，对于中小型清洗线来说，不需要做复杂的混凝土基础就能直接架设在清洗槽上方完成安装，大幅缩短产线搭建的周期。
