EDFV输送机用铰接式吊挂连接构件

　　在散料输送、生产线物料转运的连续作业场景中，吊挂构件是承托中间架、保障输送线路沿预设轨迹稳定排布的核心受力零件，这类零件长期承受交变载荷、设备运行振动以及物料冲击，其结构合理性直接决定整条输送线的运行可靠性与维护周期。本次呈现的这款吊挂连接构件，是针对EDFV系列输送机的吊挂安装需求开发的专用铰接承载件，主要用于输送线路中需要柔性吊挂、允许小角度偏摆补偿的安装区段，适配厂房顶部钢结构吊挂、廊道内吊挂安装等多种布设场景，可抵消土建基础施工误差、设备运行振动带来的安装位偏移，避免刚性连接产生的应力集中导致构件断裂。

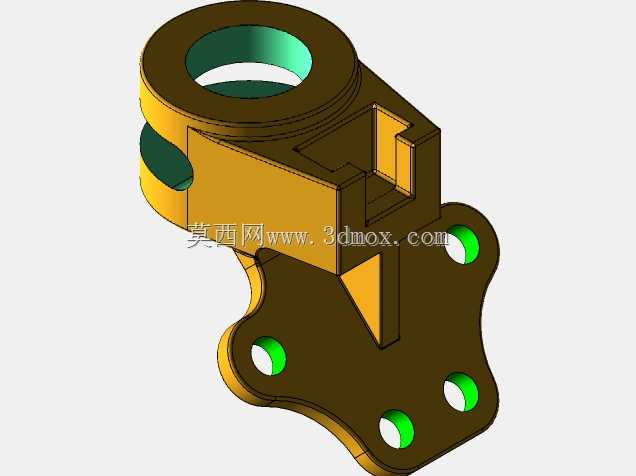

　　从结构设计逻辑来看，该构件采用一体化铸造成型后机加工的工艺路线，整体分为上部铰接套筒、中部承力筋架、下部安装法兰三个功能区段。上部的带通槽铰接套筒是核心的铰接承载部位，套筒内孔用于穿装铰接销轴，与上部吊挂座形成转动副，侧壁开设的通槽用于嵌入铰接座的限位凸台，既可以限制销轴的轴向窜动，又能预留足够的摆动间隙，允许构件在垂直于输送方向的平面内产生±3°范围内的偏摆，适配安装面的不平整误差，同时在设备启停、物料偏载时释放局部应力，避免焊缝或连接螺栓受剪断裂。套筒内壁设计有足够的壁厚冗余，按照10年使用寿命的疲劳强度校核，壁厚取值满足交变载荷下的应力幅要求，内孔表面预留加工余量，装配时可根据销轴实际尺寸配作，保证铰接副的配合间隙控制在0.1mm-0.3mm区间，既不会因间隙过大产生运行异响，也不会因间隙过小出现卡滞。

　　中部的承力筋架采用箱型加三角筋的组合结构，连接上部套筒与下部安装法兰，针对吊挂状态下的弯矩载荷做了针对性的应力优化：在套筒与法兰的连接转角处设置加厚三角筋，将上部套筒传递的垂直载荷均匀分散到整个法兰安装面，避免转角处出现应力集中；箱型结构的侧壁预留有减重空腔，在不降低整体结构刚度的前提下减少铸件用料，同时空腔可作为安装时的操作避让空间，方便施工人员穿装法兰连接螺栓。筋架的所有外转角均做R3-R5的铸造圆角处理，避免铸造时出现冷隔、缩孔缺陷，同时减少应力集中点，提升构件的抗疲劳性能。

　　下部的安装法兰采用异形轮廓设计，轮廓形状完全匹配输送机中间架的安装贴合面，法兰上开设4个均匀分布的螺栓通孔，孔位按照输送机中间架的安装孔位做同轴度公差约束，装配时无需额外配孔即可直接对位安装，降低现场施工难度。法兰安装面经过铣削加工，平面度公差控制在0.05mm以内，保证与中间架安装面的贴合面积不低于90%，避免螺栓预紧后法兰面出现局部翘曲，导致螺栓受附加弯矩断裂。法兰的螺栓孔周边做局部加厚处理，提升螺栓连接部位的局部承压能力，避免长期受载后孔位出现塑性变形导致连接松动。

　　从安装边界尺寸来看，上部铰接套筒的内孔直径适配该系列输送机通用的铰接销轴规格，套筒的轴向长度与上部吊挂座的铰接槽宽度匹配，安装后销轴两端的卡簧槽完全露出，方便装配轴用卡簧做轴向限位；下部法兰的安装孔中心距与EDFV系列输送机中间架的吊挂点孔位完全一致，构件整体的垂直高度满足吊挂安装时的安全距离要求，安装后构件与周边的输送胶带、托辊组、线缆桥架等部件均预留足够的安全间隙，不会出现运行干涉。在实际选型应用时，该构件的额定承载能力匹配对应规格输送机的单段吊挂载荷要求，可覆盖带宽500mm-800mm的轻型、中型散料输送机的吊挂需求，适配粮食输送、轻工产品生产线、散料仓储转运等多种工况的输送线路布设。

　　在建模实现层面，该构件的三维模型完全按照实际加工工艺做特征拆分，铸造圆角、拔模斜度、加工余量等工艺特征均完整还原，结构工程师可直接调用该模型完成输送线路的整体排布装配，也可基于该模型做参数化调整，适配不同吊挂高度、不同载荷等级的衍生型号设计，减少重复建模工作量。模型的所有配合面均做了公差标注参考，装配时可直接参考模型给出的配合公差选配合适的紧固件与铰接销轴，缩短现场安装调试的周期。
