蒸汽锅炉用截止式控制阀组装配结构

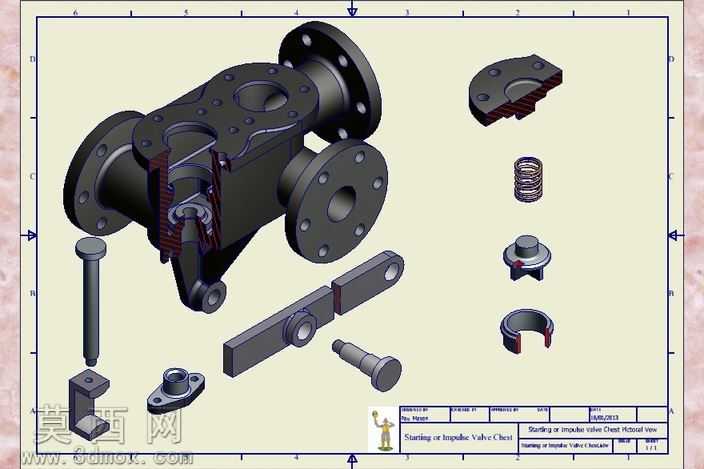

本作品为适配低压蒸汽锅炉工况的截止式控制阀组三维装配模型，建模阶段采用自底向上的设计逻辑，先逐一完成所有单体零件的参数化建模，再通过同轴、面贴合、间隙约束等装配关系完成总装搭建，同时同步制作了爆炸视图用于直观展示各零件的装配层级与配合位置。模型整体采用多法兰接口结构，阀体主体为一体化铸造型腔设计，建模时严格参照承压阀门的壁厚标准设置壳体厚度，流道部分做了平滑过渡处理以降低蒸汽介质输送过程中的阻力损耗，三个法兰连接端均按照标准法兰的螺栓孔分布、密封面尺寸进行建模，保证接口可与标准管路直接匹配。装配结构中包含了阀瓣、复位弹簧、密封压盖、锁紧卡环、连接摆杆、固定螺栓、定位支架等全套零部件，其中运动部件的配合间隙经过合理设置，既保证阀瓣启闭动作的顺畅性，也预留了实际生产中的公差余量。渲染阶段为不同零件分配了差异化材质：阀体壳体赋予铸铁哑光材质，螺栓、销轴等标准件赋予镀锌钢材质，密封件赋予丁腈橡胶深色材质，弹簧赋予弹簧钢亮面材质，通过材质区分可快速识别不同功能的零件。设计过程中充分考虑了阀门的检修维护需求，所有易损件均设计为可拆卸结构，无需破坏阀体主体即可完成密封件、弹簧等部件的更换，阀组的操纵摆杆做了加长力臂设计，可降低操作人员启闭阀门时的施力强度。模型的爆炸视图严格按照实际拆装顺序排布零件，可直接用于生成装配指导文件，也可作为阀门结构教学的演示素材，整体结构完全符合低压蒸汽系统的阀门设计规范，所有配合关系均经过干涉检查，不存在运动干涉与装配冲突问题，可直接用于后续的工程图生成、虚拟工况仿真以及生产加工参考。
