锥型双桨水面试验机器人样机结构

　　这款锥型双桨结构的水面试验样机，核心定位是浅水域小型无人作业平台的原型验证载体，可适配内陆湖泊、河道浅滩、养殖塘等常规大型作业船无法进入的受限水域，承担水质多点采样、水面漂浮物轨迹追踪、近岸水文数据采集等轻量化作业任务，相比常规船型水面平台，其锥型主体的吃水深度可控制在极小范围，能在水深不足三十厘米的浅滩区域稳定航行，不会出现常规平底船容易搁浅的问题。

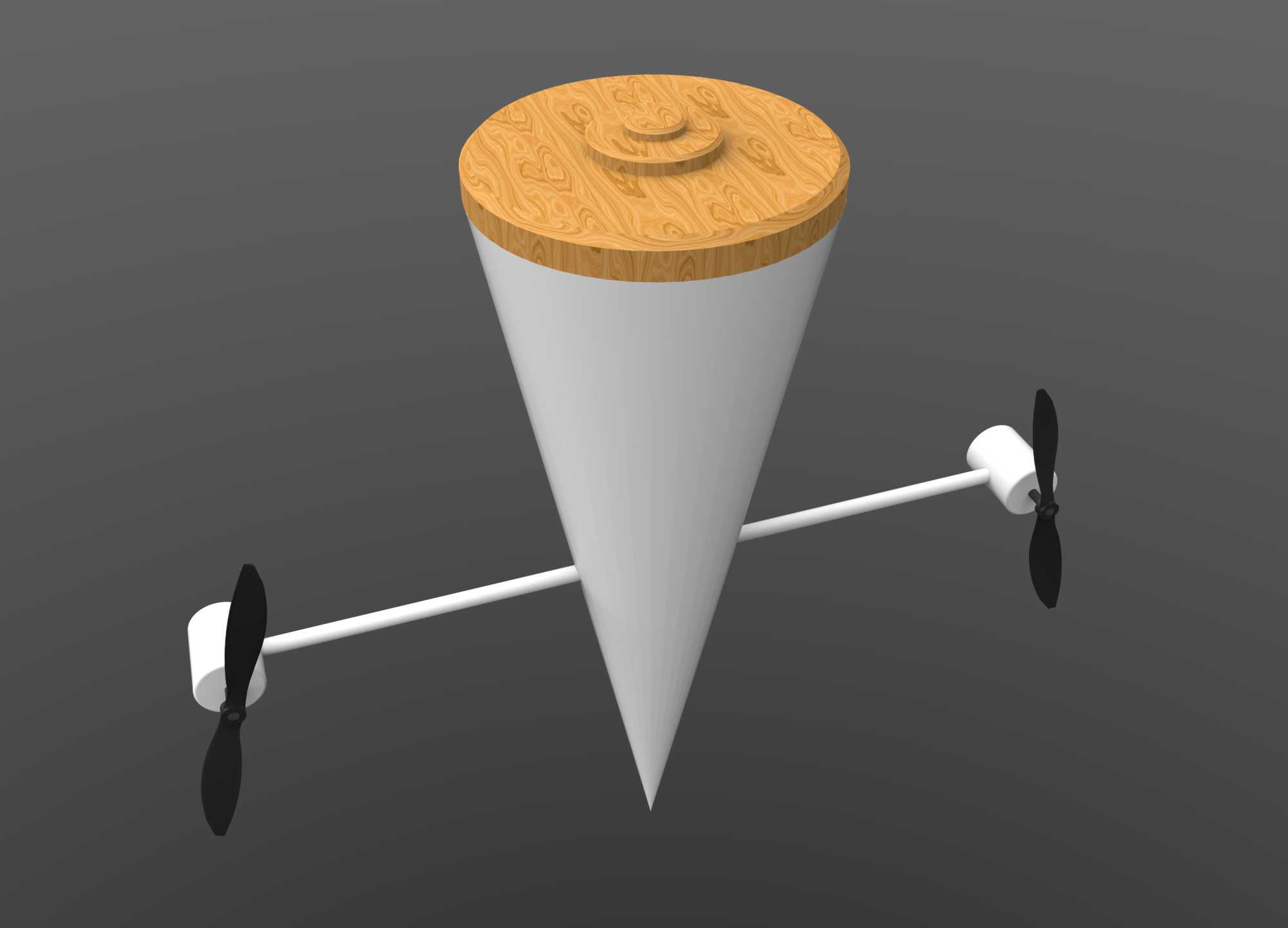

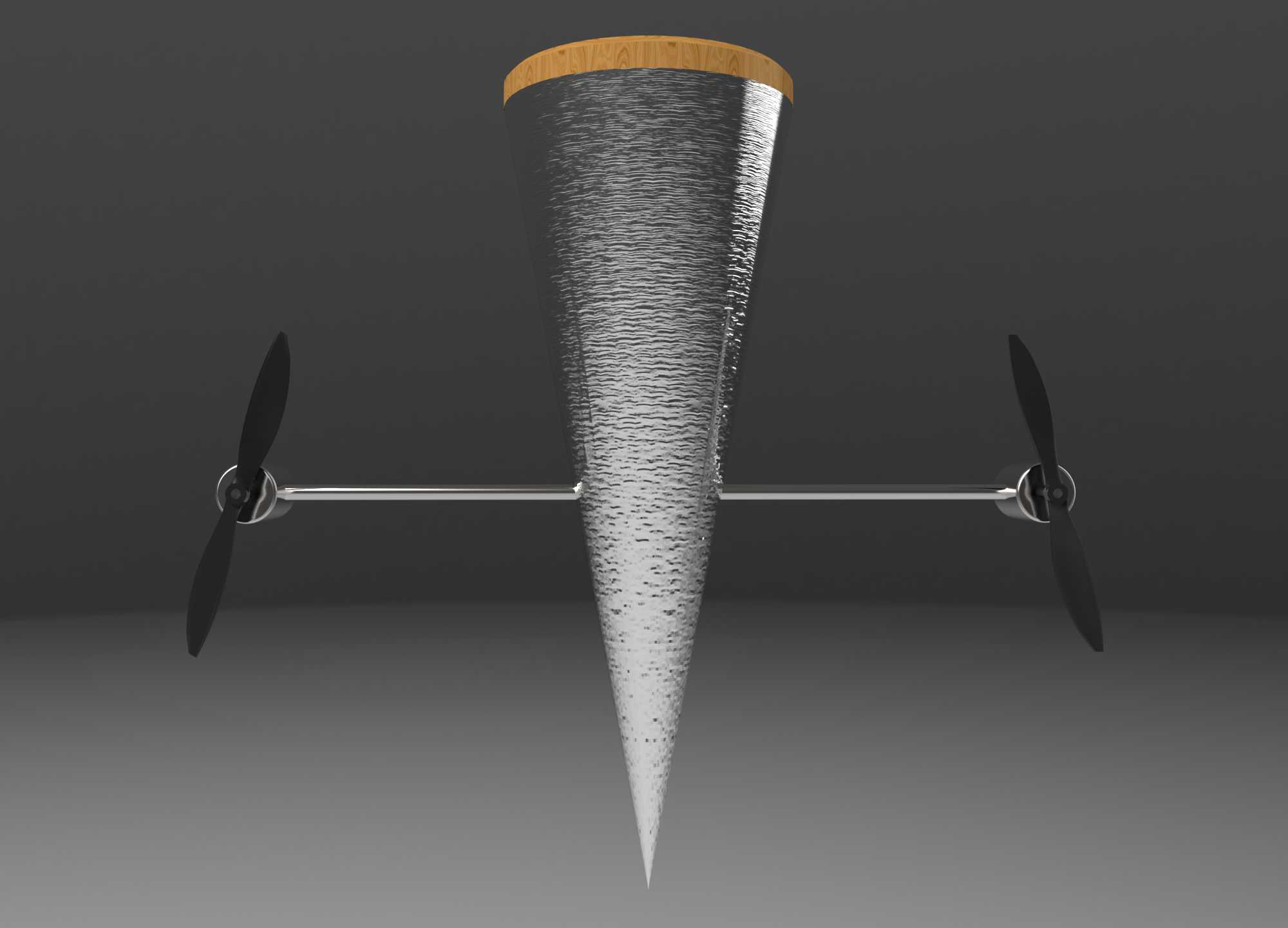

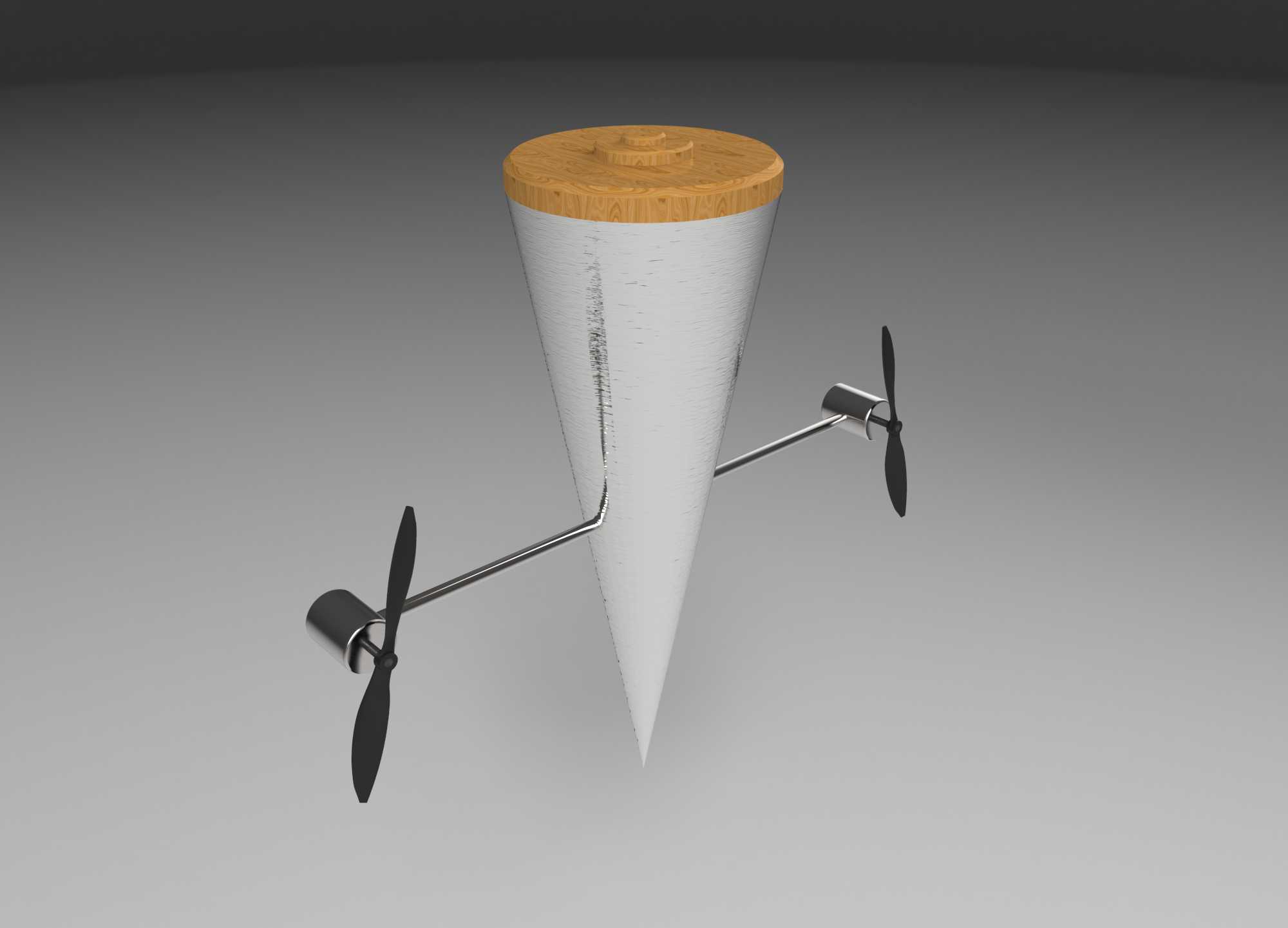

　　从结构设计逻辑来看，主体采用上宽下窄的圆锥构型，顶部的平面端盖区域预留了传感器、控制模块、电源组件的安装空间，锥型壳体本身作为浮力承载结构，重心沿锥体重心垂线向下分布，航行时遇到水面浪涌冲击可快速自稳回正，不会出现侧翻风险，相比同排水量的船型壳体，锥型结构的迎浪面投影面积更小，航行时的水流阻力更低，在同等推进功率下能获得更高的航速与续航表现。两侧对称布置的双推进单元通过横向金属支杆与锥型主体刚性连接，支杆的伸出长度经过反复校核，既保证两个螺旋桨的水流场不会与主体锥面产生扰流干涉，又能控制整体横向宽度满足狭窄水域的通行要求，推进单元采用水下密封舱搭配外露螺旋桨的结构，密封舱内置驱动电机与传动组件，支杆内部走穿线管路，避免线缆外露被水中杂物缠绕。

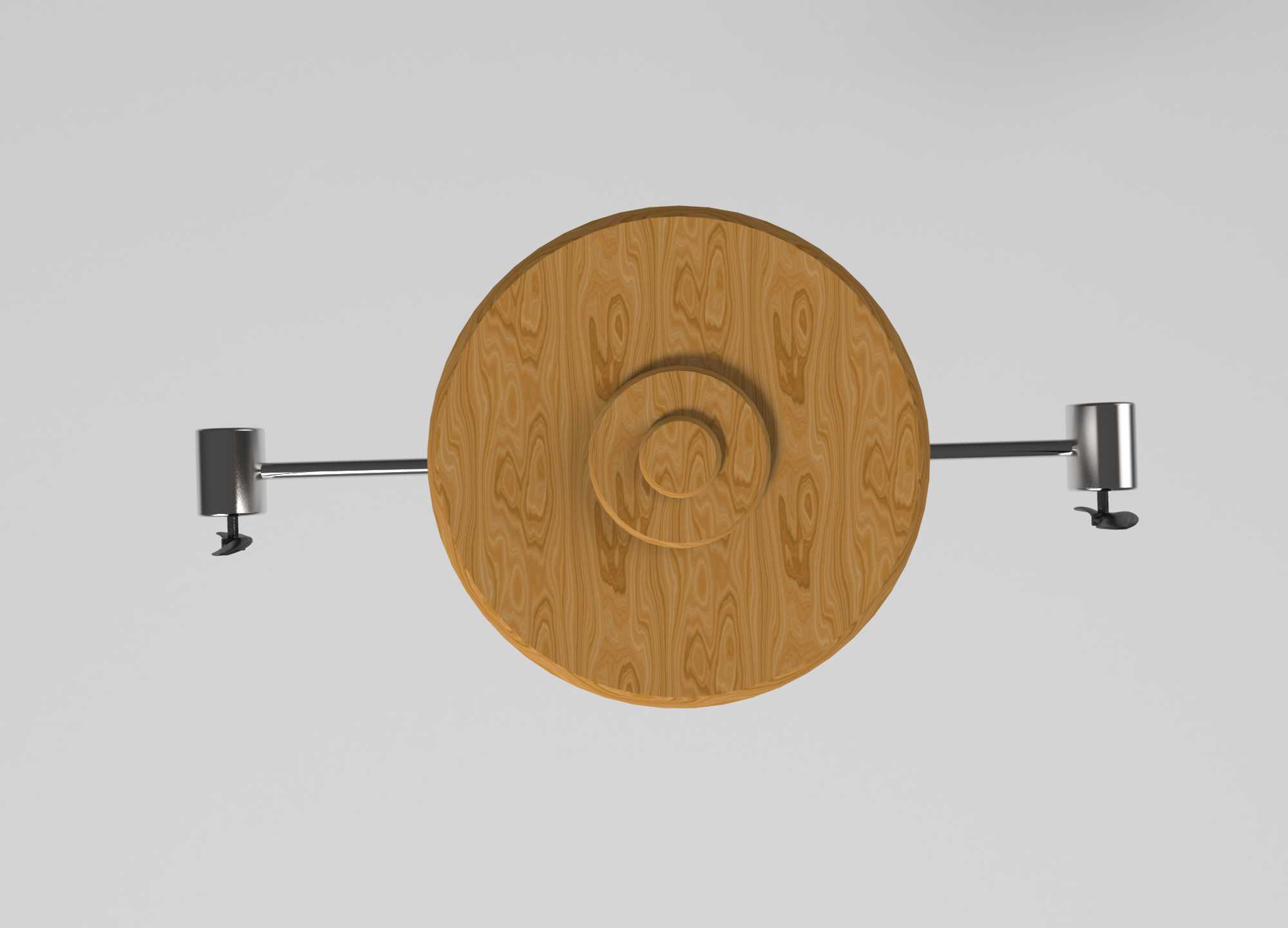

　　在安装边界设计上，顶部端盖采用快拆式密封连接结构，可根据不同试验任务快速更换搭载的功能模块，无需拆解主体浮力舱，端盖表面预留了标准化的安装螺孔阵列，可适配常见的水质传感器、微型摄像头、GPS定位模块等通用外设，整体结构的外露金属件均做了防腐蚀处理，可适应淡水环境下的长期作业需求，不会因为长期浸水出现锈蚀卡滞问题。双推进单元采用差速转向逻辑，无需额外设置舵机结构，通过两侧螺旋桨的转速差即可实现转向、原地回转等动作，在狭窄水域内的机动灵活性远高于带舵结构的同级别水面平台，原地回转半径可控制在自身横向宽度的1.2倍以内，能在布满水生植物的塘堰区域灵活穿行。

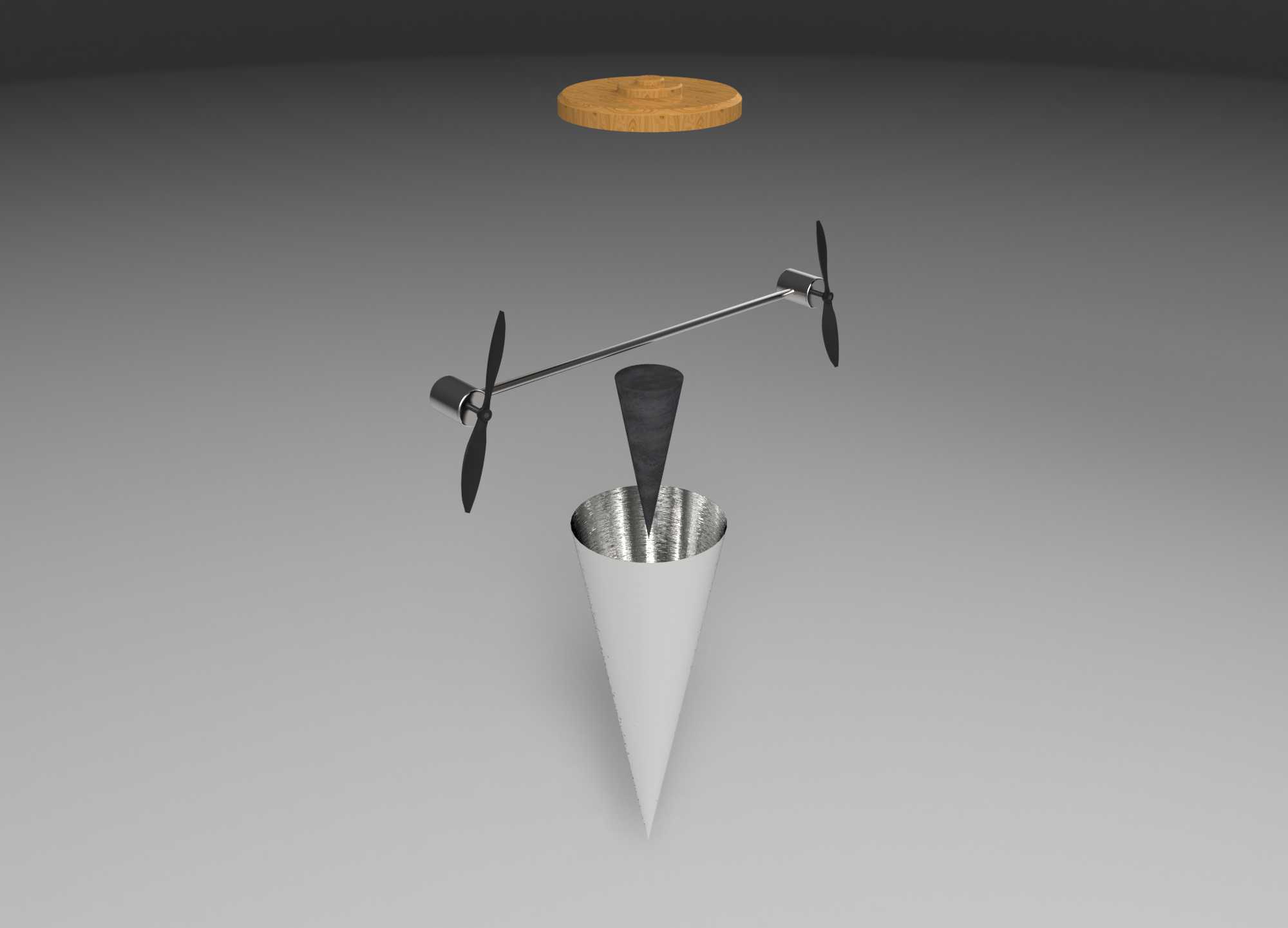

　　从实际作业适配性来看，锥型主体的下部尖锥结构可在航行时破开表层水面的薄浮冰或者密集浮萍层，为后方的推进单元清理出通畅的水流通道，避免螺旋桨被漂浮杂物缠绕卡滞，相比平底结构的水面平台，其在有表层漂浮杂物的水域通行能力提升明显。两侧支杆与主体的连接位置设置了过载脱开结构，当螺旋桨意外撞击水下硬物时，支杆可沿连接铰点向内弯折卸力，避免冲击力直接传递到主体壳体造成结构破损，提升了样机在复杂水域的抗撞击能力。整体结构的零部件拆分逻辑清晰，浮力舱、推进支杆、驱动单元、顶部端盖均可单独拆分更换，日常维护时无需整体拆解设备，可在野外作业现场快速更换故障部件，降低试验过程中的运维成本。

　　在航行姿态控制方面，锥型结构的自身阻尼特性可有效抵消螺旋桨转动带来的侧向扭转振动，航行时主体的晃动幅度更小，能为顶部搭载的传感设备提供更稳定的工作平台，保证采集的数据精度不会受航行振动影响。推进单元的安装深度经过匹配设计，螺旋桨的入水深度刚好处于水面下的层流区域，不会因为水面波浪起伏出现螺旋桨露出水面打空的情况，在三级以下浪况的开阔水面可保持稳定的推进效率，不会出现动力输出断续的问题。
