双轴剪切式碎纸设备结构设计

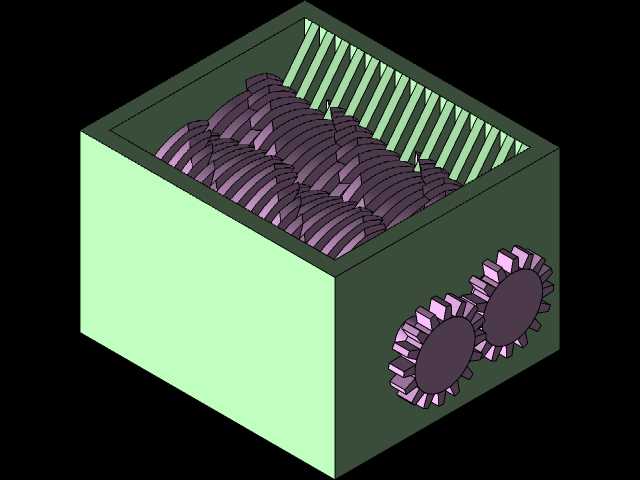

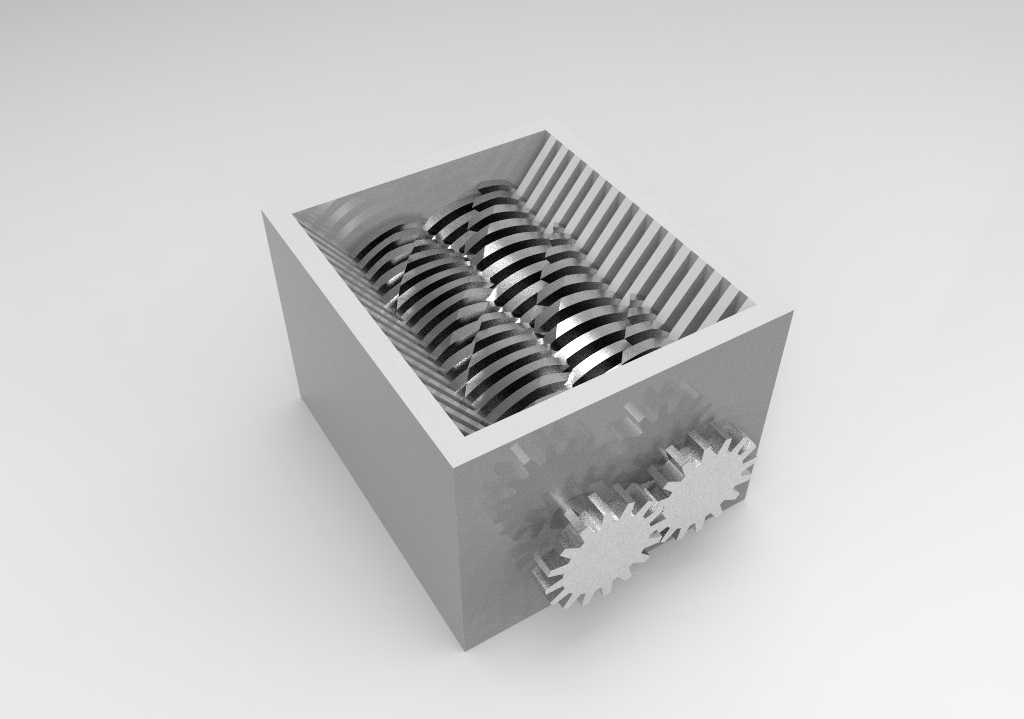

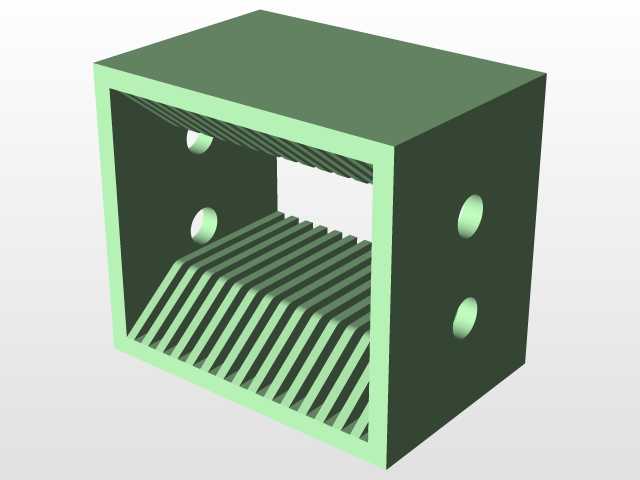

　　日常办公场景中，涉密纸质文档的合规销毁是行政、保密条线的刚性需求，这款双轴剪切式碎纸设备的结构设计，完全围绕连续进纸、稳定剪切、低卡滞率的实际使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从整体结构来看，设备采用上方敞口进料、下方落料的布局，外部为一体式焊接箱体，既作为刀辊组件的安装承载基体，也起到碎纸过程中的防护围挡作用，避免纸屑飞溅到设备外部。箱体进料口内侧设置有倾斜导料筋条，导料角度经过反复校核，能够让堆叠送入的纸张自然滑入两组刀辊的啮合区域，不会在进料口位置出现架桥堵料的问题，导料筋与刀辊外缘的间隙控制在3mm以内，既不会干涉刀辊的转动，也能避免薄纸卷入间隙造成缠绕。核心的剪切部件为两组平行布置的刀辊，

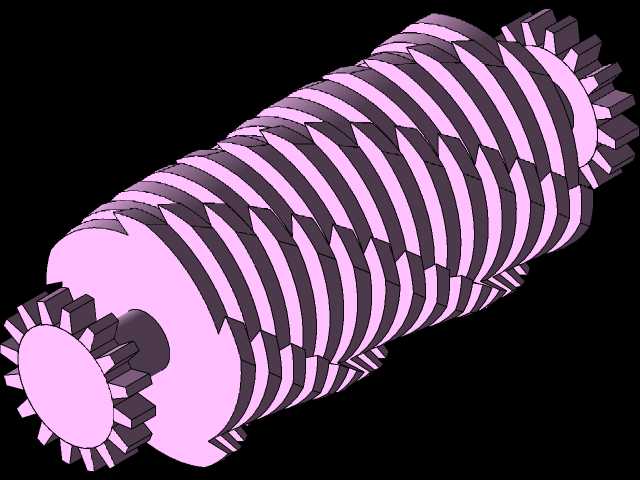

　　每根刀辊上间隔堆叠安装多片多边形剪切动刀，相邻动刀之间通过隔套定位，保证刀片间距一致，两根刀辊的动刀呈交错啮合状态，转动过程中动刀的刃口相互配合，对送入的纸张产生剪切、撕扯的复合作用力，不管是单张薄打印纸，还是堆叠厚度达20mm的纸质文件、带订书钉的文档，都能被剪切成尺寸均匀的细小纸屑，满足常规的文档销毁保密要求。刀辊的两端通过带座轴承安装在箱体侧壁上，轴承安装位设计有密封挡圈，能够阻挡细碎纸屑进入轴承滚道，避免长期使用后纸屑卡滞造成转动阻力增大、轴承磨损加快的问题。刀辊的动力输入端伸出箱体外侧，用于连接减速驱动机构，安装位的同轴度公差控制在0.05mm以内，保证动力传递过程中不会出现偏载，延长传动部件的使用寿命。箱体的底部为开放式落料口，剪切完成的纸屑可以直接落入下方配套的纸屑收纳桶中，落料口的边缘做了外翻折边处理，既能够提升箱体整体的结构刚度，避免焊接箱体长期受力出现侧壁变形，也能在放置收纳桶时起到定位导向作用，让收纳桶的开口精准对准落料区域，减少纸屑外漏。从安装边界来看，这款设备的整体外形尺寸适配常规办公场景的放置需求，占地面积小，不需要额外做地基固定，直接放置在平整地面即可稳定运行，设备运行时的重心落在箱体几何中心偏下位置，即使满负载连续碎纸，也不会出现明显的振动移位。设计过程中充分考虑了日常维护的便利性，箱体的后侧设计有可拆卸的检修盖板，拆开盖板就能直接接触到刀辊组件，当出现异物卡滞、刀片磨损需要更换的情况时，

　　不需要完全拆解整个箱体，就能完成故障排查和易损件更换，大幅降低后期维护的时间成本。刀辊的刀片采用模块化设计，单片刀片磨损后可以单独拆卸更换，不需要整根刀辊报废，有效降低设备的全生命周期使用成本。进料口的安全防护也是设计时重点考量的部分，敞口进料的边缘做了圆弧钝化处理，没有尖锐的焊接毛刺，避免操作人员送纸时被划伤，同时进料口的深度足够，操作人员的手部无法直接接触到转动的刀辊，从结构上避免误操作带来的安全风险。在刀辊的剪切间隙设计上，经过多轮参数验证，将动刀之间的啮合间隙控制在0.2mm到0.3mm之间，间隙过大会导致纸张无法被完全剪断，容易出现长纸条漏剪的问题，间隙过小则会大幅提升转动阻力，增加驱动功耗，甚至出现刀辊抱死的情况，

　　当前的间隙参数既能保证剪切后的纸屑尺寸符合销毁要求，也能让设备运行时的负载保持在合理区间，适配小功率减速电机的驱动能力，降低设备运行的能耗和噪音。箱体的外侧壁设计有加强筋结构，因为刀辊工作时会对箱体侧壁产生持续的交变作用力，长期运行如果侧壁刚度不足，容易出现轴承安装位变形，导致刀辊同轴度下降，出现卡滞、异响等问题，加强筋的布置位置对应轴承安装座的受力方向，能够有效分散载荷，提升箱体整体的抗变形能力。这款设备除了用于常规办公场景的纸质文档销毁，也可以适配小型商用场景的少量纸质包装材料、薄卡片类物料的破碎处理，结构通用性强，没有复杂的特殊定制零件，大部分结构件都可以采用常规的板材切割、焊接工艺加工，加工难度低，制造成本可控，适合批量生产装配。
