多机器人协同点焊工作站整体结构设计

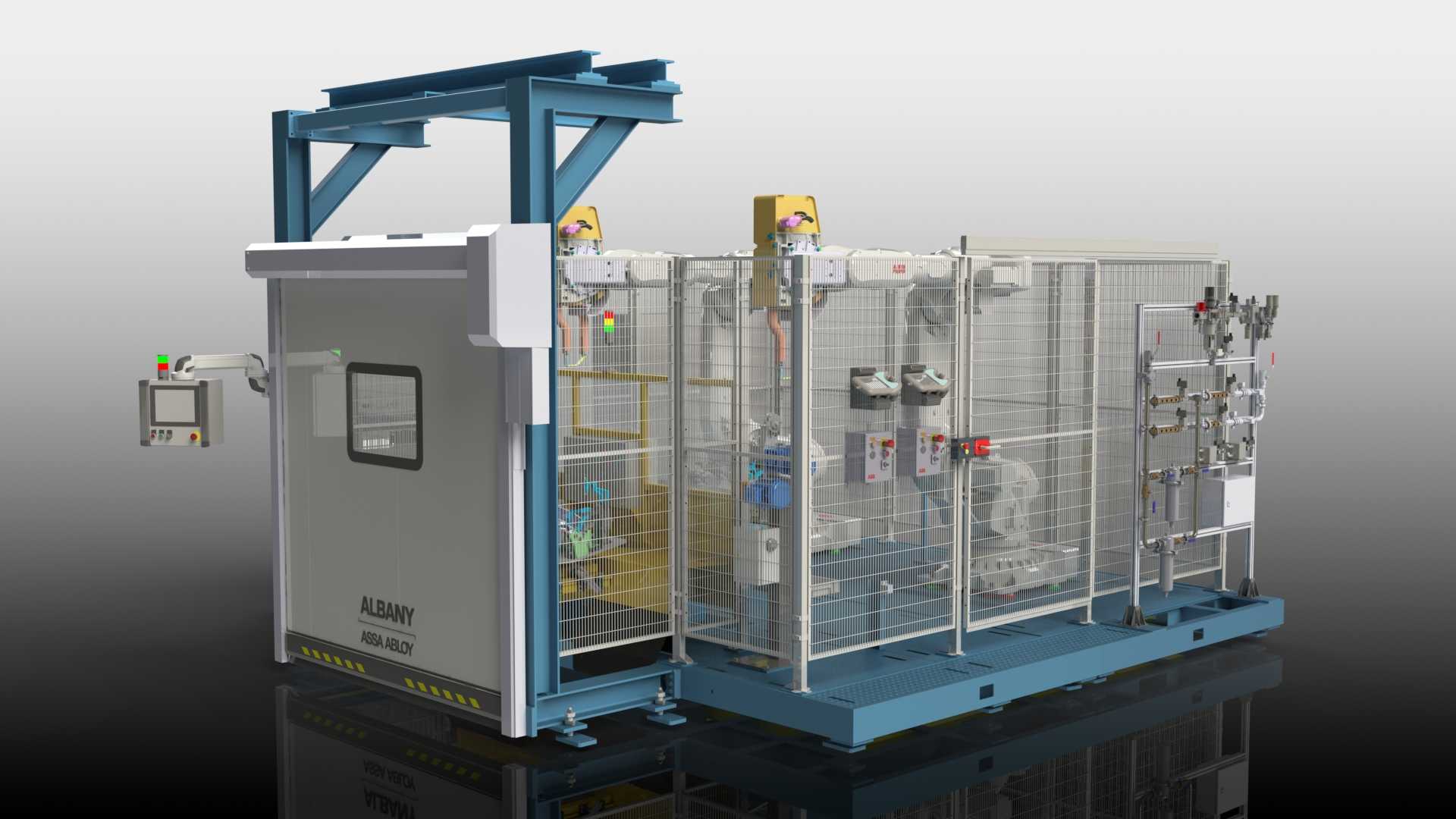

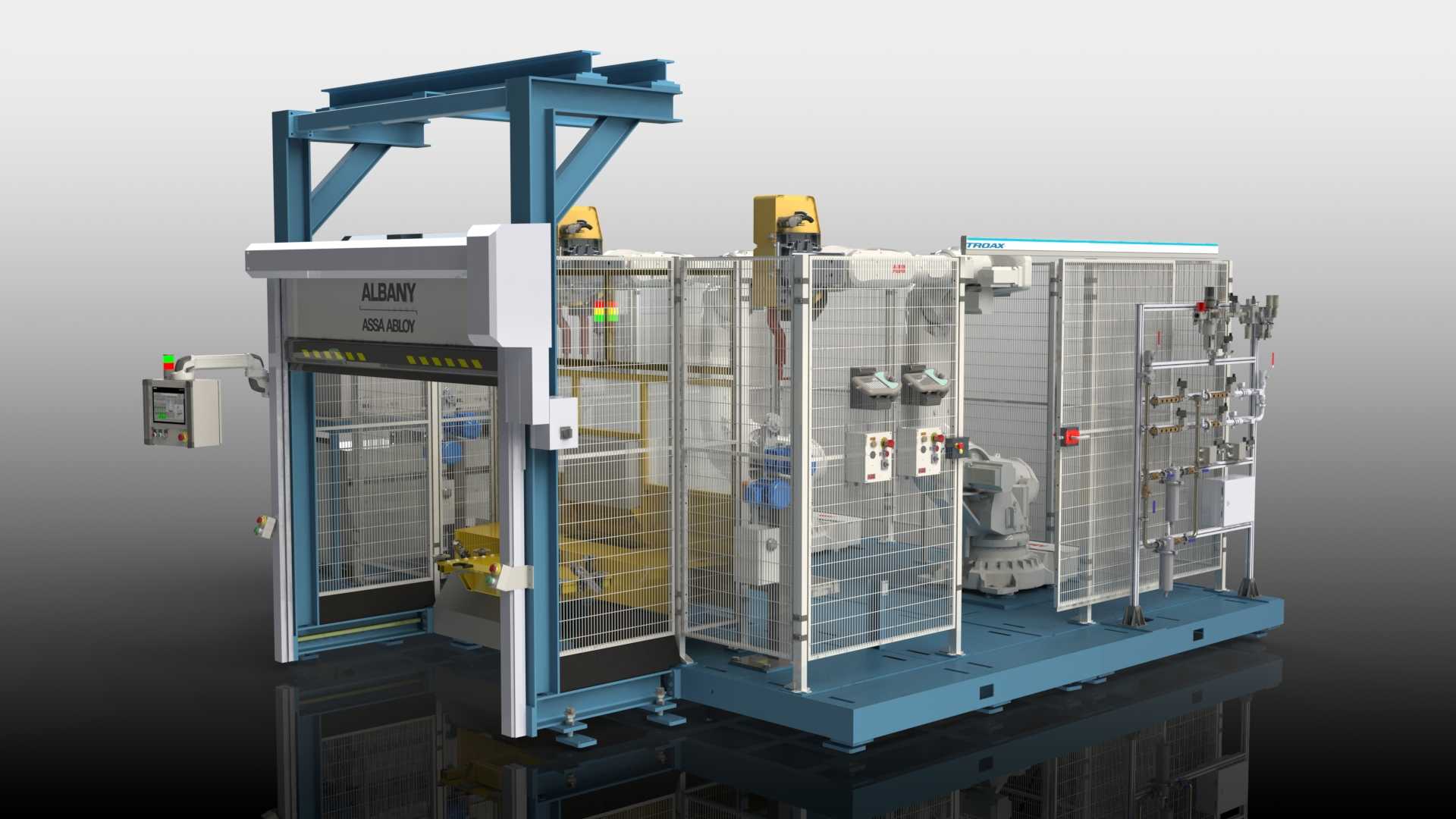

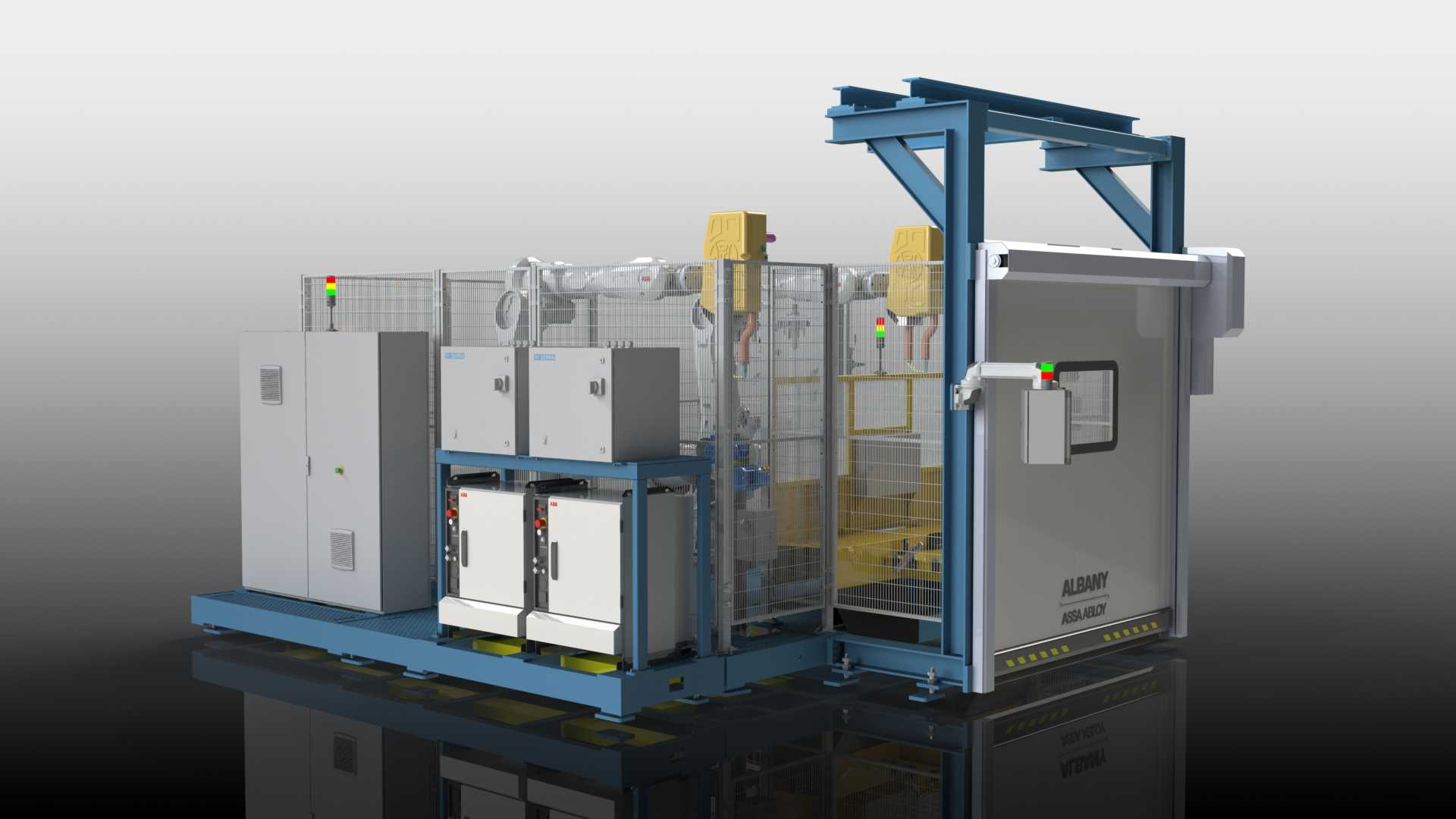

　　这套点焊作业单元主要面向汽车零部件、钣金结构件的批量电阻焊加工场景，在白车身分总成焊接、家电金属壳体点焊、型材框架拼接等生产环节中，可替代传统人工持焊钳的作业模式，适配多品种小批量到规模化量产的不同生产节拍需求。整套设备采用模块化橇装底座设计，所有功能组件均集成在统一的钢制焊接底座上，底座预留叉车孔与地脚螺栓安装位，现场部署时无需大规模地基施工，仅需完成水平校准、电源与气源接驳即可投入使用，大幅缩短产线搭建周期。

　　从功能布局来看，单元核心作业区配置多台点焊工业机器人，机器人安装位置经过作业半径仿真校核，相邻机器人的运动包络线设置安全冗余距离，避免作业过程中出现轨迹干涉，每台机器人可根据工位需求搭载不同规格的伺服焊钳，适配不同板厚、不同搭接形式的工件焊接需求。单元外围采用钢丝网防护围栏搭配铝型材立柱搭建，围栏高度符合工业设备安全防护标准，所有作业开口处均设置安全光栅与联锁门禁，一旦人员违规进入作业区域，设备会立即触发安全停机逻辑，杜绝机械伤害与焊接飞溅伤人风险。围栏上集成的操作面板设置在人工上料位侧方，面板集成启动、暂停、急停按钮与状态指示灯，操作人员无需进入围栏内部即可完成常规作业操作与状态确认。

　　单元的上料位设置双工位可切换工装夹具台，夹具采用快速换型设计，不同型号工件的夹具更换可在十分钟内完成，夹具上的定位销、夹紧气缸均采用标准化接口，备件替换便捷。焊接过程中产生的飞溅会被围栏底部的接渣盘收集，定期清理即可，无需额外搭建复杂的排烟除尘管路，单元顶部预留的桁架结构可用于安装管线包、照明灯具与焊钳修磨器，修磨器可自动完成焊钳电极头的修磨作业，无需人工定期介入维护，保障焊接质量稳定性。

　　设计阶段首先根据目标工件的最大外形尺寸确定单元的整体安装边界，整体占地尺寸控制在常规工业厂房标准柱距范围内，可直接嵌入现有焊接产线布局，也可作为独立作业单元单独使用。管线布局采用顶部拖链与底部线槽结合的方式，动力电缆、控制线缆、气路管路分层布置，避免不同管线之间的信号干扰，同时方便后期故障排查与线路维护。底座下方设置可调式支撑脚，可根据地面平整度调整设备水平度，保障机器人运行过程中的位置精度，避免因底座倾斜导致的焊接点位偏移问题。

　　在安全逻辑设计上，整套单元采用分级安全控制，不同区域的安全触发对应不同的停机等级，上料口的安全触发仅暂停对应工位的机器人动作，不影响其他工位的正常作业，最大化减少安全停机对生产节拍的影响。围栏上设置的透明观察窗采用防飞溅的聚碳酸酯板材，可在阻挡焊接弧光与飞溅的同时，方便外部人员实时观察内部作业状态，及时排查异常工况。单元的气路系统设置集中调压阀组与过滤装置，可根据不同焊钳的作业需求调整供气压力，过滤压缩空气中的水分与杂质，延长气动元件的使用寿命。
