液压机配套分体式点焊作业工装结构

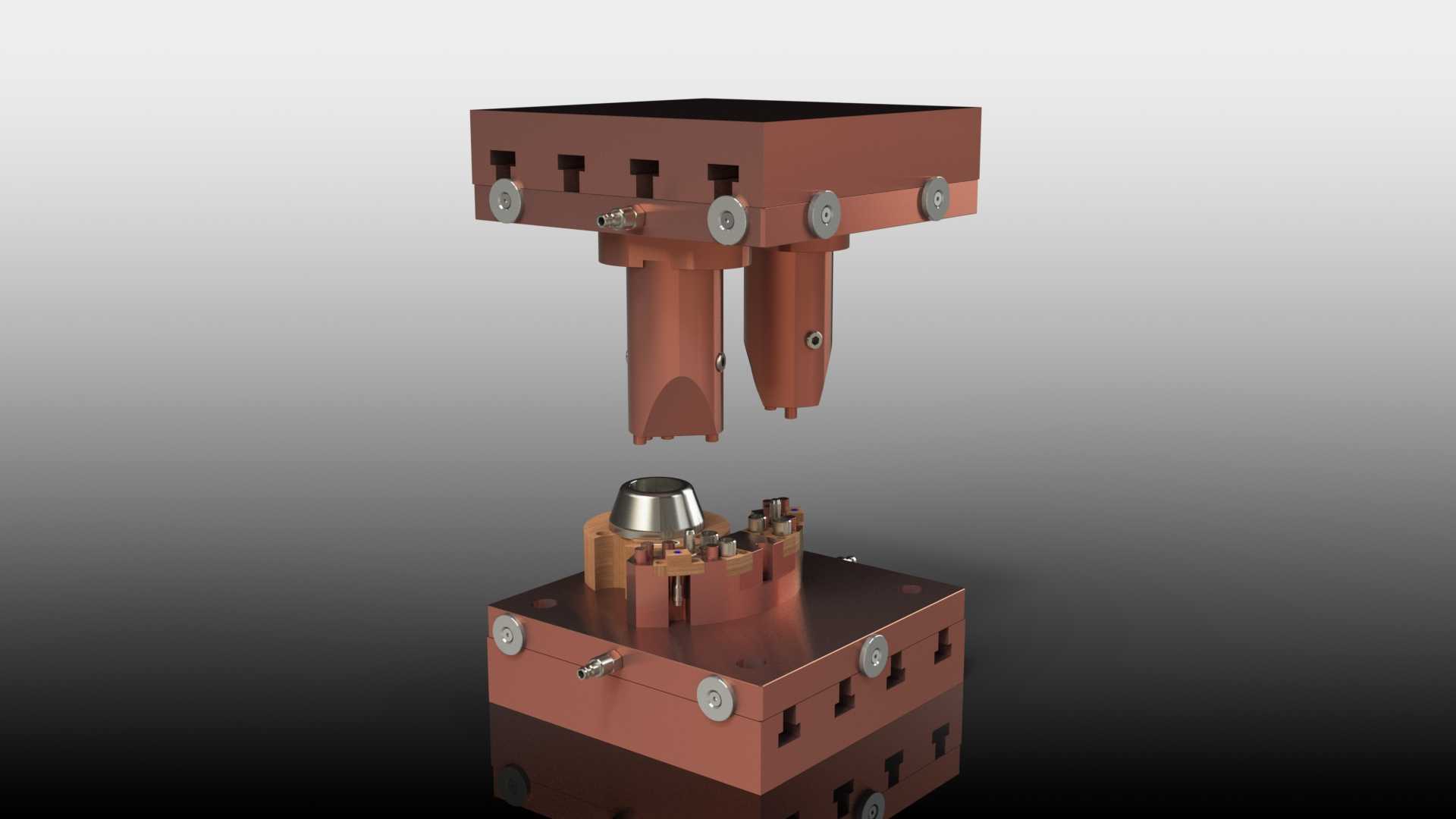

　　这套点焊作业配套结构，主要适配液压机工位的电阻点焊工序，在汽车零部件冲压件拼接、五金壳体组焊、小型钣金组件连接的生产场景中使用，区别于手持点焊枪的作业模式，整套结构分为上下对合的两个模组分体布置，上模组随液压机滑块做垂直方向的进给动作，下模组固定在液压机工作台面，依靠上下模组的对合压力配合焊接电流输出，完成工件指定点位的焊接作业。

　　从功能特性来看，上模组集成了两组独立的点焊电极安装位，可根据工件焊点的分布间距调整电极的伸出长度与横向位置，电极尾部预留了冷却水路的接入口，连续作业时可通入循环冷却水带走电极工作产生的热量，避免电极头过热粘连焊渣、缩短使用寿命；电极旁设置的弹簧缓冲结构，能在上下模合模接触工件的瞬间提供柔性缓冲，避免刚性冲击压伤工件表面，同时保证电极与工件焊接面的接触压力均匀稳定，减少虚焊、焊穿的不良品概率。下模组设置了与工件外形匹配的定位型腔，型腔周边布置了可微调的定位挡块，能快速完成待焊工件的装夹定位，不需要每次作业前反复校准焊点位置，定位块采用可拆卸的螺栓固定结构，更换不同规格工件时，只需要更换对应定位块、调整电极位置即可快速切换生产型号，适配小批量多品种的钣金焊接生产需求。

　　设计过程中优先考虑了安装边界的适配性，上下模组的基座都采用了标准化的压板安装槽，槽位间距匹配通用液压机的T型槽工作台尺寸，不需要额外加工过渡连接板就可以直接固定在常规吨位的开式液压机台面上；上模组的顶部连接法兰尺寸适配常见的液压机滑块安装孔位，安装时只需要将法兰与滑块底面的螺纹孔对齐锁紧即可完成固定，整体安装过程不需要对原有液压机做结构性改造。外形尺寸方面，整套结构合模状态下的总高度控制在液压机的有效开口行程范围内，上下模分开后的最大开模间距预留了足够的工件取放空间，操作人员可以轻松完成上下料操作，不会出现结构与机床行程干涉的问题。

　　结构细节上，上下模组的基座都采用了调质处理的合金钢材加工，表面做了发黑防锈处理，长期在焊接车间的多尘、易溅渣环境下使用也不易出现锈蚀变形；电极安装座采用了绝缘材料与基座做隔离处理，避免焊接电流分流到机床床身造成设备损坏、电流不足影响焊接强度；基座侧面预留的快速接气接口，可配套接入压缩空气管路，在焊接完成后自动吹走焊接区域产生的焊渣，不需要人工频繁清理模腔内部的积渣，减少日常维护的工作量。

　　在实际产线应用中，这套结构相比传统的手持点焊作业，焊点位置的一致性更好，焊接压力稳定可控，单点位的焊接作业时间可缩短近三分之一，同时避免了手持作业时电极对位偏差造成的工件报废问题；针对厚度在0.8mm到2.5mm之间的低碳钢钣金、镀锌板组件焊接，都能通过调整电极压力、焊接参数获得稳定的焊接强度，焊点的拉剪力可满足常规五金、汽配组件的焊接强度要求，不需要额外做焊后补强处理。结构的易损件都采用了标准化的通用配件，电极头、缓冲弹簧、密封件都可以直接采购市售标准件更换，不需要单独定制加工，降低了设备长期使用的维护成本。
