多工位气动定位点焊工装夹具结构

　　这套点焊夹具主要面向汽车零部件、钣金结构件的电阻点焊工序场景，在白车身分总成焊接、通用金属薄板拼接工位中承担工件定位与夹紧的核心作用，适配焊接机器人或人工点焊枪的作业路径，避免焊接过程中工件移位导致的焊点错位、焊穿、工件变形等常见质量问题。整套夹具采用双层框架式承载结构，下层为方管焊接成型的设备基座，基座底部预留标准安装孔位，可直接固定在焊接工位的地面预埋板或者变位机工作台面上，安装边界适配常规1.8米×2.2米的工位占地要求，基座上层通过螺栓连接蓝色涂装的工装安装平台，平台表面加工有等间距的T型槽与定位销孔，方便不同夹紧模块的位置调整与快速更换，适配同系列不同规格工件的小批量柔性生产需求。

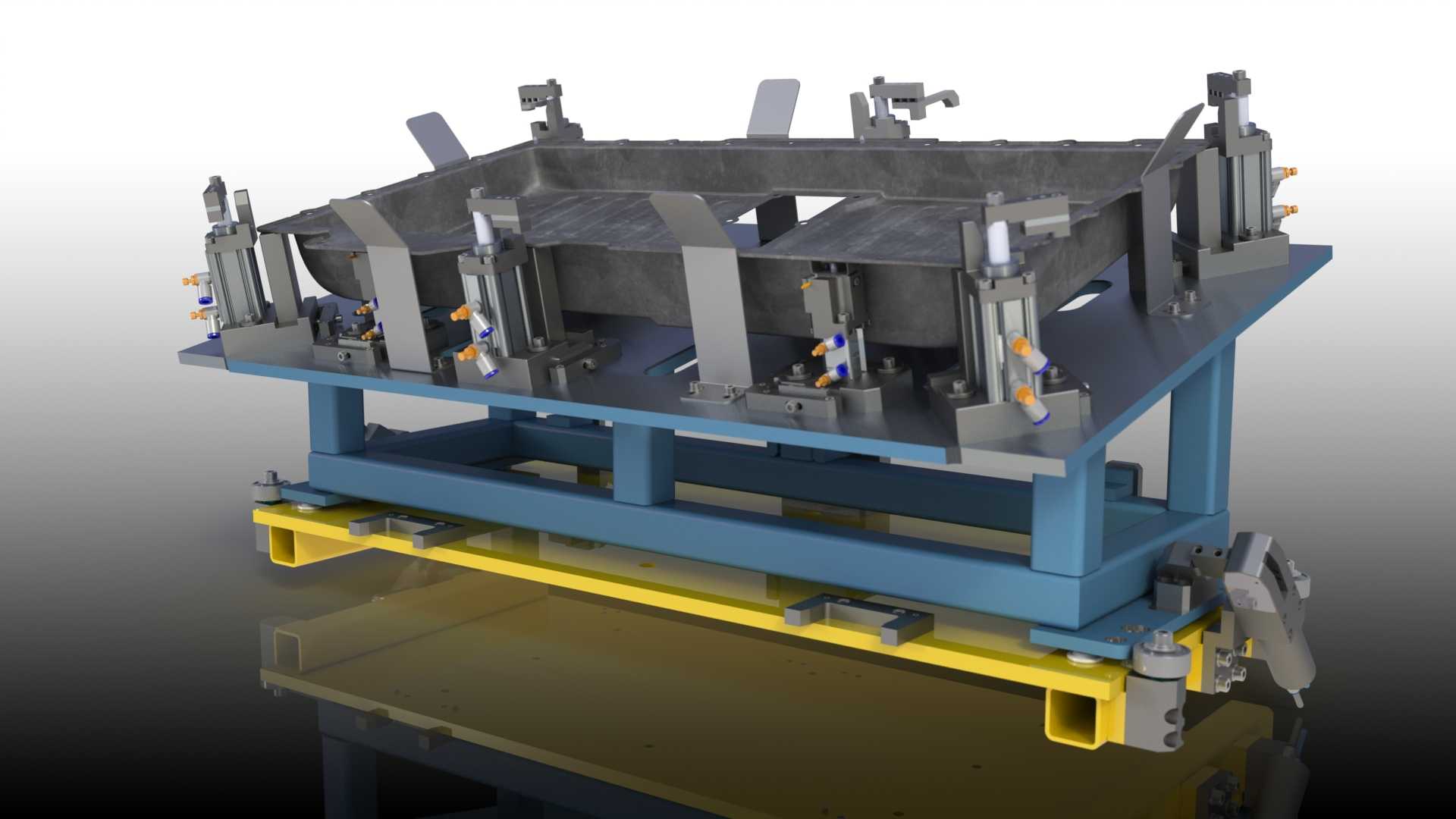

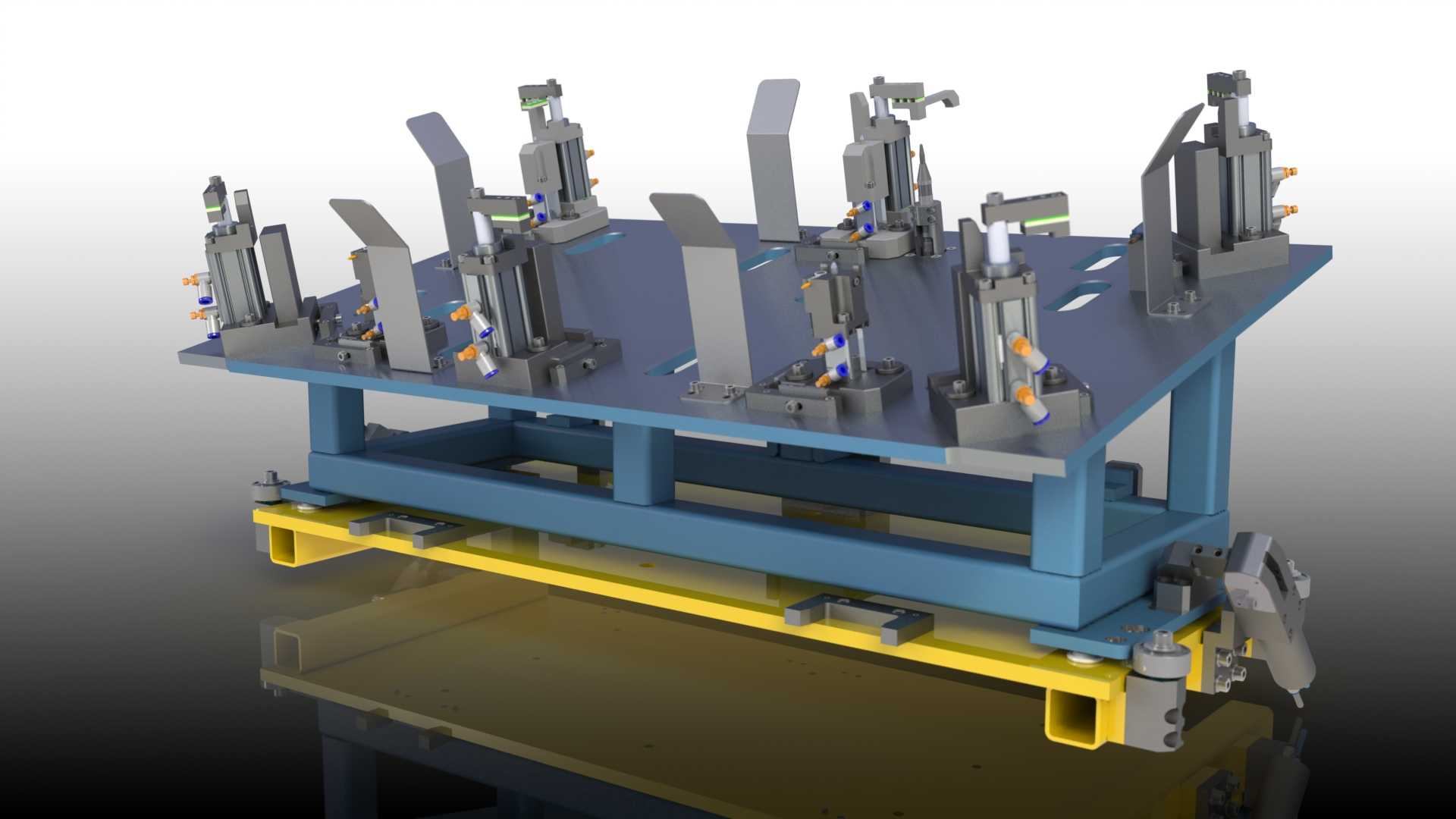

　　平台上分布的多组夹紧单元均采用气动驱动方式，每组单元集成了竖向定位挡块、转角压紧气缸、侧向推紧气缸三个功能模块，竖向挡块采用淬火钢加工，表面做发黑耐磨处理，直接贴合工件的基准面限制Z向自由度，侧向推紧气缸伸出端安装聚氨酯压头，避免硬接触刮伤工件表面，同时提供足够的侧向顶紧力抵消焊接过程中的热变形应力，转角压紧气缸则在工件放置到位后旋转90度下压，从工件上方施加垂直方向的夹紧力，三个方向的定位约束完全覆盖工件的六个自由度，确保焊接全程工件位置精度控制在±0.2mm以内，满足点焊工序的形位公差要求。设计过程中充分考虑了焊枪的作业可达性，所有夹紧模块的安装位置都避开了焊点的正上方与侧方作业空间，

　　相邻夹紧单元之间预留了至少120mm的焊枪进出通道，既适配机器人焊枪的自动运动轨迹，也能满足人工持焊枪作业的操作空间需求，避免夹具结构与焊枪发生干涉。夹具的气路管线全部采用隐藏式布线，所有气管都从平台下方的走线槽内排布，仅在气缸接口位置留出短段连接管，避免焊接飞溅烫伤气管导致的设备故障，同时减少管线外露带来的积尘、焊渣粘附问题，降低日常维护的工作量。基座下方的黄色拖链结构用于集成气路与检测信号线路，当夹具配套变位机使用做翻转动作时，拖链可以随设备同步运动，保护管线不受弯折拉扯损伤。每组夹紧单元都配套安装了到位检测传感器，传感器信号可直接接入焊接设备的控制系统，只有所有夹紧单元全部到位压紧后，焊接设备才能启动作业，

　　避免未夹紧状态下焊接引发的质量问题与安全隐患。整套夹具的定位基准统一采用工件的工艺孔与外形边作为定位参考，和前序冲压工序的定位基准保持一致，消除基准转换带来的累积误差，焊接完成后的工件无需额外校形即可直接进入下一道装配工序。在结构强度设计上，平台钢板厚度选用20mm的Q235钢板，基座方管采用80×80×5mm的规格，所有焊接位置都做去应力退火处理，避免长期使用过程中夹具自身变形导致的定位精度下降，关键受力位置的连接螺栓全部采用12.9级高强度螺栓，确保夹紧力传递稳定，不会因为反复的气缸冲击出现连接松动。针对焊接过程中的飞溅粘附问题，所有夹具与工件接触的工作面都做了镀硬铬处理，表面粗糙度控制在Ra0.8以下，焊渣飞溅落到表面后可以自然脱落，不会堆积在定位面上影响工件的放置精度，日常清理仅需用压缩空气吹扫即可完成维护。
