汽车零部件点焊凸焊工装压具结构

　　这套凸焊压具主要面向汽车薄板类零部件的凸焊工序场景，在汽车冲压件焊接生产线中，承担待焊工件的精准定位与焊接过程压紧作业，避免焊接时工件移位、虚焊、焊穿等常见缺陷。日常在汽车座椅支架、车门加强筋、底盘小冲压件的凸焊工位上，这类压具是焊接工序里不可或缺的工装部件，直接决定焊点的位置精度与焊接成型质量。

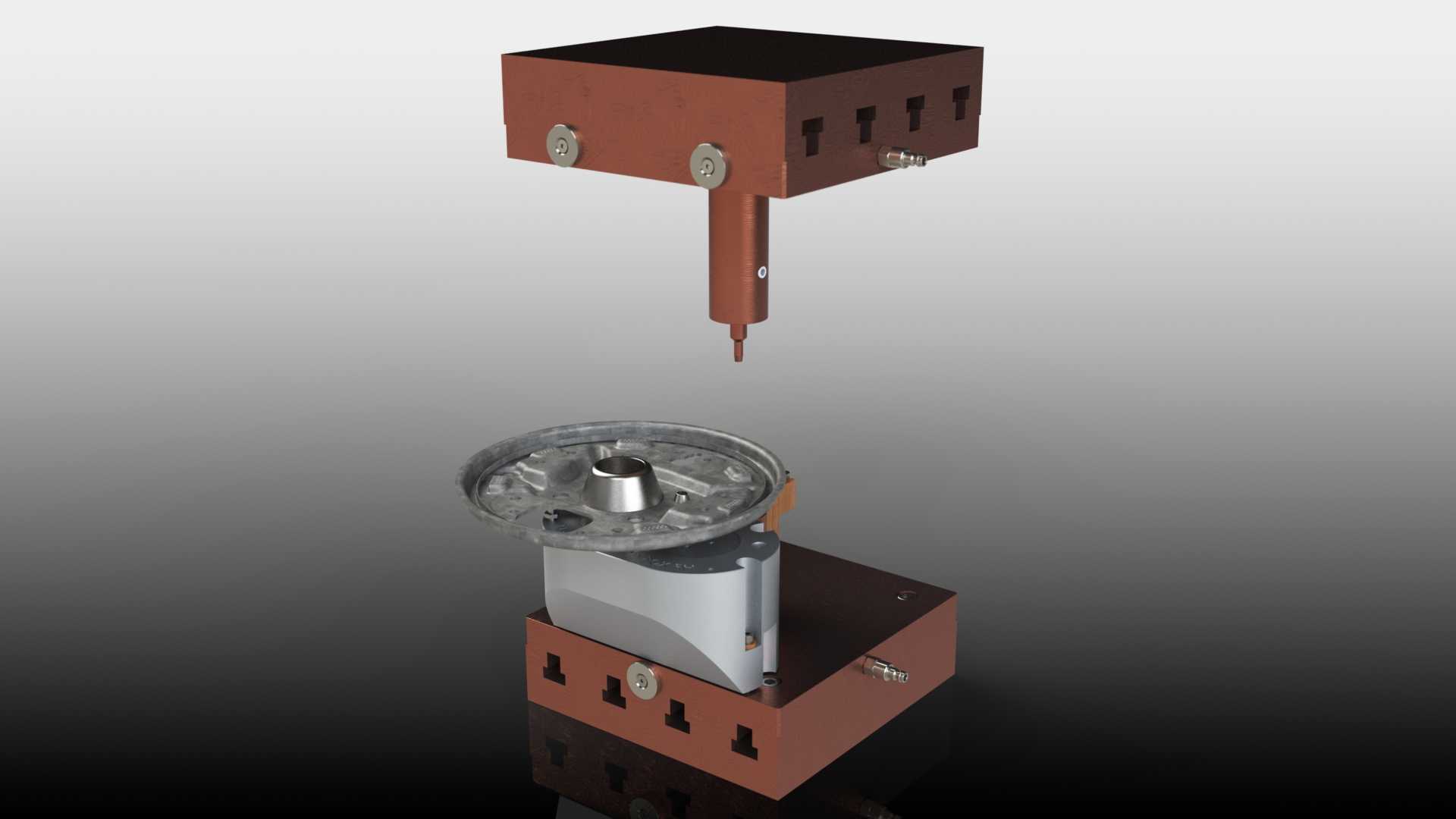

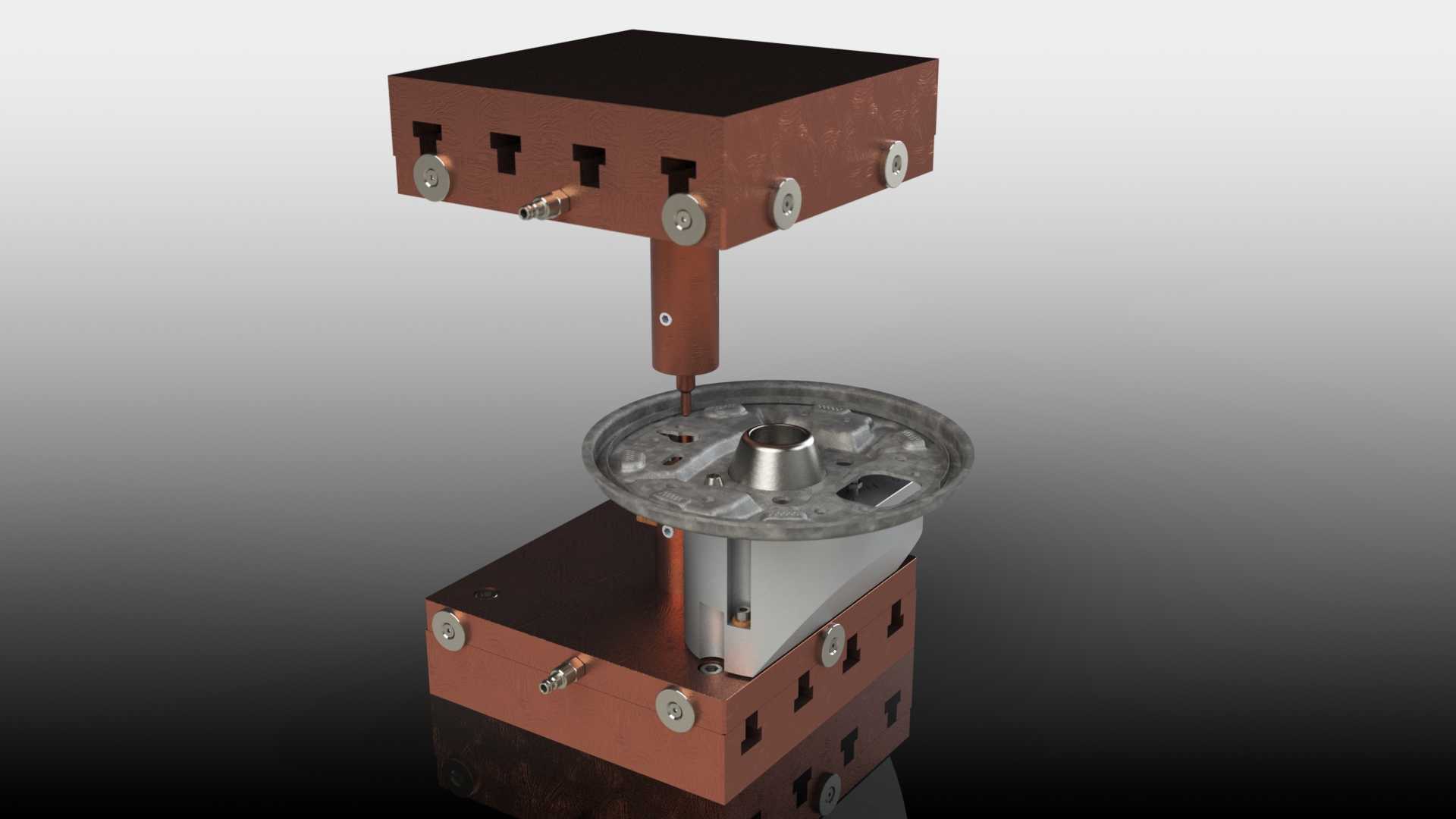

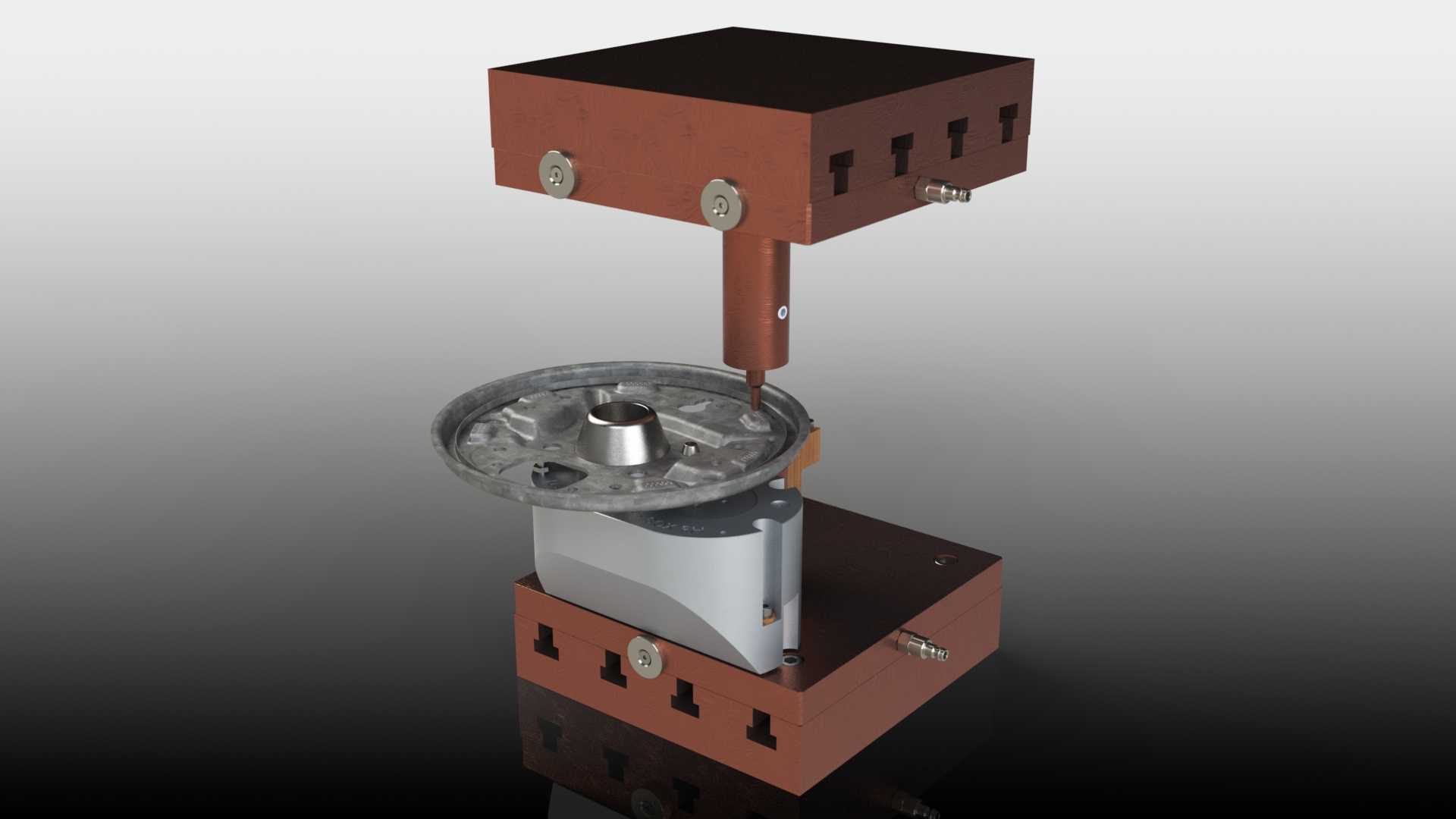

　　从功能特性来看，整套压具分为上下两个对位单元，上压单元集成了焊头导向结构，下压单元设置了工件仿形定位槽，作业时待焊的两个叠放薄板件放置在下压单元的定位型腔内，型腔轮廓完全匹配待焊工件的外形，能限制工件X、Y、Z三个方向的自由度，不需要额外的划线找正步骤。上压单元下行时，端部的压头先接触工件上表面，提供稳定的压紧力，保证两个待焊工件的贴合间隙控制在0.1mm以内，匹配凸焊工艺对工件贴合度的严苛要求，避免焊接时出现飞溅、焊点强度不足的问题。压具的主体基座采用了块状型材结构，侧面预留了标准的安装槽位，可直接适配市面主流台式点凸焊机的工作台安装接口，不需要额外加工过渡连接板，能缩短产线工装换型的调试周期。

　　设计思路上，这套压具优先考虑了焊接作业的工况适配性，基座部分选用了耐高温、不易粘焊渣的合金材质，长期在焊接飞溅的高温环境下作业，不会因为焊渣粘附出现定位面凹凸不平的问题，日常维护只需要定期用钢丝刷清理表面即可，不需要频繁打磨修复定位面。导向部分采用了直导柱结构，导柱与衬套的配合间隙控制在0.02mm以内，保证上压头下行时的垂直度，避免压头偏斜导致焊点偏移、压痕过深的缺陷。压头部分做了快换设计，针对不同直径的凸点焊接需求，只需要更换端部的压头套即可，不需要拆解整套压具，适配多品种小批量的汽车零部件焊接生产需求。

　　安装边界方面，整套压具的上下单元同轴度设计公差为0.03mm，安装时只需要将下基座固定在焊机工作台上，调整上压单元与下定位型腔的同轴度，锁紧固定螺栓即可完成安装，整体占用的工作台面尺寸较小，不会和焊机的电极臂、进出料辅助机构产生运动干涉。压具的压紧行程做了限位设计，最大下行行程可适配总厚度不超过15mm的叠层工件焊接，超出厚度范围的工件可通过更换调整垫片快速适配，不需要改动主体结构。在实际产线应用中，这类压具相比通用的平口压钳，定位精度能提升60%以上，单件工件的焊接装夹时间能缩短40%，同时能稳定控制焊点的压痕深度，保证焊接后工件的平面度满足后续装配要求，不需要额外的校形工序。针对焊接过程中产生的电磁干扰，压具的所有金属部件都做了等电位连接，避免焊接电流分流导致的焊点强度不足问题，同时也能减少焊接时的打火现象，延长压具的使用寿命。
