小型连杆浮球液位检测传感装置

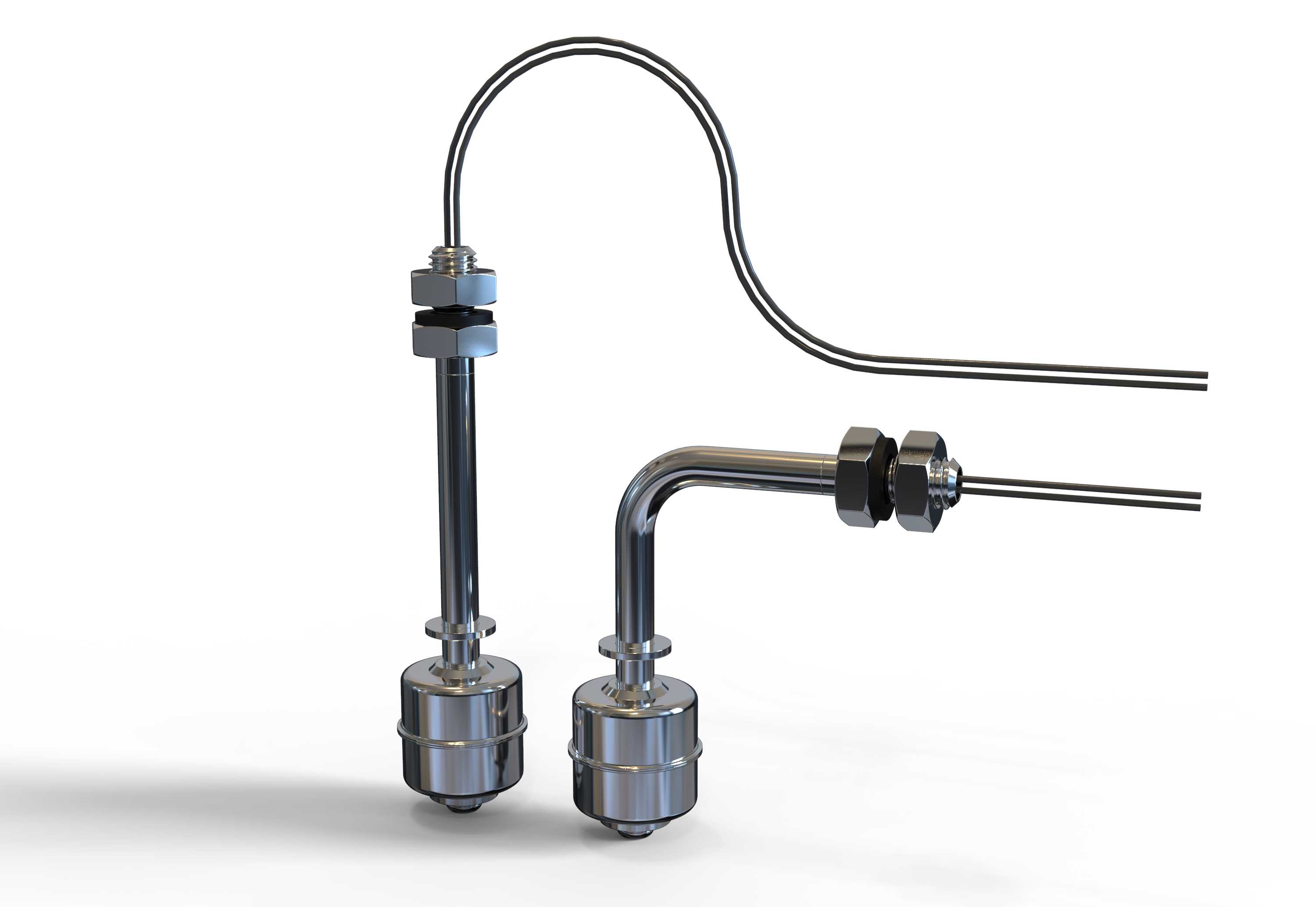

　　在中小型储液罐体、液压站油箱、小型循环水系统、机床冷却水箱这类对液位监测点位空间有限的场景里，直杆式与弯杆式浮球液位传感器是应用频次极高的检测元件，本次呈现的两款不同安装形态的浮球液位检测装置，分别适配垂直顶装与侧装斜向引出的安装工况，能覆盖多数密闭或敞开式储液容器的液位点位检测需求。直杆款采用顶部垂直穿板安装结构，杆体为不锈钢薄壁管材，表面做钝化处理，适配多数水基、油基介质的长期接触使用，浮球为304不锈钢冲压焊接结构，内部嵌入永磁磁环，随液位沿杆体上下浮动时，可触发杆体内封装的干簧管节点，输出通断开关信号，杆体长度可根据实际液位触发点位调整，顶部锁紧螺母采用双螺母防松结构，穿板安装时可通过两个螺母夹紧容器壁板，

　　无需额外焊接安装座，适配壁厚2-10mm的容器安装场景，出线端采用耐油橡胶护套线缆，可耐受常规工业环境下的油污、轻微腐蚀与温度波动，线缆自然弯曲半径不小于线缆外径的6倍，布线时需避免与尖锐棱边、高温管路直接接触，防止线缆护套破损导致信号异常。弯杆款采用侧装90度弯杆结构，适配容器侧壁水平安装的工况，安装端同样采用双螺母穿板锁紧结构，弯杆的水平段长度可根据容器内壁的液位触发距离调整，浮球结构与直杆款一致，可在垂直段沿杆体随液位浮动，出线端沿水平方向引出，适合顶部无安装空间、只能从侧壁布设线缆的罐体场景，两款传感器的浮球均做了动平衡校准，浮动过程无卡滞，触发液位点位的重复精度可控制在±3mm以内，能满足多数工业场景的液位上下限报警、

　　泵组启停控制的需求。设计这类浮球液位传感器时，首先要根据安装位置确定杆体形态，顶部有足够布线空间的优先选直杆款，加工难度更低、安装调试更便捷，顶部有管路、盖板等遮挡无法布线的场景则选用弯杆侧装款，杆体材质优先选304不锈钢，若用于弱腐蚀介质场景可升级为316L材质，浮球的浮力计算要充分考虑介质密度，水基介质可采用常规壁厚的浮球，油类介质密度更低，需要适当增大浮球体积或减薄浮球壁厚，保证浮球有足够浮力带动磁环顺畅浮动，避免出现浮球卡滞、无法触发信号的问题。干簧管的封装位置要根据实际需要的液位触发点精准定位，封装时要在杆体内填充导热硅胶，固定干簧管位置的同时提升抗震性能，避免设备运行时的振动导致干簧管移位、触发点位偏移。安装边界方面，

　　直杆款安装时要保证杆体垂直于水平面，倾斜角度不能超过5度，否则会增大浮球与杆体的摩擦阻力，导致浮球浮动卡滞，杆体下方要预留至少20mm的安全距离，避免浮球下降到最低位时触碰容器底部造成损坏；弯杆款安装时要保证垂直段杆体处于垂直状态，水平段与容器壁保持密封，锁紧螺母的拧紧力矩控制在8-12N·m，避免力矩过大损坏螺纹或导致密封失效，两款传感器的出线端都要做好防水处理，户外使用时要将线缆弯曲做滴水弯，避免雨水沿线缆流入传感器内部造成电路短路。实际应用中，这类浮球液位传感器常被用于机床冷却系统的水箱低液位报警，当冷却液位下降到设定低位时，传感器输出信号切断机床进给回路，避免冷却泵空转损坏；也可用于小型液压站的油箱高液位检测，注油时到达高液位触发信号提醒停止注油，防止液压油溢出；在小型水处理设备的储水箱里，还可配合继电器实现补水泵的自动启停控制，无需人工值守监测液位。两款传感器的结构都做了极简设计，没有多余的外露零部件，整体表面光滑无卫生死角，也可用于食品饮料行业的小型储液罐液位检测，只要介质无强腐蚀、无粘稠结晶附着，都能长期稳定运行，日常维护仅需定期清理浮球与杆体上附着的杂质，避免杂质堆积导致浮球卡滞即可，无需额外的校准操作，安装调试完成后可长期免维护运行。
