机床用可调节成形刀头加工组件结构

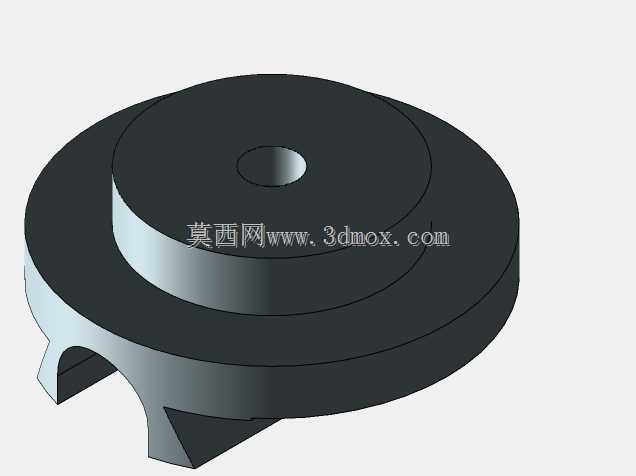

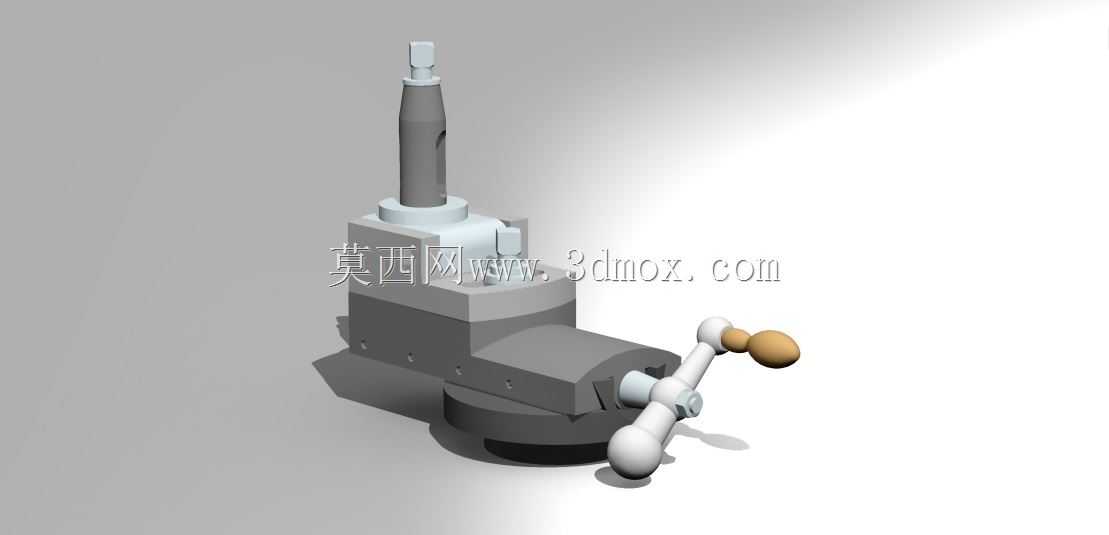

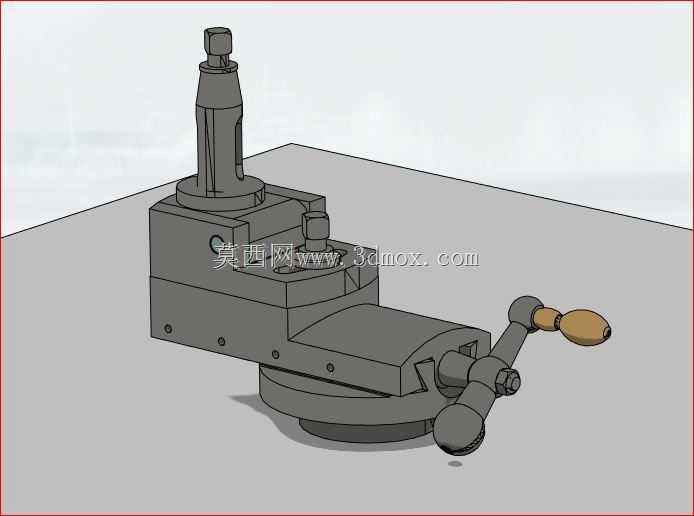

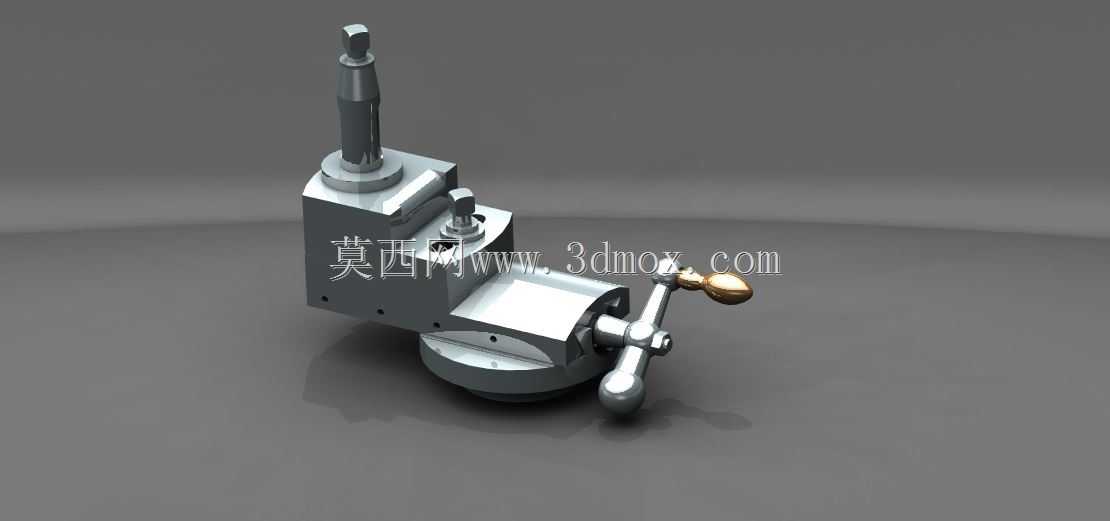

　　这套成形刀头组件主要适配普通卧式车床、小型专用铣床的切削加工工位，多用于小批量异形轮廓工件的成形切削工序，在五金配件加工、小型机械零件修配、教学实训场景中都有广泛的应用空间。不同于标准焊接式成形刀，该组件自带角度微调与进给锁紧结构，操作人员扳动侧面的三球手柄即可带动内部的蜗轮蜗杆副转动，实现刀头安装位的周向角度偏转，偏转到位后扳动侧面的锁紧压块即可固定角度，无需反复拆装垫片调整刀头倾角，能大幅缩短换刀调机的辅助时间。从结构布局来看，组件底部为圆形定位安装座，座体上预留有两个对称的螺栓沉孔，可直接通过T型螺栓固定在机床中拖板的刀架安装位上，安装座的定位止口直径适配多数普通车床的方刀架安装基准，不需要额外制作过渡连接盘，

　　安装边界控制在120mm见方的空间内，不会和拖板上的其他辅具产生运动干涉。上部的刀杆夹持位采用侧压式锁紧结构，可夹持直径16-25mm的标准圆形刀杆，也可通过加装V型垫块适配方形截面的成形刀条，夹持行程足够覆盖常规外形成形刀、圆弧车刀、切槽刀的装夹需求。设计时特意将调节手柄的操作位设置在组件朝向机床操作侧的方向，操作人员站在常规操作位置即可伸手完成角度调节与锁紧动作，不需要探身到刀架后方操作，避免操作时被旋转的工件剐蹭，符合机床操作的安全人机工程要求。刀头的伸出长度可通过上部的调节螺杆进行微调，螺杆端部带有刻度环，每格进给量对应0.02mm的刀头伸出位移，可精准控制成形切削的吃刀深度，加工带台阶的成形面时不需要反复敲刀对刀，

　　能有效降低对操作人员的技能要求。组件的所有活动配合面都设计有防尘密封结构，切削加工时产生的铁屑、切削液不会进入内部的蜗轮蜗杆啮合面，日常维护只需要定期在注油孔加注少量润滑油即可，长期使用也不会出现调节卡滞的问题。在实际加工场景中，这套刀头组件尤其适合加工带圆弧过渡面、小角度锥面的小型轴类、盘类零件，比如小型阀门的阀瓣密封面、五金拉手的弧形轮廓、紧固件的头部成形面，一次走刀即可完成整个成形轮廓的切削，不需要多次进刀仿形加工，加工后的轮廓一致性好，表面粗糙度能稳定达到Ra3.2的水平，相比普通焊接成形刀的加工效率提升40%以上。组件的主体结构采用45号钢调质处理，关键的锁紧接触面、蜗轮啮合面做了高频淬火处理，硬度达到HRC45-50，

　　长期承受切削冲击也不会出现变形或磨损，锁紧可靠性足够满足断续切削的加工需求。设计时还考虑了不同机床的适配性，安装座的底部平面做了精磨处理，平面度控制在0.01mm以内，安装到刀架后不需要额外找正即可保证刀头的安装基准与机床主轴轴线平行，初始安装的调试时间不超过五分钟。侧面的锁紧手柄采用防滑的金属球头结构，表面做了滚花处理，手上沾有切削液时也能可靠施力，不会出现打滑的问题。刀杆夹持位的侧压块采用圆弧面设计，夹紧时不会在刀杆表面压出明显的压痕，可重复装夹同一把刀时的定位精度控制在0.02mm以内，换刀后不需要重新对刀即可继续加工，适合批量零件的轮换加工。
