工业插入式液位传感检测元件结构

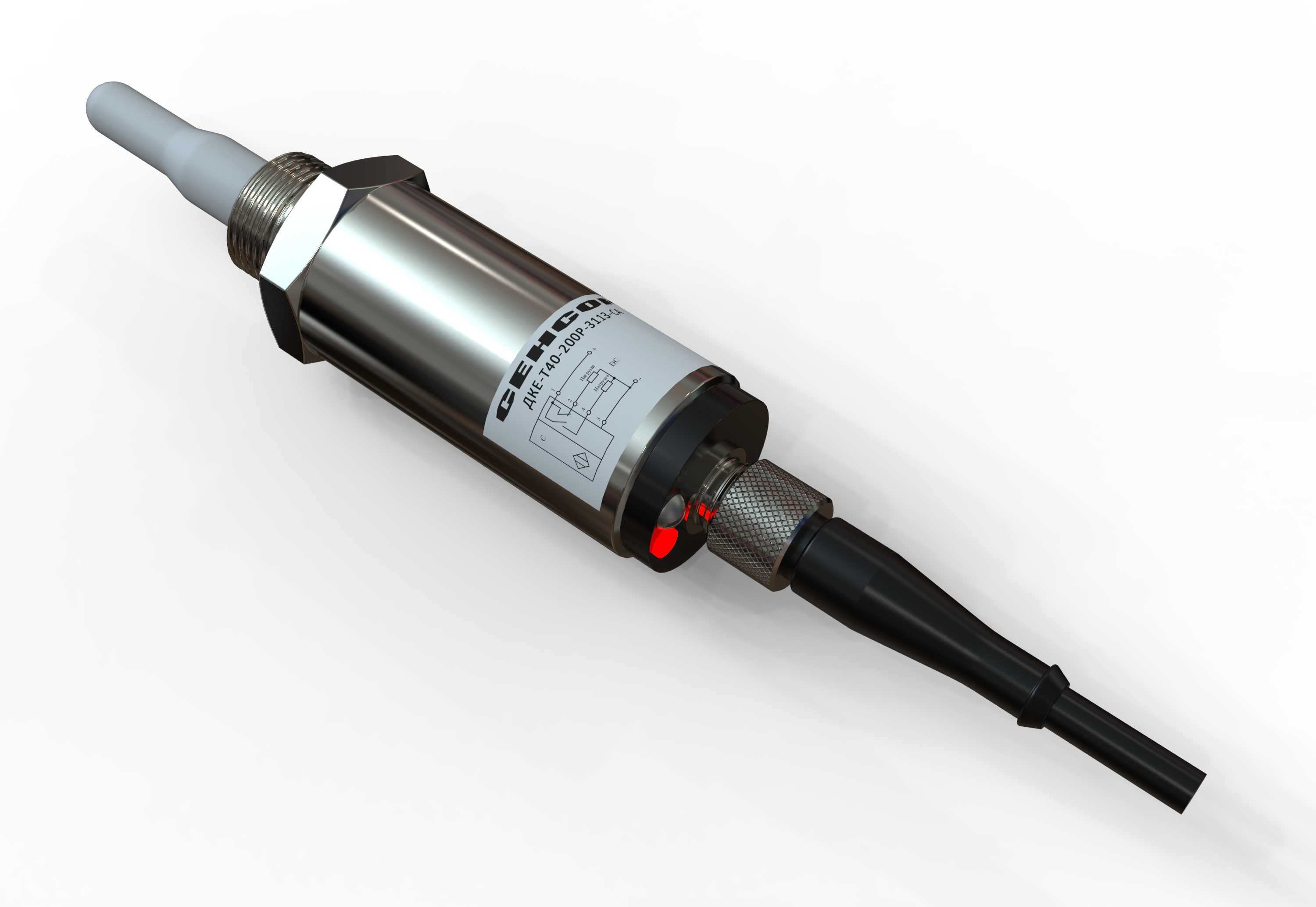

　　在工业流体储装、制程管路的液位监测场景里，这类插入式液位检测元件是闭环控制、超限告警的核心感知部件，常被布置在液压站油箱、冷却循环水塔、化工储液槽、燃油供给罐的侧壁或顶部安装位，直接接触被测介质获取实时液位数据，为液位调节、补液触发、溢漏防护提供可靠的信号输入。从结构设计逻辑来看，这款传感元件采用杆式插入的布局思路，前端的感应探杆为光滑圆柱结构，探杆根部设置外螺纹安装段与六角锁紧台，安装时可直接在容器壁预制对应规格的内螺纹孔，将探杆插入容器内部至预设检测深度，通过六角台配合扳手拧紧即可完成固定，无需额外设计复杂的安装支架，能大幅降低现场安装的加工与装配成本，螺纹段搭配密封垫片即可满足常规常压、低压储液场景的密封要求，

　　避免介质从安装缝隙渗漏。探杆后侧的主体舱段采用金属薄壁壳体结构，表面做抛光防锈处理，既可以抵御工业场景常见的油污、水汽、弱腐蚀介质侵蚀，也能为内部的信号处理电路提供足够的电磁屏蔽能力，减少车间内变频器、动力电缆产生的电磁干扰对检测信号精度的影响。壳体侧面印制有接线定义与参数标识，现场布线时无需额外查阅说明书即可快速完成线序对接，降低接线错误的概率。主体舱段尾部设置滚花防滑的锁紧结构，配合尾部的线缆引出护套，出线部位采用阶梯变径的橡胶护套结构，既可以缓冲线缆受外力拉扯时的应力，避免线缆根部断线，也能阻挡粉尘、溅水从出线缝隙进入壳体内部，适配车间多尘、存在液体飞溅的复杂工况。从安装边界维度考量，这款传感元件的整体径向尺寸控制紧凑，

　　探杆直径、主体壳体直径都做了优化，在容器壁开孔时仅需加工小直径螺纹孔即可，不会对容器壁的结构强度造成明显削弱，适合在壁厚较薄的储液罐体、小型液压油箱上布置；轴向长度根据检测量程做了匹配，安装时需要提前确认容器内部的探杆伸入空间，避免探杆末端触碰容器内壁、内部搅拌部件或者其他内置结构，导致检测数据失真或者探杆损坏。在实际功能表现上，这类接触式液位传感器相比非接触式的超声、雷达液位检测部件，成本更低、信号响应速度更快，在介质黏度稳定、无大量结晶挂壁的工况下检测精度更有保障，输出的标准信号可以直接对接PLC、数显仪表等工控设备，无需额外配置信号转换模块。建模过程中需要重点还原几个关键结构的配合关系：一是螺纹安装段与六角锁紧台的同轴度，

　　这直接影响安装后探杆的伸入角度，若同轴度偏差过大，探杆会出现倾斜，长探杆工况下容易触碰容器内壁；二是尾部线缆护套与金属壳体的衔接位置，要还原护套的锥面过渡结构，这个位置是现场布线时经常受力的部位，结构还原不到位会影响后续布线干涉检查的准确性；三是壳体侧面的标识区域，虽然不影响结构装配，但在做整机设备的三维布线演示、运维培训动画时，清晰的标识结构能提升模型的写实度，方便现场运维人员快速识别部件接线逻辑。这类传感元件在选型适配时，除了检测量程、输出信号类型的匹配，还要重点核对安装螺纹的规格、探杆长度与容器安装位的空间匹配度，三维模型中精准还原的外形尺寸与安装结构，能帮助设计人员在做整机设备布局时提前完成安装干涉检查，避免实际加工安装时出现探杆长度不足、与周边部件碰撞、接线空间不足等问题，减少现场改造成本。在液压系统的应用场景中，这类传感器还可以辅助监测液压油的液位变化，间接判断系统是否存在泄漏故障，当液位在无补液、无排液操作的情况下出现异常下降，系统可快速触发告警，提醒运维人员排查管路泄漏点，避免液压泵吸空损坏。在冷却循环系统中，搭配液位传感器可以实现冷却液位的自动控制，当液位低于下限时自动启动补液阀，到达上限时自动关闭，无需人工值守巡检，提升系统运行的自动化程度。
