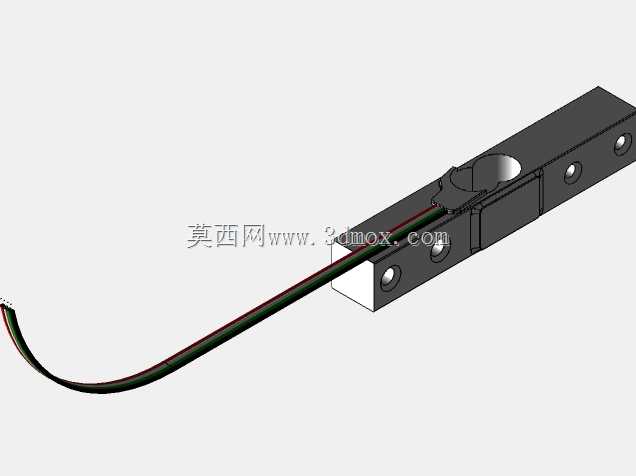

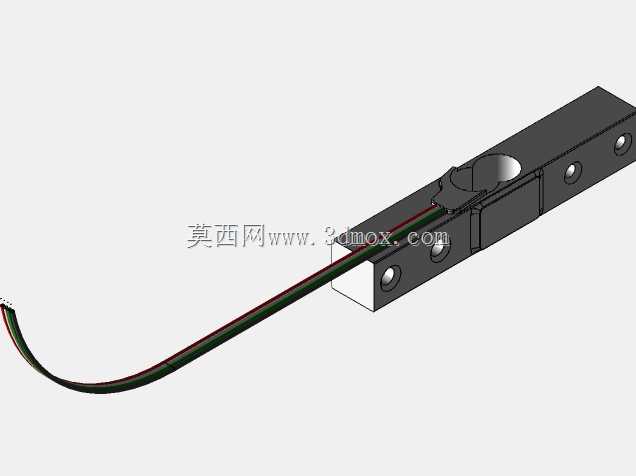

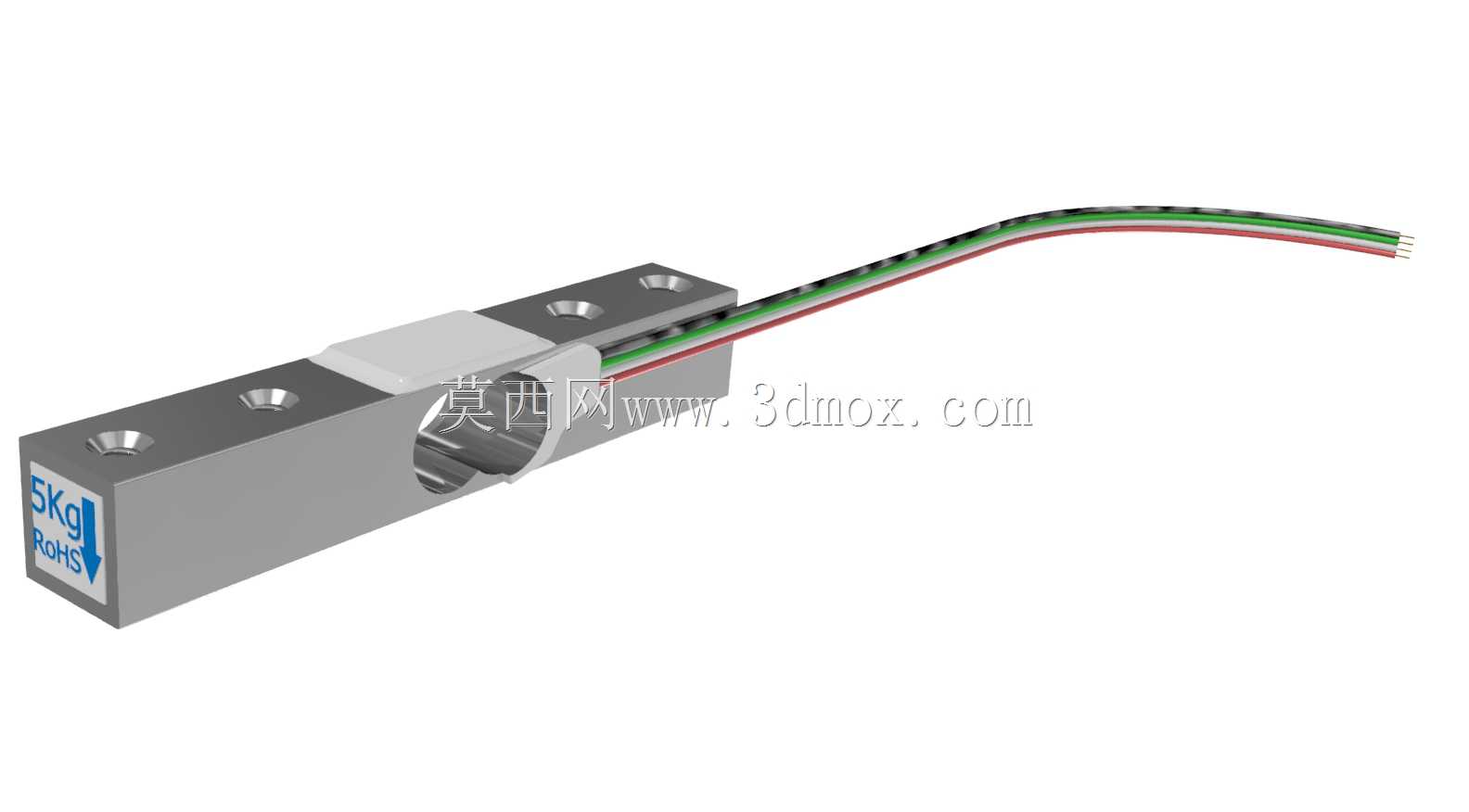

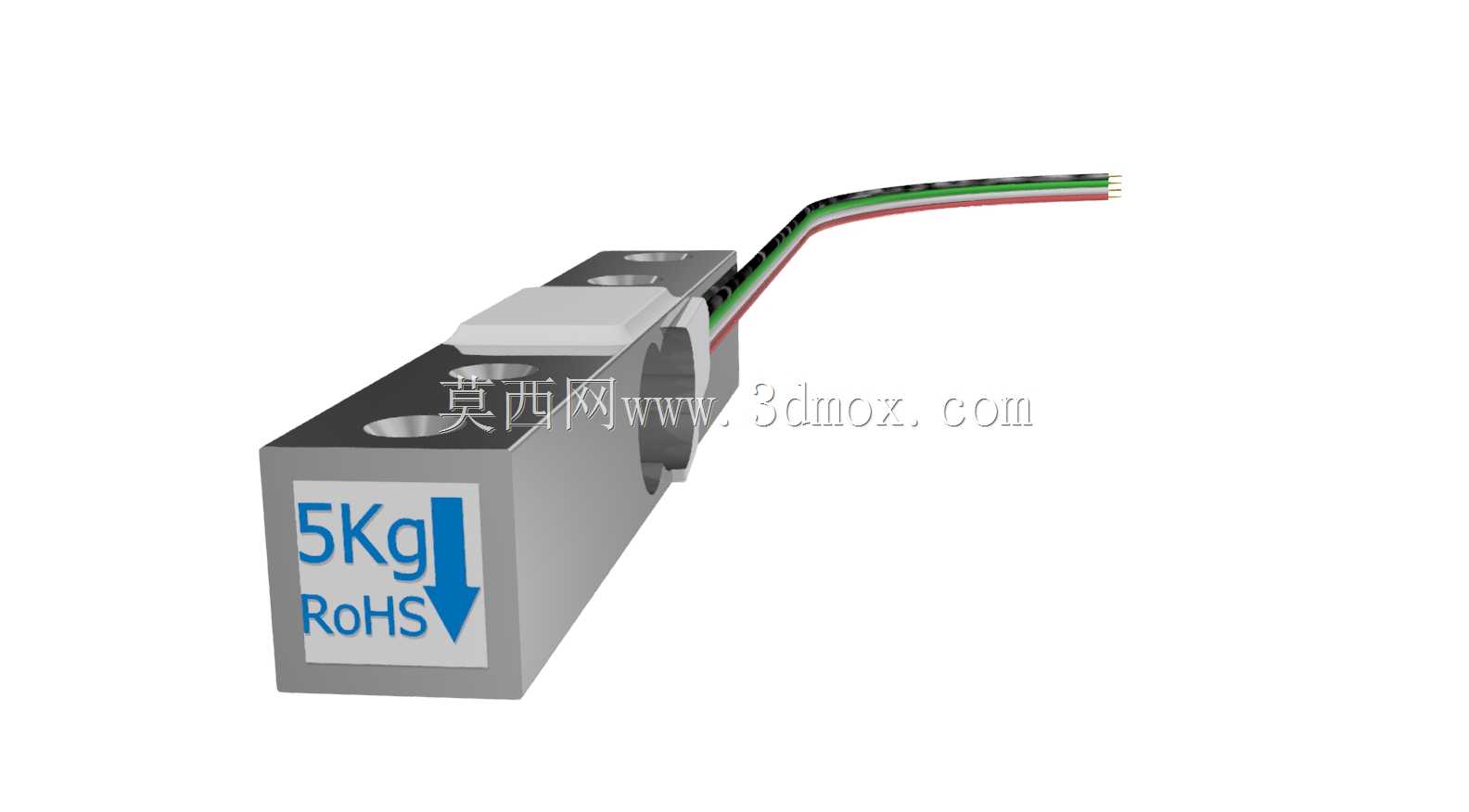

0-5kg量程平行梁式称重测力传感器结构

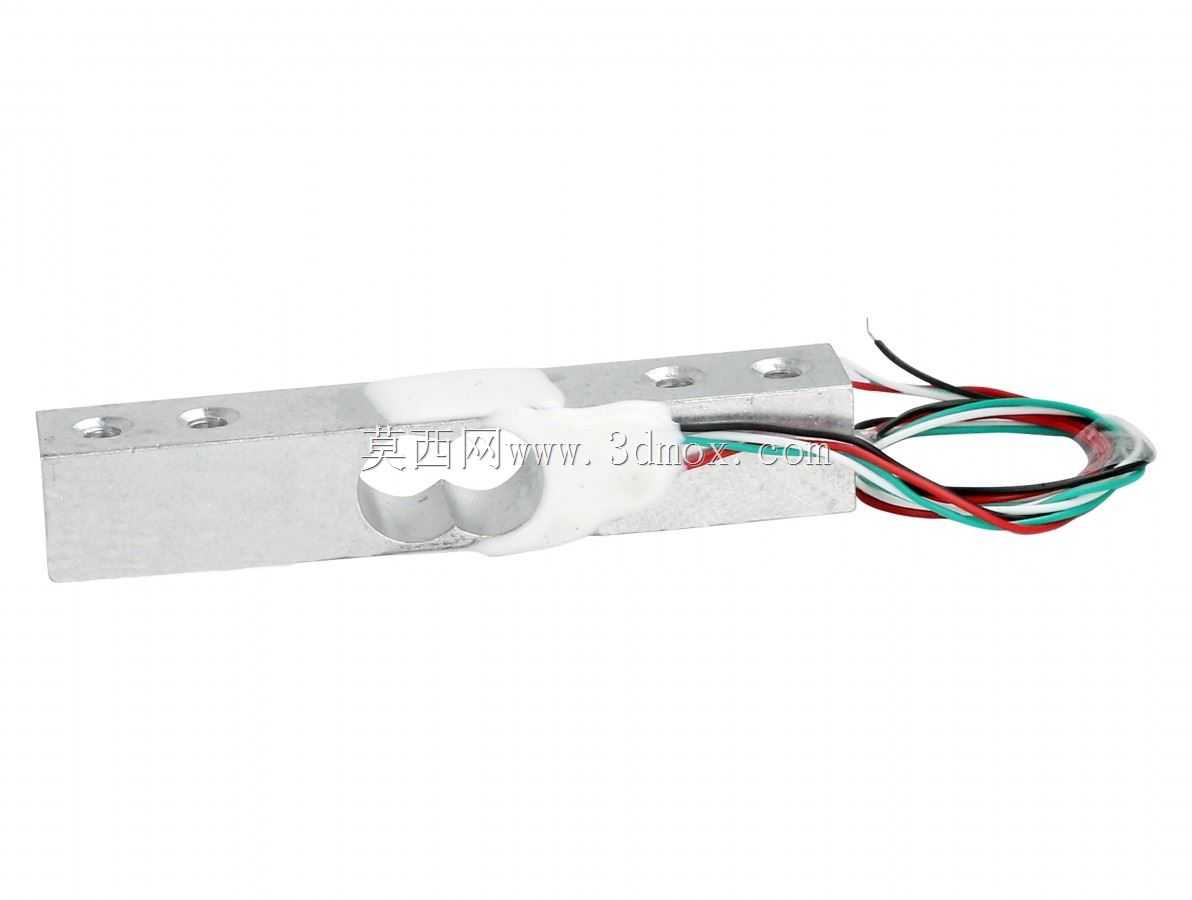

　　做小型称重检测工位的结构设计时，这类小量程平行梁传感器是选型清单里的高频选项，尤其是0-5kg的量程段，覆盖了绝大多数桌面级检测、小型物料分拣、实验平台载荷采集的需求。从结构形态上看，它采用经典的悬臂平行梁设计，梁体本身为一体化加工的铝合金材质，弹性体区域做了局部减薄处理，当载荷施加在梁端的受力位置时，弹性区产生的微应变会被粘贴在梁壁的应变片捕捉，通过惠斯通电桥转换为线性的电信号输出，尾部引出的四色屏蔽线分别对应激励、信号正负与补偿回路，接线时可以直接对接常见的采集板卡，不需要额外做复杂的信号转接。

　　实际应用场景里，这类传感器常被嵌入到小型原型验证平台的称重工位，比如桌面级物料分拣设备的重量检测位、实验教学平台的载荷采集模块，甚至是小型自助设备的投料称重单元，因为量程上限只有5kg，过载余量通常设置在150%满量程，选型时要注意工位的极限冲击载荷不能超过阈值，否则会造成弹性体塑性形变，直接导致测量精度漂移无法修复。安装边界上，梁体的固定端设置了两个同轴的安装通孔，采用M4规格的内六角螺栓即可完成刚性固定，固定面的平面度要求控制在0.05mm以内，避免安装面不平整给弹性体施加预紧应力，造成零点偏移。受力端预留了一个螺纹安装孔，用来连接承载托盘或者受力压头，安装时要保证载荷方向垂直于梁体的上表面，偏载角度不能超过3度，否则会引入侧向力干扰，导致测量值出现非线性误差。

　　设计建模时，要重点还原弹性体的薄壁结构尺寸，这个区域的壁厚直接决定了传感器的量程与灵敏度，建模过程中不能随意更改薄壁的厚度与过渡圆角，过渡圆角通常设置为R1.5，用来避免应力集中，提升长期载荷下的疲劳寿命。梁体表面的应变片区域做了密封胶覆盖处理，建模时可以简化为平整的包覆层，不需要还原内部应变片的精细结构，只要保证外部安装尺寸、孔位坐标、出线位置与实物一致即可，方便后续做设备的装配干涉检查。出线端的线缆做了防弯折处理，根部与梁体衔接的位置有硬质护套，建模时要预留出线的弯曲空间，最小弯曲半径不能小于线缆直径的5倍，避免装配时线缆被弯折过度导致内部芯线断裂。

　　从功能特性上看，这类小量程传感器的综合精度通常能达到C3等级，也就是满量程的千分之三，足够应对非贸易结算类的工业检测场景，配套的信号采集端可以搭配常用的放大模块，直接对接Arduino、PIC、ARM等通用控制板卡，不需要额外编写复杂的驱动程序，对于做原型开发的工程师来说，能大幅缩短硬件搭建的周期。在做设备布局时，传感器的固定端要尽量靠近设备的刚性机架位置，避免固定端本身的结构形变影响测量精度，承载托盘的重量要计入皮重补偿范围，托盘的重心要尽量落在传感器的受力轴线上，减少偏载带来的测量误差。日常使用中，要避免在传感器周围放置强电磁干扰源，线缆要与动力线分开布线，屏蔽层单端接地，减少信号传输过程中的噪声干扰。如果是多传感器组合使用的场景，比如小型平台的多点称重，要保证每个传感器的安装面处于同一水平面，高度差控制在0.1mm以内，通过接线盒调整各通道的输出一致性，保证整体称重的精度稳定。
