GOST标准阶梯式可调定位角度棱镜

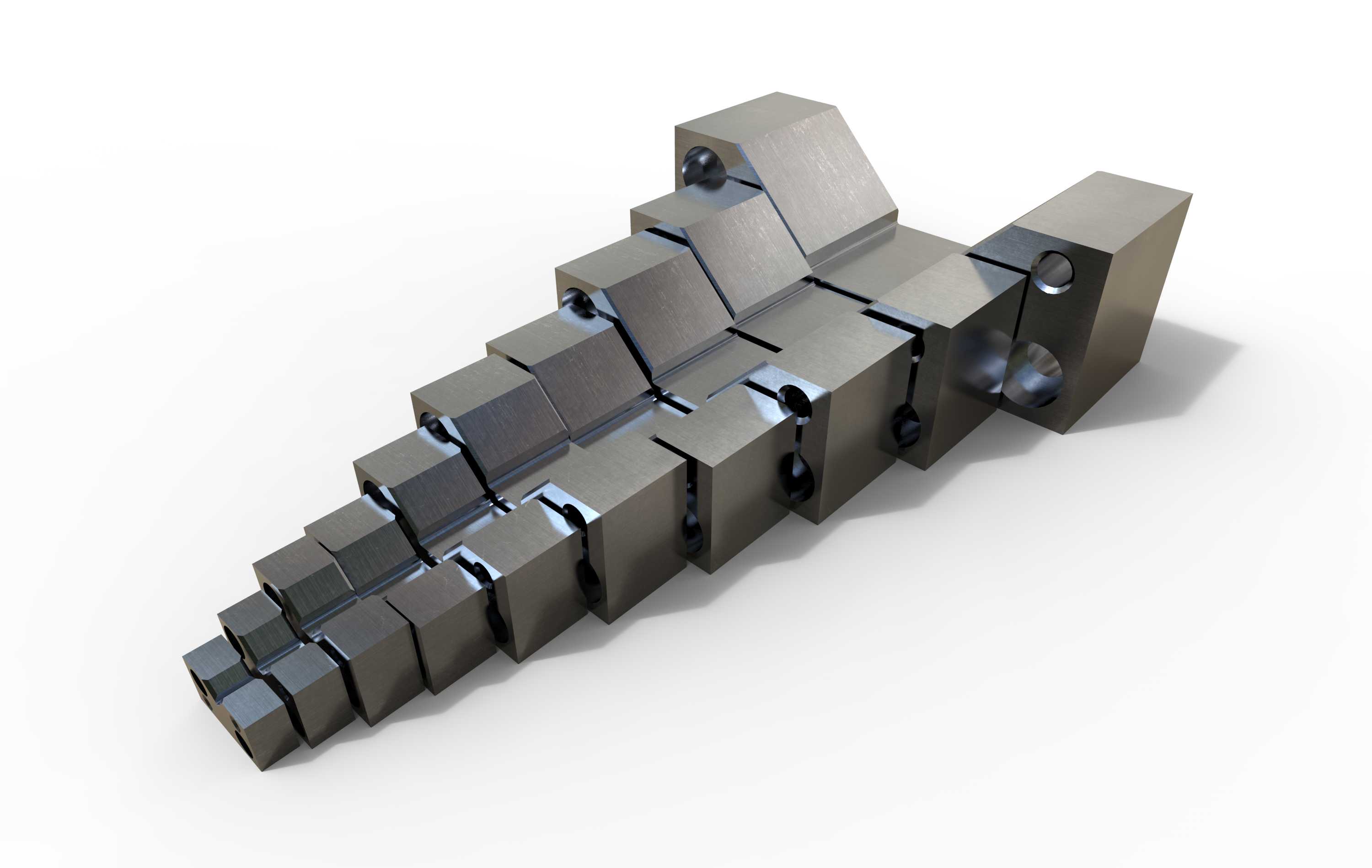

　　这款阶梯式可调角度棱镜属于机械加工与装配环节常用的定位基准元件，适配多类需要精准角度定位、阶梯面支撑的工装场景，在普通铣床、磨床的工件装夹定位工序中，可直接配合平口钳、磁性工作台使用，也能集成到专用焊接工装、装配夹具的定位模块中，为异形工件、带角度斜面的零件提供稳定的定位支撑面。从结构设计来看，整体采用分段式阶梯块组合结构，每一段独立的金属块体都加工有同轴的定位销孔与锁紧孔，相邻块体之间通过精密圆柱销实现角度摆动的铰接约束，锁紧时依靠贯穿孔的紧固件将各段块体压紧固定，可根据实际工件的支撑需求调整出连续变化的阶梯支撑轮廓，也能固定为特定角度的斜面定位基准，相比整体式角度块，可调范围覆盖了从0度到45度区间内的多段阶梯支撑需求，不需要储备多组不同规格的固定角度块就能适配多种工件的定位要求。

　　在实际加工场景中，这类棱镜常用来解决带阶梯斜面的小型零件装夹时的支撑悬空问题，比如小型液压阀块的斜面加工、精密冲压件的角度检测定位、工装夹具的角度预调等场景，调整时先松开各段的锁紧螺钉，将各块体贴靠在工件需要支撑的轮廓面上，确认每一段支撑面都与工件表面完全贴合无间隙后，再依次锁紧各段的紧固件，就能形成与工件轮廓完全匹配的支撑定位面，避免加工过程中工件因支撑不足产生振颤、变形，影响加工精度。从安装边界来看，整体收拢状态下为规整的长方体结构，底面为精密磨削的基准平面，平面度控制在0.02mm以内，可直接吸附在磁性工作台上，也可通过底面的沉头孔固定在夹具基板上，安装时不需要额外制作过渡连接块，基准面直接与工作台面贴合就能保证定位基准的统一性；各段块体的支撑面都经过精磨处理，表面粗糙度达到Ra0.8，与工件接触时不会划伤工件已加工表面，同时能保证接触刚度，承受铣削、磨削加工时的切削力不会产生位移。

　　设计过程中重点考虑了铰接部位的间隙控制，每一处铰接的圆柱销与销孔都采用H7/h6的间隙配合，既保证调整时各段块体能灵活摆动，又不会因配合间隙过大导致定位精度损失，锁紧部位的螺钉选用内六角圆柱头螺钉，沉头孔深度经过精确计算，锁紧后螺钉头不会高出支撑面，避免与工件发生干涉。各段块体的尺寸采用等差阶梯设计，每一段的伸出长度差控制在固定数值，调整时可根据需要的支撑高度快速估算调整量，不需要反复测量就能快速接近目标轮廓，大幅缩短工装调整的辅助时间。在角度检测场景中，该棱镜也可作为角度过渡基准使用，配合百分表、角度尺对工件的斜面角度进行比对测量，固定好角度后的棱镜整体可作为角度量块的补充，解决常规角度量块无法覆盖的多段连续阶梯角度的测量基准问题。

　　日常使用时需要注意，每次调整锁紧后要检查各段块体的结合面是否完全贴合，避免存在铁屑、杂物夹在结合面之间导致定位角度出现偏差，长期使用后如果铰接部位出现磨损间隙，可更换同规格的精密圆柱销恢复定位精度，支撑面如果出现划痕、碰伤，可在平面磨床上重新修磨底面与支撑面，修复后不影响整体的定位精度。相比焊接式的固定支撑工装，这种组合可调式的棱镜结构通用性更强，不需要针对每一种工件单独制作专用支撑块，能大幅降低工装制作成本，缩短生产准备周期，尤其适合多品种小批量的机加工车间、工装维修车间使用，在装配流水线的工件定位工位，也可作为柔性定位元件集成到快换工装系统中，配合其他定位元件实现异形工件的快速装夹定位。
