符合GOST标准的V型定位支承角铁

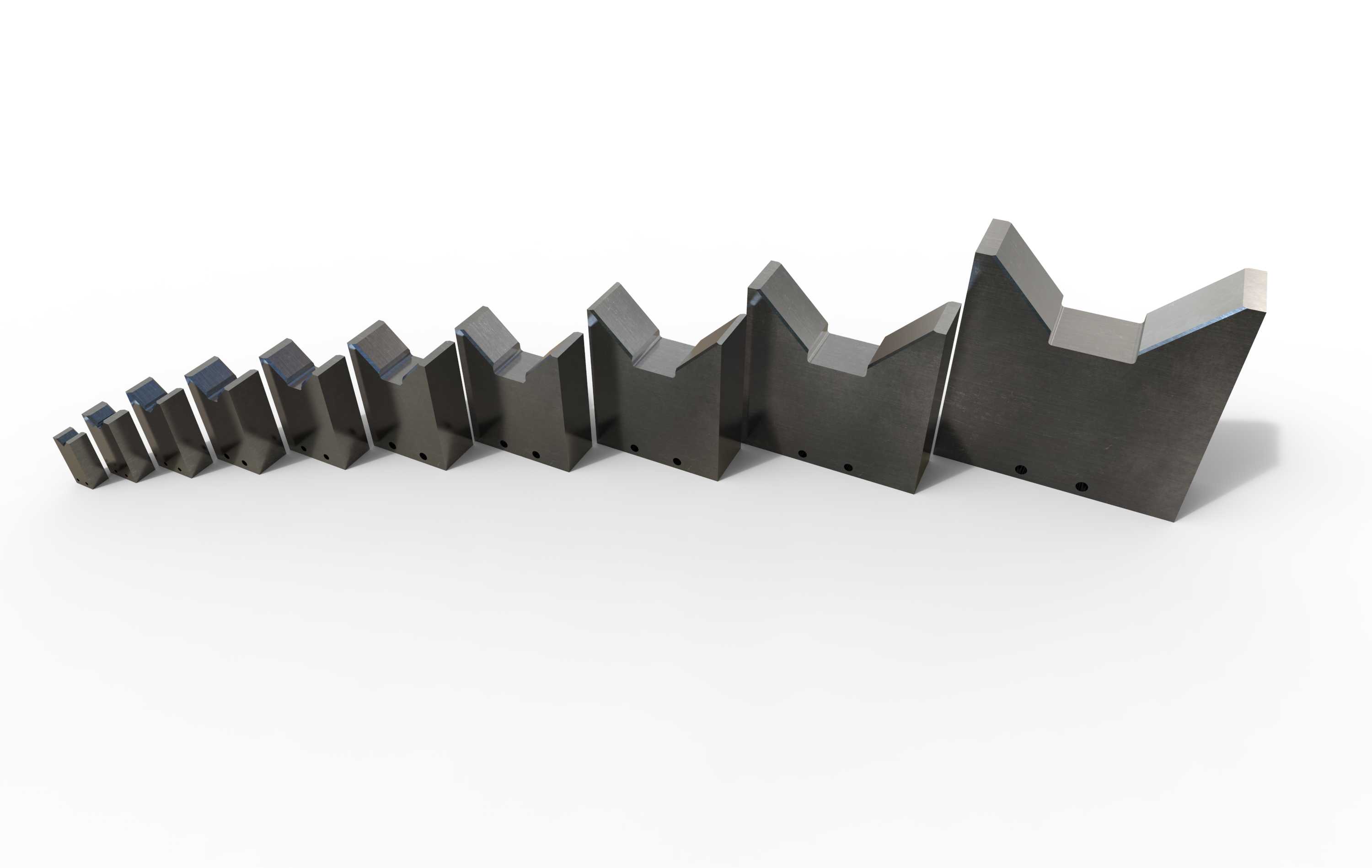

　　这套V型支承件是机加工、检测工序里常用的定位元件，整套覆盖了不同规格尺寸的支承需求，从微型轴类零件的装夹到大直径棒料的检测定位都能适配，日常在车间的划线工序、轴类零件圆跳动检测、铣削加工装夹、外圆磨床工件支承场景里都能见到这类元件的身影。不同于普通平口钳的夹紧定位逻辑，V型支承的核心作用是利用90度夹角的V型槽对圆柱类工件实现自动对中，不需要反复找正工件的中心轴线，能大幅缩短装夹辅助时间，尤其是在批量加工小直径轴、销类零件的时候，搭配压板使用就能快速完成工件固定，定位重复精度能稳定控制在0.02mm以内，完全满足普通机加工的公差要求。

　　从结构设计来看，每个支承块都采用整体式钢制结构，V型槽的两个工作面经过精磨处理，表面粗糙度能达到Ra0.8，保证和工件外圆的接触贴合度，避免装夹时出现点接触导致的工件压伤或者定位偏移。支承块的底部是精加工的平面，能和机床工作台、检测平台的台面完全贴合，不会出现放置倾斜的问题，每个块体的底部都加工有两个安装沉孔，可以直接用内六角螺栓固定在工作台的T型槽上，也可以配合角度回转盘使用，完成带斜度的轴类零件加工定位。不同规格的支承块高度差经过统一校准，当需要支承长轴类零件的时候，可以选取两个同规格或者适配规格的V型块搭配使用，保证工件的轴线和工作台面平行，不会出现装夹翘曲的问题，避免加工出的轴段出现锥度误差。

　　在实际使用场景里，这类V型支承不光用于机加工装夹，在计量室的工件检测环节也大量使用，比如检测轴类零件的键槽对称度、外圆的圆柱度、轴肩的端面跳动的时候，把工件架在两个等高V型块上，配合百分表就能完成快速检测，不需要定制专用的检测夹具。针对不同直径的工件，这套系列化的V型块做了尺寸梯度划分，最小规格的V型块可以支承直径3mm的小销轴，最大规格的可以支承直径120mm的棒料，覆盖了车间日常加工的绝大多数轴类零件尺寸范围。设计的时候特意在V型槽的棱边做了0.5mm的倒角处理，避免尖锐棱边划伤工件表面，也防止操作人员拿取的时候被割伤，块体的非工作面做了发黑处理，提升防锈能力，适合车间多油污、多切削液的使用环境，不需要频繁做防锈维护。

　　安装边界上，每个支承块的安装孔间距都做了标准化设计，和常见的机床工作台T型槽间距匹配，不需要额外加工转接板就能直接固定，块体的侧面垂直度经过磨削加工，当需要侧面定位的时候，也可以靠在工作台的定位靠山上，实现X、Y两个方向的定位。在做焊接工装的时候，这类V型块也可以作为管件焊接的定位元件，保证对接的两根管件同轴度符合要求，相比焊接专用的定位夹具，这类标准V型块的通用性更强，不需要针对不同管径的管件单独制作定位块，能大幅降低工装制作成本，缩短工装准备周期。很多维修车间里也会配备这类V型块，用于拆卸和装配轴类部件的时候支承工件，避免直接放在地面上碰伤工件的配合面，尤其是装配轴承、齿轮这类过盈配合零件的时候，把轴架在V型块上操作，受力更均匀，不会把轴顶弯。
