可调式螺杆压紧工装夹具结构设计

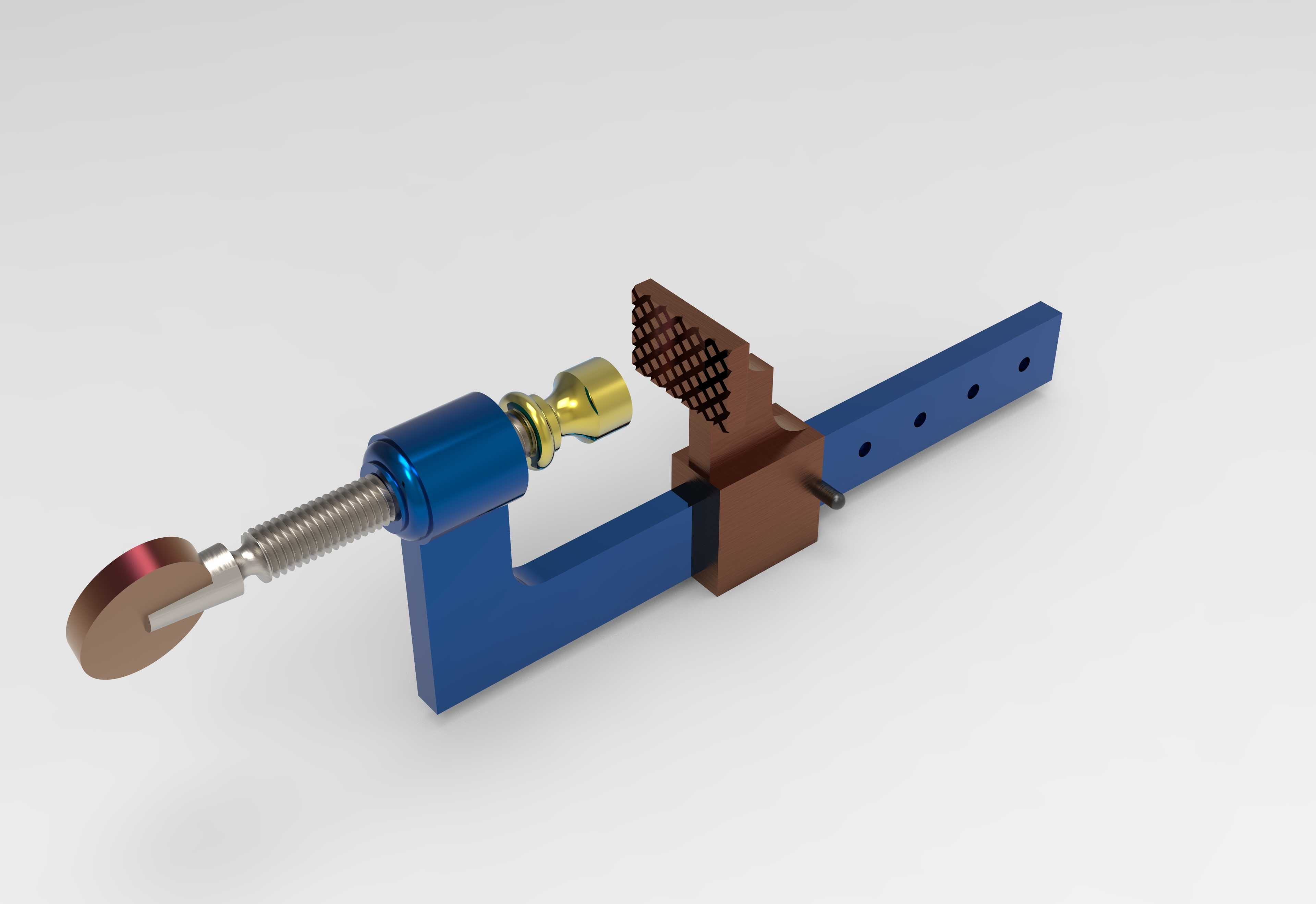

　　在机加工、装配工位的工件固定场景里，这类压紧结构是工位上最常用的夹紧单元之一，不同于标准平口钳的大行程大夹持范围，这类侧装式压紧压板更适配工装板上的定点压紧需求，常见于焊接工装、小件机加工工装、检测工位的工件固定环节，针对异形件、小尺寸工件的局部压紧需求，能在不占用过多工位空间的前提下提供稳定的压紧力。从结构组成来看，整个组件以L型折弯的基座作为承载主体，基座的长臂段开有等间距的安装通孔，安装时可根据工位上工件的位置，选择对应孔位通过螺栓固定在工装基板上，预留的孔位间距适配常规工装板的T型槽或者螺纹孔阵列，安装边界可沿长臂方向灵活调整，适配不同工位的安装间距需求。压紧执行端采用梯形螺杆传动结构，螺杆一端连接带防滑纹路的铜质调节旋钮，

　　转动旋钮时螺杆沿基座端部的螺纹孔做轴向进给，螺杆另一端连接压头组件，压头与螺杆端部采用活动铰接结构，压紧时压头可自适应贴合工件表面，避免硬接触造成工件表面压痕，同时保证压紧力均匀分布在接触面上，不会出现局部应力集中导致的工件变形。和常规固定压板不同的是，这套结构在基座长臂上加装了可滑动的定位挡块，挡块通过侧面的紧定螺钉固定在长臂的任意位置，针对不同尺寸的工件，可先调整挡块位置作为工件定位基准，再转动螺杆推动压头进给，实现工件的快速定位夹紧，减少每次装夹的对正时间。挡块与工件接触的端面加工有网格状防滑纹路，增大接触摩擦力，避免工件在压紧过程中出现侧向滑移，尤其是针对表面光滑的金属工件，

　　防滑纹路能有效抵消加工过程中产生的切削力或者装配冲击力，保证装夹稳定性。整个结构的尺寸设计偏向紧凑化，基座的短臂高度控制在常规工装的避让高度范围内，不会和加工刀具、装配工具产生运动干涉，螺杆的行程覆盖常规小件的夹持厚度范围，不需要额外更换压头就能适配多数同类型小工件的装夹需求。从设计逻辑上看，这套结构没有采用复杂的气动或者液压驱动结构，纯机械螺杆传动的形式维护成本极低，不需要外接气源或者液压管路，在零散工位、临时工装搭建场景下的适配性更强，所有组成零件都采用常规机加工工艺就能完成制造，基座采用45号钢调质处理后表面做发蓝防锈，螺杆采用高强度合金钢加工保证传动强度，压头和调节旋钮采用铜质材料既保证耐磨性，又避免操作时打滑伤手。

　　在实际工位应用中，这类压紧结构可以多个组合使用，针对长条状或者异形工件，在不同点位布置多个压紧单元，分别调整各自的压紧力，实现工件的多点稳定固定，相比整体式夹具，组合使用的灵活度更高，针对小批量多品种的生产场景，不需要重新制作整体工装，只需要调整各个压紧单元的位置和压紧行程就能快速适配新的工件装夹需求。安装时需要注意基座的固定螺栓必须完全锁紧，避免压紧过程中基座受力偏移，滑动挡块的紧定螺钉需要采用内六角圆柱头螺钉，保证锁紧后螺钉头不超出挡块表面，避免和工件产生干涉，螺杆的传动螺纹需要定期涂抹润滑脂，减少长期转动带来的螺纹磨损，延长整套结构的使用寿命。压头的接触端面可以根据实际压紧的工件材质更换不同材质的垫片，比如压紧铝件、塑料件等软质材料时，在压头端面粘贴聚氨酯垫片，进一步避免压痕产生，压紧硬质钢材工件时可以直接使用金属压头，保证压紧刚度。
