管内层流对流换热仿真分析三维模型

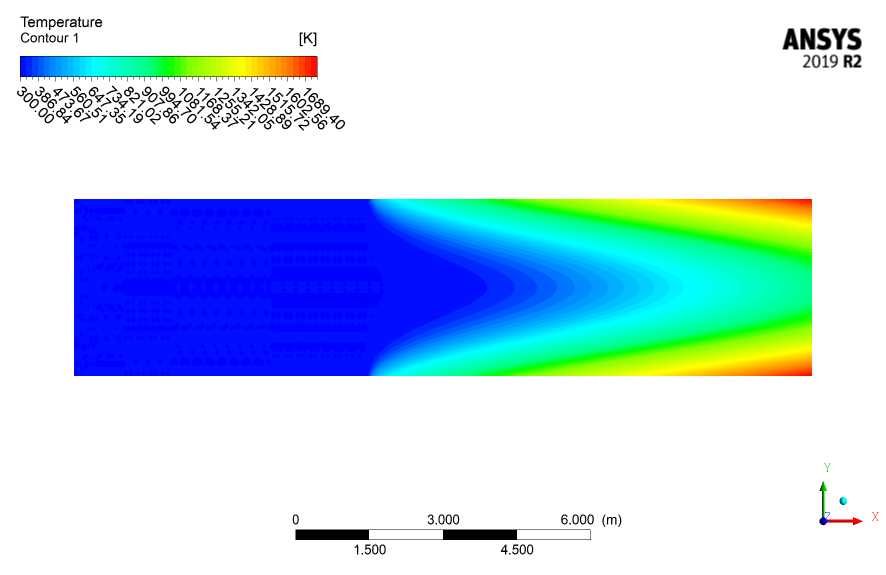

　　在工业换热系统的管路设计环节，管内层流对流的热交换特性直接决定了整套换热回路的运行效率，尤其是在低流速、小口径管路的换热场景中，层流状态下的流体温度分布规律、热边界层发展过程，是管路结构参数选型、保温层厚度计算、换热负荷匹配的核心依据。这类仿真模型的搭建，首先要明确管内流体的流动边界，模型中沿流动方向的长度设置充分考虑了层流入口段的发展需求，从入口处的均匀来流到充分发展段的速度、温度分布稳定，整个计算域的长度覆盖了热边界层从管壁向管中心逐步延伸的完整过程，避免因计算域过短导致的出口段参数失真。从温度场的分布特征可以看到，模型入口段流体温度保持均匀，随着流动推进，靠近管壁的流体首先与管壁发生热交换，温度逐步变化，

　　热影响区从管壁向管中心缓慢扩散，在管段后半段形成对称的锥形温度分布，这完全符合层流状态下流体微团仅沿轴向流动、无径向脉动混掺的流动特性，也直观呈现了层流换热过程中热阻主要集中在近壁区域的特点。在实际工程应用中，这类层流对流场景广泛存在于小流量供热管路、精密设备冷却回路、化工微通道反应器等场景中，这类场景下流体雷诺数普遍低于临界值，流动保持层流状态，换热系数远低于湍流工况，设计过程中如果直接套用湍流换热的经验公式，会导致换热面积计算偏差超过40%，直接造成换热设备选型过大带来的成本浪费，或是换热能力不足导致的系统温度超标。模型的坐标系与尺寸标尺严格对应实际管路的安装边界，径向尺寸与轴向长度的比例完全按照工程常用的小管径管路参数设置，

　　在进行管路布局设计时，可以直接参考模型中温度场的分布规律，确定温度测点的安装位置——比如在热边界层未发展到管中心的入口段，管中心流体温度还未发生变化，这个位置布置温度测点无法准确反映流体的整体换热效果，需要将测点布置在热边界层充分发展的管段，才能获取准确的流体平均温度参数。同时，模型呈现的近壁区温度梯度分布，也能为管壁材料的耐温选型提供参考，靠近管壁的流体温度变化速率最快，管壁承受的热应力也会随着温度梯度的增大而升高，在高温流体输送场景中，可以根据温度梯度的分布规律，在入口段适当增加管壁厚度或是选用耐高温性能更好的管材，避免长期热应力作用下出现管路变形、焊缝开裂等问题。在建模思路上，这类仿真模型没有采用复杂的管路附加结构，

　　而是保留了等径直管的基础结构，就是为了排除弯头、变径、阀门等局部构件对层流流动的干扰，获取纯层流状态下的对流换热基准数据，工程设计人员可以在这个基准模型的基础上，根据实际项目的管路走向、局部构件位置，调整计算域参数，添加对应的局部阻力结构，快速完成特定场景下的换热仿真计算，不需要从零开始搭建基础流动模型，大幅缩短前期方案设计阶段的仿真分析周期。很多刚接触换热设计的技术人员容易忽略层流入口段的换热特性差异，误以为整个管路的换热系数是恒定值，通过这个模型的温度场云图可以直观看到，入口段的热边界层厚度薄，换热系数远高于充分发展段，在短管路换热场景中，入口段的换热量占比可以达到总换热量的六成以上，如果忽略这部分特性，会导致整个换热系统的设计参数出现严重偏差。另外，模型中标尺对应的实际尺寸范围，也能帮助设计人员快速匹配不同管径下的入口段长度，比如在小管径精密冷却管路设计中，可以根据模型呈现的温度场发展规律，计算出所需的最短换热管长度，在保证换热效果的前提下尽可能压缩管路占用的安装空间，这对结构紧凑的便携式设备、机载冷却回路设计尤为重要。
