船用碳纤维传动轴结构设计方案

　　这款碳纤维传动轴主要面向船舶动力传输场景设计，适配内河及近海作业船舶的主推进动力、甲板辅机动力传输需求，可替代传统金属材质传动轴，解决钢制轴系重量大、腐蚀快、长距传动共振明显的工程痛点。从实际使用场景来看，船舶轴系长期处于高湿高盐雾环境，传统钢制轴系需要定期做防腐涂层维护，长轴系安装时还要额外布置多组中间支撑轴承，不仅占用舱内空间，还会增加传动过程中的功率损耗，碳纤维材质的轴身从材料层面规避了电化学腐蚀问题，不需要频繁做防腐处理，能大幅降低运维阶段的工作量。

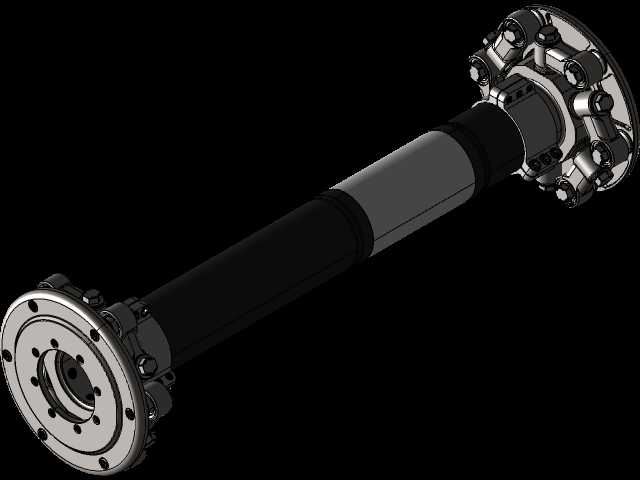

　　产品功能特性上，轴身采用碳纤维铺层结构，相比同扭矩等级的钢制传动轴减重幅度可达60%以上，更低的自重意味着轴系自身转动惯量更小，动力响应速度更快，船舶加减速过程中轴系的冲击载荷更小，能有效延长两端连接部件的使用寿命。两端连接法兰采用金属材质，和碳纤维轴身通过过盈配合加结构胶接的方式实现复合连接，法兰端加工有标准螺栓连接孔，可直接和船舶动力输出端、螺旋桨输入端的法兰盘对接，不需要额外定制转接部件，适配现有船舶轴系的安装接口标准。

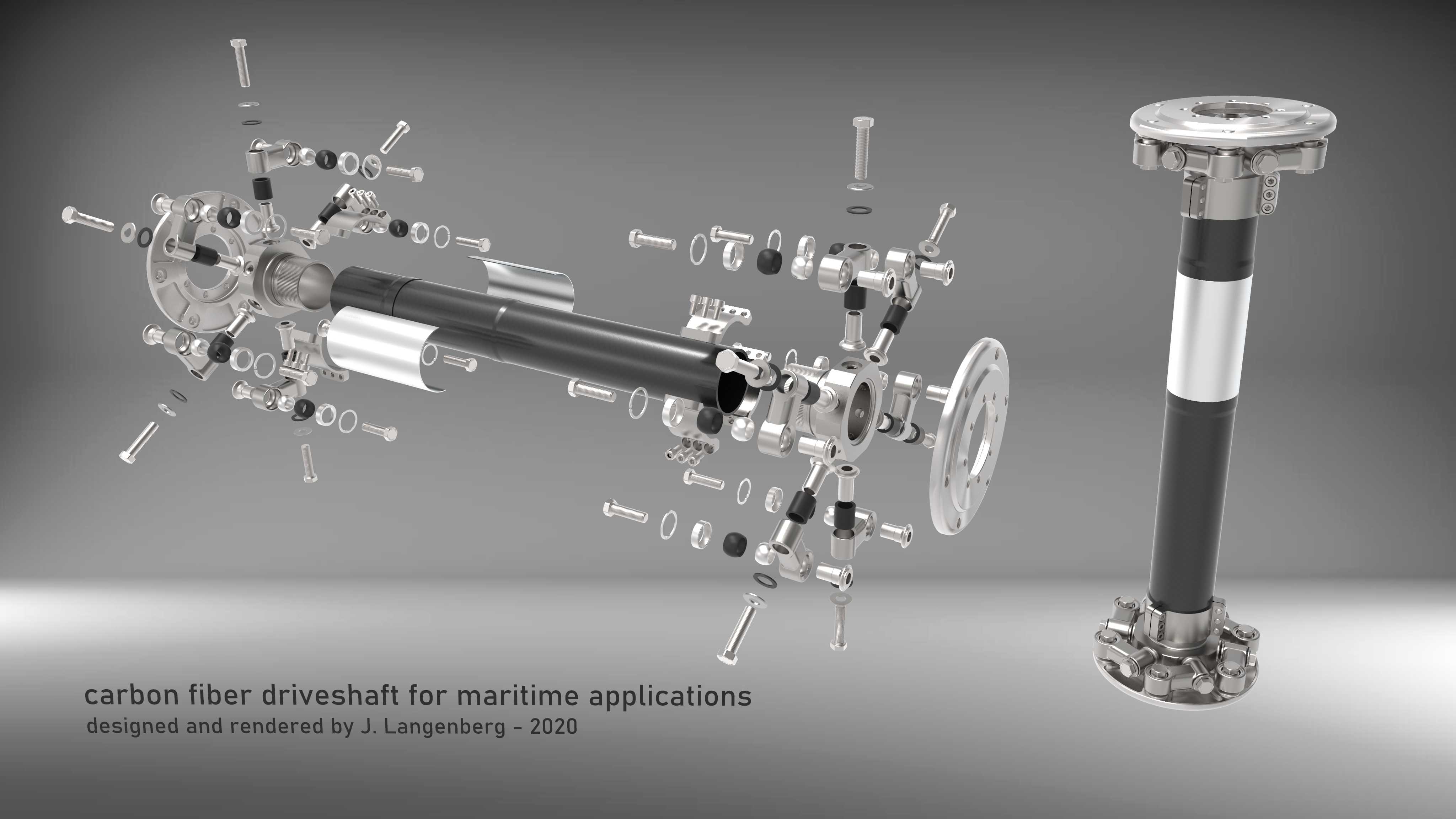

　　设计思路层面，这款轴在建模阶段就充分考虑了船用工况的载荷特性，碳纤维铺层角度采用多向交错设计，0度铺层主要承担轴向扭矩传输载荷，±45度铺层承担扭转过程中的剪切应力，90度铺层用于提升轴身的径向抗挤压能力，避免轴身受径向载荷时出现分层失效。两端金属法兰和碳纤维轴的连接段做了齿形防滑结构，胶接面加工有粗糙纹理，能大幅提升胶接界面的连接强度，避免大扭矩传输时出现轴身和法兰滑脱的问题。轴身中间段做了变径优化，在应力水平较低的中段适当减小轴径，进一步降低轴系自重，应力集中的法兰连接段保持足够的轴径尺寸，匹配连接部位的强度需求。

　　外形尺寸与安装边界方面，这款轴的总长度适配中小型船舶的轴系安装间距，两端法兰的螺栓孔分布圆直径、螺栓孔径均符合船用轴系连接的通用尺寸规范，安装时不需要对船体的轴系安装基座做大规模改造，可直接替换原有同规格钢制传动轴。轴身的最大外径小于传统钢制轴的外径，预留了足够的轴系密封件安装空间，不会和现有的轴封、轴承座产生安装干涉。安装过程中只需要保证两端法兰的同轴度误差在允许范围内，按照规定的扭矩顺序拧紧连接螺栓即可，不需要额外做轴系的动平衡调试，碳纤维材质的阻尼特性比钢材更好，能有效吸收传动过程中的振动，降低轴系运行时的噪音水平。

　　从结构细节来看，这款轴的两端法兰集成了密封配合面，可直接和轴系的水封、油封组件配合，防止舱外的水进入船舱内部，也能避免舱内的润滑油泄漏到外部。轴身表面做了耐磨涂层处理，即使和中间支撑轴承的接触部位长期摩擦，也不会出现碳纤维层磨损起毛的问题，能满足长期连续运行的耐磨需求。针对船用工况可能出现的过载冲击，这款轴在设计时预留了1.5倍的额定扭矩安全系数，短时间过载时不会出现轴身断裂、连接失效的问题，能保障船舶动力传输的可靠性。和传统金属轴相比，这款碳纤维传动轴的临界转速更高，长距传动时不需要设置过多的中间支撑，能简化轴系的结构布置，减少支撑轴承的数量，进一步降低整个轴系的功率损耗和维护成本。
