螺旋压紧式快速夹钳结构设计

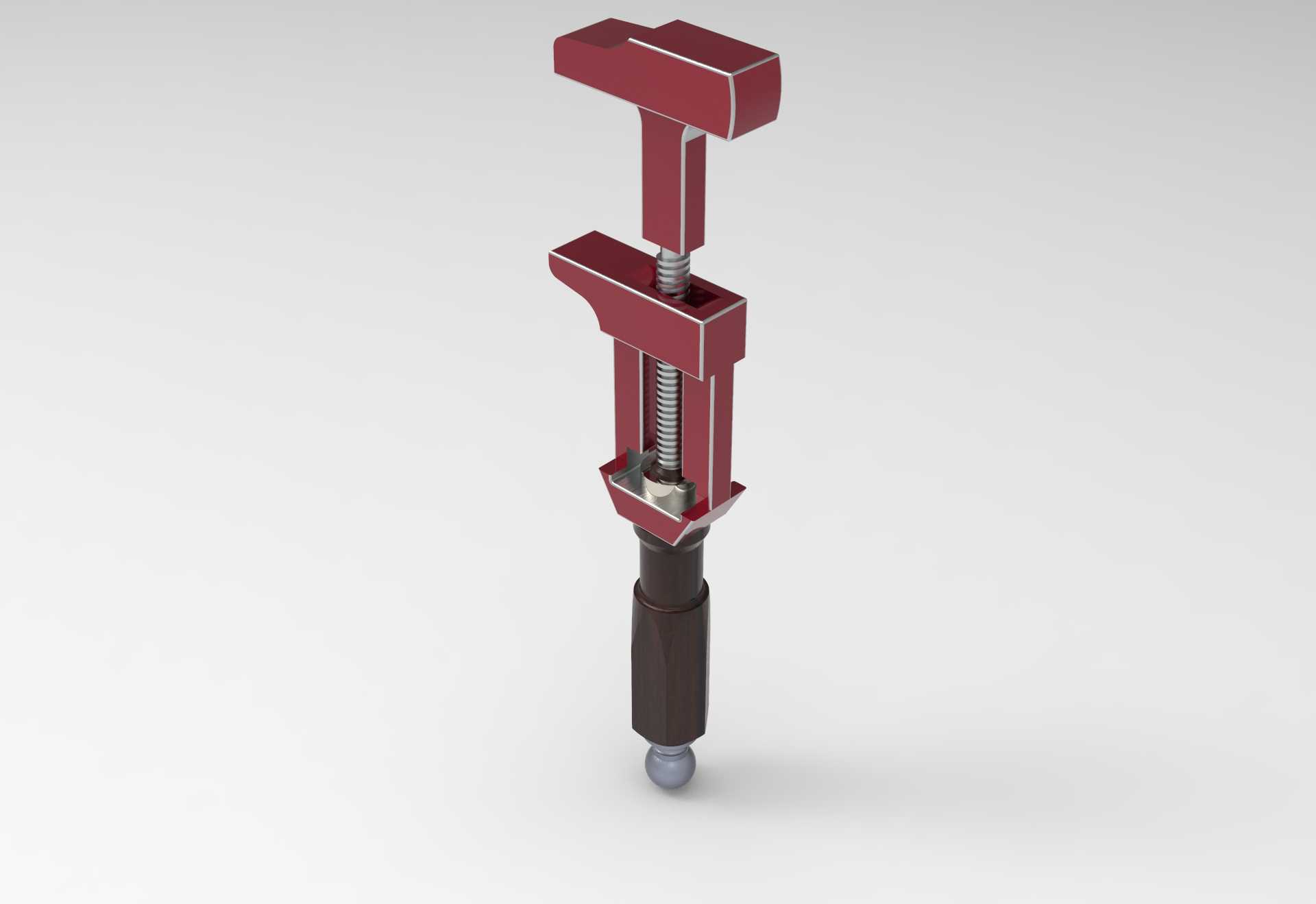

　　该螺旋压紧式夹钳的结构设计，核心围绕工装装夹场景的实际使用需求展开，在机加工工位、装配流水线、焊接工装台等场景中，这类夹钳承担着工件定位后压紧固定的作用，避免加工过程中工件受切削力、装配冲击力出现位移，保障加工或装配精度。从结构组成来看，整套部件包含T型压头、活动钳臂、梯形传动螺杆、导向衬套、防滑握柄以及底部定位端头几个核心部分，其中梯形螺杆的选型经过受力校核，螺距选取兼顾了压紧行程的调节效率与自锁性能，无需额外增加锁止结构即可在压紧状态下保持夹持力稳定，不会因为设备运行产生的振动出现松脱。活动钳臂与螺杆配合的位置镶嵌了耐磨铜衬套，既降低螺杆转动时的摩擦阻力，也能减少长期使用带来的结构磨损，延长夹钳的整体使用寿命，

　　衬套与钳臂采用过盈配合装配，避免衬套在反复受力过程中出现移位。T型压头的接触面做了加宽处理，相比窄面压头，能够分散对工件表面的压紧压强，避免在软质工件表面留下压痕，压头与钳身的连接采用可转动结构，能够适配不同倾斜角度的工件压紧面，保证压头与工件表面充分贴合，不会出现线接触导致的压应力集中问题。底部的定位端头采用半球形结构，在配套工装的定位孔内可以自适应小角度偏转，抵消钳身安装时的位置偏差，保证压紧力始终沿螺杆轴向传递，不会出现额外的侧向分力影响夹持稳定性。握柄部分采用包胶结构，表面做了防滑滚纹处理，操作人员手动旋紧时无需额外借助加力杆即可提供足够的压紧力，握柄与螺杆尾部采用四方插接配合，传递扭矩可靠，长期使用也不会出现打滑问题。

　　设计过程中对各部件的安装边界做了明确约束，钳身闭合状态下的最小开口尺寸、完全张开后的最大开口行程，都匹配常规工装装夹的工件厚度范围，钳身整体的外轮廓尺寸控制合理，不会在工装台面上占用过多安装空间，相邻布置多个夹钳时也不会出现结构干涉。钳身主体采用高强度钢材锻造后铣削加工，表面做了喷塑防锈处理，能够适配车间内多油污、多切削液的使用环境，不会轻易出现锈蚀卡滞的问题。螺杆部分经过调质处理，表面硬度达到使用要求，长期反复受力也不会出现螺纹变形、螺杆弯曲的问题。在实际使用场景中，这类夹钳既可以单独安装在工装平台上作为单个压紧点使用，也可以多个组合布置，针对异形工件的不同压紧位置分别调整压紧行程，实现工件的多点稳定固定，

　　相比传统的螺栓压板压紧方式，这套夹钳的调节速度更快，工件拆装效率更高，不需要反复拆装螺栓螺母，只需要转动握柄即可完成压紧与松脱动作，能够有效减少工装装夹的辅助时间，提升工位的作业效率。结构设计时充分考虑了维护便利性，螺杆与衬套之间预留了润滑脂加注间隙，定期加注润滑脂即可保持螺杆转动顺畅，所有连接部位都没有采用不可拆卸的永久连接结构，出现易损件磨损时可以快速更换对应部件，不需要整体报废夹钳，降低了长期使用的成本。
